Ethernet SW-IC的学习-1

目标有二：

一、在读手册的时候，记录下自己的问题，随着学习的深入，逐一回答。(会持续更新)

1、SGMII, HSGMII,USXGMII/5G-BASE-KR接口，为什么它们会统一在章节 SERDES下？
2、assert，deassert两个动词常用来描述reset pin的动作状态，用英语思维怎么看？
assert的意思是“断言，主张，使生效”， assert reset是在说reset进入有效状态（可能是active-low, 也可能是active-high）
deassert的意识是“撤销该主张”，deassert reset是说释放该引脚，使其进入无效状态，从而撤销“复位有效”的声明
assert, deassert抽象出了电平高/低，聚焦于功能意图（复位打开/关闭）。
简单记：assert=让信号“生效”， deassert=让信号“失效”，跟实际电压值无关
3、strapping pin是configuration的作用，为什么用strip这个动词？

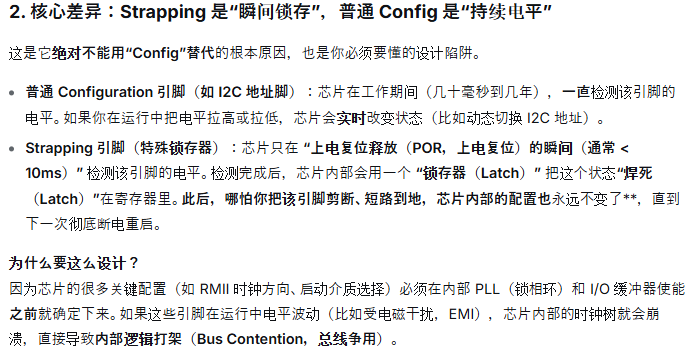

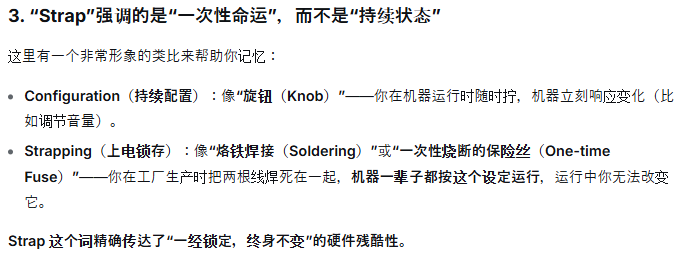

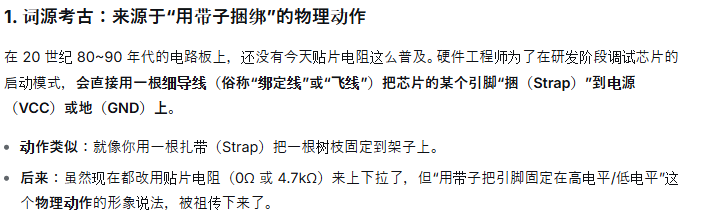

这属于硬件工程领域的“考古学”，Strapping”在这里确实是“Configuration（配置）”的意思，但它特指“在上电复位瞬间（一瞬间）通过硬件物理连接来锁存配置”这种极其特殊的方式。之所以用 “Strap”（带子/捆扎带） 这个词，而不直接叫“Config Pin”，背后有三个极其硬核的工程历史和实践逻辑：

二、学习过程中，借助AI获得的技术积累

1、 针对LUT，比较不同交换芯片时的三个关键参数：表项深度（Entry Depth），哈希冲突处理方式（Hash Collision）, 学习速率（Learning Rate）。Entry Depth：表示能存储多少个MAC地址（media access control，48位硬件地址），4K entries表示最多只能学习4096个不同的MAC地址。Hash Collision：低端芯片遇到哈希冲突（两个MAC算出同一个Index）时，会直接丢包或广播泛洪。高端芯片会采用双哈希（Double Hashing） 或可扩展桶（Expandable Bucket） 来解决。手册里如果没写“Hash Conflict Resolution（哈希冲突解析）”，说明这颗芯片在复杂网络下容易掉线。Learning Rate：即每秒能学习多少个新MAC地址。如果网络拓扑频繁变化（如汽车热插拔诊断仪），芯片的CPU（中央处理器）必须能快速处理学习中断。通常硬件学习速率在 > 1000 entries/sec 才算合格。

2、交换IC 最多负责三层工作，有些只覆盖两层。物理层，链路层（link layer），网路层（network layer）。L2 table 包含但不限于MAC地址表（FDB）和VLAN成员表（决定哪些端口属于同一个广播域），
L3 table 包括路由转发表/FIB(转发信息表）。

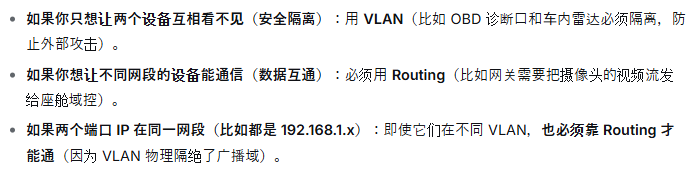

关于L2 的VLAN 和 L3 的Routing，可以用下面这段话来理解：


3、非虚拟局域网，就是Physical LAN，由交换机区分LAN，局域网是广播的边界，广播域(Broadcast domain)，不是网段的边界，网段是IP地址区分的。

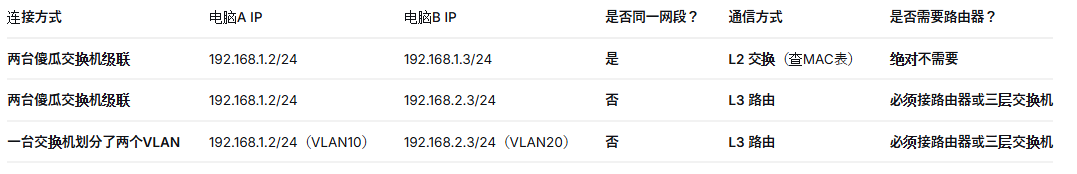

局域网和网段的概念，在应用时会遇到“魔幻现实”：
情况A: 局域网里放了多个网段(无路由)
情况B: 一个网段跨越了多个局域网(LAN)
情况C: 一个网段跨越了多个虚拟局域网(VLAN)
比如192.168.1.0/24 就是一个网段，它包含了 192.168.1.1 到 192.168.1.254 ，共 254 个 IP 地址。这254个IP地址都属于一个网段，但可以分属于不同LAN，跨网段访问需要路由，但跨局域网不需要路由。举例，连接在交换机1上的电脑，要访问连接在交换机2上的电脑，只要两台电脑的IP地址属于同一个网段，通过L2交换(查MAC表)可以互相访问。仅限于LAN，如果是VLAN就不可以。
