机器视觉与压电运动控制如何实现闭环？工业精密定位系统架构与误差分析

在工业精密定位系统中，机器视觉负责测量目标位置，控制器负责计算位置偏差，压电驱动器和执行机构负责完成微小位移，随后再由相机采集新的图像，验证本次补偿是否达到预期效果。一套完整的视觉闭环系统，需要依次完成图像采集、特征识别、坐标标定、误差计算、控制输出、压电执行和视觉复测。系统最终能否稳定运行，不仅取决于视觉算法的识别精度，还会受到相机曝光、光源稳定性、坐标标定、通信延迟、压电迟滞、机械振动和控制周期等因素影响。

一、机器视觉闭环控制系统的基本架构
一套典型的工业视觉精密定位系统，通常包括图像采集、视觉识别、坐标标定、实时控制、驱动输出和运动执行等模块。
图像采集模块
图像采集模块通常由工业相机、镜头、光源和图像采集接口组成。
工业相机负责获得目标图像，镜头决定成像范围和空间分辨能力，光源则直接影响目标边缘、轮廓和纹理的稳定性。
在实际项目中，光源稳定性往往比单纯提高相机分辨率更加重要。如果目标边缘随着环境光线不断变化，即使视觉算法的计算精度很高，也可能产生较大的重复定位误差。
因此，图像采集模块应重点关注以下问题。
第一，目标与背景之间是否具有足够的对比度。
第二，目标表面是否存在反光、阴影或者亮度不均匀。
第三，相机曝光时间是否会引入运动模糊。
第四，机械振动是否会导致图像位置发生周期性变化。
第五，相机和镜头安装后是否能够保持长期稳定。
视觉识别与定位模块
视觉识别模块负责从图像中提取目标位置、方向和尺寸等信息。
常见的视觉定位方法包括边缘检测、轮廓检测、模板匹配、圆心定位、角点定位、亚像素定位和特征点匹配。
OpenCV能够完成大部分传统工业视觉定位任务。但是，实验环境中能够识别目标，并不等于算法已经满足工业应用要求。
正式部署时，还需要考虑曝光波动、目标遮挡、表面反光、重复纹理、图像异常以及算法运行时间等问题。
一个完整的视觉程序，除了输出目标坐标，还应输出识别结果是否可信。如果当前图像质量不合格，控制系统不应继续使用错误坐标进行运动补偿。
坐标标定与位置偏差计算
工业相机输出的通常是图像中的像素坐标，而控制系统需要的是实际运动坐标。因此，系统必须建立图像坐标与运动平台坐标之间的对应关系。
坐标标定需要处理相机安装角度、镜头畸变、像素尺寸、平台运动方向和坐标原点等问题。
完成坐标转换后，系统需要分别计算X轴和Y轴的位置偏差。
X轴位置偏差，等于目标X坐标减去当前X坐标。
Y轴位置偏差，等于目标Y坐标减去当前Y坐标。
控制器根据位置偏差的大小、变化趋势和系统限制，生成相应的补偿指令。

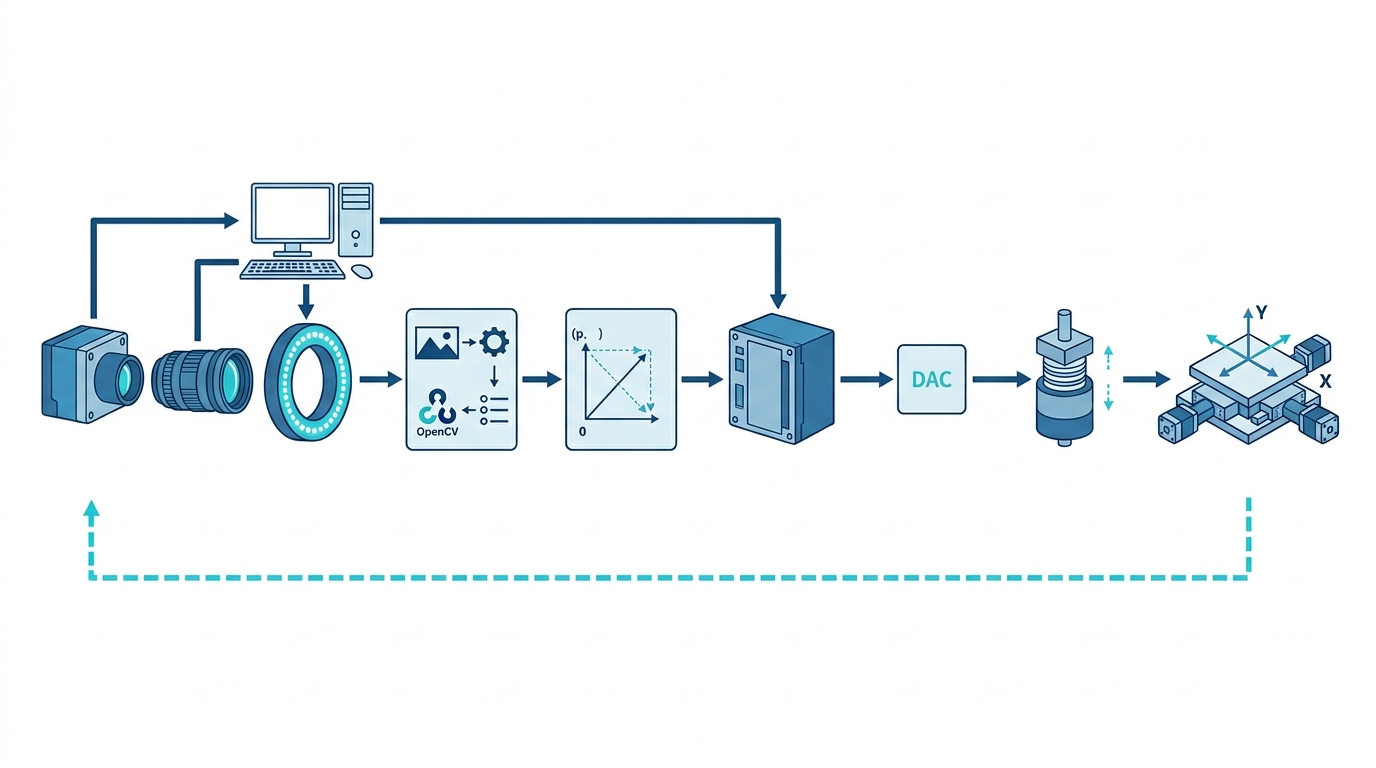

图片说明：机器视觉与压电运动控制闭环系统架构

二、为什么视觉识别准确，系统仍然可能不稳定
视觉识别精度只是闭环系统中的一个环节。即使图像中的目标位置计算准确，系统仍然可能出现振荡、超调、重复定位误差或者响应速度不足等问题。
图像测量误差
曝光变化、光源闪烁、图像噪声、镜头畸变和目标表面反光，都可能导致视觉特征的位置发生变化。
当系统要求较高的重复定位精度时，图像中很小的位置变化，经过坐标换算后也可能影响最终控制结果。
坐标标定误差
如果标定板安装不平，相机角度发生变化，镜头焦距发生调整，或者系统忽略镜头畸变，标定结果就可能逐渐失效。
因此，相机、镜头或者工作距离发生变化后，应重新检查坐标标定结果。
图像处理与通信延迟
图像曝光、数据传输、OpenCV处理、上位机通信、控制器解析和驱动输出都会产生时间延迟。
当控制器根据之前采集的位置输出补偿指令时，运动平台的实际位置可能已经发生变化。
如果系统延迟较大，同时控制参数设置过于激进，就容易出现来回调整、超调或者持续振荡。
压电执行器迟滞与非线性
压电执行器具有响应速度快、位移分辨能力高和结构紧凑等特点，但也存在迟滞、蠕变、温度漂移和非线性问题。
如果仅根据输入电压估算实际位移，系统的重复定位结果可能随着时间、温度和负载发生变化。
对于精度要求较高的应用，可以增加位移传感器，建立更加稳定的实时反馈控制。
机械结构误差
运动平台的装配间隙、结构刚度、负载变化、机械振动和结构共振都会影响最终定位效果。
因此，视觉、控制、电气和机械结构需要联合分析，不能只依靠修改视觉算法解决全部问题。

三、视觉外环与实时控制内环如何分工
工业精密定位系统通常不适合让上位机视觉程序直接承担全部高速控制任务。
更合理的方式是将系统分为视觉外环和实时控制内环。
视觉外环负责图像采集、目标识别、位置测量和低频误差修正。
实时控制内环负责传感器采样、控制计算、驱动输出、状态监测和异常保护。
上位机适合运行OpenCV视觉算法、操作界面、参数管理和数据记录。
MCU或者实时控制器适合完成对时间确定性要求较高的数据采集、通信解析、控制计算和输出任务。
视觉外环可以按照相机的图像更新速度修正目标位置，实时控制内环则以更快的速度调整执行机构。
具体控制频率需要根据相机、控制器、驱动器、传感器和机械平台的实际性能确定，不能直接照搬其他项目的参数。

图片说明：视觉外环与实时控制内环的分层控制结构

四、视觉系统和控制器如何进行数据同步
机器视觉与运动控制结合时，数据同步非常重要。
如果相机采集图像时运动平台仍在移动，视觉算法得到的位置可能已经不是控制器当前时刻的位置。
为减少这类问题，可以采用以下方法。
第一，为每一帧图像和每一组位置数据增加时间信息。
第二，在平台进入稳定状态后再触发相机曝光。
第三，明确相机触发、图像处理、通信传输和控制输出的先后顺序。
第四，对通信数据增加帧头、数据长度、校验信息和超时判断。
第五，当视觉结果异常或者通信超时时，暂停新的运动补偿。
第六，记录图像时间、计算时间、通信时间和执行时间，便于分析整条控制链路的延迟。

五、工程实施前需要确认哪些参数
在进行系统设计之前，建议先明确以下指标。
运动平台的有效行程。

系统要求的重复定位精度。

单次定位允许使用的时间。

执行机构需要承受的负载。

相机分辨率、帧率和曝光时间。

目标尺寸、材质以及表面反光情况。

上位机与控制器之间的通信方式。

位移传感器的类型和测量范围。

系统工作的温度、振动和电磁干扰环境。

异常状态下的停止、限位和保护要求。

如果这些指标不清晰，仅提高相机分辨率、优化某一段OpenCV程序或者提高控制器运行频率，通常无法从根本上改善系统性能。

六、常见问题
OpenCV可以直接用于工业视觉定位吗
可以。
OpenCV适合完成图像标定、图像预处理、模板匹配、轮廓检测、特征提取和亚像素定位等任务。

但是，工业部署还需要增加异常处理、运行时间监控、参数管理、图像质量判断和结果可信度判断。

为什么视觉闭环容易出现来回振荡
常见原因包括系统延迟过大、控制参数设置过高、图像测量噪声、机械结构共振以及压电执行器迟滞。
建议先测量整条控制链路的延迟和噪声，再调整控制参数。

可以只使用机器视觉作为反馈吗
对于运动速度不高、定位时间相对充足的应用，可以使用机器视觉作为主要反馈。
对于高速或者高精度控制，通常需要增加位移传感器建立实时控制内环，再使用机器视觉进行目标识别和外环位置修正。

上位机和MCU应该如何分工
上位机适合运行视觉算法、操作界面、参数管理和数据记录。
MCU适合完成实时数据采集、通信、控制计算、驱动输出和异常保护。
两者之间应设计明确的数据格式、时间信息、校验机制和超时处理方法。

相机分辨率越高，定位精度就一定越高吗
不一定。
相机分辨率只是影响定位能力的一个因素。镜头质量、视野大小、光源稳定性、机械振动、标定精度和算法稳定性都会影响最终结果。
盲目提高相机分辨率，还可能增加图像传输和计算时间。

七机器视觉与压电运动控制
组成的不是简单的识别和电压输出关系，而是一条包含图像采集、目标定位、坐标转换、通信同步、控制计算、驱动输出和机械响应的完整闭环链路。
系统设计时，需要同时考虑视觉测量精度、控制实时性、通信延迟、压电迟滞和机械结构稳定性。
鸿芯微控技术账号后续将继续围绕工业视觉定位、嵌入式实时控制、DMA数据采集、压电迟滞补偿和多线程同步等方向，整理相关工程技术内容。
如果正在评估类似系统，建议先整理运动行程、重复定位精度、工作节拍、执行负载、相机参数和通信接口，再进行硬件及控制架构设计。
