文章介绍了在STM32NUCLEO-U575ZI-Q开发板上使用基于Cortex-M33核的芯片进行浮点FFT运算的测试情况，包括使用DSP库arm_ARMv8MMLldfsp_math.lib，以及事件记录器进行调试。测试结果显示，1024点浮点FFT运算大约耗时1ms，与STM32F407的性能比较，M33核在DSP性能上的优势并不明显。

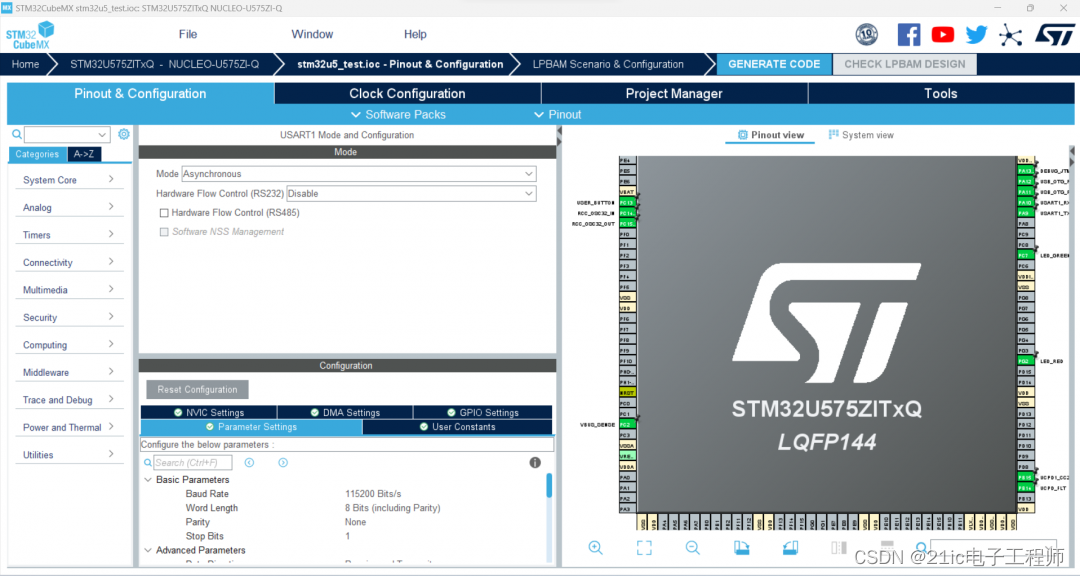

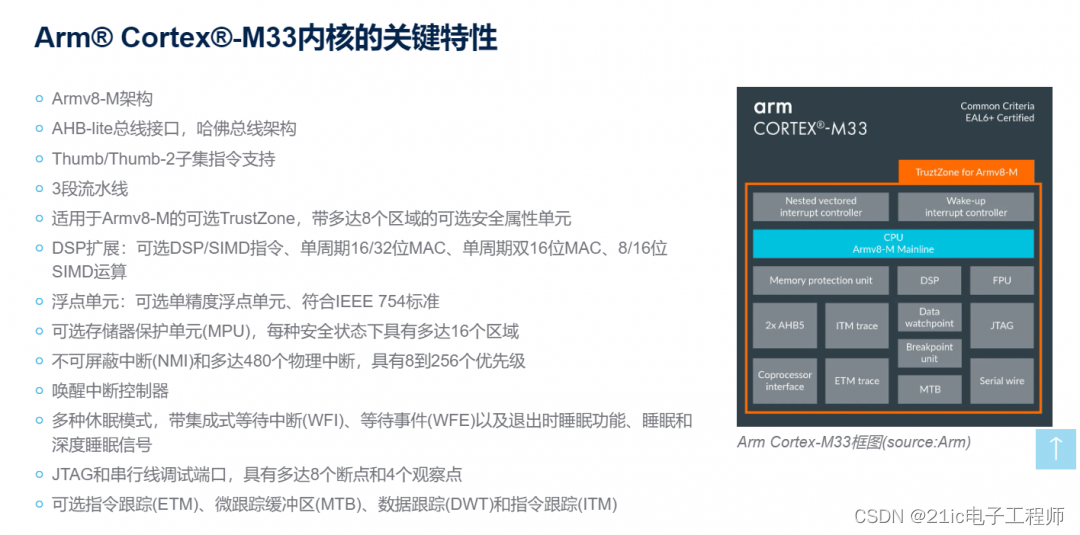

NUCLEO-U575ZI-Q采用的是M33核，根据官网资料介绍：
The Cortex®-M33 core features a single-precision FPU (floating-point unit), that supports all the Arm® single-precision data-processing instructions and all the data types.
The Cortex®-M33 core also implements a full set of DSP (digital signal processing) instructions and a MPU (memory protection unit) that enhances the application security.

M33核采用ARMv8M架构，

将STM32CubeU5中的DSP库arm_ARMv8MMLldfsp_math.lib添加到工程中，其中ARMv8MMLldfsp含义如下：
Cortex-M33 内核，l 表示小端格式，f 表示带 FPU 单元，sp 表示 Single Precision 单精度浮点。

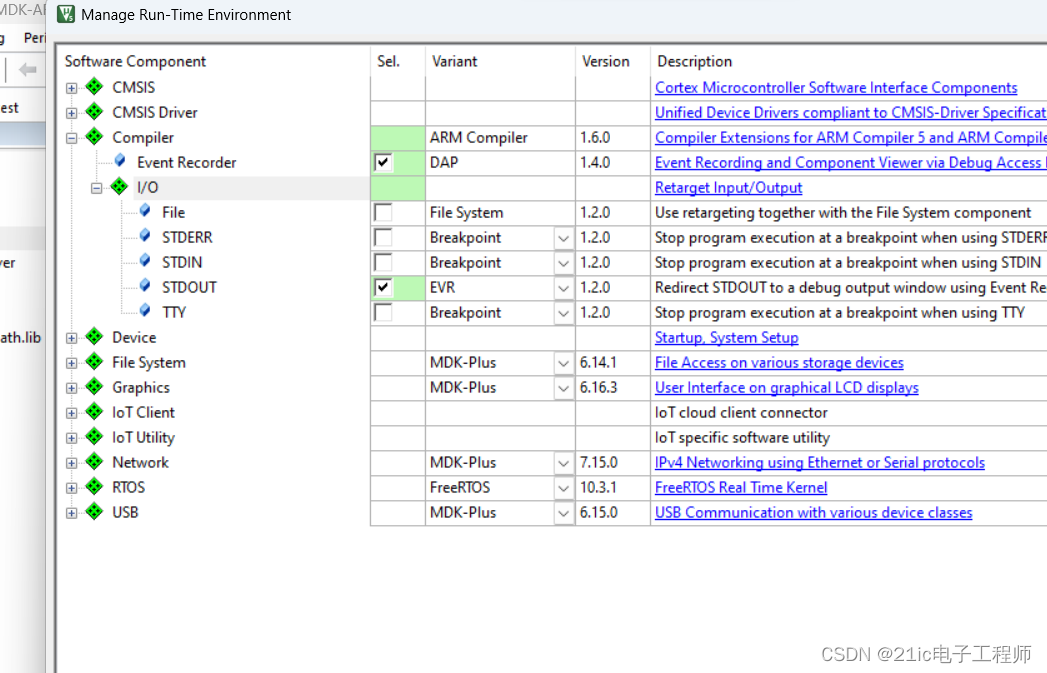

RTE开启event recorder调试支持：

fft测试函数：

#include "arm_math.h"
#include "arm_const_structs.h"
#include "main.h"

#define TEST_LENGTH_SAMPLES 1024
static float32_t testOutput_f32[TEST_LENGTH_SAMPLES*2];
static float32_t testInput_f32[TEST_LENGTH_SAMPLES*2];
static float32_t Phase_f32[TEST_LENGTH_SAMPLES*2];

void arm_cfft_f32_app(void)
{
        arm_status status = ARM_MATH_SUCCESS;
        uint32_t fftSize = TEST_LENGTH_SAMPLES;
        uint32_t refIndex = 213, testIndex = 0;
        uint32_t ifftFlag = 0;
        uint32_t doBitReverse = 1;
        float32_t maxValue;
        uint16_t i;
        //按照实部，虚部，实部，虚部..... 的顺序存储数据
        for(i=0; i<TEST_LENGTH_SAMPLES; i++)
        {
                //波形是由直流分量，50000Hz 正弦波组成，波形采样率 1024，初始相位 60°
                testInput_f32[i*2] = 1 + cos(2*3.1415926f*50000*i/1024 + 3.1415926f/3) + cos(2*3.1415926f*1000*i/1024 + 3.1415926f/2) + cos(2*3.1415926f*12000*i/1024 + 3.1415926f/6);
                testInput_f32[i*2+1] = 0.0;
        }
        for(i=0; i<TEST_LENGTH_SAMPLES; i++)
        {
        printf("%d %f %f\r\n",i,testInput_f32[i*2],testInput_f32[i*2+1]);
        }

        uint32_t start = DWT->CYCCNT;

        EventStartA(0);
        arm_cfft_f32(&arm_cfft_sR_f32_len1024, testInput_f32, ifftFlag, doBitReverse);
        EventStopA(0);

        uint32_t end = DWT->CYCCNT;
        float t = (end - start)*1.0/160;
        printf("t=%fus %fms\r\n",t,t/1e3);

        arm_cmplx_mag_f32(testInput_f32, testOutput_f32, TEST_LENGTH_SAMPLES);

        arm_max_f32(testOutput_f32, fftSize, &maxValue, &testIndex);

        printf("maxValue=%f testIndex=%d\r\n",maxValue,testIndex);
}

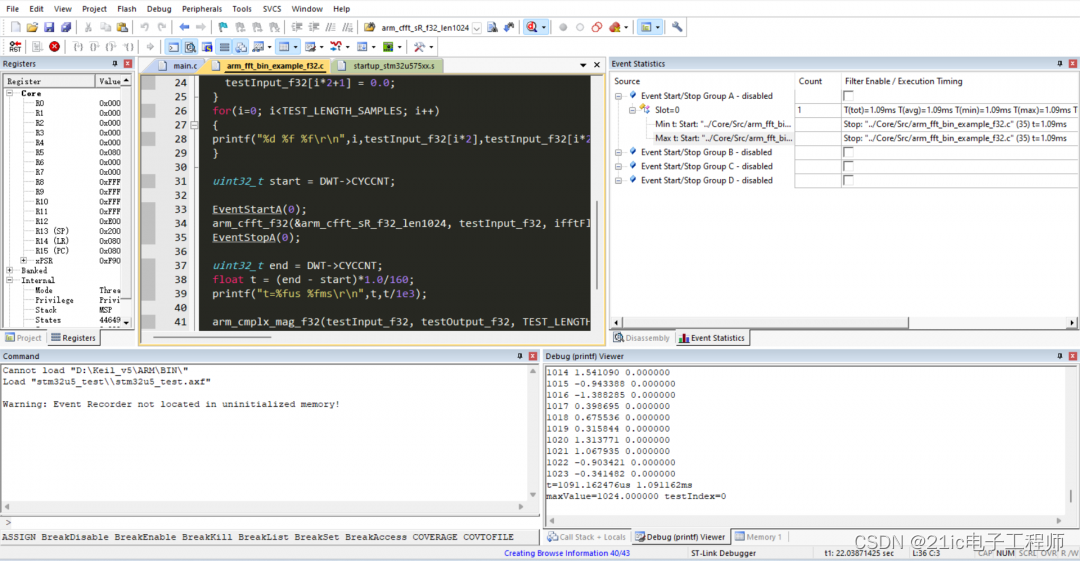

调试效果，可以看到进行1024点浮点fft运算耗时1ms左右

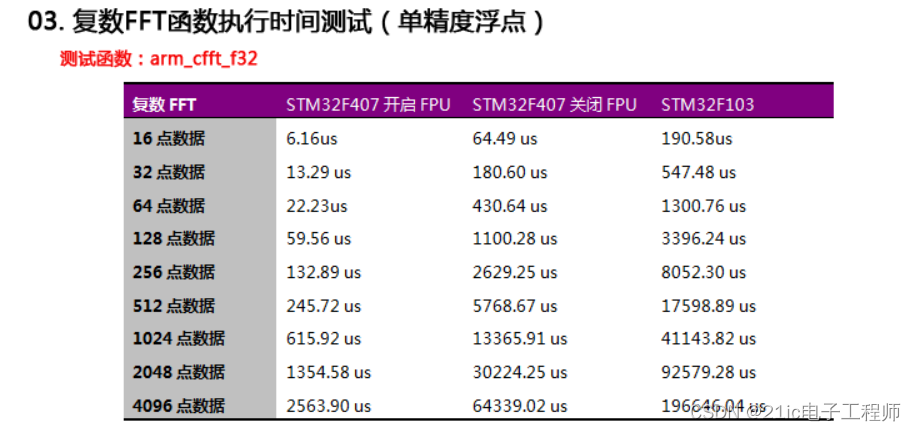

网友测试stm32f407进行fft运算的性能：

总结：M33核比M4核在dsp性能上似乎没有太多优势。
---------------------
