芯片测试治具的作用：模拟芯片实际应用环境

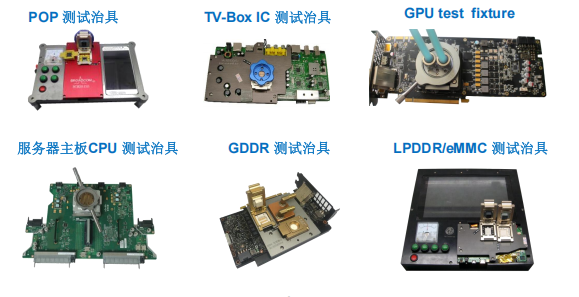

在芯片的研发和样品验证阶段，测试治具扮演着至关重要的角色。它们不仅能够模拟芯片的实际应用环境，还能够全面验证芯片的设计功能和性能极限，从而为芯片设计优化提供可靠的数据支撑。本文将从多个方面详细探讨芯片测试治具在研发/样品验证阶段中的作用，并结合具体案例进行分析。

1. 模拟实际应用环境

作用

芯片测试治具能够模拟芯片在实际应用中的各种环境条件，包括温度、湿度、电压、电流等。通过这些模拟环境，可以全面评估芯片在不同条件下的性能表现，确保其在实际使用中的稳定性和可靠性。

实操建议

选择合适的测试治具：根据芯片的应用场景选择相应的测试治具。例如，对于需要在高温环境下工作的芯片，应选择具备高温测试能力的治具。
设置合理的测试参数：在测试过程中，合理设置温度、湿度、电压、电流等参数，以尽可能接近实际应用场景。

案例

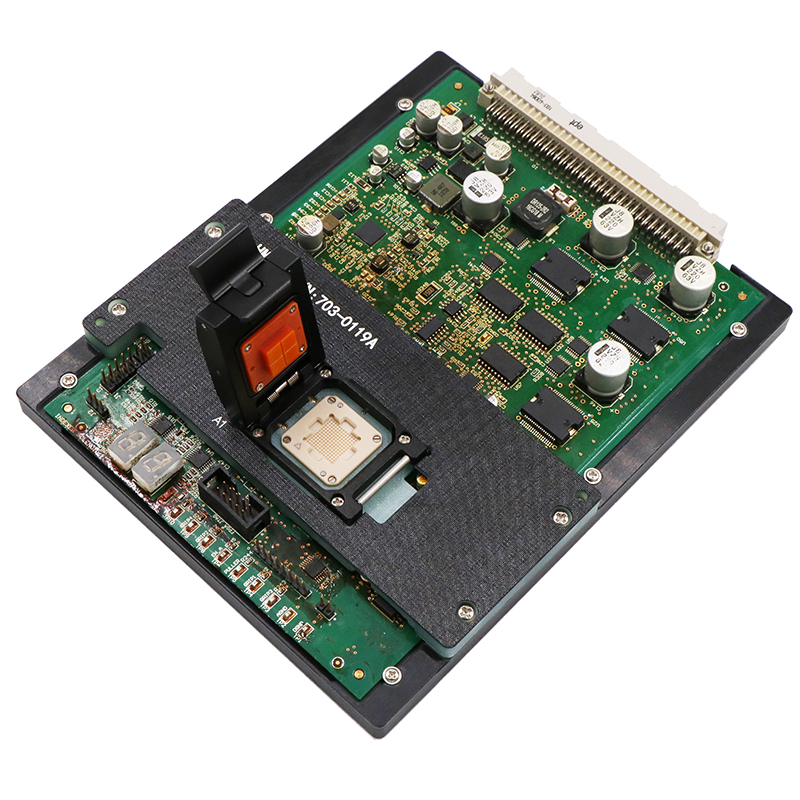

鸿怡电子（HMILU）生产的BGA测试座，能够在-55℃~155℃的宽温范围内进行测试，确保芯片在极端温度条件下的性能稳定。某知名汽车电子厂商在使用该测试座后，成功验证了其车载芯片在高温环境下的工作稳定性，大大提升了产品的市场竞争力。

2. 全面验证设计功能

作用

芯片测试治具能够对芯片的各项设计功能进行全面验证，包括数据传输速率、信号完整性、功耗等关键指标。通过这些验证，可以及时发现设计中的问题并进行优化。

实操建议

制定详细的测试计划：根据芯片的设计规格，制定详细的测试计划，涵盖所有关键功能点。
使用高精度测试设备：选择高精度的测试设备，确保测试结果的准确性。例如，鸿怡电子的测试座采用进口双头探针、X-pin针等，确保数据传输距离更短，测试更稳定。

案例

某消费电子厂商在开发一款高性能处理器时，使用了鸿怡电子的QFP测试座。通过全面的功能验证，发现了处理器在高速数据传输时存在信号完整性问题。经过优化设计后，最终产品在市场上获得了广泛好评。

3. 测试性能极限

作用

芯片测试治具可以帮助工程师测试芯片的性能极限，包括最大工作频率、最大电流承载能力等。这些极限测试有助于发现潜在的问题，提高芯片的整体性能。

实操建议

逐步增加测试强度：在测试过程中，逐步增加电压、电流等参数，直到达到芯片的最大承受能力。
记录详细的测试数据：详细记录每次测试的数据，便于后续分析和优化。

案例

某工业控制设备制造商在测试其最新款的控制器芯片时，使用了鸿怡电子的LGA测试座。通过极限测试，发现芯片在高负载条件下存在散热问题。经过改进散热设计后，芯片的性能得到了显著提升。

4. 提供数据支撑

作用

芯片测试治具能够提供大量的测试数据，为芯片设计优化提供科学依据。这些数据不仅可以用于发现问题，还可以用于验证设计改进的效果。

实操建议

建立数据管理系统：建立一个完善的数据管理系统，存储和管理所有的测试数据。
数据分析与报告：定期对测试数据进行分析，并生成详细的测试报告，为设计团队提供参考。

案例

某AI芯片设计公司使用了鸿怡电子的DDR测试座，在研发过程中积累了大量测试数据。通过对这些数据的分析，设计团队成功优化了芯片的功耗和性能，最终产品在市场上取得了巨大成功。

总结

在芯片的研发和样品验证阶段，测试治具的作用不可忽视。它们能够模拟实际应用环境，全面验证设计功能和性能极限，并提供宝贵的数据支撑。通过合理选择和使用测试治具，可以大大提高芯片设计的质量和成功率。鸿怡电子作为行业内的领先企业，凭借其高质量的产品和专业的服务，已经成为众多芯片设计公司的首选合作伙伴。希望本文的分析和建议能够帮助您更好地理解和应用芯片测试治具。
