庖丁解vmCore · 第五篇

骨相之辨：内核内存的解剖学

相马者，先相骨，次相肉。骨定则形定，形定则性可知。
骨不辨而逐毛色以相之，终是盲人摸象。

一、从 call trace 走向内存：本篇的位置

前四篇建立的能力是读懂"事发瞬间"——panic header、寄存器转储、call trace 骨架。走完上述流程，通常能定位到崩溃发生在哪个函数、哪条指令、收到了什么参数。

但很多问题到这一步便无法继续。call trace 指出崩溃在 kmem_cache_alloc，却没有说明这个 slab 缓存的状态为何是错的；call trace 显示 oom_kill_process 被触发，却没有说明内存究竟被谁耗尽；call trace 顶部是 list_del 崩溃，却没有说明这条链表是何时、被谁破坏的。

这些问题的答案不在调用栈里，而在内存里。 一份 vmcore 的绝大部分内容不是崩溃那一瞬间的寄存器，而是崩溃时整个系统的内存全貌：数以百万计的对象、页帧、缓存，各安其位或已然错乱。

本篇要做的，是学会"相骨"。中医相骨知命，看的不是皮相，而是骨骼的形态、位置与连接方式，由此推断体质与病灶。读 vmcore 的内存同理：面对一串 ffff888012345678，成熟的分析者会先辨它的"骨相"——它在内存地图上处于什么位置、是什么类型的对象、此刻是活是死、是完好还是已被破坏。

什么样的 call trace 会把你带到本篇

以下是几类典型信号。看到它们，说明调用栈提供的信息已不足以定位根因，必须转入内存分析：

call trace 特征	说明问题在哪	本篇对应章节
崩溃点在 `kmem_cache_alloc` / `kfree` / `__slab_free`	slab 分配器状态异常	四、七、八
出现 `out_of_memory` / `oom_kill_process`	内存压力触发 OOM	六
出现 `page_fault` 但故障地址是 `0x6b6b6b6b6b6b6b6b`	访问了已释放的对象	八
崩溃点在 `list_del` / `list_add`，参数指针异常	链表被破坏	五、八
`BUG_ON` 断言在 mm/ 目录下的文件中	内存子系统不变量被打破	五、八
栈底 `STACK_END_MAGIC` 被覆盖	内核栈溢出	八

此处需澄清一点，以免误读上表：并非只有特定的 vmcore 才"有骨可相"。 任何一份 vmcore 都完整保存了崩溃瞬间的全部内存——task_struct、slab 对象、页帧档案一应俱全，骨头始终在那里，与崩溃属于哪一类无关。

真正的区别是：不是特定的 vmcore 才有骨，而是特定的问题才需要相骨。 若 call trace 本身已经指明了根因（例如崩溃点是一处明确的空指针解引用，且该指针的来源在调用链上一望可知），分析到此即可收束，不必深入内存。只有当调用栈提供的信息不足以解释"这个值为什么是错的"时，才需要转入本篇。上表列出的，正是这类"调用栈已无法回答、必须转入内存"的信号，而非"可以查看内存"的全部场景。

换言之，这是分析深度的选择，不是 vmcore 类型的限制。手中任何一份 vmcore，只要问题需要，都可以相骨。

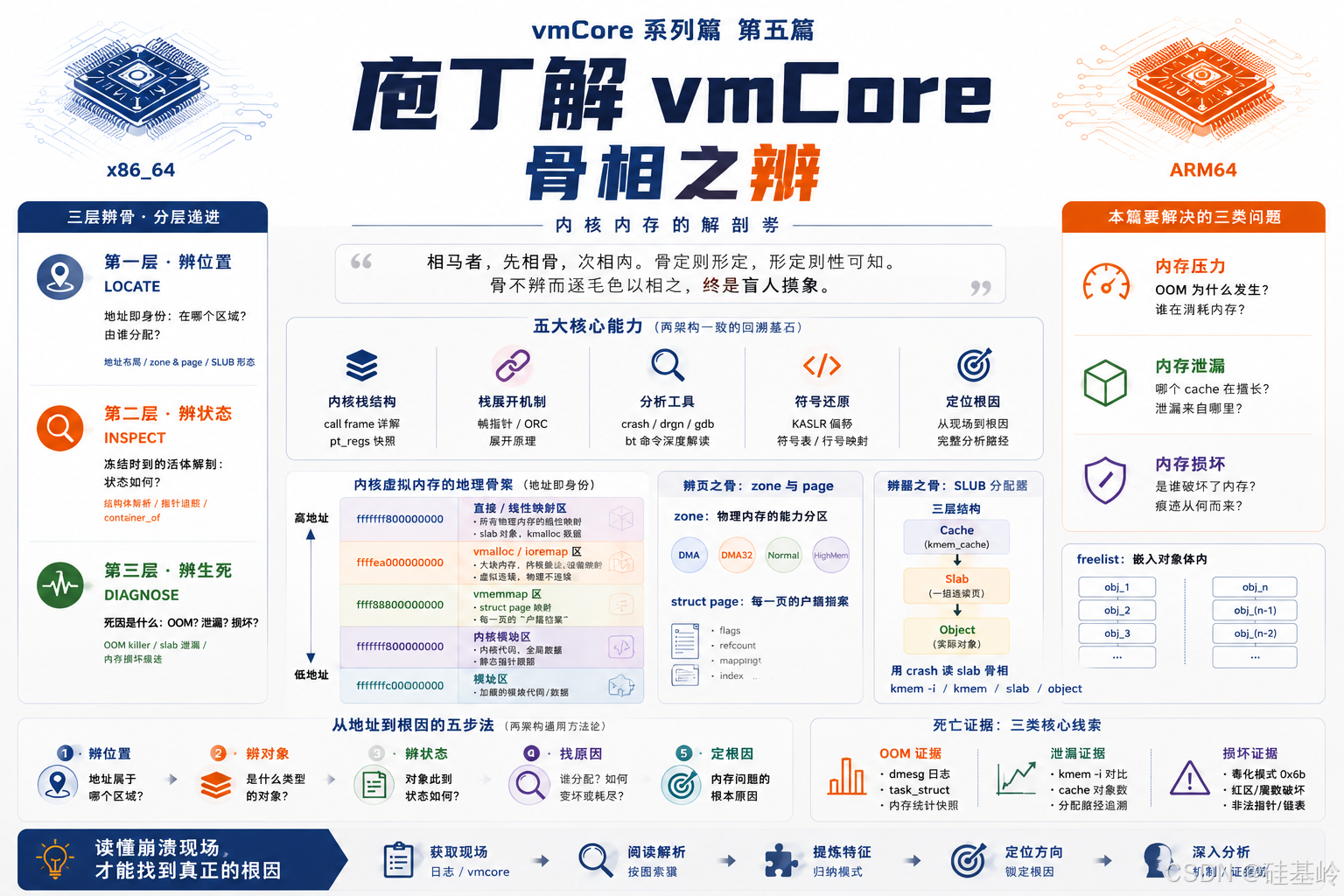

辨骨的三个层次

本篇的主线，是三个递进的层次：

Layer 1: LOCATE
  What is this address? Which memory region? Which allocator?
  -> Ch.2 address layout, Ch.3 zone & page, Ch.4 SLUB
        |
        v
Layer 2: INSPECT
  What state is this object in? Fields valid? Pointers intact?
  -> Ch.5 struct parsing & pointer chasing
        |
        v
Layer 3: DIAGNOSE
  How did the system die? Memory pressure or corruption?
  -> Ch.6 OOM, Ch.7 slab leak, Ch.8 corruption

辨清这三层，任意一个内存地址都能在第一眼给出它的"身份证"与"病历"。这是"骨相之辨"的全部含义，也是本篇的编排逻辑。

【第一层 · 辨位置】

二、地址即身份：内核内存的地理骨架

辨骨的第一步，是回答"这根骨头长在何处"。面对 call trace 中出现的任意一个地址，在解析它的内容之前，先要知道它属于内核内存版图的哪一块——这决定了它是什么类型的对象、由谁分配、该用什么命令解析。

何时需要用到这一层？ 只要手中有一个来历不明的内核地址，就从这里起步。它可能来自崩溃函数的参数、callee-saved 寄存器中的值、或某个结构体字段。辨位置是所有后续分析的前提：位置未定，解析方式就无从选择，甚至可能用错误的命令读出一堆看似合理实则毫无意义的数据。

2.1 内核为何要划分内存区域

第三篇已厘清 0xffff... 属内核空间、0x0000... 属用户空间这一大分界。辨位置的第一步，是在这个分界之内再深入一层。

要理解内核为何要把自己的地址空间再切成若干区，需要先看清一个矛盾：内核既需要高效访问物理内存（虚拟地址与物理地址之间简单加减即可换算，无需查页表），又需要分配大块的虚拟连续内存（物理上却可以不连续，否则大内存申请极易因碎片失败）。这两个需求彼此冲突，无法用同一套机制满足。

内核的解法是分区治理，各区承担不同职责：

Kernel virtual address space (conceptual layout)

  +-- Direct/Linear mapping  : linear map of all physical RAM
  |                            slab / kmalloc objects live here
  |
  +-- vmalloc / ioremap      : virtually contiguous, physically scattered
  |                            vmalloc(), VMAP_STACK, driver ioremap
  |
  +-- vmemmap                : the contiguous array of all struct page
  |
  +-- Kernel image           : kernel text, global variables
  |
  +-- Module area            : loadable module code and data

直接映射区解决第一个需求：虚拟地址减去一个固定偏移即得物理地址，换算代价极低，因此 kmalloc 这类高频小对象分配全部走这里。vmalloc 区解决第二个需求：牺牲换算效率（必须查页表），换取"虚拟连续、物理可散"的能力，因此大块内存与内核栈走这里。

这一设计对分析的直接价值在于：区域即身份。 一个地址落在哪个区，就基本决定了它是什么类型的对象、由谁分配、该用什么命令解析。

2.2 各区职能与辨位置的用法

区域	存放内容	分配来源	辨位置后的下一步动作
直接/线性映射	slab 对象、kmalloc 结果、struct 实例	`kmalloc`、`kzalloc`、slab	用 `kmem <addr>` 查所属 cache
vmalloc / ioremap	大块内存、内核栈、ioremap 映射	`vmalloc`、`vzalloc`	物理不连续，不可当 slab 解析
vmemmap	`struct page` 本身	启动时静态建立	这是"页的档案"，非页内数据
内核镜像	内核函数、全局变量	编译链接期静态分配	用 `sym <addr>` 反查符号名
模块区	模块代码/数据	`module_alloc`	用 `mod` 查属于哪个驱动

举例说明这张表的用法。call trace 中崩溃点的某个参数是 ffff888012345678，前缀落在直接映射区，说明它多半是一个 slab 对象，下一步执行 kmem ffff888012345678 确认它属于哪个 cache、对象起点在何处。若参数是 ffffea0004000000，前缀落在 vmemmap 区，说明它是一个 struct page 指针，下一步执行 struct page ffffea0004000000 读它的 flags 与引用计数。凭前缀即可确定区域，分析方向随之明确——这是辨位置最实用的价值。

读图避坑（内核栈归属依赖编译配置）： 上表将内核栈归入 vmalloc 区，前提是 CONFIG_VMAP_STACK=y；该选项为 n 时，内核栈改由页分配器分配，地址落在直接映射区。它虽为 default y，却有一条易被忽略的依赖 depends on !KASAN || KASAN_HW_TAGS || KASAN_VMALLOC——开启 generic KASAN 而未开 KASAN_VMALLOC 的调试内核会自动关闭它。此时照搬上表，会把内核栈误判为 slab 对象，对其执行 kmem <addr> 的结果亦无意义。确认方法：任取一个任务读出 task_struct.stack，看它落在哪个区。

2.3 读图避坑：两种架构的前缀不可混用

需要单独警示的一点是："看前缀识身份"这个技巧，在 x86_64 与 arm64 上是两套不同的坐标系。 以 x86 的前缀经验去读 arm64 的 vmcore，判断结果几乎必然出错。

分析任何 vmcore 之前，先确认架构与基本配置：

crash> sys        # MACHINE field: x86_64 or aarch64
crash> mach       # page size, VA bits, kernel region boundaries

下表是两种架构在 48 位 VA、典型配置下的前缀对照。仅供快速参考，实战一律以 mach 读到的实际边界为准：

区域	x86_64 前缀	arm64 前缀（48 位 VA，5.4 及以后）
直接/线性映射	`ffff8880...`	`ffff0000...` ~ `ffff7fff...`
vmalloc 区	`ffffc900...`	`ffff8000_8...` 之上
vmemmap 区	`ffffea00...`	`fffffc00...` ~ `fffffdff...`
内核镜像	`ffffffff8...`	`ffff8000_8...`（紧贴模块区之上）
模块区	`ffffffffc0...`（KASLR 实测常见）	`ffff8000_0000...`

三个最容易导致误判的差异必须点明。

其一，arm64 的内存布局在 5.4 发生过整体翻转。 Linux 5.4 合入的 arm64: mm: Flip kernel VA space 将线性映射区与 vmalloc/模块区的位置完全对调：

arm64, 48-bit VA -- layout flipped in Linux 5.4

  Before 5.4 (e.g. 4.19 LTS):
    ffff0000_0000_0000 .. ffff7fff_ffff_ffff  -> modules + vmalloc
    ffff8000_0000_0000 .. (top)               -> linear map (PAGE_OFFSET)

  Since 5.4:
    ffff0000_0000_0000 .. ffff7fff_ffff_ffff  -> linear map (PAGE_OFFSET)
    ffff8000_0000_0000 .. (top)               -> modules + kernel image + vmalloc

这意味着上表在 5.4 之前的内核上会给出完全相反的判断——不是"不够精确"，而是双向判反。国产发行版（麒麟、统信等）大量基于 4.19 LTS，遇到此类 vmcore 时，若照搬上表，ffff8ad6... 会被误判为 vmalloc（实为线性映射），ffff3ab9... 会被误判为线性映射（实为 vmalloc/模块区），整条分析路径随之偏离。动手之前先看内核版本。

其二，arm64 的内核代码不在高端固定区。 x86_64 上内核代码符号形如 ffffffff81xxxxxx，这是许多人的经验直觉。但 5.4 之后 arm64 的内核镜像嵌在 vmalloc 区最低端（源码中 KIMAGE_VADDR = MODULES_END），_text、_stext 等符号的运行时地址形如 ffff8000_8xxxxxxx。若用 x86 的前缀判断"这个地址是否为内核代码"，在 arm64 上会得到错误结论，在符号还原环节尤其容易导致整条分析路径偏离。

其三，arm64 的内核镜像与 vmalloc 前缀重叠。 内核镜像坐落于 vmalloc 区最低端，二者同为 ffff8000_8...，单凭前缀无法区分。此时必须用 vtop <addr> 反查映射，或用 mach 读取实际边界来判定。

arm64 前缀强依赖内核版本与配置（5.4 前后布局翻转、VA 位宽 39/48/52 位、页大小 4K/16K/64K、KASLR 开关），上表仅为其中一种组合。可靠的做法始终是 mach 读边界、vtop 查归属，而非依赖前缀记忆。

2.4 由此得出的通用原则：三轴定位

前面两处避坑（架构前缀差异、5.4 布局翻转、VMAP_STACK 依赖）指向同一个结论：内核的内存视图不是一张固定的图，而是由三个正交因素共同决定的。

Any kernel memory fact = f( ARCH , VERSION , BUILD CONFIG )

  ARCH          x86_64 vs aarch64
                 -> region base addresses, page size options,
                    zone composition, register conventions

  VERSION       which kernel release
                 -> arm64 VA layout flipped in 5.4
                 -> arm64 ZONE_DMA introduced in 5.5, dynamic since 5.11
                 -> slab page metadata split into struct slab in 5.17

  BUILD CONFIG  what was compiled in
                 -> CONFIG_VMAP_STACK   : where kernel stacks live
                 -> CONFIG_ZONE_DMA     : whether the zone exists at all
                 -> CONFIG_SLUB_DEBUG   : whether poison/redzone exist
                 -> CONFIG_SLAB_FREELIST_HARDENED : freelist readable or not
                 -> CONFIG_ARM64_VA_BITS, PAGE_SHIFT, KASAN, KASLR ...

三轴中任何一轴取值不同，结论都可能不同，甚至完全相反（5.4 的布局翻转就是双向判反的实例）。本篇后续每一处"避坑"提示，本质上都是在标注某条结论受哪一轴约束。

因此，本篇所有前缀、边界、特征值，都应视为"某一组三轴取值下的实例"，而非普适常量。 落到操作上就是一句话：动手之前先用 sys 与 mach 把三轴的实际取值读出来，再决定套用哪套判断。 前缀是快速线索，实测是最终裁决。

三、辨页之骨：zone 与 struct page

辨位置的第二步，从虚拟地址下沉到物理内存本身。物理内存并非一片均质的资源，它有自己的"行政区划"（zone）与"户籍档案"（struct page）。

何时需要读到这一层？ 当 call trace 中出现 __alloc_pages_slowpath、out_of_memory、kswapd 等页分配与回收路径的函数时，问题已经从"某个对象出错"上升到"整个内存供给出了问题"，必须从 zone 与 page 的层面查看。

3.1 zone：物理内存的能力分区

内核按物理内存的能力与用途将其划分为若干 zone，分配请求优先由能力匹配的 zone 满足：驱动申请 DMA 缓冲区时指定 GFP_DMA，内核从低端 zone 分配；普通 kmalloc 则从 ZONE_NORMAL 分配。

但 zone 的构成本身就是架构相关的，且 arm64 上还随内核版本变化——这是与 2.3 节布局翻转性质相同的另一处版本陷阱。

x86_64 的 zone 构成（长期稳定）：

zone	范围	用途
`ZONE_DMA`	0 ~ 16MB	传统 ISA 设备（24 位寻址）的遗留区
`ZONE_DMA32`	16MB ~ 4GB	32 位 DMA 寻址设备
`ZONE_NORMAL`	4GB 以上	常规内核分配，绝大多数对象在此
`ZONE_MOVABLE`	可选	可迁移页，内存热插拔/大页使用
`ZONE_DEVICE`	可选	持久内存 PMEM、设备内存

arm64 的 zone 构成（随版本演进）：

内核版本	低端 zone 构成
< 5.5（含 4.19 LTS）	不存在 `ZONE_DMA`；只有 `ZONE_DMA32`（0 ~ 4GB）与 `ZONE_NORMAL`
5.5 ~ 5.10	引入 `ZONE_DMA`，早期实现将 `zone_dma_bits` 固定为 30（即 1GB）
≥ 5.11	`ZONE_DMA` 上界改为动态推导：设备树平台取 `dma-ranges` 的最低约束，ACPI 平台取 IORT

arm64 引入 ZONE_DMA 的直接动因是树莓派 4——其 PCIe、网卡、xHCI 只能寻址 30 位（1GB），而当时 arm64 没有任何低于 4GB 的 zone 可满足此类设备。

但版本只是三轴中的一轴。 按 2.4 节的三轴原则，某个 zone 在一台机器上是否真实存在、是否有页可用，须由三个因素共同决定：

因素	作用	具体表现
内核版本	决定该架构"能不能有"这个 zone	arm64 的 `ZONE_DMA` 需 ≥ 5.5
编译配置	决定这次编译"有没有"编进去	见下表的 Kconfig 差异
运行时布局	决定编进去之后"是不是空的"	物理内存起始地址、`dma-ranges`/IORT 推导出的 `zone_dma_bits`、`kernelcore=` 等启动参数

低端 zone 的 Kconfig 控制方式，两个架构并不相同：

选项	x86_64	arm64
`CONFIG_ZONE_DMA`	`default y`，`EXPERT` 下可关闭	`default y`，`EXPERT` 下可关闭（5.5 起才有此选项）
`CONFIG_ZONE_DMA32`	`def_bool y`，64 位下强制开启，不可关闭	`default y`，`EXPERT` 下可关闭

由此可得两条推论。其一，即便内核版本已达 5.5，若该内核编译时 CONFIG_ZONE_DMA=n，arm64 上依然没有 ZONE_DMA——版本达标不等于 zone 存在。其二，ZONE_MOVABLE 情况特殊，它没有对应的 Kconfig 选项，完全由 kernelcore=/movablecore= 启动参数或内存热插拔策略在运行时划出，因此在 vmcore 中它的有无只能实测。

arm64 低端 zone 的两个实战陷阱。

陷阱一：旧内核上根本没有 ZONE_DMA。 4.19 等 5.5 之前的内核，arm64 的低端只有 ZONE_DMA32。在这类 vmcore 上寻找 ZONE_DMA 的水位是徒劳的，kmem -z 中不存在这一项。国产发行版大量基于 4.19，遇到时须留意。

陷阱二：新内核上 ZONE_DMA32 可能是空的。 5.11 之后，若平台上不存在窄位宽 DMA 设备，zone_dma_bits 被推导为 32，此时 ZONE_DMA 独自覆盖 0 ~ 4GB，ZONE_DMA32 页数为零：

zone_dma_bits = 32   (typical server, no restrictive device)
  ZONE_DMA    : 0 ~ 4GB      <- covers the entire low range
  ZONE_DMA32  : EMPTY        <- zero pages
  ZONE_NORMAL : 4GB and up

zone_dma_bits = 30   (e.g. RPi4, a 30-bit device present)
  ZONE_DMA    : 0 ~ 1GB
  ZONE_DMA32  : 1GB ~ 4GB
  ZONE_NORMAL : 4GB and up

若按 x86 经验只盯 ZONE_DMA32，在这类机器上只会看到一个恒为空的 zone，从而误判"低端内存没有压力"——实际该关注的是 ZONE_DMA。

还需注意，两个架构的 ZONE_DMA 同名而不同物：x86_64 的是 0 ~ 16MB 的 ISA 遗留区，几十年未变；arm64 的是为现代窄位宽设备而设，上界动态。排查时不可套用彼此的经验值。

因此，arm64 上判断"低端内存耗尽"，第一步不是看某个 zone 的水位，而是先用 kmem -z 确认这台机器实际存在哪几个 zone、边界在哪、各有多少页。三者缺一，都可能把死因判错。这一差异在第六章辨 OOM 时会再次出现。

3.2 kmem -i：内存全局骨相的第一张片子

辨骨自整体内存状态入手，kmem -i 是第一张 X 光片：

crash> kmem -i
                 PAGES        TOTAL      PERCENTAGE
    TOTAL MEM  16777216       64 GB         ----
         FREE   6291456       24 GB   37% of TOTAL MEM
         USED  10485760       40 GB   62% of TOTAL MEM
       SHARED    131072      512 MB    0% of TOTAL MEM
      BUFFERS     65536      256 MB    0% of TOTAL MEM
       CACHED   3145728       12 GB   18% of TOTAL MEM
         SLAB   4194304       16 GB   25% of TOTAL MEM
   TOTAL HUGE        0          0          0%

这张片子里，SLAB 行的占比是最关键的一根骨头。多数通用业务下 slab 占比大致落在 5%～15% 区间，本例的 25% 偏高，提示 slab 泄漏的可能（第七章详辨）。

这个区间只是启发式参照，不可作为硬判据。slab 的合理占比随业务类型差异极大：文件服务器、元数据密集型负载会缓存大量 dentry 与 inode，长期占据 30% 以上也属正常；而计算密集型业务的 slab 占比可能长期低于 5%。判断是否异常，应结合业务类型，并以第七章的三条判据交叉验证，而非只看这一个数字。

各 zone 的水位线由 kmem -z 查看。MIN、LOW、HIGH 三条水位线决定了内存回收与 OOM 的触发时机：

free >= HIGH        ->  normal; kswapd sleeps
LOW <= free < HIGH  ->  normal; kswapd keeps running if already awake
free < LOW          ->  wake kswapd, async reclaim starts
free < MIN          ->  direct reclaim; allocation blocks and reclaims itself
reclaim exhausted   ->  OOM killer triggered

三条水位线的作用可以这样理解：LOW 是"预警线"，跌破即唤醒 kswapd 在后台异步回收，分配本身不受阻；MIN 是"底线"，跌破后分配路径必须自己下场做直接回收（direct reclaim），分配因此阻塞；HIGH 是"解除线"，回收到此即可停手，kswapd 重新休眠。只有当直接回收也无法把水位拉回 MIN 之上时，OOM killer 才登场。

这三条线是第六章辨"内存死因"时的关键刻度。

3.3 struct page：每一页的户籍档案

物理内存的每一个页帧，内核都为其维护一份 struct page。整个 struct page 数组连续铺展于 vmemmap 区，构成一张以物理页帧号（PFN）为索引的巨型户籍册。

两级换算：只有第一级依赖页大小。 从物理地址找到对应的 struct page，需要经过两次转换。混淆这两级、误以为整条链路都受页大小影响，是跨架构套用经验值时最常见的出错点。

第一级：物理地址 → PFN，依赖 PAGE_SHIFT。

PFN = physical_address >> PAGE_SHIFT

  x86_64 : PAGE_SHIFT = 12 (4KB), hardcoded in arch header, no Kconfig
  arm64  : PAGE_SHIFT = 12 / 14 / 16   (4KB / 16KB / 64KB)
           selected by CONFIG_ARM64_4K_PAGES / _16K_PAGES / _64K_PAGES

同一个物理地址，在不同页大小配置下算出的 PFN 并不相同。须特别注意：x86_64 的 2MB / 1GB 大页属于页表映射层面的优化，并不改变内存管理的 base page 大小，PAGE_SHIFT 仍是 12——不要因为"x86 支持 2MB 页"就推断这里可以取 21。

第二级：PFN → struct page，不依赖页大小。 在 SPARSEMEM_VMEMMAP 配置下（现代 x86_64 与 arm64 的默认选择），它只是一次数组寻址：

page_addr = vmemmap_base + PFN * sizeof(struct page)

参与缩放的是 sizeof(struct page)（其值随内核版本与配置而变），PAGE_SIZE 不在这个公式之内。

完整链路。 分析时不应由地址数值直接猜测其所属的 page 或 zone，而应沿下列路径逐级换算：

virtual address
      -> page table
      -> physical address
      -> PFN
      -> struct page
      -> zone / node / flags

crash、drgn 等工具已封装上述全部换算逻辑，实测一律以目标内核 vmlinux 的解析结果为准，不必手工推算。

crash> kmem -p 0x100000000
PAGE              PHYSICAL      MAPPING   INDEX  CNT  FLAGS
ffffea0004000000  100000000     0         0      1    ...

crash> struct page ffffea0004000000
struct page {
  flags = 0x200000000,
  _refcount = { counter = 1 },
  mapping = 0x0,
  ...
}

flags 字段是辨页状态信息密度最高的一处，按位编码了这一页此刻的处境：

标志名	含义	辨骨时的意义
`PG_locked`	页被锁定（I/O 进行中）	死锁分析：等待的进程可能在等这页
`PG_slab`	属于 slab 分配器	该页由 slab 管理，不可当普通数据页解析
`PG_compound`	复合页（大页组成部分）	解析时须找到 compound_head
`PG_reserved`	保留页（内核/固件）	访问此页通常意味着越界
`PG_dirty`	脏页（有未回写数据）	内存压力分析时关注
`PG_active`	处于 active LRU 链表	内存回收决策依据

版本提醒： Linux 5.17 起，slab 页的元数据已从 struct page 中拆分出来，独立为 struct slab（commit d122019bf061 等一系列改动），PG_slab 的语义与呈现随之调整。在 5.17 及以后的内核上排查 slab 页元数据时，应直接使用 struct slab <addr> 而非 struct page <addr>，否则会因字段已迁出而找不到 freelist、inuse、slab_cache 等成员。判断某页是否属于 slab，最稳妥的方式仍是交给 kmem <addr> 判定，由 crash 按目标内核的实际结构处理。

kmem -p 与 struct page 配合，是从物理地址溯源至"这一页是什么、处于什么状态"的标准路径。

四、辨器之骨：SLUB 分配器的形态

辨位置的最后一步，是认识内核对象最主要的容器——slab 分配器。内核大多数运行时对象（task_struct、inode、sk_buff 及各类驱动私有结构）都由 slab 分配。

何时需要读到这一层？ call trace 崩溃点落在 kmem_cache_alloc、kmem_cache_free、kfree、__slab_free 这类函数上时，问题就在 slab 分配器内部。理解其骨架，是后续辨对象状态、辨内存损坏的前提。

现代 Linux 默认采用 SLUB。其内部结构与相关 crash 命令在两种架构上一致，无差异（唯一影响是前述页大小决定单个 slab 的容量）。

4.1 为何需要三层结构

理解 SLUB 的三层结构，先要理解它要解决什么问题：内核对象的分配与释放极其频繁（每秒可达数十万次），若每次都加锁访问全局链表，锁竞争会成为系统瓶颈，在多核机器上尤为严重。

SLUB 的解法是分层缓存，用空间与复杂度换取无锁的快速路径：

kmem_cache  (cache descriptor)
  |   describes ONE object class: size, alignment, ctor, name
  |
  +-- kmem_cache_cpu  (per-CPU fast path)
  |     active slab page + freelist head pointer
  |     lock-free: pop object directly from freelist
  |     ~99% of allocations take this path
  |
  +-- kmem_cache_node (per-NUMA-node)
        partial : slab pages with free objects available
        full    : slab pages fully occupied
        refills per-CPU freelist when it runs dry

per-CPU 层是快速路径：每颗 CPU 持有自己的活跃 slab，分配时直接从 freelist 弹出对象，无需任何锁。仅当 per-CPU freelist 耗尽时，才向 per-node 层的 partial 链表申请补充，这一步才需要加锁。约 99% 的分配走快速路径，锁竞争因此被压到极低。

这个设计对分析的意义：当你怀疑某个 cache 有问题时，per-CPU 与 per-node 两层的状态需要分别检查——对象可能滞留在某颗 CPU 的 freelist 里，也可能堆积在 node 的 partial 链表上，两者的排查手段不同。

4.2 freelist：嵌入对象体内的链表

SLUB 有一个对辨骨极其关键的设计：freelist 不是独立的链表节点，而是复用空闲对象自身的内存。 空闲对象的头部（或 offset 字节处）存放下一个空闲对象的指针，形成一条嵌入在对象体内的单链表。

Free object layout in SLUB:

  +------------------+  <- object start
  | next free ptr    |     (at offset 0, or at kmem_cache->offset)
  +------------------+
  | (unused space)   |
  +------------------+
         |
         v  points to next free object in the same slab page
  +------------------+
  | next free ptr    |
  +------------------+

这一设计的辨骨意义，按机制、判据、限制三层来描述。

机制。 freelist 指针存放在空闲对象体内，具体位置由 kmem_cache->offset 决定——可能在对象起始处，也可能在对象中部。分析前先确认该 cache 的实际偏移，不可假定为 0：

crash> struct kmem_cache.offset ffff888200b24800
  offset = 8

判据。 因此，当某个本应存放业务数据的字段读出一个内核地址时，存在两种解释：该对象是活的，这是正常的指针成员；或该对象已被释放，这是 freelist 指针的遗留值。区分二者不能只看"是否长得像地址"，需要旁证——该地址是否指向同一 slab 页内的另一个对象（freelist 链的典型特征），以及 kmem <addr> 报告的该对象分配状态。

限制，也是最关键的一点。 以上判据仅在未启用 CONFIG_SLAB_FREELIST_HARDENED 时成立。该选项在现代主流发行版内核中默认开启，启用后 freelist 指针不再以裸地址存放，而是与 per-cache 随机值及自身存放地址异或混淆之后再落盘：

stored_value = real_ptr XOR s->random XOR swab(&object->freeptr)

此时读出的是一串无规律的值，而不是 ffff... 开头的内核地址。若照搬"看到内核地址即疑似 freelist 指针"的经验，在这类内核上不仅失效，还可能因见到"随机值"而误判为内存损坏。判断该选项是否启用，可利用 random 字段仅在启用时存在这一特点：

crash> struct kmem_cache -o | grep random

有此字段即说明 hardening 已开启，此时对象是否空闲应改由 kmem <addr> 的分配状态判定，不可依赖指针外观；遍历空闲链表也应交给 kmem -S <cache>，由 crash 完成解混淆，而非手工用 rd 逐个读取。

辨清这一点，即可区分"活对象的正常数据"与"已释放对象的残留"——这是第八章辨内存损坏的核心线索之一。

4.3 在 crash 中读 slab 骨相

crash> kmem -s
CACHE             OBJSIZE  ALLOCATED     TOTAL  SLABS  SSIZE  NAME
ffff888200b24800     1024      24580     25088    392    32k  sock_inode_cache
ffff888200a14400      256    8388608   8389120  32770     8k  kmalloc-256
ffff888100c34000     4096         42        64      4    32k  task_struct

crash> kmem -S kmalloc-256
# 深入某个 cache，显示每个 slab page 的 inuse/total

crash> kmem ffff888012345678
      SLAB: ffff888200a14400  NAME: kmalloc-256
    OFFSET: 0x678
    OBJECT: ffff888012345000

kmem <addr> 是辨位置三层的收口动作：给它一个裸地址，它返回该地址属于哪个 cache、对象起点在何处、在 slab 内偏移多少。位置辨清，下一步即是辨这个对象的状态。

【第二层 · 辨状态】

五、冻结时刻的活体解剖：struct 与指针追踪

位置辨清之后，进入辨骨的第二层：这个对象此刻处于什么状态？

何时需要走到这一层？ 从 call trace 中拿到一个可疑的对象地址（通常是崩溃函数的参数，或 callee-saved 寄存器中的值）之后，就需要展开这个对象、检查它的字段是否合理、指针是否完好。这是从"崩溃在哪"走向"为什么崩溃"的必经环节。

vmcore 是崩溃瞬间的内存快照。自这一刻起，所有指针都已冻结——它们在崩溃那一刻是有效的，完全可以追踪。但需格外警觉：其中部分指针可能指向被修改到一半的对象，或指向已被释放的内存。 辨状态，本质是在这具冻结的躯体上做活体解剖，判断每根骨头是完好、错位，还是已经断裂。

辨状态的方法在两种架构上通用。唯一的架构相关点是：追踪指针前的区域归属判断须依据第二章对应架构的前缀表。

5.1 从地址到结构体

从 call trace 中拿到一个地址（例如崩溃函数的参数 ffff888200b24800），或经 kmem <addr> 确认它属于某个 cache 之后，它仍然只是一串数字。赋予它含义的第一步，是套用内核对应的 C 结构体模板展开它。

先完整展开这个 kmem_cache 实例：

crash> struct kmem_cache ffff888200b24800
struct kmem_cache {
  cpu_slab = 0xffff8881f3c03a80,
  flags = 1073741824,
  size = 1024,
  object_size = 1016,
  offset = 8,
  name = 0xffff888100a3bc10 "sock_inode_cache",
  node = {0xffff888100b28000, ...}
}

展开后确认了两件事。其一，name 字段表明这是 sock_inode_cache，即套接字 inode 的专用缓存。其二，拿到了两条可继续追踪的线索：offset = 8 说明该 cache 的 freelist 指针位于对象内偏移 8 字节处（第 4.2 节机制的实例印证）；node 数组的首元素指向管理该 cache 物理页的 kmem_cache_node 结构。

若只需确认单个字段，可用点号语法直接读取，避免被完整输出淹没：

crash> struct kmem_cache.name ffff888200b24800
  name = 0xffff888100a3bc10 "sock_inode_cache"

沿 node 指针继续追踪，展开该 cache 在 NUMA 节点上的宏观状态：

crash> struct kmem_cache_node 0xffff888100b28000
struct kmem_cache_node {
  nr_partial = 12,
  partial = { next = 0xffffea0012345000, ... },
  nr_slabs = 2057,
  total_objects = 527616,
}

nr_partial = 12 表示该节点当前持有 12 个部分使用的 slab 页，partial.next 是这些页的链表头，total_objects = 527616 是该节点管理的对象总数。至此，一个原本无意义的地址被还原为"该 cache 在此节点持有 12 个半满 slab 页、共管理约 52 万个对象"的完整画像。

这就是逐层套用结构体、沿指针追踪的基本方法。下一节将其归纳为可复用的步骤。

5.2 指针追踪的四步方法论

追踪指针需要有明确方向，而非漫无目的地跳转。四个步骤，每一步回答一个具体问题：

第一步：确认这根骨头长在何处。 按所在架构的前缀表判断地址处于直接/线性映射、vmalloc 还是 vmemmap。落在直接映射区的，用 kmem <addr> 确认所属 slab；落在 vmalloc 区的，是 vmalloc 对象；落在 vmemmap 区的，是 struct page 本身。

第二步：检查这根骨头的状态。 用 struct 解析，重点关注引用计数、状态标志、链表指针、名称/类型字段。引用计数异常（负数或超大值）通常是 use-after-free 的早期迹象——对象已被释放，计数却仍在被操作。

第三步：验证骨与骨的连接是否完好。 Linux 内核大量使用侵入式双向链表（list_head）。健康的链表满足 next->prev == current；该等式不成立即说明链表这处关节已经错位或断裂：

crash> struct list_head.next ffff888012345678
  next = 0xffff888012346000

crash> struct list_head.prev 0xffff888012346000
  prev = 0xffff888012345678

上例中返回值与出发点一致，关节完好。若不一致，则链表已损坏，需转入第八章辨认损坏类型。

第四步：明确何时终止追踪。 并非每根骨头都值得追。指针为 NULL（0）时直接停止；指向内核地址范围之外的值（如 0xdeadbeef、0x6b6b6b6b）属于已知的哨兵值，应停止并记录——这类值本身通常即是内存损坏的直接证据，是第八章要专门辨认的化石。

5.3 container_of：从成员反查宿主

内核广泛使用侵入式数据结构。若从 call trace 中拿到一个 list_head 地址（一根肋骨），要找到它所在的那具 struct task_struct（整具骨架），需减去成员偏移。

第一步，查该字段在结构体内的偏移：

crash> struct task_struct -o | grep -w tasks
  [1000] struct list_head tasks;

第二步，用 eval 完成减法。crash 的命令行不支持在参数位置直接书写算术表达式，须先算出结果再代入：

crash> eval ffff888012346000 - 1000
hexadecimal: ffff888012345c18
...

crash> struct task_struct ffff888012345c18

若目的只是遍历某条内核链表，list 命令更为直接——它内置了偏移换算，无需手工计算：

crash> list -H init_task.tasks -s task_struct.comm,pid

读图避坑（偏移的架构差异）： 字段偏移在 x86_64 与 arm64 上可能因结构体对齐与配置而不同（上例 1000 仅为示意）。不可跨架构或跨内核版本套用偏移常量，每次均以 struct <type> -o 实测。这是辨状态环节最容易出错之处：将某次分析中记住的偏移值应用于其他架构或版本，结果会全盘偏离。

5.4 p 命令：直取全局符号

全局变量是辨状态的快捷通道，无需知道地址，直接以变量名访问：

crash> p jiffies                  # current jiffies value
crash> p init_task                # init process task_struct
crash> p vm_event_states.pgfault  # read a struct field directly

【第三层 · 辨生死】

六、内存经济的崩溃：OOM killer 的死因鉴定

位置辨清、状态辨明，进入辨骨的最高层：系统究竟是如何死亡的？ 内存类死亡有两大类死因——被内存压力压垮（OOM），或被内存损坏破坏（第七、八章）。本章辨前者。

何时需要走到这一章？ call trace 中出现 out_of_memory、oom_kill_process、select_bad_process，或 dmesg 中出现 Out of memory: Kill process，即进入本章的范畴。

当内存确实耗尽，内核不会无声崩溃，而是启动"牺牲其一、保全其余"的机制。辨清该机制的运作方式，才能从 vmcore 中读出准确的死亡时间线。

6.1 OOM 的触发路径

OOM 并非在"内存归零时触发"，而是在分配路径上多次失败后被动触发：

Kernel allocation request (kmalloc, alloc_pages, ...)
        |
        v
Fast path fails (no free page/object available)
        |
        v
__alloc_pages_slowpath()
        |
        +-- wake kswapd, try reclaim
        +-- direct reclaim
        +-- memory compaction
        |
        v  (all attempts failed)
out_of_memory()
        |
        v
select_bad_process()      <- pick the victim
        |
        v
oom_kill_process()        <- send SIGKILL

辨骨的关键推论：OOM 发生时，并不意味着所有内存真的用尽。 有可能是某个特定 zone 耗尽，或 GFP 标志限制了分配只能来自特定区域。这一点在 arm64 上尤需注意——按第三章所述，arm64 的低端 zone 构成随内核版本而变（5.5 之前无 ZONE_DMA，5.11 之后 ZONE_DMA32 可能为空），且窄位宽设备会把 ZONE_DMA 上界压到 1GB 一级，使得"总内存充足却因低端 zone 耗尽而 OOM"的情形比 x86_64 更易出现。读 vmcore 时必须区分全局 OOM 与 zone 局部 OOM，否则会将死因判错。

同理，在容器化环境中还存在第三种可能：cgroup 内存限额触发的 OOM。此时全局内存与各 zone 水位可能都完全健康，见 6.4 节。

6.2 oom_badness：受害者的裁决逻辑

被 OOM killer 选中的进程由 oom_badness() 计算的分数决定，分数最高者被终止：

raw_score = RSS + swap_pages + pgtable_pages          (in pages)
          + oom_score_adj * total_pages / 1000

该原始分值的单位是页，量级通常在数十万至数百万，并非直接可读的小数字。/proc/<pid>/oom_score 是它经缩放后的呈现，而缩放公式本身随内核版本变化——这是 2.4 节三轴中"版本"轴的又一处体现：

Older kernels:
    points = badness * 1000 / totalpages
    -> processes with adj = 0 fall in [0, 1000]
       (i.e. per-mille of total memory used)

Newer kernels (after the oom_badness rework):
    points = (1000 + badness * 1000 / totalpages) * 2 / 3
    -> full range [0, 2000]
    -> processes with adj = 0 fall in [666, 1333]

新公式多出 +1000 与 * 2 / 3 两步，是因为改版后的 oom_badness() 允许返回负值（oom_score_adj 为负时），须先平移到非负区间再压缩；内核注释亦说明其目标是把分值映射到 [0, 2000]。

由此可得两条实用推论。

其一，流传甚广的"oom_score 取值 0–1000"并非错误，而是有前提的：它描述的是旧公式下、或 oom_score_adj = 0 时的情形。新内核上叠加正向 adj 后可达 2000，旧内核则确实止于 1000 一线。

其二，也是更关键的一条——新公式下一个 adj 为 0 的普通进程，分值起点就是 666。因此见到 score 892 不应理解为"接近满分"，它在 [666, 1333] 区间内只是中位偏上。

版本提醒： dmesg 中 OOM 消息的格式同样随版本变化。较老内核打印 ... score <N> or sacrifice child；较新内核的 kill 消息已改为输出 oom_score_adj 与各类 RSS 明细，不再打印 score。分析时应以 RSS、total-vm、oom_score_adj 这些原始量为准——score 的绝对大小在不同版本间不可横向比较。

oom_score_adj 由用户配置（-1000 至 +1000）：-1000 表示完全豁免、永不被杀（通常用于关键系统守护进程）；0 表示正常参与；+1000 表示最易被选中。

6.3 从 vmcore 读取三类死亡证据

OOM 事件在 vmcore 中留下三处证据，共同构成完整的死亡鉴定。

证据一：dmesg ring buffer，死亡通告。

crash> log | grep -A30 "Out of memory"
[12345.678] Out of memory: Kill process 9821 (python3) score 892 ...
[12345.679] Killed process 9821 (python3) total-vm:18874368kB, anon-rss:15728640kB, ...
[12345.680] oom_reaper: reaped process 9821 (python3), now anon-rss:0kB, ...

这几行给出：被杀进程的 pid 与名称、score 值，以及各类内存明细。其中 score = 892 是经 6.2 节公式缩放后的结果。若该内核用的是新公式，adj 为 0 的进程起点即为 666，892 只是落在 [666, 1333] 的中位偏上，并非"接近满分"；不同版本间该值也不可横向比较。真正可靠的判据是后一行的原始量：total-vm 约 18GB、anon-rss 约 15GB——该进程确属内存大户，被选中合理。分析 OOM 时应以 RSS 与 total-vm 为准。

证据二：zone 水位快照，死亡现场的刻度。

crash> log | grep -A5 "Normal free"
Normal free:12288kB min:16384kB low:20480kB high:24576kB

此处 free < min，说明 ZONE_NORMAL 的空闲内存已跌破最低水位线——这正是触发 OOM 而非继续回收的直接原因，与第三章的水位线模型对应。arm64 上排查时，须先确认该内核实际存在哪几个低端 zone（见 3.1 节的版本差异），再逐一检查其水位，而非只看 Normal，也不可假定 DMA 与 DMA32 一定同时存在。

证据三：进程表残局，死者的遗留。 若 vmcore 在 SIGKILL 发出后很快生成，进程列表中可能仍留有被杀进程：

crash> ps | grep 9821
>  9821   1234   3  ffff888034ab1000  ZO   15360000  python3

ZO 即 Zombie 状态。若 oom_reaper 线程可见，通常处于等待（IN）状态：

crash> ps | grep oom
    45      2   0  ffff888000b2c000  IN       0   oom_reaper

oom_reaper 是内核 4.6 引入的异步回收线程，负责快速回收被 OOM 终止进程的匿名内存，无需等待进程完全退出。在 vmcore 中见其处于等待状态属正常，说明其工作已完成。

6.4 死因分型

现象	死因	鉴定方向
log 中出现 “Out of memory”，全局 zone 水位跌破 min	全局内存耗尽（System OOM）	查看哪个进程/缓存占用最多
特定 zone 耗尽（含 arm64 低端 zone）	zone 局部 OOM	查看 zone 分布，未必是总内存不足
log 中出现 “Memory cgroup out of memory”，全局 zone 水位正常	cgroup 限额触发（Memcg OOM）	全局内存充足不代表没有 OOM，须查该 cgroup 的 `memory.max` 与实际用量
进程 RSS 总和远小于总内存	slab / page cache 异常占用	用 `kmem -s` 排查 slab 泄漏（第七章）
被杀进程 oom_score 很低	oom_score_adj 配置不当	检查关键服务的 adj 值

容器场景提醒： 在 Kubernetes 等容器化环境中，OOM 相当一部分并非全局内存耗尽，而是容器超出 cgroup 的 memory.max 限额所致。此类现场的显著特征是：全局总内存与各 zone 水位完全健康，甚至有大量空闲内存，而 dmesg 提示 Memory cgroup out of memory: Kill process ...。若只盯着 zone 水位查看，会陷入"内存明明充足为何 OOM"的困惑。判别方法很直接：先看 dmesg 里 OOM 消息的措辞——含 Memory cgroup 即为 memcg OOM，随后应转向该 cgroup 的限额与用量，而非全局内存。容器场景的完整分析方法见第九篇。

七、慢性出血：slab 泄漏的病灶定位

OOM 是急性死亡，slab 泄漏则是慢性出血——它不会立即致命，而是使某个 cache 的对象数量持续攀升，在数小时乃至数日后逼出 OOM。此时 vmcore 记录的是结果（已经 OOM 或濒临 OOM），而非过程，需从现状反推出血点。

何时需要走到这一章？ 第六章的死因分型中，若发现"进程 RSS 总和远小于总内存"，或第三章 kmem -i 中 SLAB 占比明显偏高，即进入本章的范畴。这类问题的特点是：死状（OOM）在明处，病灶（泄漏）在暗处。

7.1 识别出血的 cache

crash> kmem -s
CACHE             OBJSIZE  ALLOCATED     TOTAL  SLABS  SSIZE  NAME
ffff888200a14400      256    8388608   8389120  32770     8k  kmalloc-256

ALLOCATED / TOTAL 接近 100% 且 SLABS 数量异常庞大，是出血的直接特征。本例中 kmalloc-256 分配了约 800 万个对象。

7.2 泄漏与正常增长的判据

看到某个 cache 的对象数量很大，并不能立即判定为泄漏——某些业务本身就需要大量对象。区分二者需要判据。以下三条，任一成立即可提高泄漏的置信度：

判据一：数量超出业务合理上限。 将对象数量与系统中该类型对象的合理上限对比。例如 task_struct 出现 10 万个，而 ps 显示系统进程总数只有数百——差异无法用正常业务解释，泄漏成立。这条判据对有明确对应关系的 cache（task_struct、inode_cache、dentry）最为有效。

判据二：增长与业务负载不匹配。 若有崩溃前的监控快照可比对，直接看 kmem -s 中 ALLOCATED 的增量。正常业务的对象数量应随负载起伏；持续单调增长而不回落，即是泄漏特征。增长最快的 cache 即第一嫌疑。

判据三：占比与系统规模不匹配。 回到 kmem -i 的 SLAB 占比。一个内存充裕、负载平稳的系统，slab 长期占据高位而 page cache 却被挤压，说明 slab 中存在只进不出的对象。

三条判据中，判据一最直接但适用范围有限（需要对象类型与业务实体有明确对应）；判据二最可靠但需要历史数据；判据三最容易获得但只能提示方向。实战中通常自判据三入手，以判据一确认，判据二作为佐证。

7.3 从 cache 追溯到分配路径

确认泄漏的 cache 之后，下一个问题是：这些对象是谁分配的、为何没被释放？

crash> kmem -S kmalloc-256 | head -20
# inspect slab pages of this cache

crash> rd ffff888012000100 8
ffff888012000100:  ffff888013456789 0000000000000042 ...

这一步的难点在于： 内核的 kmalloc 调用本身不携带"我是谁"的信息，它只知道大小。kmalloc-256 是所有 256 字节以内分配共享的 cache，其中混杂着数十种不同用途的对象。要区分哪些属于泄漏，只能靠内容推断——观察对象内是否有特征指针（如指向某个已知 slab 对象的地址）、魔数，或特征字符串，据此反推这些对象由谁分配。

若泄漏的是专用 cache（如 sock_inode_cache、dentry），则问题简单得多：cache 名称本身就指明了对象类型，直接对照该类型的分配与释放路径审查即可。

若问题可以复现，则有更直接的手段。 SLUB 的 slub_debug 提供了对象级的分配/释放调用栈追踪：在内核启动参数中加入 slub_debug=UFP（U 记录分配与释放的调用栈，F 启用完整性校验，P 启用毒化），SLUB 会在每个对象尾部追加两份 struct track，分别记录分配与释放时的调用栈。复现后取得的 vmcore 中，可直接读出这些对象由哪条代码路径分配：

crash> kmem -S kmalloc-256
# with slub_debug enabled, crash prints the alloc/free stack per object

对于通用 kmalloc-N 这类混杂多种用途的 cache，这是定位泄漏来源最有效的方式——它把"靠内容特征猜测"变成了"直接读出分配栈"。

两点前提： 其一，slub_debug 必须在崩溃发生时已经启用；若手中的 vmcore 采集时未带此参数，对象尾部没有 track 数据，该方法不可用，只能退回内容推断。因此这是一种"为下次复现做准备"的手段，而非分析既有 vmcore 的手段。其二，该参数会显著增加每个对象的内存开销并降低分配性能，生产环境应限定到具体 cache（如 slub_debug=UFP,kmalloc-256，逗号后接 cache 名称）而非全局开启。

7.4 借力内核的自检机制

若 vmcore 来自启用了 CONFIG_DEBUG_KMEMLEAK 的内核，kmemleak 会在内存中维护一张可疑泄漏对象的清单，遍历该链表即可找到被标记为"无引用者"的对象——相当于内核自己给出了一份嫌疑名单，可大幅缩短第 7.3 节的推断过程。

此外，SLUB 的统计计数器中，活跃对象数若远超业务预期，也可作为佐证。

八、地质层的化石：内存损坏的痕迹辨认

辨生死的最后一类，是内存损坏。不同类型的损坏会留下不同的特征模式，如同地质层中的化石。辨认这些化石，在没有 KASAN 等运行时检测的情况下，也能对损坏类型作出定性。

何时需要走到这一章？ call trace 中出现以下任一特征时：故障地址是 0x6b6b6b6b6b6b6b6b 等哨兵值；崩溃点在 list_del/list_add 且指针异常；BUG_ON 断言位于 mm/slub.c；dmesg 中出现 SLUB: double free or corruption。

本章涉及的毒化值与魔数均为内核常量，在两种架构上一致，不随架构改变。

8.1 use-after-free：0x6b 毒化模式

启用 CONFIG_SLUB_DEBUG 并在运行时开启毒化后，SLUB 在释放对象时以特征值填充，并在分配时校验：

模式	十六进制	含义
`POISON_INUSE`	`0x5a`（字符 `Z`）	对象使用中，填充未初始化区域
`POISON_FREE`	`0x6b`（字符 `k`）	对象已释放，以此值填充
`POISON_END`	`0xa5`	对象末尾的边界标记

看到被 0x6b6b6b6b6b6b6b6b 填满的内存，基本可判定为 use-after-free：对象已被释放（SLUB 将其毒化为 0x6b），却仍有代码访问它并读到此值；更严重的情形是向其中写入数据破坏了毒化模式，触发分配时的校验报错。这是最清晰的一类化石。

crash> rd 0xffff888012345000 4
ffff888012345000:  6b6b6b6b6b6b6b6b 6b6b6b6b6b6b6b6b
ffff888012345010:  6b6b6b6b6b6b6b6b a56b6b6b6b6b6ba5

上例中前三行全为 0x6b，说明对象已释放；末尾的 0xa5 是边界标记，标识对象末端。

前提提醒（生产环境尤其重要）： 毒化需 CONFIG_SLUB_DEBUG 编译开启且运行时启用（slub_debug=P，或该 cache 带 SLAB_POISON），而 RHEL、Ubuntu 等主流发行版的生产内核默认不启用。这意味着多数生产 vmcore 中根本不会出现 0x6b 模式，已释放对象保留的是原有数据或 freelist 指针。因此看不到毒化痕迹不等于没有 use-after-free，只说明这条线索不可用，应改判其他化石：引用计数为负或异常大、链表指针自引用或指向已释放区、对象内魔数/类型字段被改写。查 struct kmem_cache.flags <addr>，含 SLAB_POISON 即已启用。

与 call trace 的对应关系： 若 panic header 中的故障地址是 0x6b6b6b6b6b6b6b6b，说明代码从一个已释放对象中读出了毒化值，并将其当作有效指针解引用——这是 use-after-free 在启用毒化的内核上最典型的呈现形式。

8.2 栈溢出：STACK_END_MAGIC

Linux 在每个任务的内核栈底部写入魔数 0x57AC6E9D（STACK_END_MAGIC，定义于 include/uapi/linux/magic.h），用于检测栈溢出。arm64 与 x86_64 的内核栈大小默认值可能不同（受 THREAD_SIZE 与页大小影响），但魔数一致：

crash> struct task_struct.stack 0xffff88803a4b1000
  stack = 0xffffc900001a4000

crash> rd 0xffffc900001a4000 1
ffffc900001a4000:  0000000057ac6e9d

该魔数完好即为正常。若被覆盖，说明栈已溢出——递归过深，或某个栈上数组越界写穿了栈底。

与 call trace 的对应关系： 栈溢出的 call trace 通常表现为帧数异常深（正常内核栈很少超过 30 帧），或同一函数反复出现（无限递归）。见到这类特征，即应检查 STACK_END_MAGIC。

8.3 double-free：自引用 freelist

SLUB 检测到 double-free 时直接 panic，dmesg 中有明确信息（形如 SLUB: double free or corruption，并指出对象地址）。vmcore 中的现场表现：RIP/PC 指向 slub.c 内部的检查函数，call trace 中可见 kmem_cache_free → slab_bug 的路径。

出事对象的 freelist 指针往往形成自引用（next == self）或指向无效地址——这是 double-free 最典型的化石形态。理解这一点需要回到第 4.2 节：freelist 指针就嵌在对象体内，同一对象被释放两次，就会在 freelist 链上出现两次，链表因此自我缠绕。

须结合 4.2 节的限制条件： 在启用 CONFIG_SLAB_FREELIST_HARDENED 的内核上（现代主流发行版默认开启），freelist 指针经异或混淆后存储，自引用不会呈现为字面上的 next == self，用 rd 直接观察也看不出规律。此时应以 dmesg 中 SLUB 自身的报错信息为准——内核在解混淆后完成校验，报错内容是可信的；手工观察指针值则不可行。

8.4 越界写入：redzone 破坏

slab 越界写入通常不会立即 panic，而是悄然破坏相邻对象。其特征是：相邻 slab 对象（地址等于出事对象加对象大小）的前若干字节包含不属于它的数据。

启用 CONFIG_SLUB_DEBUG 并开启红区校验后，SLUB 在对象尾部放置一段 redzone 作为警戒线：未使用/已释放（inactive）的对象填 0xbb（SLUB_RED_INACTIVE），使用中（active）的对象填 0xcc（SLUB_RED_ACTIVE）。越界写入会覆盖红区，在下次分配/释放校验时被检测到。排查越界时，相邻对象多处于 inactive 状态，故常见被破坏的是 0xbb 红区。

crash> struct kmem_cache.flags 0xffff888200a14400
  flags = SLAB_POISON|SLAB_RED_ZONE|...

flags 中含 SLAB_RED_ZONE 即说明该 cache 有红区保护，可据此排查；不含则与 8.1 节的毒化同理——生产内核默认不开，这条线索不可用。

与 call trace 的对应关系： 越界写入的隐蔽之处在于，崩溃往往不发生在越界的那一刻，而发生在相邻对象被正常使用时。因此 call trace 顶部的函数通常是受害者而非肇事者——这也是这类问题难以定位的根本原因。

九、辨骨全程：从 call trace 到根因的完整路径

将三层辨骨串成一条实际的鉴定路径，起点是前四篇的 call trace 分析结论：

Step 0: Entry point - establish the three axes first (see Ch.2.4)
   crash> sys                    # AXIS 1+2: arch and kernel version
   crash> mach                   # page size, VA bits, region boundaries
   crash> kmem -z                # AXIS 3: which zones actually exist here?
   crash> bt                     # crash point + suspicious pointer args
   -> Which chapter to enter? See the table in Ch.1
   -> arm64 traps: VA layout flipped in 5.4; no ZONE_DMA before 5.5

============ Layer 1: LOCATE ============

Step 1: Global memory picture
   crash> kmem -i                # is SLAB ratio abnormal for this workload?
   crash> kmem -z                # any zone below watermark?

Step 2: Locate the suspicious address
   crash> kmem <addr>            # which cache? object start? offset?
   -> address prefix tells the region (Ch.2 table, arch- and version-specific)

============ Layer 2: INSPECT ============

Step 3: Parse and chase
   crash> struct <type> <addr>   # refcount? state flags? list pointers?
   crash> struct list_head.next/prev <addr>   # verify next->prev == self

============ Layer 3: DIAGNOSE ============

Step 4: Fossil identification
   crash> struct kmem_cache.flags <cache>   # SLAB_POISON / SLAB_RED_ZONE set?
   crash> rd <addr> 32           # 0x6b poison? 0xbb redzone? sentinel?
   crash> rd <task_stack_base> 1 # STACK_END_MAGIC intact?

Step 5: OOM forensics (if applicable)
   crash> log | grep -A30 "Out of memory"     # System OOM or Memcg OOM?
   crash> kmem -s | sort -k3 -rn | head -20   # leaking cache?

每一步的输出决定下一步的方向，不预设终点。内存问题往往具有层级性： 表面死状是 OOM，根因却是 slab 泄漏；表面死状是 BUG_ON，根因却是越界写入破坏了链表；call trace 顶部的函数看似有问题，实则只是受害者。

三层辨骨的价值，正在于穿透表面死状，直抵真正病灶。

十、小结：三层辨骨，一以贯之

本篇以"辨骨"为主线，建立了内核内存分析的完整框架，并将其接入前四篇的 call trace 分析体系。

入口（第一章）： 当 call trace 走到 slab 分配器、OOM 路径、链表操作或哨兵值故障地址时，说明答案不在调用栈里，而在内存里，此时转入本篇的三层辨骨。

辨位置（第二至四章）： 本层的核心产出是 2.4 节的三轴原则——内核的内存视图由架构、内核版本、编译配置三个正交因素共同决定，任一轴取值不同，结论都可能不同甚至完全相反。据此，内核虚拟地址按区域赋予地址以身份——直接/线性映射、vmalloc、vmemmap、内核镜像、模块区，任意地址一眼可知其类型。但这套坐标系既分架构、也分版本：x86_64 与 arm64 的区域基址截然不同，而 arm64 自身在 5.4 还经历过线性映射与 vmalloc 的整体翻转，旧内核上照搬新布局会双向判反。因此必须以 mach 实测为准；arm64 上内核镜像与 vmalloc 前缀重叠时，须靠 vtop 区分。物理内存以 zone 加 struct page 为基本单元——zone 的构成正是三轴的典型体现：版本决定"能不能有"（arm64 的 ZONE_DMA 需 ≥ 5.5），编译配置决定"这次有没有"（CONFIG_ZONE_DMA 可关），运行时布局决定"是不是空的"（5.11 后 ZONE_DMA32 常为零页）；同理，内核栈落在 vmalloc 还是直接映射区，取决于 CONFIG_VMAP_STACK（5.17 后 slab 页元数据另独立为 struct slab）；SLUB 的三层结构（kmem_cache → per-CPU 快速路径 → per-node partial）是为无锁分配而设计，也决定了排查时需分层检查。

辨状态（第五章）： struct 解析加指针追踪，核心是"在冻结时刻读取活的数据结构"。四步方法论明确何时追、何时停、如何验证链表关节的完整性；偏移量不可跨架构套用，算术换算须经 eval 或交由 list 命令处理。

辨生死（第六至八章）： OOM 是急性死亡，vmcore 中的三类证据（dmesg、zone 水位、进程残局）共同还原死亡时间线；须区分全局 OOM、zone 局部 OOM 与容器场景下的 memcg OOM，后者的显著特征是全局水位健康而 cgroup 限额告罄。slab 泄漏是慢性出血，三条判据区分泄漏与正常增长，slub_debug 的分配栈追踪是复现场景下的最强手段。内存损坏则留下可辨认的化石——0x6b 毒化、STACK_END_MAGIC 损坏、自引用 freelist、redzone 破坏；但其中依赖 CONFIG_SLUB_DEBUG 的几类线索在生产内核上默认不可用，看不到痕迹不等于没有问题。

三层层层递进：辨清位置才能辨状态，辨明状态才能辨生死。 面对任意一个内存地址，走完这三层，它的身份、病历、死因便一览无余。

下一篇《众生之相》，我们将把本篇的 struct 解析方法论，应用于最重要的内核数据结构——task_struct——之上，解剖进程与线程在内核中的真实面目。

标签

#linux #运维 #面试
