3D Gaussian Splatting中梯度反传求偏导的推导

原创于 2026-08-01 18:46:31 发布 · 160 阅读

本内容遵循CC 4.0 BY-SA版权协议

1、需要求解的参数

在3DGS中，需要求解的参数包括：

#下面的参数都是针对一个三维高斯球的

1）三维高斯球的中心点位置 $\mu \in \mathbb{R}^{3}$

2）协方差矩阵的参数，在3DGS中，用的是4元数 $q \in \mathbb{R}^{4}$ +3个尺度 $s \in \mathbb{R}^{3}$

3）不透明度

4）颜色球谐系数

2、反传过程

2.1 forward和backward函数简单介绍

在3DGS前向函数forward中，输出的是rendered_image(渲染影像)、radii（半径）、depth_image（逆深度图），其中radii未参与优化，因此可以不管radii的梯度。

@staticmethod

def forward( ctx, means3D, means2D, sh, colors_precomp, opacities, scales, rotations, cov3Ds_precomp, raster_settings,):

return color, radii, invdepths

#这个是forward函数，输出的就是渲染影像、半径、深度图

在前向结束后，3DGS采用的是颜色loss和深度loss（在没有参考深度时，该loss直接是设置为0，相当于没用）。颜色loss采用的是L1 loss和SSIM loss，深度loss采用的也是L1 loss。

在回传优化时，loss函数会对渲染的影像和深度求梯度，这个都不用管，Pytorch会自动求。求出来的梯度，就是3DGS反向函数backward的输入。

def backward(ctx, grad_out_color, _, grad_out_depth)：

#在backward函数输入中，grad_out_color 对应着loss对渲染颜色的梯度；radii不参与优化，所以不考虑它的梯度；grad_out_depth 对应着loss对深度的梯度。

2.2 对透明度求偏导

3DGS中，渲染的前向过程和NeRF一模一样，公式如下：

$C = \sum_{i= 1}^{N} T_i \alpha_ic_i \\ \\ T_i = \prod_{j = 1}^{i-1} (1-\alpha_j) \\ \\ T_1 = 1$

现在，我们有loss对每个像素的C的偏导数 $\frac{\partial_L}{\partial_C}$ ，现在需要求C对影响该像素颜色的高斯球的透明度 $\alpha_i$ 的偏导。在前向的过程中，我们是按深度值，从近往远进行叠加，得到最后的颜色。将上面的公式展开如下：

$C = \alpha_1c_1 + (1-\alpha_1)\alpha_2c_2 + \cdots + \prod_{j=1}^{k-1}(1-\alpha_j)\alpha_kc_k + \cdots + \prod_{j=1}^{N}(1-\alpha_{j})c_{bg}$

假设当前要求偏导的高斯球序号为k，那么 $\frac{\partial_C}{\partial_{\alpha_k}}$ 的偏导求解过程如下：

1）在k之前的高斯球的颜色项，不包含 $\alpha_k$ ，所以就直接为0；

2）第k个高斯球的导数为： $T_kc_k$ ，且 $T_k = \prod_{j=1}^{k-1}(1-\alpha_j)$

3）第k个高斯球之后的所有高斯球（不包括背景颜色），都包含有 $\left ( 1-\alpha_k \right )$ ，所以也需要求导。以第i个高斯球为例，颜色项为： $T_k (1-\alpha_k) \prod_{j = k+1}^{i-1}(1-\alpha_j) \alpha_i c_i$ ，对 $\alpha_k$ 求偏导，偏导数为 $-T_k \prod_{j = k+1}^{i-1}(1-\alpha_j) \alpha_ic_i$ ，由于 $T_i = \prod_{j = 1}^{i-1} (1-\alpha_j)$ ，所以偏导数有可以写为： $-\frac{T_i}{1-\alpha_k} \alpha_i c_i$ 。

4）背景颜色项，也包含了 $\left ( 1-\alpha_k \right )$ ，和3）里面的第i个高斯球推导是类似的，偏导数为： $-\frac{T_{N+1}}{1-\alpha_k} c_{bg}$ 。因为是背景，所以背景是没有透明度的，相比较于3）中，少了透明度。

综上，对于第k个高斯球，完整的 $\frac{\partial_C}{\partial_{\alpha_k}}$ 的导数为：

$\frac{\partial_C}{\partial_{\alpha_k}} = T_kc_k - \sum_{k+1}^{N}(\frac{T_i \alpha_i c_i }{1-\alpha_k} )-\frac{T_{N+1}}{1-\alpha_k} c_{bg}$

从上式中，可以看到，为了求对第k个 $\alpha_k$ 的梯度，需要求它后面所有高斯球的颜色，计算量较大。

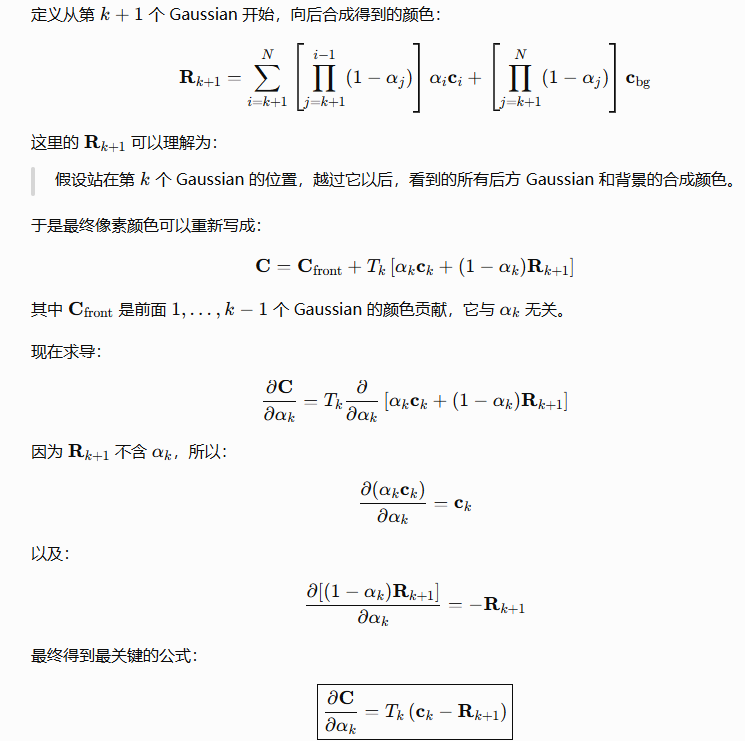

为了避免这个问题，在3DGS中，采用了一个非常巧妙的等价设计。懒得敲了，直接复制AI的。

后续有空，再记录进一步的推导。
