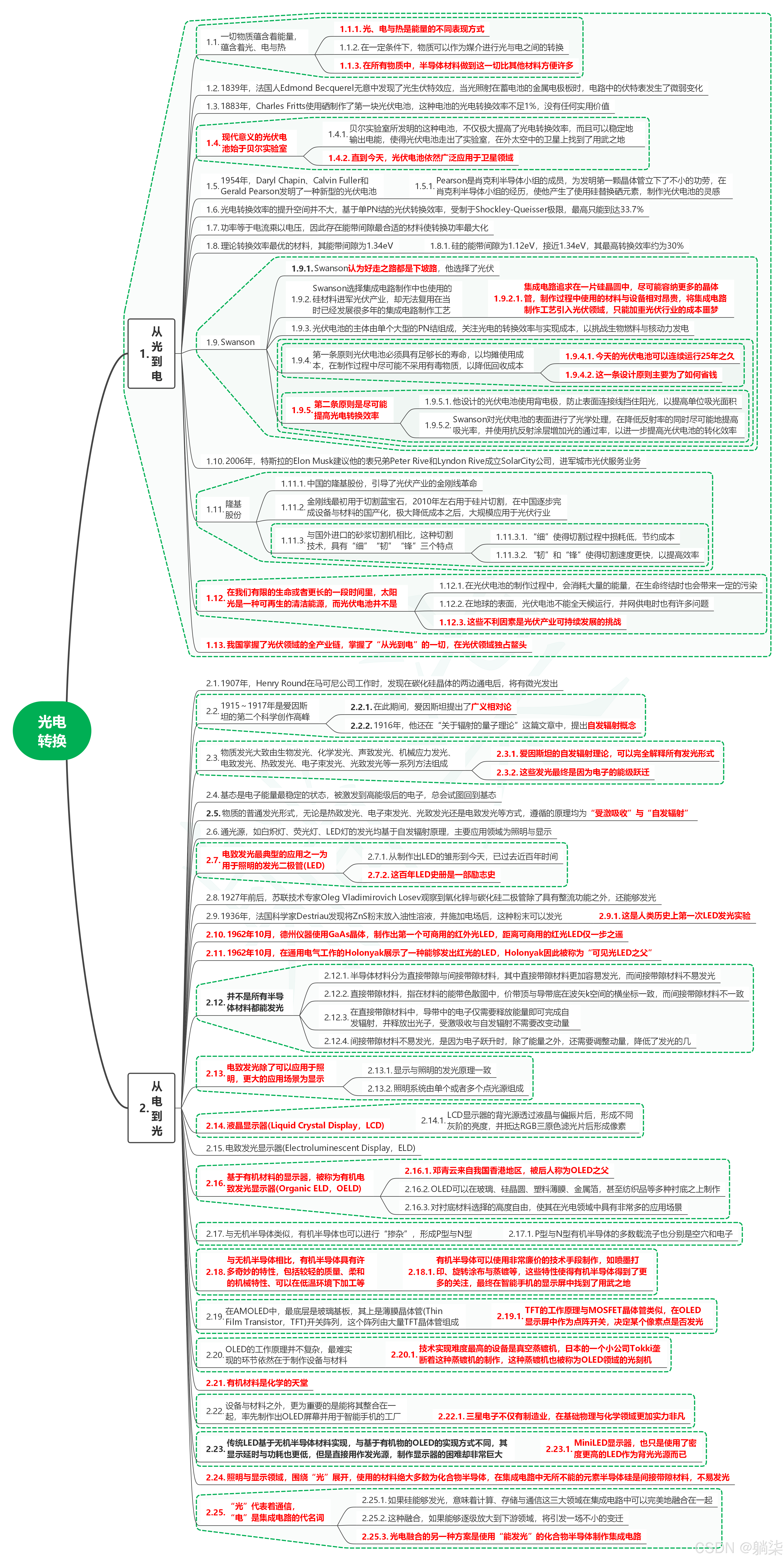

读半导体简史19光电转换

1. 从光到电

1.1. 一切物质蕴含着能量，蕴含着光、电与热

• 1.1.1. 光、电与热是能量的不同表现方式

• 1.1.2. 在一定条件下，物质可以作为媒介进行光与电之间的转换

• 1.1.3. 在所有物质中，半导体材料做到这一切比其他材料方便许多

1.2. 1839年，法国人Edmond Becquerel无意中发现了光生伏特效应，当光照射在蓄电池的金属电极板时，电路中的伏特表发生了微弱变化

1.3. 1883年，Charles Fritts使用硒制作了第一块光伏电池，这种电池的光电转换效率不足1%，没有任何实用价值

1.4. 现代意义的光伏电池始于贝尔实验室

• 1.4.1. 贝尔实验室所发明的这种电池，不仅极大提高了光电转换效率，而且可以稳定地输出电能，使得光伏电池走出了实验室，在外太空中的卫星上找到了用武之地

• 1.4.2. 直到今天，光伏电池依然广泛应用于卫星领域

1.5. 1954年，Daryl Chapin、Calvin Fuller和Gerald Pearson发明了一种新型的光伏电池

• 1.5.1. Pearson是肖克利半导体小组的成员，为发明第一颗晶体管立下了不小的功劳，在肖克利半导体小组的经历，使他产生了使用硅替换硒元素，制作光伏电池的灵感

1.6. 光电转换效率的提升空间并不大，基于单PN结的光伏转换效率，受制于Shockley-Queisser极限，最高只能到达33.7%

1.7. 功率等于电流乘以电压，因此存在能带间隙最合适的材料使转换功率最大化

1.8. 理论转换效率最优的材料，其能带间隙为1.34eV

• 1.8.1. 硅的能带间隙为1.12eV，接近1.34eV，其最高转换效率约为30%

1.9. Swanson

• 1.9.1. Swanson认为好走之路都是下坡路，他选择了光伏

• 1.9.2. Swanson选择集成电路制作中也使用的硅材料进军光伏产业，却无法复用在当时已经发展很多年的集成电路制作工艺

  • 1.9.2.1. 集成电路追求在一片硅晶圆中，尽可能容纳更多的晶体管，制作过程中使用的材料与设备相对昂贵，将集成电路制作工艺引入光伏领域，只能加重光伏行业的成本噩梦

• 1.9.3. 光伏电池的主体由单个大型的PN结组成，关注光电的转换效率与实现成本，以挑战生物燃料与核动力发电

• 1.9.4. 第一条原则光伏电池必须具有足够长的寿命，以均摊使用成本，在制作过程中尽可能不采用有毒物质，以降低回收成本

  • 1.9.4.1. 今天的光伏电池可以连续运行25年之久

  • 1.9.4.2. 这一条设计原则主要为了如何省钱

• 1.9.5. 第二条原则是尽可能提高光电转换效率

  • 1.9.5.1. 他设计的光伏电池使用背电极，防止表面连接线挡住阳光，以提高单位吸光面积

  • 1.9.5.2. Swanson对光伏电池的表面进行了光学处理，在降低反射率的同时尽可能地提高吸光率，并使用抗反射涂层增加光的通过率，以进一步提高光伏电池的转化效率

1.10. 2006年，特斯拉的Elon Musk建议他的表兄弟Peter Rive和Lyndon Rive成立SolarCity公司，进军城市光伏服务业务

1.11. 隆基股份

• 1.11.1. 中国的隆基股份，引导了光伏产业的金刚线革命

• 1.11.2. 金刚线最初用于切割蓝宝石，2010年左右用于硅片切割，在中国逐步完成设备与材料的国产化，极大降低成本之后，大规模应用于光伏行业

• 1.11.3. 与国外进口的砂浆切割机相比，这种切割技术，具有“细”​“韧”​“锋”三个特点

  • 1.11.3.1. “细”使得切割过程中损耗低，节约成本

  • 1.11.3.2. ​“韧”和“锋”使得切割速度更快，以提高效率

1.12. 在我们有限的生命或者更长的一段时间里，太阳光是一种可再生的清洁能源，而光伏电池并不是

• 1.12.1. 在光伏电池的制作过程中，会消耗大量的能量，在生命终结时也会带来一定的污染

• 1.12.2. 在地球的表面，光伏电池不能全天候运行，并网供电时也有许多问题

• 1.12.3. 这些不利因素是光伏产业可持续发展的挑战

1.13. 我国掌握了光伏领域的全产业链，掌握了“从光到电”的一切，在光伏领域独占鳌头

2. 从电到光

2.1. 1907年，Henry Round在马可尼公司工作时，发现在碳化硅晶体的两边通电后，将有微光发出

2.2. 1915～1917年是爱因斯坦的第二个科学创作高峰

• 2.2.1. 在此期间，爱因斯坦提出了广义相对论

• 2.2.2. 1916年，他还在“关于辐射的量子理论”这篇文章中，提出自发辐射概念

2.3. 物质发光大致由生物发光、化学发光、声致发光、机械应力发光、电致发光、热致发光、电子束发光、光致发光等一系列方法组成

• 2.3.1. 爱因斯坦的自发辐射理论，可以完全解释所有发光形式

• 2.3.2. 这些发光最终是因为电子的能级跃迁

2.4. 基态是电子能量最稳定的状态，被激发到高能级后的电子，总会试图回到基态

2.5. 物质的普通发光形式，无论是热致发光、电子束发光、光致发光还是电致发光等方式，遵循的原理均为“受激吸收”与“自发辐射”​

2.6. 通光源，如白炽灯、荧光灯、LED灯的发光均基于自发辐射原理，主要应用领域为照明与显示

2.7. 电致发光最典型的应用之一为用于照明的发光二极管(LED)

• 2.7.1. 从制作出LED的雏形到今天，已过去近百年时间

• 2.7.2. 这百年LED史册是一部励志史

2.8. 1927年前后，苏联技术专家Oleg Vladimirovich Losev观察到氧化锌与碳化硅二极管除了具有整流功能之外，还能够发光

2.9. 1936年，法国科学家Destriau发现将ZnS粉末放入油性溶液，并施加电场后，这种粉末可以发光

• 2.9.1. 这是人类历史上第一次LED发光实验

2.10. 1962年10月，德州仪器使用GaAs晶体，制作出第一个可商用的红外光LED，距离可商用的红光LED仅一步之遥

2.11. 1962年10月，在通用电气工作的Holonyak展示了一种能够发出红光的LED，Holonyak因此被称为“可见光LED之父”

2.12. 并不是所有半导体材料都能发光

• 2.12.1. 半导体材料分为直接带隙与间接带隙材料，其中直接带隙材料更加容易发光，而间接带隙材料不易发光

• 2.12.2. 直接带隙材料，指在材料的能带色散图中，价带顶与导带底在波矢k空间的横坐标一致，而间接带隙材料不一致

• 2.12.3. 在直接带隙材料中，导带中的电子仅需要释放能量即可完成自发辐射，并释放出光子，受激吸收与自发辐射不需要改变动量

• 2.12.4. 间接带隙材料不易发光，是因为电子跃升时，除了能量之外，还需要调整动量，降低了发光的几

2.13. 电致发光除了可以应用于照明，更大的应用场景为显示

• 2.13.1. 显示与照明的发光原理一致

• 2.13.2. 照明系统由单个或者多个点光源组成

2.14. 液晶显示器(Liquid Crystal Display，LCD)

• 2.14.1. LCD显示器的背光源透过液晶与偏振片后，形成不同灰阶的亮度，并抵达RGB三原色滤光片后形成像素

2.15. 电致发光显示器(Electroluminescent Display，ELD)

2.16. 基于有机材料的显示器，被称为有机电致发光显示器(Organic ELD，OELD)

• 2.16.1. 邓青云来自我国香港地区，被后人称为OLED之父

• 2.16.2. OLED可以在玻璃、硅晶圆、塑料薄膜、金属箔，甚至纺织品等多种衬底之上制作

• 2.16.3. 对衬底材料选择的高度自由，使其在光电领域中具有非常多的应用场景

2.17. 与无机半导体类似，有机半导体也可以进行“掺杂”​，形成P型与N型

• 2.17.1. P型与N型有机半导体的多数载流子也分别是空穴和电子

2.18. 与无机半导体相比，有机半导体具有许多奇妙的特性，包括较轻的质量、柔和的机械特性、可以在低温环境下加工等

• 2.18.1. 有机半导体可以使用非常廉价的技术手段制作，如喷墨打印、旋转涂布与蒸镀等，这些特性使得有机半导体得到了更多的关注，最终在智能手机的显示屏中找到了用武之地

2.19. 在AMOLED中，最底层是玻璃基板，其上是薄膜晶体管(Thin Film Transistor，TFT)开关阵列，这个阵列由大量TFT晶体管组成

• 2.19.1. TFT的工作原理与MOSFET晶体管类似，在OLED显示屏中作为点阵开关，决定某个像素点是否发光

2.20. OLED的工作原理并不复杂，最难实现的环节依然在于制作设备与材料

• 2.20.1. 技术实现难度最高的设备是真空蒸镀机，日本的一个小公司Tokki垄断着这种蒸镀机的制作，这种蒸镀机也被称为OLED领域的光刻机

2.21. 有机材料是化学的天堂

2.22. 设备与材料之外，更为重要的是能将其整合在一起，率先制作出OLED屏幕并用于智能手机的工厂

• 2.22.1. 三星电子不仅有制造业，在基础物理与化学领域更加实力非凡

2.23. 传统LED基于无机半导体材料实现，与基于有机物的OLED的实现方式不同，其显示延时与功耗也更低，但是直接用作发光源，制作显示器的困难却非常巨大

• 2.23.1. MiniLED显示器，也只是使用了密度更高的LED作为背光光源而已

2.24. 照明与显示领域，围绕“光”展开，使用的材料绝大多数为化合物半导体，在集成电路中无所不能的元素半导体硅是间接带隙材料，不易发光

2.25. “光”代表着通信，​“电”是集成电路的代名词

• 2.25.1. 如果硅能够发光，意味着计算、存储与通信这三大领域在集成电路中可以完美地融合在一起

• 2.25.2. 这种融合，如果能够逐级放大到下游领域，将引发一场不小的变迁

• 2.25.3. 光电融合的另一种方案是使用“能发光”的化合物半导体制作集成电路
