白平衡算法中如何保留原始光源色的方法

目录

1. 色温坐标定义

2. ROI 矩形选区定义

3.常见白平衡光源色温保留方法

方法 1：α 偏移插值法

方法 2：色度偏移权重非线性映射

方法 3：偏移量硬限幅法

方法 4：ROI 分区独立目标白点法

方法 5：主光源偏移加权‑多 ROI 混合白平衡

方法 6：色温‑增益 LUT 查表法，定点嵌入式最优方案

方法 8：时间域色温记忆锁存

4.所有方案原理本质总结

5.不同方案选型指南

        假设按照如下需求构建白平衡色温坐标系：

1. 色温坐标定义

取通道比值构建二维色温平面（最经典的色度‑比值空间，避开亮度干扰）

(x=R/G, y=B/G)

• 暖光源（低色温，烛光、黄灯）：R/G ↑、B/G ↔ 坐标靠右下方
• 冷光源（高色温，阴天、荧光、天光）：B/G ↑、R/G ↔ 坐标靠左上方

2. ROI 矩形选区定义

在 (R/G)‑(B/G) 二维平面划定矩形搜索窗口：

落在矩形内的像素即为候选白点像素，用于光源色温统计。

只有像素色度落在该矩形内，才纳入有效白点样本； 额外增加亮度阈值，剔除过曝饱和、低亮度噪声像素。

        常规自动白平衡通病： 算法强制把采样白点 ((R/G,B/G)) 拉到中性白点 ，R 增益、B 增益强制修正至 G 通道，直接抹除环境光源本身的暖色 / 冷色底色； 无法做到这样的诉求：白点只用作光源色温识别，白平衡增益不要强行归一到纯白，保留光源固有色度偏移。

        常用的主控中，一般会设置Rgain和Bgain的偏置，对其使用固定的偏置进行冷暖色色调的调整。但是这样有一个问题，同样色温下白平衡增益会不一样，如果使用固定偏置的话，图像的色调不够平滑，可能存在较大色调差异。比如低色温下的A光源，在中低亮度下假设Rgain=284,Bgain=669,但是到较低照度下Rgain=306,Bgain=960.Rgain的变化相对比较小，而Bgain的变化相对比较大，如果使用固定的偏色对其进行光源色的保留，那么图像在这两种情况下色片可能存在较大差异，导致同样在A色光源下出现不同的色调表现。

        那么，如何在当前色温坐标系的基础上构建保留原始光源色的计算逻辑呢？

可以有一下的方法，其中一下方法中都是针对D65理想光源下的白点做的理论分析。

3.常见白平衡光源色温保留方法

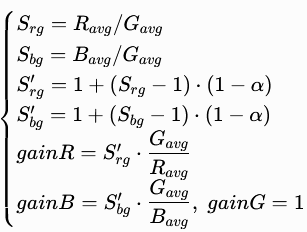

方法 1：α 偏移插值法

• α∈[0,1]，白化强度；极端冷暖光源压低 α
• 优点：计算简单、定点友好、绝大多数 ISP 原生适配
• 缺点：全局单一线性插值，冷暖光源的保留权重不可非线性定制

方法 2：色度偏移权重非线性映射

光源色温偏差越大，就越强制保留环境色；靠近中性日光则正常白化。

1. 计算 RAW 白点色度到中性点的欧氏距离

1. 白化强度 α 随距离负相关：

• dist≈0（中性日光）→ α≈1，正常白平衡
• dist 很大（深黄、深蓝极端色温）→ α 趋近 0，最大限度锁住光源色

之后带入方法 1 公式求解增益。

优势

        自动自适应，不需要手动划分多个矩形 ROI 分区； 光源越极端，环境色留存越强；适合室内暖灯、黄昏、蓝色天光场景。

方法 3：偏移量硬限幅法

设定允许留存的最大色偏阈值

1. 原生偏移

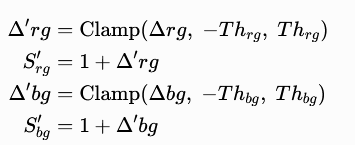

2. 钳位校正之后剩余偏移，不能超过设定阈值：

再计算增益：

举例

设置允许最大暖色偏移 +0.2，冷偏移‑0.2

• RAW 白点 Srg=1.4，Δrg=0.3；钳位后剩余偏移 0.2，S'rg=1.2 校正后 R/G=1.2，依旧偏暖，不会强行压回 1

优缺点

优点：画面色偏不会过度夸张，有上限，调试简单； 缺点：固定阈值，多光源场景适应性差。

方法 4：ROI 分区独立目标白点法

在 RAW‑R/G、B/G 二维色温坐标系划分多个矩形 ROI 色温区，每个分区设置专属目标白点，而不是统一强制 (1,1) 示例锚点配置：

1. 暖光 ROI (R/G>1.1,B/G<0.9)：目标白点 (1.25,0.75)
2. 中性 ROI：目标白点 (1.0,1.0)
3. 冷天光 ROI (R/G<0.9,B/G>1.1)：目标白点 (0.8,1.2)

当白点样本落在对应矩形 ROI，直接取用该分区固定目标色度 ((S'rg,S'bg))

特点

适合固定光源场景：室内黄灯、荧光灯、阴天天光； 光源类型固定，直接预设校正之后希望保留的色偏； 多用于车载 ISP、监控摄像头固定环境。

方法 5：主光源偏移加权‑多 ROI 混合白平衡

画面存在多种光源，多个色度矩形 ROI 都检出有效白点：

1. ROI‑1 暖光，样本数量 N1，原生色度 (Srg1,Sbg1)
2. ROI‑2 中性日光，样本数量 N2
3. ROI‑3 冷光源 N3

加权得到综合原始光源色度：

之后再使用 α 柔性白化。

优势：多光源环境下，保留占比最高环境光的底色，不会被中性白点强行冲淡环境色调。

方法 6：色温‑增益 LUT 查表法，定点嵌入式最优方案

预先标定色温‑色度偏移表：

1. 根据 RAW 计算出色温 T；
2. 查询 LUT 得到该色温对应的允许残留色偏；
3. 输出目标 S'rg S'bg，计算 R、B 增益。

举例：

• 2800K 暖黄光 → 固定残留偏移 R/G=1.28 B/G=0.72
• 6500K 日光 → R/G=1 B/G=1
• 9000K 冷天光 → R/G=0.82 B/G=1.18

优势

全定点查表，没有复杂实时运算；可针对自家 Sensor 光谱响应预先校准，抵消 Sensor 串扰、通道串色；手机、IPC 项目广泛采用。

方法 7：时间域色温记忆锁存

检测光源没有发生切换时，锁存上一帧原生光源色度偏移； 即便本帧白点样本波动，校正目标色度沿用历史偏移，只做小幅度更新。

本质：锁定已经识别出来的光源色，抑制白点噪声扰动带来环境色忽有忽无，适合视频流。

4.所有方案原理本质总结

全部保留光源色的实现思路只有三类底层逻辑：

1. 线性衰减偏移：只消除一部分 RAW 色度相对于 (1,1) 的偏移（α 插值、非线性衰减）
2. 硬约束目标色度：设置非 (1,1) 的目标白点、偏移限幅、色温 LUT 锚点
3. 统计层优化：中位数取光源色度、多光源加权、时序锁定光源偏移

5.不同方案选型指南
