liunx网络

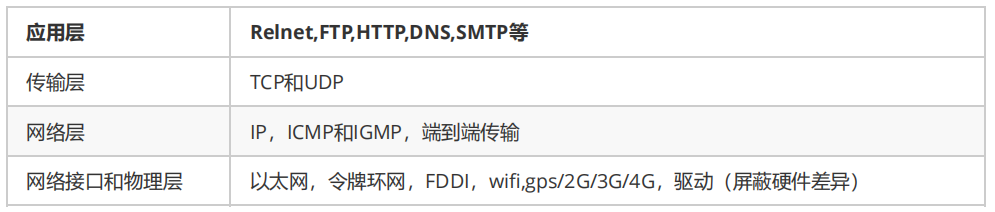

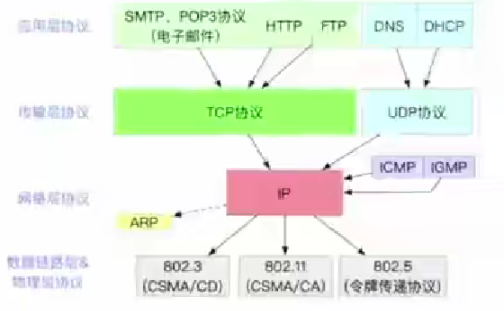

2.TCP/IP协议数据单元封装

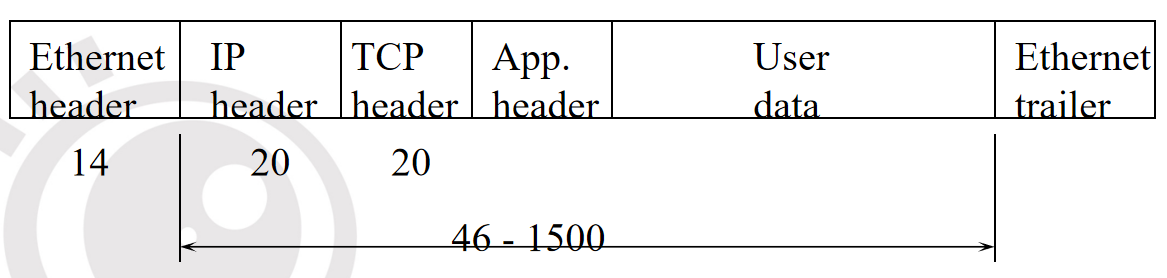

tcp/ip格式

以太网头

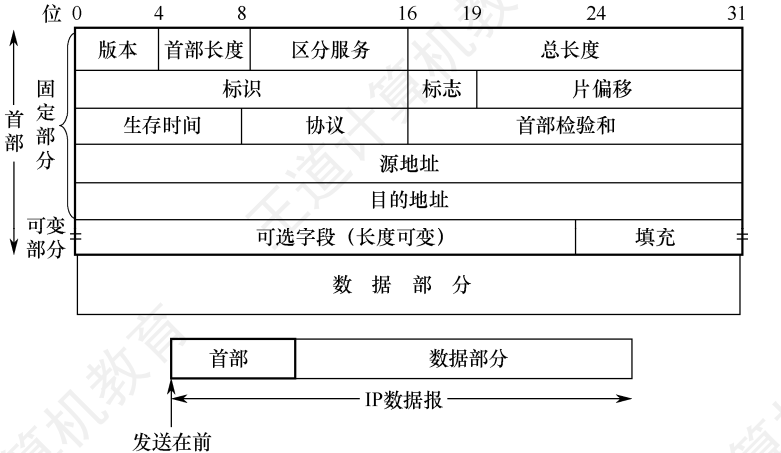

IP头

• 版本。占4位。指IP的版本，IPv4数据报中该字段的值是4。
• 首部长度。占4位。以4B为单位，最大可表示的首部长度为60B（15×4B）。最常用的首部长度是20B（5×4B），该字段的值是5，此时不使用任何可选字段。
• 总长度。占16位，指首部和数据之和的长度，单位为字节，因此数据报的最大长度为65535B。以太网帧的最大传送单元（MTU）为1500B，因此当一个IP数据报封装成帧时，数据报的总长度（首部加数据）一定不能超过下面的数据链路层的MTU值。
• 标识。占16位。它是一个计数器，每产生一个数据报就加1，并赋值给标识字段。但它并不是“序号”(因为IP是无连接服务）。当一个数据报的长度超过网络MTU时，必须分片，此时每个数据报片都复制一次标识号，以便能正确地重装成原来的数据报。
• 标志（Flag）。占3位。标志字段的最低位为MF，MF=1表示后面还有分片，MF=0表示最后一个分片。标志字段中间的一位是DF，只有当DF=0时才允许分片。
• 片偏移。占13位。它指出较长的数据报在分片后，某片在原数据报中的相对位置，片偏移以8B为偏移单位。除最后一个分片外，每个分片的长度一定是8B的整数倍。
• 生存时间（TTL）。占8位。数据报在网络中可通过的路由器数的最大值，标识数据报在网络中的寿命，以确保数据报不会永远在网络中循环。路由器在转发数据报前，先将TTL减1。若TTL被减为0，则该数据报必须丢弃。
• 协议。占8位。指出此数据报携带的数据使用何种协议，即数据报的数据部分应上交给哪个协议进行处理，如TCP、UDP等。其中值为6表示TCP，值为17表示UDP。
• 首部检验和。占16位。它只检验数据报的首部，不包括数据部分，不检验数据部分可减少计算的工作量。数据报每经过一个路由器，其首部中的某些字段(如生存时间、总长度、标志、片偏移、源/目的地址)都可能发生变化，因此路由器都要重新计算首部检验和。首部检验和的计算方法与UDP和TCP的检验和的计算方法相同，
• 源地址字段。占4B，标识发送方的IP地址。
• 目的地址字段。占4B，标识接收方的IP地址。

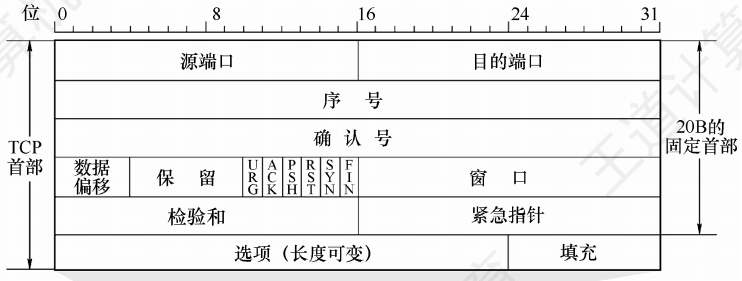

tcp头

• 源端口和目的端口。各占2B。分别表示发送方和接收方使用的端口号。
• 序号。占4B，范围为0～2^32-1，共2^32个序号。TCP连接中传送的字节流中的每个字节都要按顺序编号，序号字段值指的是本报文段所发送的数据的第一个字节的序号。例如，一报文段的序号字段值是301，而携带的数据共有100B，表明本报文段的数据的最后一个字节的序号是400，因此下一个报文段的数据序号应从401开始。
• 确认号。占4B，是期望收到对方下一个报文段的第一个数据字节的序号。若确认号为N，则表明到序号N-1为止的所有数据都已正确收到。例如，B正确收到了A发送过来的一个报文段，其序号字段是501，而数据长度是200B（序号501～700），这表明B正确收到了A发送的到序号700为止的数据。因此B期望收到A的下一个数据序号是701，于是B在发送给A的确认报文段中把确认号置为701。
• 4)数据偏移(首部长度)。占4位，这里不是IP数据报分片的那个数据偏移，而是表示首部长度（首部中还有长度不确定的选项字段），它指出TCP报文段的数据起始处距离TCP报文段的起始处有多远。“数据偏移”的单位是32位（以4B为计算单位）。因为4位二教育进制数能表示的最大值为15，所以TCP首部的最大长度为60B。
• 5）保留。占6位，保留为今后使用，但目前应置为0。
• 6）紧急位URG。当URG=1时，表明紧急指针字段有效。它告诉系统此报文段中有紧急数据，应尽快传送（相当于高优先级的数据）。紧急数据被插入至报文段数据的最前面，而在紧急数据后面的数据仍是普通数据，因此要与首部中的紧急指针字段配合使用。
• 7）确认位ACK。仅当ACK=1时确认号字段才有效。当ACK=0时，确认号无效。TCP规定，在连接建立后所有传送的报文段都必须把ACK置1。
• 8)推送位PSH（Push)。两个应用进程进行交互式通信时，都希望在键入一个命令后立即就能收到对方的响应，此时发送方TCP把PSH置1，接收方TCP收到PSH=1的报文段后，就尽快交付给接收应用进程，而不再等到整个缓存都填满了后再向上交付。
• 9）复位位RST（Reset）。当RST=1时，表示TCP连接中出现严重差错（如主机崩溃等），必须释放连接，然后重新建立传输连接。此外，它还可用于拒绝一个非法的报文段。
• 10)同步位SYN。当SYN=1时表示这是一个连接请求或连接接受报文。当SYN=1，ACK=0时，表明这是一个连接请求报文，若对方同意建立连接，则应在响应报文中使用SYN=1，ACK=1。关于连接的建立和释放，
• 终止位FIN(Finish)。用来释放一个连接。当FIN=1时，表明此报文段的发送方的数据已发送完毕，并要求释放传输连接。
• 12)窗口。占2B，范围为0～216-1。窗口值告诉对方，从本报文段首部中的确认号算起，接收方目前允许对方发送的数据量(以字节为单位)。接收方的数据缓存空间是有限的，因此窗口值作为接收方让发送方设置其发送窗口的依据。例如，设确认号是701，窗口字段是1000。这表明，从701号算起，发送此报文段的一方还有接收1000字节数据（字节序号为701～1700）的接收缓存空间。13）检验和。占2B。检验和字段检验的范围包括首部和数据两部分。计算检验和时，和UDP一样，要在TCP报文段的前面加上12B的伪首部（只需将UDP伪首部的协议字段的17改成6，UDP长度字段改成TCP长度，其他的和UDP一样）。
• 紧急指针。占2B。紧急指针仅在URG=1时才有意义，它指出本报文段中的紧急数据的字节数（紧急数据在报文段数据的最前面）。即使窗口为零，也可以发送紧急数据。
• 选项。长度可变，最长可达40B。当不使用选项时，TCP首部长度是20B。TCP最初只规定了一种选项,即最大报文段长度（Maximum Segment Size,MSS）,它是TCP报文段中的数据字段的最大长度。之后又陆续增加了窗口扩大、时间戳等选项，具体请参见教材。
• 填充。这是为了使整个首部长度是4B的整数倍。

tcp面向连接的可靠的传输

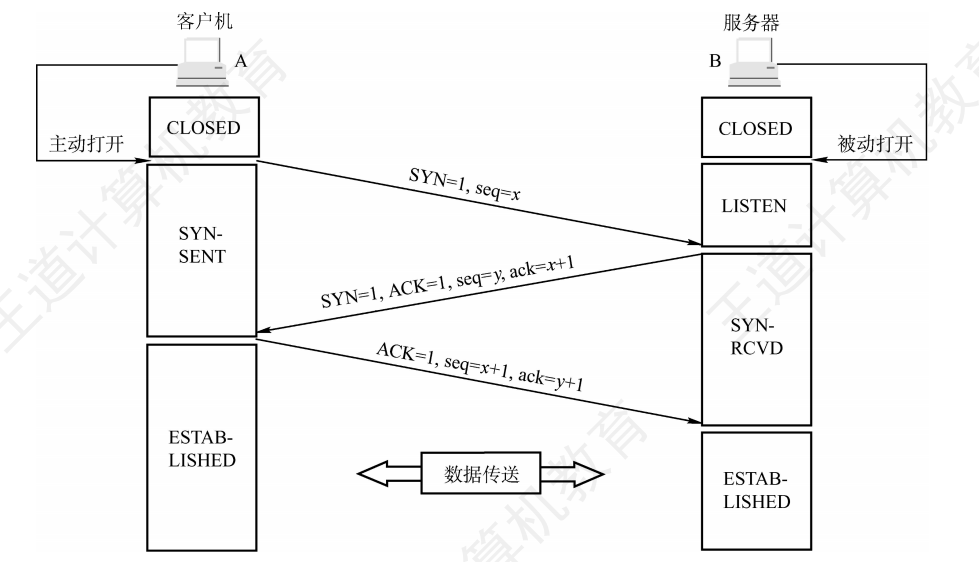

tcp连接(三次握手）

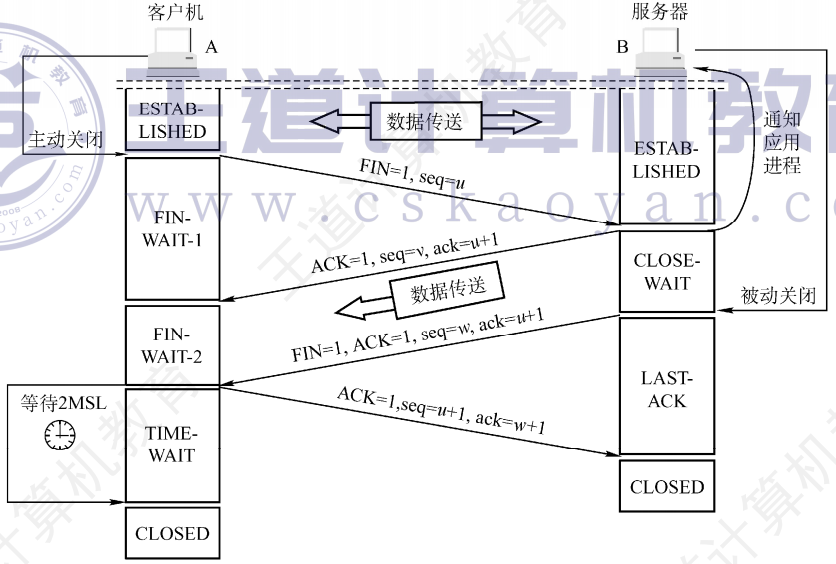

tcp释放

        处于 TIME_WAIT状态的套接字会等待 ​2MSL​（Maximum Segment Lifetime，最大报文段生存时间，通常为 30秒、1分钟或 2分钟）的时间后才会彻底消失。在这段 TIME_WAIT的等待期内，​这个套接字（IP地址和端口的组合）仍然被认为是被占用的

socket函数

int socket(int domain,int type,int protocol);

• 参数
  • domain
    • AF_INET
    • AF_INET6
    • AF_UNIX,AF_LOCAL
    • AF_NETLINK
    • AF_PACKET
  • type
    • SOCK_STREAM: 流式套接字，唯一对应于TCP
    • SOCK_DGRAM:数据报套接字，唯一对应着UDP
    • SOCK_RAW:原始套接字
  • protocol
    • 一般填0，原始套接字编程时需填充
• 返回值
  • 成功返回文件描述符
  • 出错返回-1

如果是IPV6编程，要使用struct sockddr_in6结构体（man 7 IPV6）,通常使用struct sockaddr_storage来编程。

bind函数

//给一个网络套接字（Socket）分配一个具体的地址和端口号

int bind(int sockfd,const struct sockaddr *addr,socklen_t addrlen)

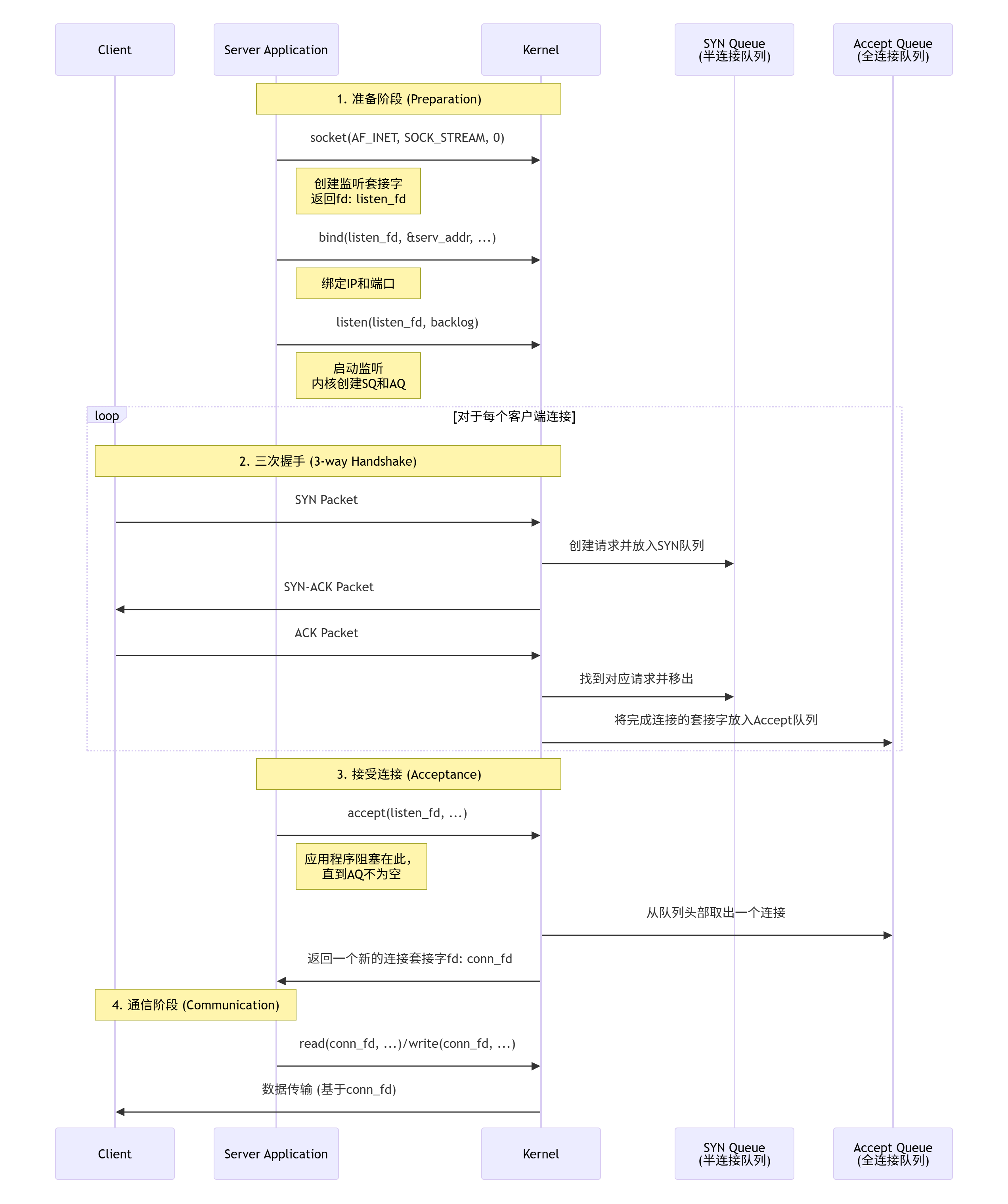

listen() 函数详解

1. 函数原型与参数

int listen(int sockfd, int backlog);

• ​**sockfd​：这是通过 socket() 函数创建并已用 bind() 绑定到某个端口的套接字描述符。调用 listen() 后，这个套接字就从 ​主动套接字​（用于发起连接）转变为 ​被动套接字**​（用于接受连接）。
• ​**backlog​：这是指已完成三次握手（ESTABLISHED）的连接队列的最大长度**。
  • 内核维护两个队列​：
    1. ​未完成连接队列（SYN_RCVD 状态）​​：存放已收到客户端SYN包、正在等待完成三次握手的连接。
    2. ​已完成连接队列（ESTABLISHED 状态）​​：存放已完成三次握手、等待服务器调用 accept() 取走的连接。

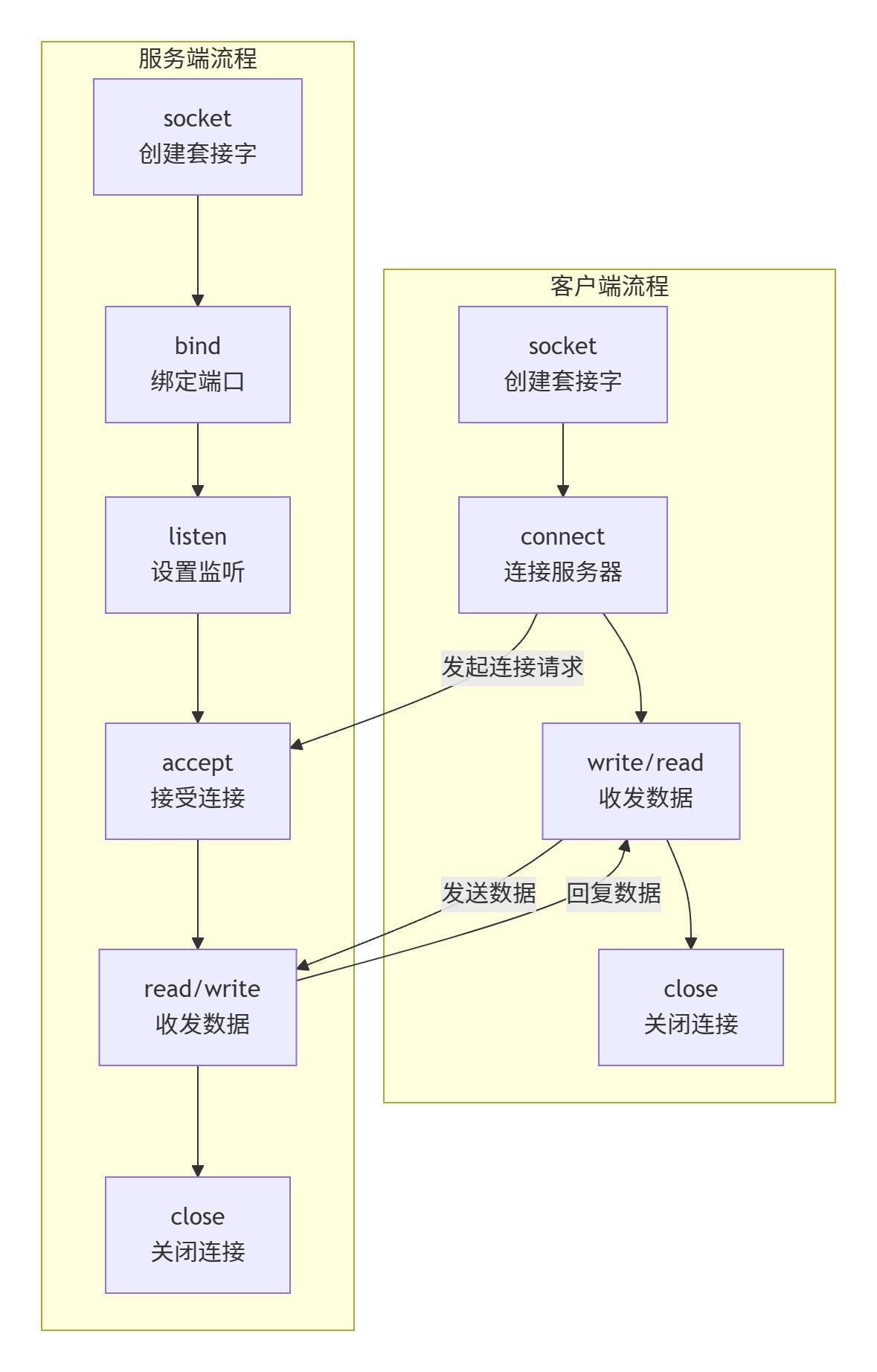

accept()函数

//从内核已完成的连接队列中取出一个连接，并为它创建一个新的套接字​

服务器端

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>

#define PORT 8888
#define BUFFER_SIZE 1024

int main() {
    int server_fd, new_socket;
    struct sockaddr_in address;
    int addrlen = sizeof(address);
    char buffer[BUFFER_SIZE] = {0};

    // 1. 创建套接字
    if ((server_fd = socket(AF_INET, SOCK_STREAM, 0)) == 0) {
        perror("socket failed");
        exit(EXIT_FAILURE);
    }

    // 2. 设置套接字选项（避免"Address already in use"错误）
    int opt = 1;
    if (setsockopt(server_fd, SOL_SOCKET, SO_REUSEADDR, &opt, sizeof(opt))) {
        perror("setsockopt failed");
        close(server_fd);
        exit(EXIT_FAILURE);
    }

    // 3. 绑定地址和端口
    address.sin_family = AF_INET;
    address.sin_addr.s_addr = INADDR_ANY; // 绑定所有网卡
    address.sin_port = htons(PORT);       // 端口转换为网络字节序

    if (bind(server_fd, (struct sockaddr *)&address, sizeof(address)) < 0) {
        perror("bind failed");
        close(server_fd);
        exit(EXIT_FAILURE);
    }

    // 4. 开始监听
    if (listen(server_fd, 3) < 0) {
        perror("listen failed");
        close(server_fd);
        exit(EXIT_FAILURE);
    }

    printf("Server listening on port %d...\n", PORT);

    // 5. 接受客户端连接
    if ((new_socket = accept(server_fd, (struct sockaddr *)&address, (socklen_t*)&addrlen)) < 0) {
        perror("accept failed");
        close(server_fd);
        exit(EXIT_FAILURE);
    }

    // 打印客户端信息
    char client_ip[INET_ADDRSTRLEN];
    inet_ntop(AF_INET, &(address.sin_addr), client_ip, INET_ADDRSTRLEN);
    printf("Client connected from %s:%d\n", client_ip, ntohs(address.sin_port));

    // 6. 通信循环
    while (1) {
        // 读取客户端数据
        ssize_t bytes_read = read(new_socket, buffer, BUFFER_SIZE);
        if (bytes_read < 0) {
            perror("read failed");
            break;
        } else if (bytes_read == 0) {
            printf("Client disconnected\n");
            break;
        }

        printf("Received: %s", buffer);

        // 回显给客户端
        if (write(new_socket, buffer, bytes_read) < 0) {
            perror("write failed");
            break;
        }

        // 清空缓冲区
        memset(buffer, 0, BUFFER_SIZE);
    }

    // 7. 关闭连接
    close(new_socket);
    close(server_fd);
    return 0;
}

客户端

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>

#define PORT 8888
#define SERVER_IP "127.0.0.1" // 本地回环地址
#define BUFFER_SIZE 1024

int main() {
    int sock = 0;
    struct sockaddr_in serv_addr;
    char buffer[BUFFER_SIZE] = {0};

    // 1. 创建套接字
    if ((sock = socket(AF_INET, SOCK_STREAM, 0)) < 0) {
        perror("socket creation failed");
        exit(EXIT_FAILURE);
    }

    // 2. 设置服务器地址
    serv_addr.sin_family = AF_INET;
    serv_addr.sin_port = htons(PORT);

    // 将IP地址从文本转换为二进制形式
    if (inet_pton(AF_INET, SERVER_IP, &serv_addr.sin_addr) <= 0) {
        perror("invalid address/address not supported");
        close(sock);
        exit(EXIT_FAILURE);
    }

    // 3. 连接服务器
    if (connect(sock, (struct sockaddr *)&serv_addr, sizeof(serv_addr)) < 0) {
        perror("connection failed");
        close(sock);
        exit(EXIT_FAILURE);
    }

    printf("Connected to server at %s:%d\n", SERVER_IP, PORT);

    // 4. 通信循环
    while (1) {
        printf("Enter message (type 'exit' to quit): ");
        fgets(buffer, BUFFER_SIZE, stdin);

        // 检查退出命令
        if (strncmp(buffer, "exit", 4) == 0) {
            printf("Exiting...\n");
            break;
        }

        // 发送消息给服务器
        if (send(sock, buffer, strlen(buffer), 0) < 0) {
            perror("send failed");
            break;
        }

        // 接收服务器回显
        ssize_t bytes_received = read(sock, buffer, BUFFER_SIZE);
        if (bytes_received < 0) {
            perror("read failed");
            break;
        } else if (bytes_received == 0) {
            printf("Server disconnected\n");
            break;
        }

        printf("Server echo: %s", buffer);

        // 清空缓冲区
        memset(buffer, 0, BUFFER_SIZE);
    }

    // 5. 关闭连接
    close(sock);
    return 0;
}

send和write之间的对比

rcv和read之间的对比

都是多了一个flag参数

flag：

        0：和read、write一样

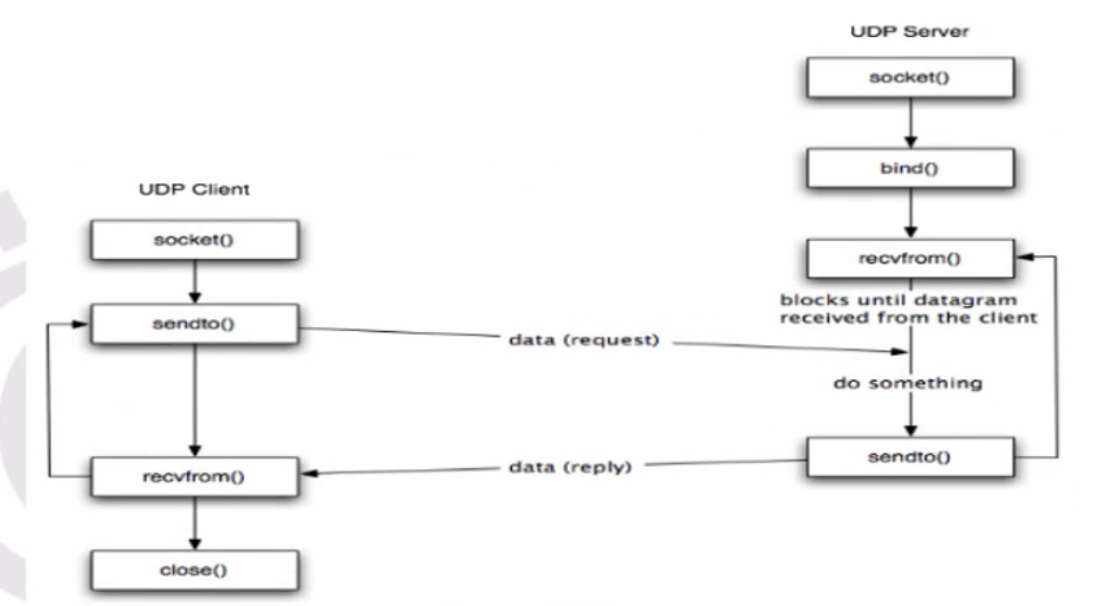

udp

实时性低，用在音视频和dns域名解析

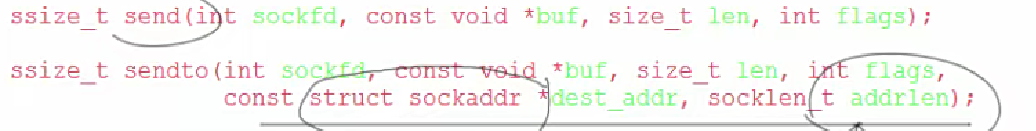

对比send和sendto

因为没有没有建立连接，所以需要再发送的时候添加ip和端口

对比recv和recvfrom

同理

bzero

IO多路复用

1.IO模型

• 阻塞I/0：·最常用
• 非阻塞I/0：·可防止进程阻塞在I/0操作上，需要轮询-
• I/0多路复用：·允许同时对多个I/0进行控制
• 信号驱动I/0：·一种异步通信模型

2.阻塞I/O

        在写操作时发送阻塞的情况要比读操作少。主要发生在要写入的缓冲区的大小小于要写入的数 据量的情况下。 这时，写操作不进行任何拷贝工作，将发送阻塞。 一但发送缓冲区内有足够多的空间，内核将唤醒进程，将数据从用户缓冲区中拷贝到相应的发送数据缓冲区。

3.非阻塞I/O
