TFT显示屏原理（3）——灰阶是怎么炼成的

要理解灰阶，首先得理清从「电压」到「亮度」的完整链路：

当 TFT 导通时，源极驱动器输出的灰阶电压加载到像素电极与对侧公共电极之间，形成电场。液晶分子具有介电各向异性，会沿电场方向发生偏转。每一种偏转角度对应一种透光率，也就对应一种亮度等级——这就是灰阶的物理基础。

这里有个关键点：虽然我们常说“加电压”，但实际上加载在液晶两端的电压必须是交流的（极性反转），而不能是恒定的直流电。原因很简单：液晶分子含有离子杂质，若长期施加单向直流电场，正负离子会分别向两极移动并堆积，产生电解效应和电荷残留。这不仅导致液晶材料化学降解（寿命缩短），还会引起图像残留（烧屏）和闪烁。因此，驱动 IC 输出的灰阶电压本质上是一系列极性交替变化的交流电压，其有效值（RMS）决定了灰阶的亮度。

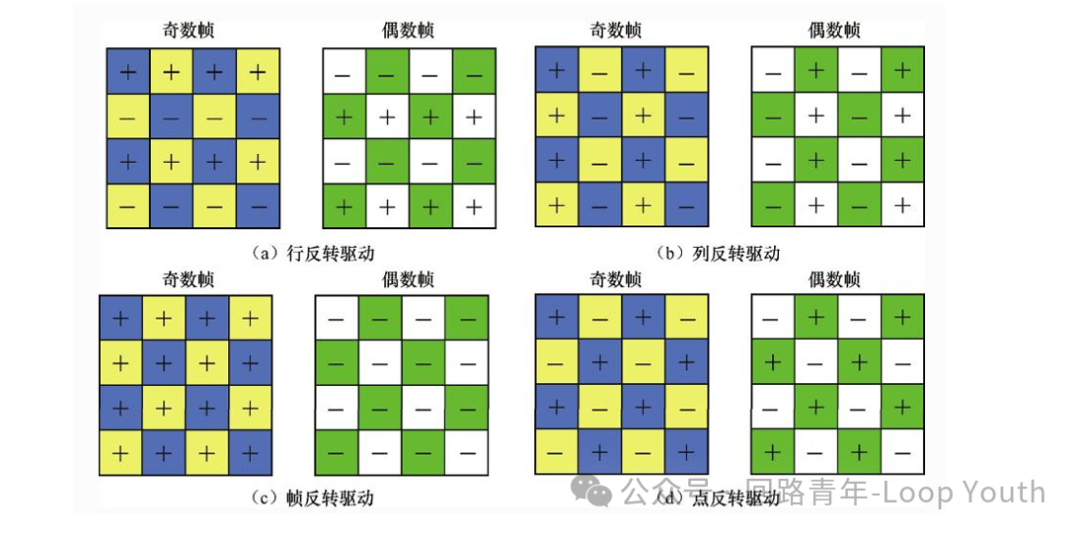

常见的像素反转方式有行反转(Row Inversion)，列反转(Column Inversion)，帧反转(Frame Inversion)和 点反转(Dot Inversion)。

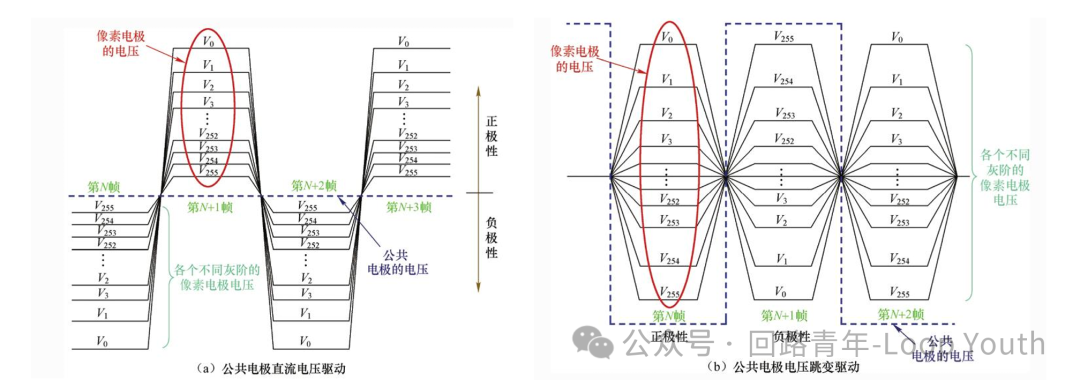

实现极性反转有两种方式：一是 COM 极电压保持不变；二是 COM 极电压随帧率跳变。

当 COM 极电压不变时，可使用所有反转方式；当 COM 极电压交变时，只能使用帧反转和行反转（因为同一行内的 COM 极连在一起，无法同时存在两种极性）。

「电压」

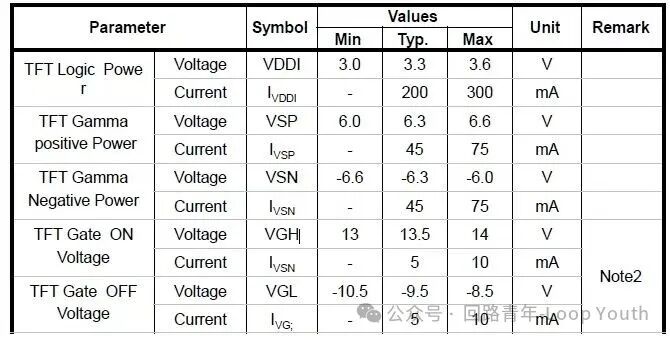

我们先来看下某款TFT-LCD屏的datasheet，了解几个很重要的电压参数。

VGH (Gate High) / VGL (Gate Low)

VGH：给选中行的栅极加高电平，使 TFT 的栅源电压 VGS 超过阈值电压 Vth，TFT 进入线性区充分导通，源极送来的灰阶电压得以写入像素电容 Clc 和存储电容 Cs。

电压不足的后果：TFT 导通电阻 Ron 变大，像素充电时间常数 τ = Ron × C_pixel 变大，在固定的行选通时间内充不到目标电压 → 亮度偏暗、水平方向亮度渐变（靠近源极驱动端亮、远端暗）、灰阶失真。

VGL：扫描脉冲结束后，栅极加负压，使 TFT 栅源电压 VGS 显著低于阈值，强制 TFT 深度截止，关态漏电流极小，像素电荷被锁住直到下一帧。

电压不够负的后果：TFT 关不严，像素电荷通过 TFT 泄漏 → 亮度下降、串扰、闪烁、残影。

VGH 负责"让这一行的 TFT 充分导通，赶紧把数据充进去"；VGL 负责"让这一行的 TFT 彻底关死，把电荷死死锁住"。

VSP (Source Positive) / VSN (Source Negative)

VSP（有时也称 AVDD）：源极驱动 IC 的正电源轨，灰阶电压中的正极性部分由 VSP 经 DAC 和伽马电路分压产生。

VSN（有时也称 AVEE）：源极驱动 IC 的负电源轨，灰阶电压中的负极性部分由 VSN 经内部电路产生。

VSP/VSN 是源极驱动 IC 的"正负双缸发动机"，灰阶电压的正负摆动都从这两个电源轨里取能量。它们直接决定了灰阶电压的精度、对比度和图像均匀性。

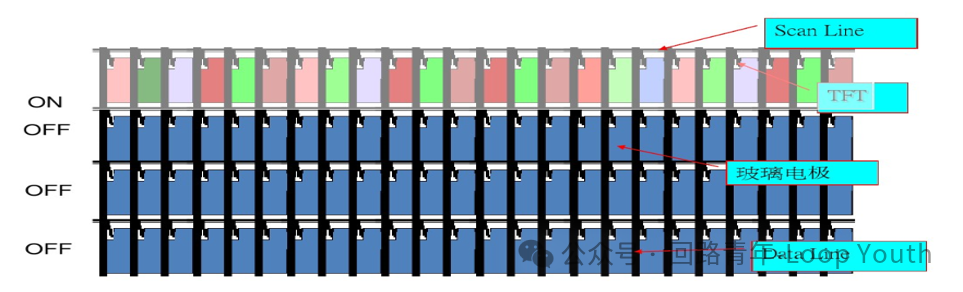

现在我们结合这几个电压，回顾一下上篇文章提到的显示矩阵的驱动逻辑：

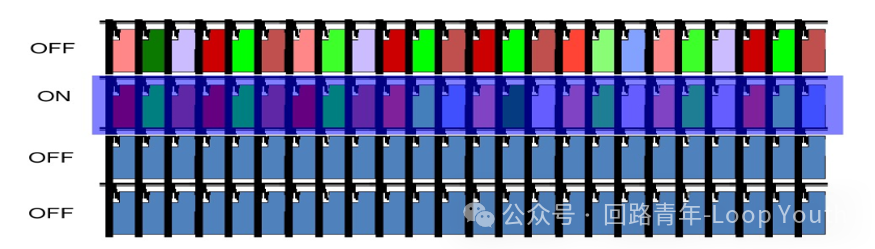

1.某一行栅极线收到 VGH → 这一行 TFT 导通

2.同时，源极驱动 IC 利用 VSP/VSN 提供的双极性电源，通过内部 DAC 输出精确的灰阶电压

3.灰阶电压经导通的 TFT 写入像素

4.该行扫描结束，栅极线切换到 VGL → TFT 关断，像素电荷由 Cs 维持

5.下一行重复上述过程

「亮度」

灰阶就是亮度等级，8 bit 色深的屏有 256 级（0=全黑，255=最亮）。什么是显示屏的像素、色深和灰阶

TFT 屏通过给液晶分子施加不同电压，控制它"转多大角度"，从而控制透光率 → 控制亮度。

所以"灰阶"和"电压"的关系，本质是：我要显示第 N 级灰阶，就该给液晶加多少伏电压？

关键问题是电压和亮度不是正比的！！！

想象一下，你晚上回到家中，点一支蜡烛觉得不够亮，再点一支觉得亮多了，再点第三支、第四支、第五支呢？你会发现亮度的变化不再那么明显了——这是人眼的视觉特性决定的。

人眼对亮度的感知是对数级的，而非线性：在黑暗环境中，亮度变化 10% 你就能明显察觉；但在强光环境下，亮度变化 50% 你可能都觉得没差别。如果屏幕输出物理线性光（电压均匀变，亮度也均匀变），人眼会觉得：暗部跳变太剧烈，亮部变化太迟钝，画面要么死黑要么发灰。

我们的目标是：让人眼看到的 256 级灰阶，每一级之间的"亮度差"看起来是相等的。

以 8 bit 色深屏为例，光线灰度透过率公式为：

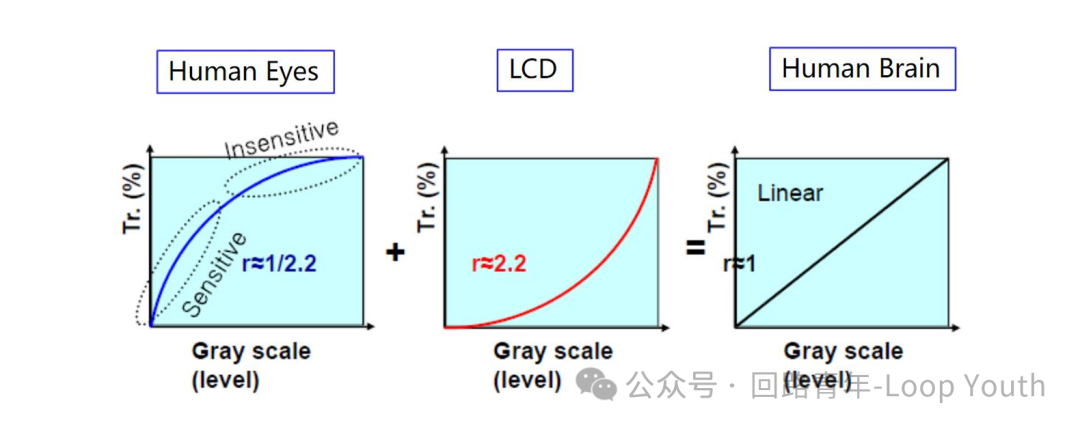

人眼的这个 γ 值为1/2.2，工程师引入的Gamma校正电路 γ 值为2.2，压暗暗部，提亮亮部。虽然屏幕物理上是暗部更暗、亮部更亮，但经过人眼的感知后，最终大脑接收到的亮度过渡刚好是均匀的。

Gamma 电路的实现

现在我们手上有两张表：

表 A：灰阶 → 目标亮度（从 Gamma 曲线算出来）

表 B：电压 → 实际亮度（液晶的物理响应曲线，实测得到）

把这两张表"对起来"，就能得到：灰阶 → 电压 的映射。

举个例子：

想要得到 256 级不同的电压，最简单粗暴的方式就是在最高锚点电压和最低锚点电压之间串联一排精密电阻，每个电阻节点就是一个灰阶电压抽头。8 bit 色深屏需要 256 个电阻。这些电阻 R0∼R255 的阻值经由计算得出，很明显不会相等。但这样做有一个致命问题：Source IC 的每一列都需要这么多电阻来分压，一块芯片内有数百个通道，所需的电阻数量过于庞大，这在成本和芯片面积上是不可接受的。

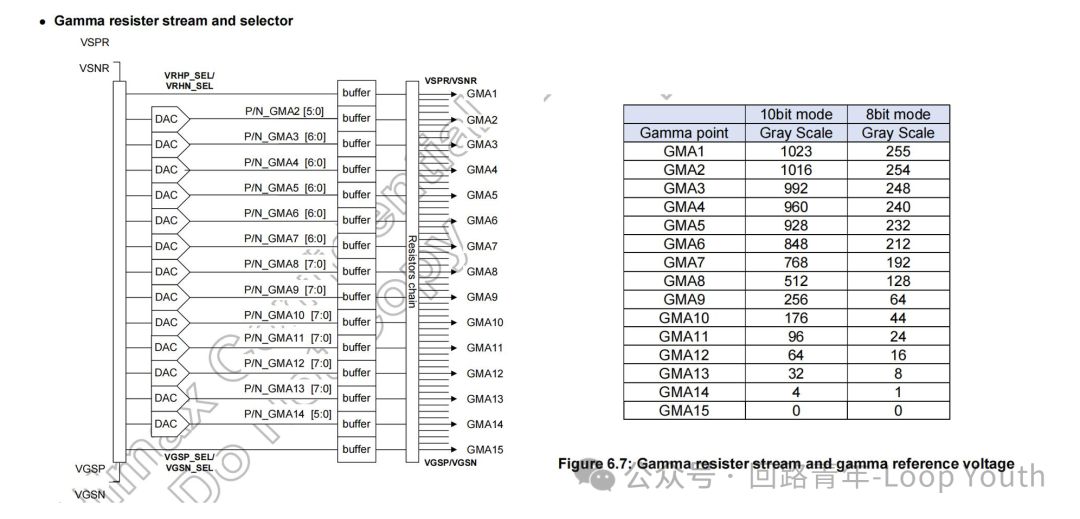

最经典常用的的做法是：

1.Gamma IC 先给出 M 个锚点电压 V₁~Vₘ（如 15 个）

2.源极 IC 内部把这些锚点接到一个分压电阻串的不同位置

3.相邻锚点之间再串 q 个分压电阻 R1~Rq

4.这些中间抽头就是最终的灰阶电压 G₀~Gₙ

说起来，最终仍然需要 256 个电压节点，那区别究竟在哪？关键在于：源极 IC 内部的 256 级电阻串确实存在，但它是一根全局共享的电阻串，通过矩阵解码、分段、插值等架构优化，让“电阻数量”和“通道数”脱钩。这才是现代高色深 Source IC 能塞进数百通道的关键（详细实现方式暂不深究）。

目前我们一步步拆解了 TFT-LCD 的像素结构、TFT 开关的导通与关断、灰阶电压的产生与 Gamma 校正。这些环节各自精妙，但它们并不是孤立运行的——所有像素必须在毫秒甚至微秒级别内完成“充电→保持→刷新”的循环，彼此之间还要严格同步，才能拼出一幅完整的、不闪不抖的画面。这就引出了显示领域另一个至关重要的主题：刷新时序。下一篇将深入 TFT-LCD 的行扫描时序与帧扫描时序，带你读懂 datasheet。
