【图形学】投影和消隐简介

投影

正交投影

对于物体上任意一点的三维坐标P(x,y,z),投影后的三维坐标为$P^{\prime }(x^{\prime },y^{\prime },z^{\prime })$,那么正交投影的方程为$\{\begin{array}{l}{x}^{\prime }=x\\ y^{\prime }=y\\ z^{\prime }=0\end{array}$

斜投影

如图所示，空间中一点$P_1(x,y,z)$在xOy面上的斜投影坐标$P_2(x^{\prime },y^{\prime },0)$正交投影点$P_3(x,y,0)$,那么有$$\{\begin{array}{l}{x}^{\prime }=x-L\cos \beta =x-z\cot \alpha \cos \beta \\ y^{\prime }=y-L\sin \beta =y-z\cot \alpha \sin \beta \end{array}$$

透视投影

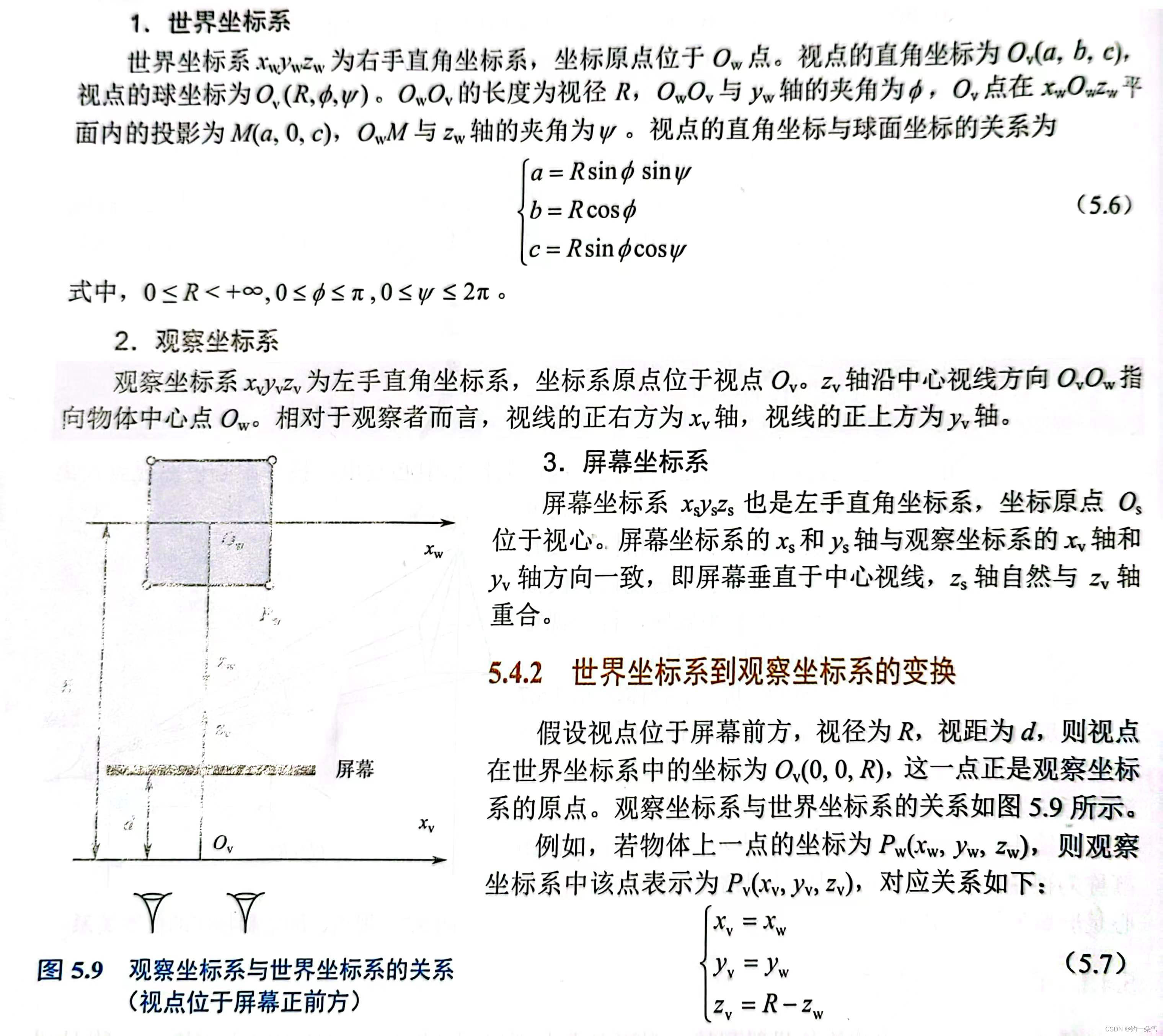

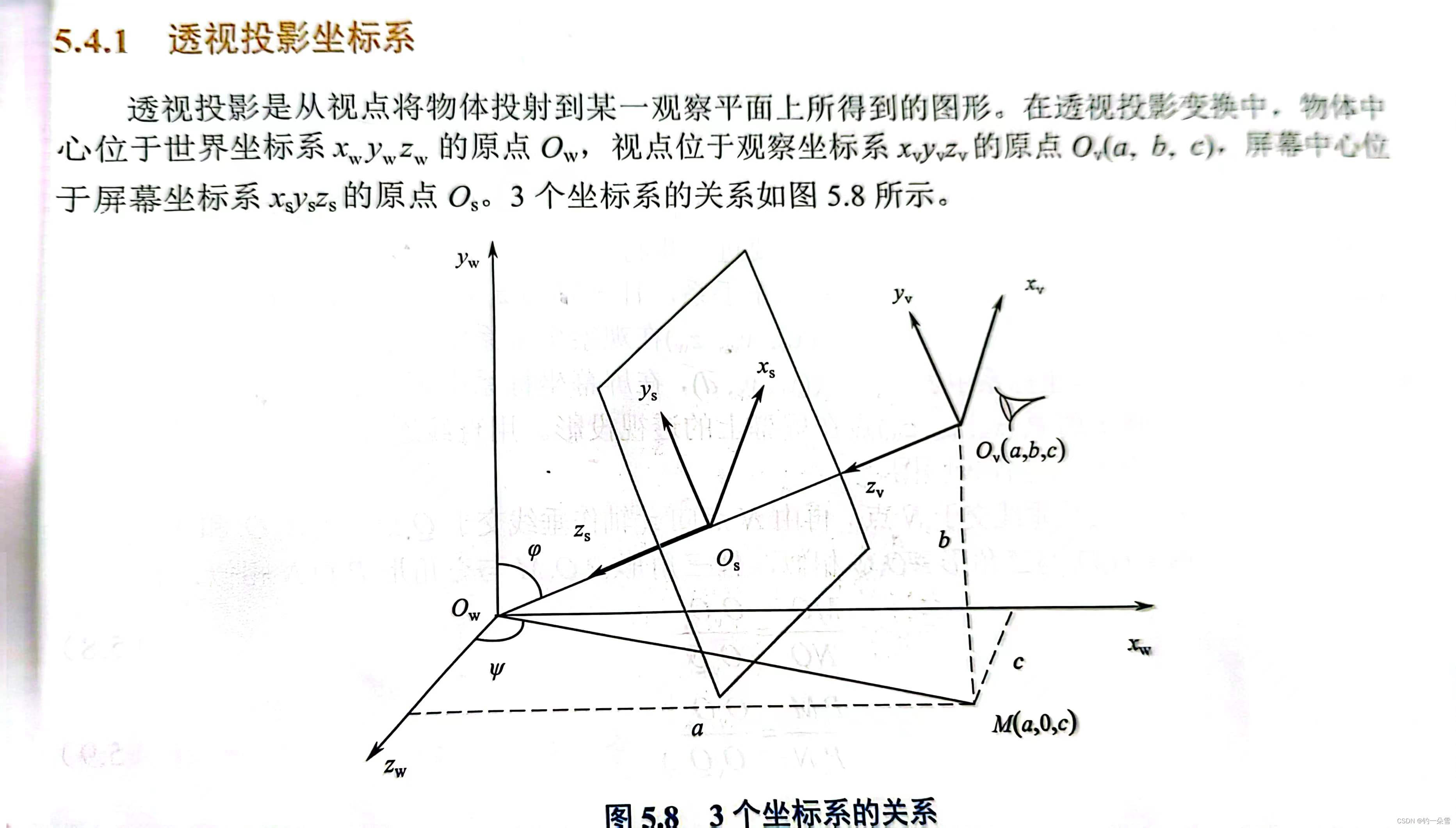

透视投影有三个坐标系，世界坐标系，观察坐标系，屏幕坐标系

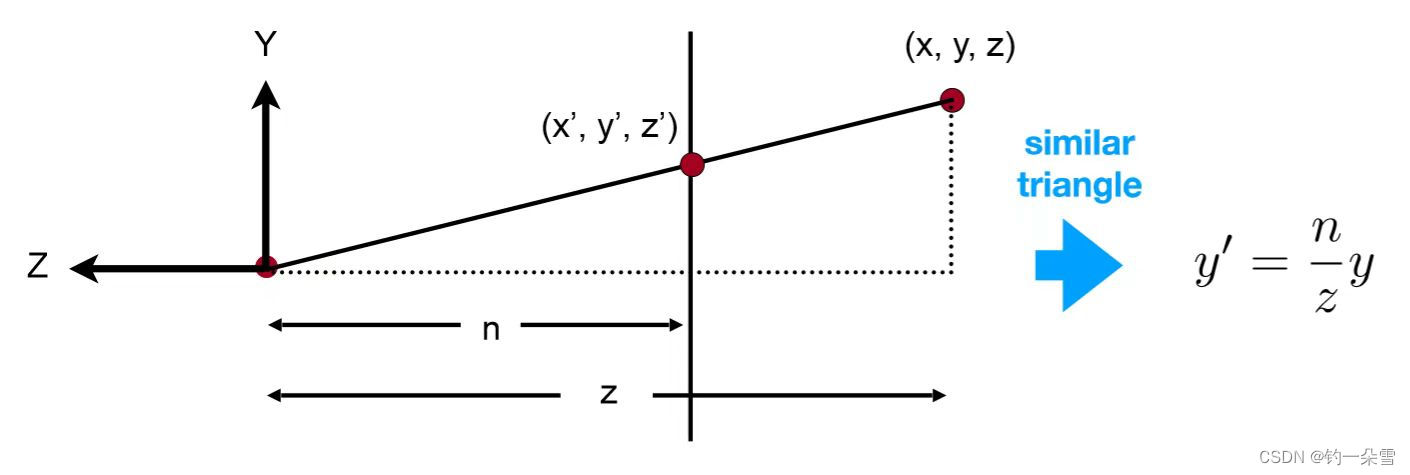

观察坐标系到投影坐标系的转换可以用相似求出

{ x′=n⋅xzy′=n⋅yz\begin{cases} x^\prime=n\cdot \fr
