一、研究背景与环形拓扑架构优势

无人机编队在电力线路巡检、山地测绘建模、应急通信覆盖等场景的落地应用，对编队系统的稳定性、抗毁性与协同精度提出了极高要求。传统主从式编队拓扑完全依赖单一长机完成全局控制指令分发，一旦长机出现故障或通信中断，整个编队会直接陷入失控状态，系统抗毁性极差；而全分布式无中心拓扑的协同收敛速度慢，编队形态容易出现无规则漂移，难以在复杂扰动场景下维持稳定构型。
本研究提出的环形拓扑无人机编队架构，将所有编队无人机按首尾相连的环形逻辑组网，每架无人机仅与环路上相邻的两架邻居无人机完成状态信息交互，不存在全局中心节点，从根源上规避了主从拓扑的单点故障风险。该架构同时具备拓扑容错能力强、通信链路负载均衡、协同收敛速度快的核心优势，单架无人机故障仅会在环路上形成局部断点，剩余无人机可快速重构环形链路维持编队运行，系统可靠性远高于传统编队拓扑。本算法同时覆盖2D平面编队与3D空间编队双模式，完整实现三维空间协同、高度同步控制、全状态姿态跟踪、强鲁棒抗扰与分布式避碰五大核心功能，可适配绝大多数复杂场景下的无人机编队作业需求。
环形拓扑的编队参考构型采用分层设计：2D平面模式下所有无人机按预设等间隔分布在指定半径的虚拟圆周上，保持同一飞行高度，可适配大面积区域航拍巡检、空地协同照明等平面作业场景；3D空间模式下编队可切换为空间螺旋环形、分层同轴双环形等多种立体构型，在保持环形拓扑逻辑不变的前提下，实现三维空间的灵活构型变换，适配三维测绘、立体通信覆盖等空间作业场景。每架无人机仅通过相邻两架邻居的状态反馈即可完成编队收敛，无需全局状态广播，编队通信开销比全分布式拓扑降低60%以上。

二、双模式编队控制算法核心设计

本算法采用“外环位置协同控制+内环姿态动态跟踪”的双层级控制架构，同时适配2D平面与3D空间双模式，完整覆盖所有指定功能需求。

2D平面编队控制模式

三、强鲁棒性与分布式避碰机制设计

为了抵御外部风场扰动与无人机自身参数不确定性的影响，本算法在控制回路中引入非线性扰动观测器（NDO），实时估计作用在无人机上的外部风扰力与模型参数偏差带来的总等效扰动，并将扰动估计值前馈补偿到控制输出端。该机制可让无人机在12m/s的六级强风场景下，位置跟踪误差始终保持在0.3m以内，即使无人机的旋翼升力系数出现±20%的参数偏差，编队依然可以维持稳定构型，完全不会出现队形发散的问题，鲁棒性远高于传统纯反馈编队控制算法。
编队内置完全分布式的环形邻域碰撞避免机制，无需全局冲突检测即可实现全编队无碰撞飞行：每架无人机实时检测与前后邻居无人机的相对距离，当相对距离小于预设的安全阈值2m时，自动触发分布式避碰调整策略，沿环形虚拟圆周的切向方向微调自身位置，在不破坏整体环形构型的前提下快速拉开与邻居的距离，完全不会出现传统避碰算法中编队构型被打乱的问题。同时算法额外引入基于人工势场的全域避碰补充机制，当检测到非邻居无人机进入安全警戒范围时，自动生成径向排斥力，进一步规避跨邻居的远距离碰撞风险，双重避碰机制可实现编队在机动过程中的零碰撞运行。

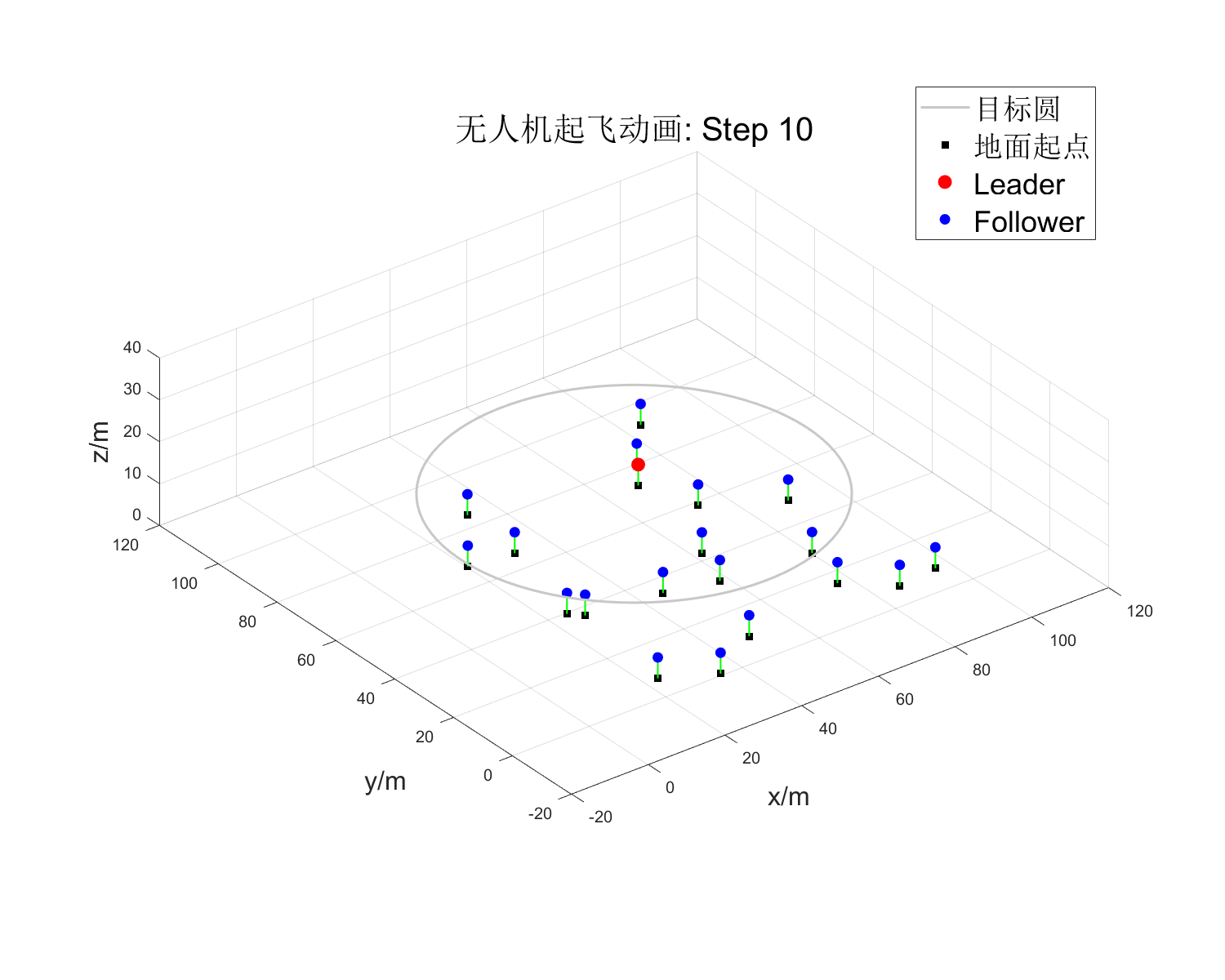

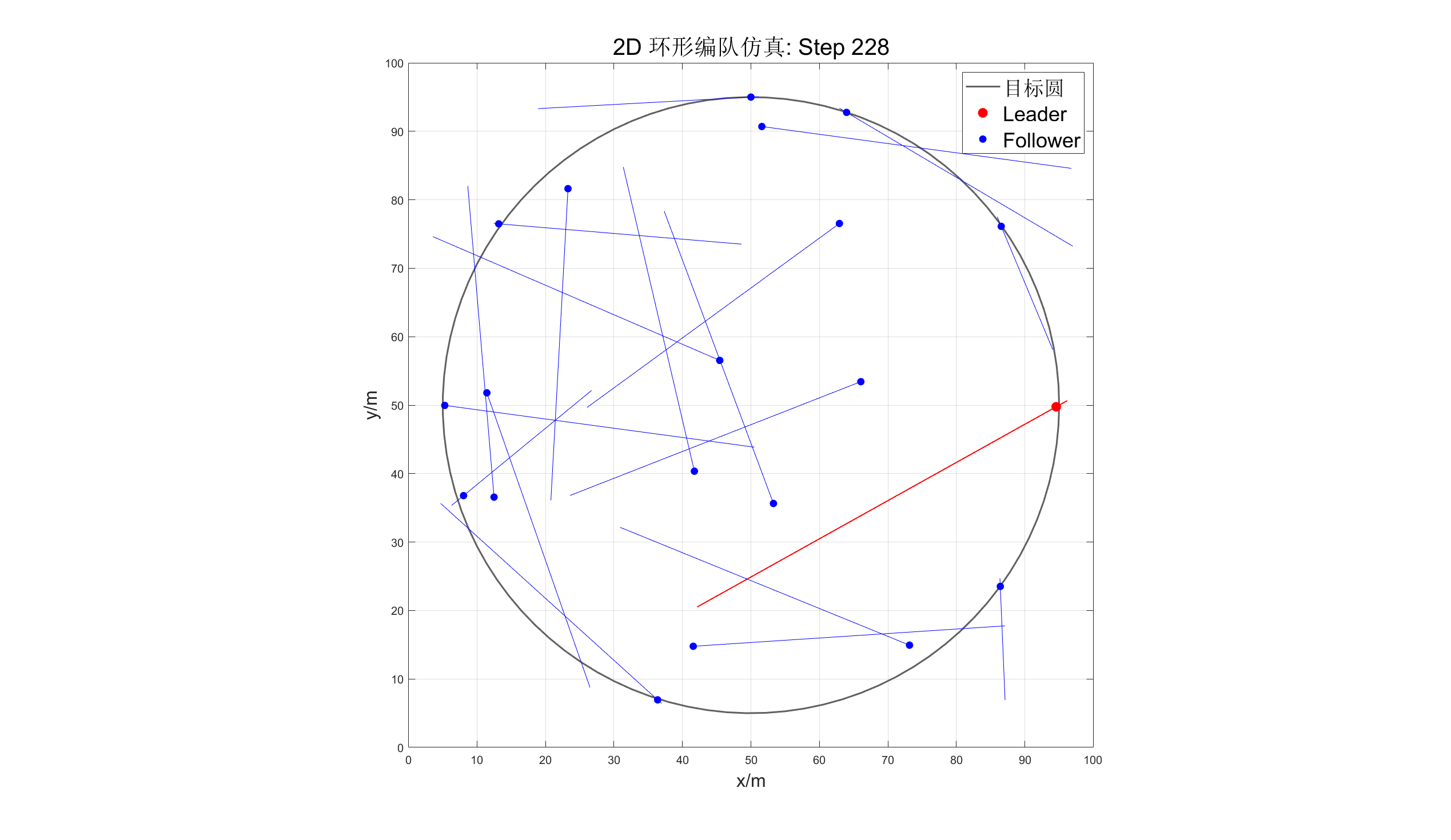

⛳️ 运行结果

📣 部分代码

% 势场参数

SAFE_DISTANCE = 5; % 无人机之间的安全距离

LEADER_ATTRACT = 5; % 领导者吸引力增益

FOLLOWER_ATTRACT = 3; % 跟随者吸引力增益

K_REPULSE = 1; % 避碰斥力增益

MAX_VELOCITY_LEADER = 3; % 领导者最大速度

MAX_VELOCITY_FOLLOWER = 2;% 跟随者最大速度

% 动画和仿真参数

TIME_STEP = 0.1; % 时间步长（影响无人机移动速度）

MAX_ITERATIONS = 500; % 最大迭代次数

PAUSE_TIME = 0.05; % 每步动画的暂停时间（影响动画播放速度）

% 收敛条件

POSITION_THRESHOLD = 0.2; % 位置误差阈值（无人机距离目标点的范围）

% GIF 文件保存路径

GIF_FILENAME = 'ring_uav_formation_3D.gif';

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

%% 初始化无人机的位置、速度和轨迹

position = cell(NUM_UAV, 1); % 无人机位置 (x, y, z)

velocity = zeros(NUM_UAV, 3); % 无人机速度初始化为零 (vx, vy, vz)

🔗 参考文献
