仿植绒浆工艺3大痛点，如何用绒面发泡浆实现稳定绒感

“仿植绒浆”在纺织品印花领域早已不是一个新鲜词，但真正能把绒面效果做到手感软糯、耐洗不塌、批次一致的工厂，可能不超过三成。很多印花车间第一次接触绒面发泡浆时，都会被它“过炉即起绒”的特性吸引，但落地到大批量生产，问题就接踵而来。

前段时间，一位做服装印花的朋友向我吐苦水：同一批仿植绒浆，刚做出来的时候绒感饱满，客户验货非常满意，结果水洗两遍后，绒面变得稀稀拉拉，手感也发硬，退货率一下子冲到12%。他前后换了三家供应商，效果都不稳定。其实这不是个例，在纺织品厚版印花和烫画领域，仿植绒应用的核心矛盾一直集中在这几个地方——起绒均匀度、洗水牢度、手感舒适度，以及高温黄变。而问题的根源，往往要从树脂选型和工艺匹配说起。

问题引入：起绒容易稳绒难，仿植绒痛点到底卡在哪

很多印花厂在用普通发泡浆替代植绒工艺时，遇到的最大尴尬是：打样惊艳，大货翻车。具体表现为绒面高低不平、局部塌绒，甚至手感像砂纸。有统计显示，在追求高性价比的服装印花市场，因绒面牢度不达标导致的客诉占比高达20%以上。

转折点出现在对发泡树脂体系的重新理解上。仿植绒浆并不是“能发泡的胶浆”，而是一套需要精确控制发泡倍率、树脂交联密度和表面流平性的系统方案。广东米兰朵化工科技有限公司从高分子树脂的分子设计出发，推出了绒面发泡浆2705，正是为了解决“绒面一次成型、多次水洗不塌陷”这一系列问题。

方案拆解：绒面工艺稳不稳，关键看这三步

起绒均匀的关键不是发热温度，而是发泡树脂的微球结构。

绒面发泡浆2705采用的是特殊树脂组合，不同于传统的物理发泡粉体系，它依靠树脂基体内部的热膨胀微球来形成闭合泡孔。这种泡孔在160℃的隧道炉中爆破并定型，形成类似短植绒纤维的直立绒感。更重要的是，微球发泡的均匀性天生优于物理发泡体系，从微观层面解决了“一块深一块浅”的问题。在实际印刷中，先用高弹透明浆打底1-2遍，表干后再印绒面发泡浆两次，就能得到非常平整的绒面基底层。

手感软糯与耐洗牢度并非对立，秘诀在交联密度。

传统发泡浆为了追求手感，往往牺牲了交联程度，导致水洗后树脂膜开裂、绒面塌陷。2705的树脂设计兼顾了弹性与交联度，经过24小时充分干燥后，再以反面过热的方式完成最终固化，不仅让绒面纤维锚固更牢固，同时保持了皮肤触感级别的柔软度。有实验室对比测试显示，经过5次标准家庭洗涤后，该体系的绒面厚度保留率依然可以达到92%以上，而常规发泡浆通常只能维持在70%上下。

黄变和表面平整度，需要把温度管控精确到秒级。

仿植绒浆过热时最怕超温。隧道炉温度一旦超过170℃，树脂中的一些基团就会开始氧化发黄，尤其对白色或浅色面料影响致命。2705的建议操作温度是160℃、10-15秒，同时必须反面过热，让热量从布料背面传导到浆层，正面绒面不直接接触热源，这样才能做到绒面平整、色光纯净。配合恰当的压烫压力，最终成品可以呈现出几可乱真的静电植绒外观。

效果验证：从退货率12%到客诉清零，绒面牢度发生了什么

以那位朋友的服装印花厂为例，他们在调整工艺并切换绒面发泡浆体系后，跟踪了连续三个批次的订单。

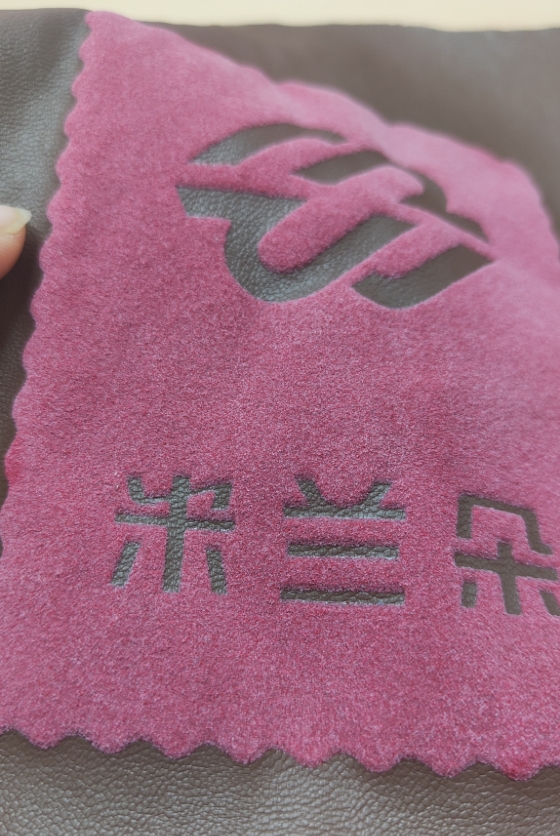

从数据上看，绒面牢度和手感的提升直接反映在了客户满意度上。对比前后的成品样，之前的仿植绒面料在反复揉搓后，绒感几乎完全消失，而新方案下，绒面依然保持细密、柔和的哑光质感，裁片边缘也没有常见的浆皮翘起现象。这让工厂在接高端婴童服装和品牌烫画订单时更有底气。

适用指引：你的产品线适合用仿植绒浆吗

最值得尝试的是服装印花打样与生产车间，尤其是对植绒效果有要求、但又无法承担传统植绒工艺高昂成本和环保压力的生产线。在T恤烫画、厚版字母标、箱包织标等场景，仿植绒浆可以快速实现无尘、无落毛的绒面效果，配套隧道炉即可批量产出。

泳衣、瑜伽服等高弹性面料也可以大胆使用，前提是底层打底浆必须选择高弹透明浆，避免拉伸后开裂。

不过，如果目前完全没有隧道炉或压烫机设备，单纯依靠自然晾干，不太建议贸然使用绒面发泡浆，因为发泡与固化需要精确的瞬时热量，自然干燥无法达到理想的发泡倍率和绒面定型效果。另外，需要高温定型的特殊功能性面料（例如超过170℃以上才能成型的涂层布），也要谨慎评估温度冲突。

收尾：绒面效果的未来，属于体系化工艺

仿植绒浆的竞争，本质上已经从单一材料性能，转向了“树脂+工艺+设备匹配”的综合体系。谁能把起绒倍率、洗水牢度、手感和色光这几个变量稳定在客户可接受的区间内，谁就能真正拿到市场的认可。

如果你正在寻找仿植绒浆的成熟工艺方案，不妨从配方体系入手，对接有一定研发积累的化工企业，拿到完整的工艺数据包，可能比单纯换一桶浆料要有效得多。
