低轨卫星星座正在快速铺开，把太空光伏的门槛抬到了高效率、低成本、长寿命这三道硬杠上。III-V族电池性能好，可造价太高；硅电池便宜，但比功率和抗辐照都偏弱；单结钙钛矿在AM0下的效率又普遍上不去。钙钛矿/硅叠层原本被寄望于打破这个效率天花板，可单片集成有个绕不开的问题：硅底电池一旦被辐照打伤，整个叠层跟着掉效率，而它能不能扛，很大程度取决于用p型还是n型、以及硅到底做多厚，常规n型硅在空间辐照下衰减得相当厉害。美能钙钛矿最大功率点追踪测试MPPT采用3A+级LED太阳光模拟器作为老化光源，可通过多种方式对电池进行控温并控制电池所处的环境氛围，进行长期的稳定性能测试。
本研究开发了一种抗辐射单片叠层结构，将带隙为1.72 eV的宽带隙钙钛矿顶电池与100 μm厚的p型硅异质结底电池相结合，利用p型硅自身优异的抗辐射特性缓解底电池退化问题；同时引入离子液体添加剂[Bcmim]Cl优化钙钛矿薄膜质量，抑制相分离和非辐射复合。该设计在实现AM0光谱下良好电流匹配的同时，从器件层面系统提升了叠层电池的空间环境耐受性。
实验方法与器件制备
顶电池按p-i-n结构（ITO/SAM/钙钛矿/C60/BCP/Ag）制备，前驱体是Cs₀.₂₂FA₀.₇₈Pb(I₀.₈Br₀.₂)₃，加了[Bcmim]Cl后旋涂成膜。底电池做在100μm厚的p型单晶硅上，织构化绒面，带非晶硅/纳米晶硅钝化层和IWO透明电极。单片叠层是在p-Si上一步步叠出来的：先沉积10 nm IWO复合界面，再上钙钛矿顶电池、C60、SnOx、ITO、银栅线，最后蒸一层MgF₂。
辐照实验选了1 MeV电子和150 keV质子，注量按梯度设置，再拿CASINO、SRIM去模拟能量沉积和损伤分布。薄膜靠SEM、GIWAXS、AFM、KPFM、SCLC、PL、QFLS一组手段来表征；AM0性能送第三方在1353 W/m²下认证，J-V在AM1.5G（1000 W/m²）和AM0（1353 W/m²）下都做了双向扫描。近空间验证走的是高空气球路线：把12.56 cm²的封装叠层用盖玻片/空间级硅橡胶/SiOx层压结构装进探空载荷，在真实AM0和低压下做在飞I-V扫描。
叠层器件的电子辐照效应与带隙优化

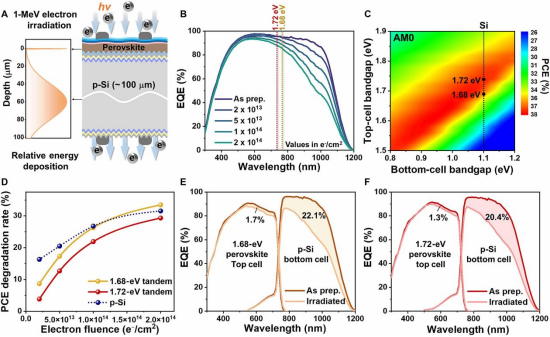

不同顶电池带隙单片钙钛矿/硅叠层的电子抗辐照能力
先看1 MeV电子辐照打出了什么效果。模拟下来，大部分能量都沉积在硅底电池里。实测也印证了这点：n型硅电池在2×10¹⁴ e⁻/cm²注量下效率掉了97.58%，几乎废掉；p型只掉31.8%。这个差距把p型硅更扛辐照的特点摆得很清楚。再看EQE光谱，辐照后硅电池长波响应衰减，根子是体内缺陷变多了。
把顶电池带隙从常用的1.68 eV提到1.72 eV，思路是：AM0下硅底电池被辐照打衰减之后，用1.72 eV顶电池去配它更顺，电流更平衡。结果也撑得住这个说法：1×10¹⁴ e⁻/cm²电子辐照后，1.72 eV器件还留着80%的初始效率，1.68 eV的只剩73%。原因其实很直接：1.72 eV顶电池本身电流就低，等硅底电池电流一掉，两边反而对得上了。
宽带隙钙钛矿的稳定性工程

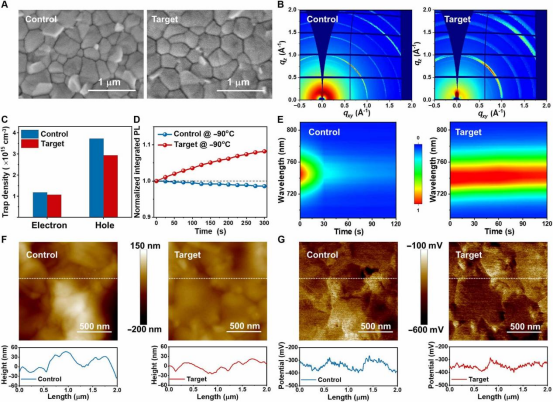

含与不含[Bcmim]Cl添加剂的1.72电子伏宽带隙钙钛矿薄膜表征
宽带隙钙钛矿（>1.70 eV）存在相分离和非辐射复合问题。研究引入[Bcmim]Cl添加剂来解决。表征结果显示，添加剂增大了晶粒尺寸，提高了结晶取向性，降低了薄膜表面粗糙度。SCLC测试表明电子和空穴陷阱密度降低。KPFM显示钙钛矿表面费米能级上移，改善了与电子传输层的能级匹配。PL测试证明，在低温、连续光照和高温光照联合老化条件下，添加剂处理的薄膜均表现出更强的稳定性，抑制了卤化物相分离和缺陷形成。
单结与叠层器件性能

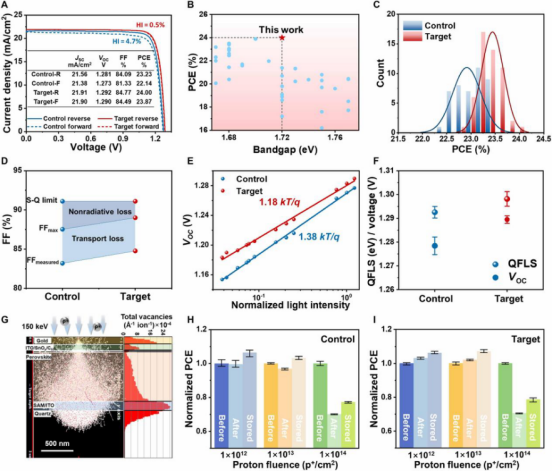

经[Bcmim]Cl添加剂提升的光伏性能与稳定性
采用优化后的1.72 eV钙钛矿制备的单结电池，效率从23.23%提升至24.00%（认证23.58%）。目标器件的迟滞、理想因子均显著降低，QFLS提升，非辐射复合被有效抑制。在85°C高温光照和-90°C低温测试中，目标器件均表现出远优于对照器件的稳定性。

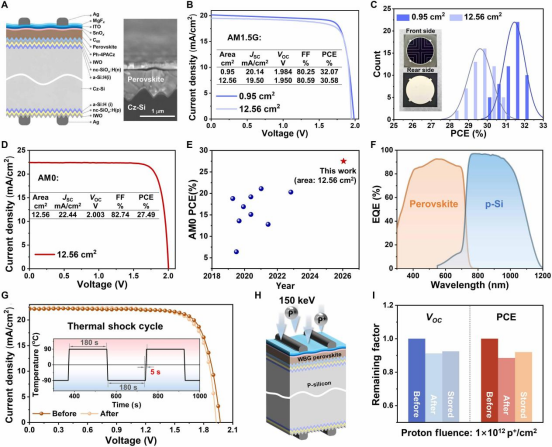

宽带隙钙钛矿/p-Si叠层的器件性能
在150 keV质子辐照实验中，目标器件在低注量下表现出明显的自修复效应，5天暗态存储后效率恢复，且优于对照器件。而单结硅器件在质子辐照后性能大幅衰退且无恢复。
做好的叠层电池，小面积（0.95 cm²）32.07%、大面积（12.56 cm²）30.58%，都是在AM1.5G下。大面积那片送去认证，AM0下27.49%，是目前钙钛矿/硅叠层在AM0上的最高认证纪录。EQE一算，AM0下顶底电池电流对得很齐。
环境适应性这块，热冲击循环（−90到90°C）跑完，效率还在96.8%；150 keV质子辐照后留93%；湿热老化550小时，目标器件还守着约95%的初始效率。
近空间飞行验证

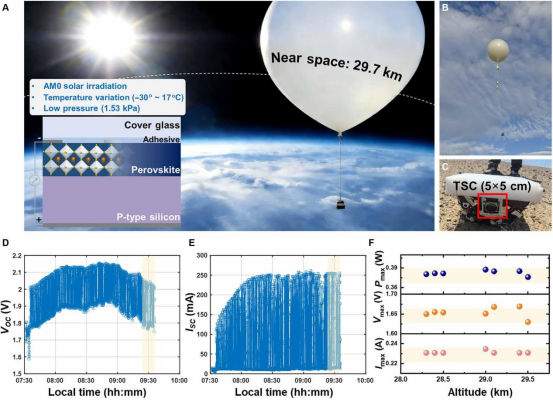

用于宽带隙钙钛矿/p-Si叠层原位监测的近空间高空气球平台
真要验近空间环境里的表现，团队把封装好的器件挂上高空气球，送到了约29.7公里高。飞行中VOC、ISC基本稳住，只随光照角度轻微晃。28.3到29.7公里那段平飞最稳，器件在好几段数据里I-V都能重复出来，最大输出功率387.4 mW。整趟飞下来没看到性能往下掉，也没曲线变形，封装和器件结构在真实近空间里是经得起的。
这项研究以带隙调谐、添加剂稳定和抗辐照硅底电池的组合，做出耐辐照单片宽带隙钙钛矿/p-Si叠层。1.72电子伏顶电池改善AM0电流匹配，[Bcmim]Cl钝化陷阱、抑制相分离并增强热光稳定，p型薄硅底电池扛住电子和质子损伤。器件AM0认证27.49%，1兆电子伏电子辐照保持近80%、150千电子伏质子保持93%，近空间飞行稳定输出387.4毫瓦。它同时回应空间叠层三大挑战：AM0光谱失配、宽带隙材料环境不稳定、辐照退化，为轨道平台、卫星阵列和行星表面任务提供可放大、耐用的光伏路线。

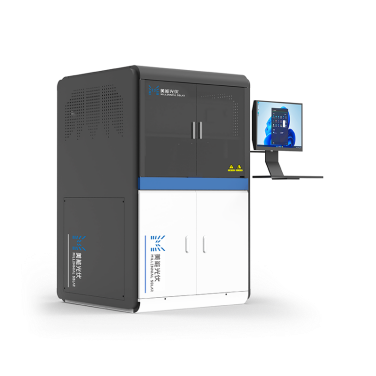

美能钙钛矿最大功率点追踪测试 MPPT
钙钛矿最大功率点追踪测试MPPT采用3A+级LED太阳光模拟器作为老化光源，并在上一代基础上完成全面进阶：光谱范围拓展至300~1700 nm（AM0）、光谱等级达到AAA（AM0）、支持 24 通道独立可调，为钙钛矿太阳能电池、太空光伏及叠层电池（2T/3T/4T）的研究提供了强有力的支持。
▶ 光源等级：AAA（AM0），光谱范围 300~1700 nm，适用于太空光伏测试
▶ 多波段独立可控：24 通道可调（AM0），精准匹配三结、四结叠层电池子电池带隙
▶ 大样品夹具：支持 210×105 mm 叠层电池，夹具采用正背面金线挤压引出电极
▶ 环境可控：支持 15℃~100℃ 半导体控温，同时可在氮气环境（无水无氧）下测试
美能钙钛矿最大功率点追踪测试MPPT不仅是性能验证工具，更是钙钛矿与叠层太阳能电池研究的高效测试平台。
原文参考：Radiation-resilient monolithic wide-bandgap perovskite/p-type heterojunction silicon tandem solar cells for space photovoltaics
