◆ 本体论驱动的 AI 开发第 03 篇 / 10 · ⭐⭐ 进阶入门

⭐⭐ 进阶入门Protégé · HermiT 推理机图形化实战

抛开代码，进入图形化世界。本篇将带你安装 Protégé 5.x，导入上一篇生成的 hospital.ttl，在可视化界面中管理类层次、编辑属性、录入实例，并启动内置推理机 HermiT 做完整 OWL-DL 推理演示。同时，我们还将从零构建一个全新的"智能食谱推荐"本体，完整体验本体工程的设计思维。

// 前置准备

已完成第 01、02 篇，手边有上一篇生成的 hospital.ttl 文件。

下载并安装 Protégé 5.6.x（免费开源，约 200MB）：protege.stanford.edu → Desktop Protégé → 选择你的操作系统版本。

本篇不需要写任何代码，所有操作均在 Protégé 图形界面中完成。建议将 Protégé 窗口与本文并排显示，边读边操作。

§ 01为什么需要 Protégé？代码与 GUI 的分工

前两篇我们用 rdflib 的 Python 代码构建本体，这对工程师来说很自然——但在实际的本体工程项目中，有一个关键环节代码并不擅长：设计阶段的协作与可视化。

想象你需要和医院的领域专家（不懂代码的医生、护士长）一起设计医疗本体。你不可能让他们读 rdflib 代码，但你可以给他们看一棵可视化的类层次树，让他们指出"不对，主治医生和专科医生应该是并列关系，而不是层级关系"。这正是 Protégé 的价值所在。

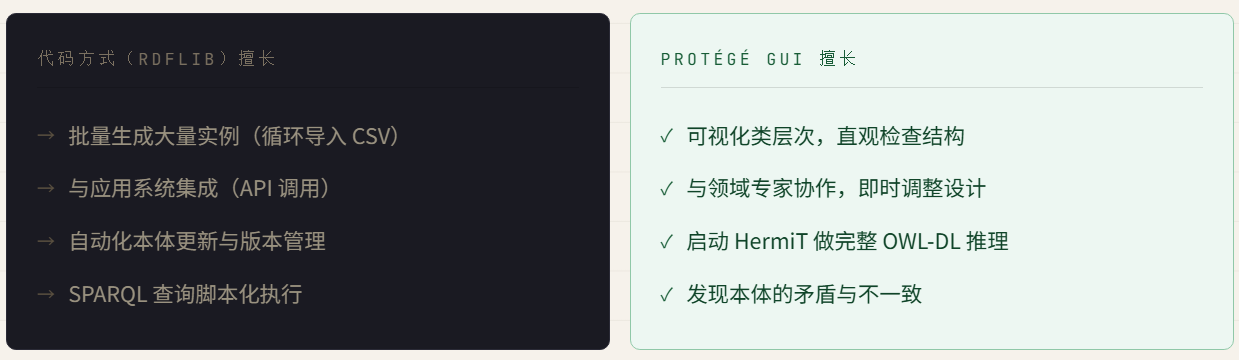

两者不是替代关系，而是互补的工作流：Protégé 做设计和验证，代码做集成和自动化。本篇重点在 Protégé。

§ 02安装 Protégé 并导入 hospital.ttl

1 下载安装

下载并启动 Protégé

访问 protege.stanford.edu，点击"Desktop Protégé"，选择你的操作系统版本（Windows / macOS / Linux 均支持）。

macOS 用户：下载 .dmg，拖入 Applications。首次启动时若提示"无法验证开发者"，前往「系统偏好设置 → 安全性与隐私」点击"仍要打开"。

Windows 用户：下载 .exe 安装包，一路 Next 即可。

启动后会看到 Protégé 的欢迎界面，顶部有五个主 Tab：Active Ontology · Entities · Individuals · DL Query · SPARQL Query。

2 导入文件

导入 hospital.ttl

菜单栏 → File → Open，选择上一篇生成的 hospital.ttl 文件。

Protégé 会自动解析 Turtle 格式，在左侧类层次面板中展示本体结构。你会立刻看到熟悉的树形结构：owl:Thing → Person → Patient → InPatient。

如果还没有 hospital.ttl，可以先运行第二篇的 hospital_ontology.py 生成它（只需 python hospital_ontology.py，不用运行推理部分）。

3 界面熟悉

熟悉 Protégé 的五大面板

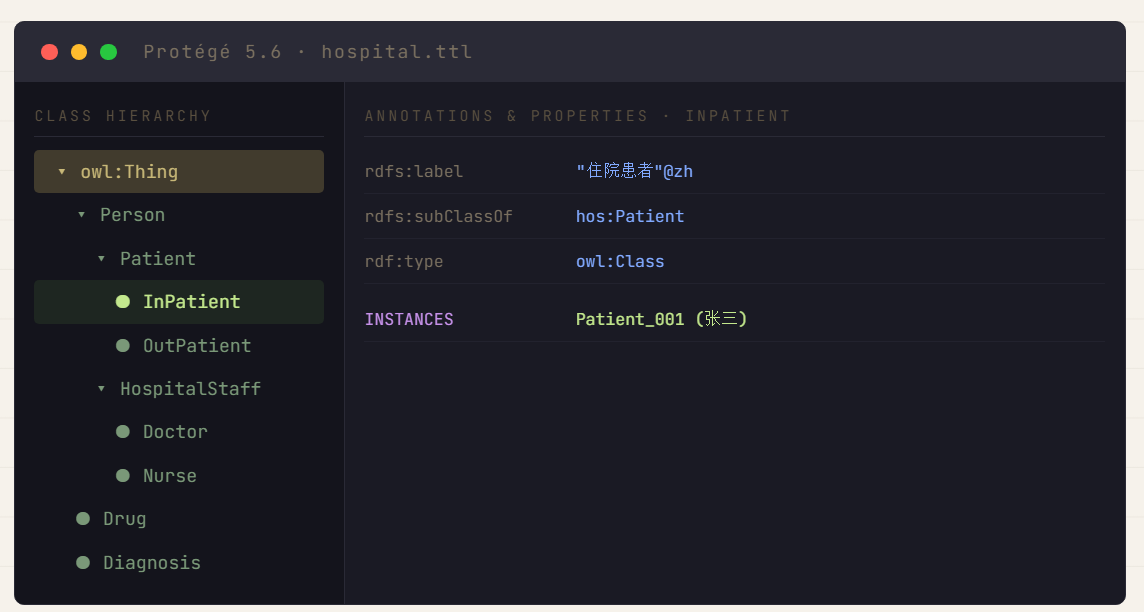

打开 hospital.ttl 后，Protégé 主界面分为三个主要区域，花 3 分钟认识它们：

左侧 Class Hierarchy：类树，可以折叠展开，点击任一类查看其属性和实例。
右侧 Annotations：显示所选元素的所有属性、标注、实例。
顶部 Tabs：Entities（所有类/属性/实例）、Individuals（仅实例）、DL Query（描述逻辑查询）、SPARQL Query。

// 小提示

如果类层次显示为扁平列表而不是树形，点击左侧面板顶部的 "Show Inferred Hierarchy" 按钮（眼睛图标），切换到推理后的视图。推理前后的类层次会有明显差异——这正是后面 HermiT 推理演示的关键。

§ 03用 Protégé 管理 hospital.ttl：浏览与编辑

3.1 可视化类层次，发现设计问题

点击左侧类树中的 Doctor，右侧面板会显示它的完整定义。你会注意到 Protégé 的"Description"区域显示：

SubClass Of
  hos:HospitalStaff

Disjoint With
  hos:Patient

Individuals
  hos:Dr_Wang  →  "王大夫"@zh, age: 44

这正是我们在 rdflib 中写下的那些定义，但现在以可视化、可点击的方式呈现。点击 hos:HospitalStaff 会直接跳转到该类——这种导航方式在复杂本体中极为高效。

3.2 在 Protégé 中添加新类

假设我们要给医院本体添加"急诊医生（EmergencyDoctor）"这个子类，不用改 Python 代码，直接在 Protégé 里操作：

① 选中父类

在类树中点击选中 Doctor。

② 创建子类

点击类层次面板顶部的 「添加子类」 按钮（图标：C↓），输入名称 EmergencyDoctor，回车确认。类树立即更新，显示 Doctor → EmergencyDoctor。

③ 添加中文标注

右侧 Annotations 面板，点击「+」→ 选 rdfs:label → 输入 急诊医生，语言选 zh，点击 OK。

④ 保存

Ctrl/Cmd + S 保存，Protégé 会自动更新 hospital.ttl 文件。无需重新运行任何代码。

3.3 编辑对象属性

切换顶部到 Entities Tab → Object Properties，左侧面板会列出所有对象属性（treatedBy、treats、prescribes……）。

点击 treatedBy，右侧"Description"区域展示：

Type         Asymmetric Property
Domain       hos:Patient
Range        hos:Doctor
Inverse Of   hos:treats

现在尝试添加一个新的约束：声明 treatedBy 的基数限制——每位患者最多有 3 位主治医生。点击 Description 面板的「+」→ 选 SubPropertyOf（或在"Restrictions"区域）→ 输入：

max 3 hos:treatedBy

// Manchester OWL Syntax 简介

Protégé 在输入约束时使用 Manchester OWL Syntax，这是 OWL 的一种人类可读写法。常用表达式：

min N property — 至少有 N 个
max N property — 最多有 N 个
exactly N property — 恰好有 N 个
some property — 等价于 someValuesFrom
only property — 等价于 allValuesFrom

§ 04启动 HermiT 推理机：可视化推理过程

4.1 认识 HermiT

HermiT 是目前最成熟的 OWL-DL 推理机之一，由牛津大学开发，已内置在 Protégé 中无需额外安装。它实现了完整的 OWL 2 DL 推理，能力远超我们上一篇用的 owlrl（owlrl 只实现了 OWL-RL 规则子集，速度快但推理完备性较低）。

推理机	推理能力	适用场景	速度
owlrl（Python）	OWL-RL 子集	轻量应用，Python 集成	快
HermiT（Protégé）	完整 OWL-DL	本体设计验证，完备推理	中等
Pellet（商业）	完整 OWL-DL + 规则	生产级语义应用	较慢
FaCT++（Protégé 插件）	完整 OWL-DL	大型本体，性能要求高	快

4.2 运行推理：三步操作

1 选择推理机

Reasoner → HermiT

顶部菜单 Reasoner → HermiT，确保前面的单选圆点被选中（默认已选）。

2 启动推理

Reasoner → Start Reasoner（⌘ R）

点击后底部状态栏会显示推理进度。hospital.ttl 规模较小，通常 1–2 秒完成。

完成后，Protégé 界面会发生几个明显变化：
• 类树顶部出现黄色"Inferred"标签
• 部分类的实例数量发生变化
• 类树中可能出现新的"推断类"（以斜体显示）

3 查看结果

切换到"Inferred"视图

点击类树顶部的 "Inferred hierarchy" 按钮（眼睛 + 小齿轮图标）。现在你看到的是推理后的类层次——对比推理前的视图，变化是直观的。

4.3 HermiT 推理出了什么？

// HermiT 推理结果（hospital.ttl）

════════════════════════════════════════════

✓ 本体一致性检查：CONSISTENT（无矛盾）

════════════════════════════════════════════

【类层次推断】新增推断的 subClassOf 关系

InPatient subClassOf Person ← 2 级传递推断

OutPatient subClassOf Person ← 2 级传递推断

Doctor subClassOf Person ← 2 级传递推断

Nurse subClassOf Person ← 2 级传递推断

【实例分类推断】Dr_Wang 的新类型

Dr_Wang rdf:type HospitalStaff ← 从 Doctor 推断

Dr_Wang rdf:type Person ← 链式传递

【属性传播推断】inverseOf

Dr_Wang treats Patient_001 ← treatedBy 的逆向

【跨命名空间推断】sameAs 传播

lis:subject_007 hasAge "36"^^xsd:integer ← 从 Patient_001 传播

lis:subject_007 rdf:type InPatient ← 从 Patient_001 传播

【一致性验证】

Doctor ⊓ Patient = ∅ ← disjointWith 约束正常，无个体违反

════════════════════════════════════════════

推断新事实总计：~74 条（与 owlrl 结果一致）

4.4 故意制造一个矛盾，看 HermiT 如何报错

这是 Protégé 最强大的功能之一：矛盾检测。我们来做一个实验——故意违反 Doctor disjointWith Patient 约束：

① 切换到 Individuals Tab

找到 Dr_Wang，在右侧 Types 区域点击「+」，添加类型 hos:Patient。这让王大夫同时成为"医生"和"患者"。

② 重新运行推理机

Reasoner → Synchronize Reasoner（⌘ R），等待 1–2 秒。

③ 报错

HermiT 报告"本体不一致"

底部状态栏变红，显示 "Ontology is inconsistent"。类树中所有类变为红色——这是推理机在告诉你：整个本体崩溃了，因为存在逻辑矛盾。

✗ 本体一致性检查：INCONSISTENT

────────────────────────────────────────────

矛盾根源：Dr_Wang

Dr_Wang rdf:type Doctor

Dr_Wang rdf:type Patient

Doctor owl:disjointWith Patient

→ 同一个体不能同时属于两个互斥类！

这个实验清楚地展示了本体约束的价值：推理机充当了一个永不疲倦的数据质量检查员，一旦任何数据违反了我们定义的业务规则，它立即报警。把 Dr_Wang 的 Patient 类型删除，重新同步推理，本体恢复绿色状态。

§ 05从零构建：智能食谱推荐本体

前面我们是在导入已有本体后进行操作。现在换一个场景，完全从零开始，在 Protégé 里设计一个全新的本体——"智能食谱推荐"（Recipe Recommendation Ontology）。

这个场景更贴近现实中的本体工程任务：你需要先做领域分析，再设计类层次，再定义属性，最后录入示例数据，全程在 Protégé 中操作。

5.1 领域分析：这个本体要回答什么问题？

用户说"我想吃清淡的、不含麸质的晚餐，20 分钟能做好"——系统要能推荐合适的菜谱。

从这个需求出发，我们需要的核心概念是：

领域问题	对应本体概念	类型
菜谱是什么？	Recipe（菜谱）	Class
菜谱用了哪些食材？	Ingredient（食材）	Class
食材有哪些类别？	Vegetable / Meat / Grain / Dairy	SubClass
菜谱属于什么口味？	Cuisine（菜系）、Flavor（口味）	Class
烹饪需要多久？	cookingTime	DatatypeProperty
菜谱含哪些食材？	hasIngredient	ObjectProperty
食材属于哪种过敏原？	isAllergen	ObjectProperty
这道菜是哪种饮食限制友好的？	suitableFor	ObjectProperty

5.2 在 Protégé 中构建食谱本体（完整步骤）

菜单 File → New Ontology，在弹出的对话框中设置 IRI 为 http://recipe.org/ontology#，点击 Finish。

1 类设计

建立类层次

在 Entities → Classes 面板，依次创建：

owl:Thing
├── Recipe          # 菜谱（核心类）
├── Ingredient      # 食材
│    ├── Vegetable  # 蔬菜
│    ├── Meat       # 肉类
│    ├── Grain      # 谷物（含麸质）
│    └── Dairy      # 乳制品
├── DietaryTag      # 饮食标签
│    ├── GlutenFree # 无麸质
│    ├── Vegan      # 纯素
│    └── LowCalorie # 低卡
└── Cuisine         # 菜系
     ├── ChineseCuisine
     └── WesternCuisine

2 属性定义

定义对象属性和数据属性

切换到 Entities → Object Properties 面板，点击「+」依次创建：

# 对象属性（ObjectProperty）
hasIngredient  domain: Recipe   range: Ingredient
suitableFor    domain: Recipe   range: DietaryTag
belongsToCuisine  domain: Recipe   range: Cuisine
containsAllergen  domain: Ingredient range: Ingredient

# 数据属性（DatatypeProperty）
cookingTime    domain: Recipe   range: xsd:integer  （分钟）
recipeName     domain: Recipe   range: xsd:string
servings       domain: Recipe   range: xsd:integer
calories       domain: Recipe   range: xsd:decimal

3 录入实例

添加示例菜谱和食材

切换到 Individuals Tab，点击「+」创建以下实例：

# 食材实例
ing:Broccoli   rdf:type Vegetable  →  "西兰花"
ing:Garlic     rdf:type Vegetable  →  "大蒜"
ing:ChickenBreast rdf:type Meat   →  "鸡胸肉"
ing:Wheat      rdf:type Grain     →  "小麦"（含麸质！）

# 饮食标签实例
tag:GlutenFreeTag  rdf:type GlutenFree
tag:LowCalTag      rdf:type LowCalorie

# 菜谱实例：清炒西兰花
rec:SteamedBroccoli
  rdf:type Recipe
  recipeName: "清炒西兰花"
  cookingTime: 12           （分钟）
  servings:    2
  calories:    85.5
  hasIngredient:   ing:Broccoli, ing:Garlic
  suitableFor:     tag:GlutenFreeTag, tag:LowCalTag

4 限制类

定义"无麸质菜谱"限制类（最精彩的部分）

在 Entities → Classes 中创建 GlutenFreeRecipe，然后在 Description 面板添加等价类定义：

# 无麸质菜谱 = 所有食材中不包含 Grain 类型的菜谱
Recipe and (hasIngredient only (not Grain))

# 快手菜 = 烹饪时间少于 20 分钟的菜谱
Recipe and (cookingTime some integer[<= 20])

输入这个限制类定义后，Reasoner → Synchronize Reasoner，HermiT 会自动把"清炒西兰花"（cookingTime=12，无 Grain 食材）归入 GlutenFreeRecipe 和"快手菜"类，这两个标签都是推理机自动贴上的！

5.3 用 SPARQL 查询验证推理结果

切换到 SPARQL Query Tab，输入以下查询，点击 Execute 按钮：

# 查询所有适合无麸质饮食、且 20 分钟内能做好的菜谱
PREFIX rec: <http://recipe.org/ontology#>
PREFIX rdf: <http://www.w3.org/1999/02/22-rdf-syntax-ns#>

SELECT ?recipe ?name ?time
WHERE {
  ?recipe rdf:type         rec:GlutenFreeRecipe .
  ?recipe rec:recipeName  ?name               .
  ?recipe rec:cookingTime ?time               .
  FILTER (?time <= 20)
}
ORDER BY ?time

查询结果会在下方表格中显示 rec:SteamedBroccoli | "清炒西兰花" | 12——系统成功推荐了符合条件的菜谱，而这个推荐背后是本体推理，而不是硬编码的 if-else 规则。

// 这就是本体推理的价值所在

我们从未在代码里写过"cookingTime <= 20 AND 无 Grain 食材 = 无麸质快手菜"这样的规则。我们只定义了类的语义，推理机自动完成了归类，SPARQL 只是在结果上做了过滤。规则是活的（随本体演进），而不是死的（硬编码在业务逻辑里）。

§ 06导出与版本管理

6.1 导出本体文件

Protégé 支持导出多种 RDF 序列化格式，选择 File → Save As：

格式	文件扩展名	适用场景	可读性
Turtle	.ttl	工程首选，人类可读，体积小	⭐⭐⭐⭐⭐
RDF/XML	.owl / .rdf	与旧系统互操作，标准格式	⭐⭐
Manchester OWL	.omn	给领域专家审阅，可读性最高	⭐⭐⭐⭐⭐
JSON-LD	.jsonld	与 Web 应用集成，REST API	⭐⭐⭐
OWL Functional	.ofn	推理机标准输入，精确无歧义	⭐⭐⭐

推荐在项目中保存两份：.ttl（日常工程使用）和 .omn（给领域专家 review）。

6.2 版本管理建议

本体文件是纯文本，天然适合 Git 版本管理。推荐的工程实践：

hospital-ontology/
├── hospital_core.ttl     # 核心本体（稳定，少改）
├── hospital_rules.ttl    # 业务规则（常改）
├── hospital_data.ttl     # 实例数据（频繁更新）
├── CHANGELOG.md          # 版本变更记录
└── README.md             # 本体说明文档

// 工程陷阱警告

不要把类定义和实例数据放在同一个文件里！ 类定义（模式）是相对稳定的，实例数据是频繁变动的。混在一起会让 Git diff 一团乱麻，也无法对模式做版本锁定。

用 owl:imports 让数据文件引用模式文件：数据文件里加一行 <ontology IRI> owl:imports <schema IRI>，Protégé 会自动加载依赖。

§ 07总结：本体工程的完整工作流

本体工程工作流（Protégé 视角）

│
├── ① 领域分析 → 明确"这个本体要回答什么问题"
│ ├── 收集领域专家知识（访谈、文档分析）
│ └── 确定核心概念、关系、约束
│
├── ② Protégé 建模 → 图形化设计，便于协作
│ ├── 建立类层次（Classes Panel）
│ ├── 定义对象属性 / 数据属性
│ └── 定义限制类 / 公理（Manchester Syntax）
│
├── ③ HermiT 推理验证 → 一致性检查 + 推断隐含知识
│ ├── Reasoner → Start Reasoner
│ ├── 检查 INCONSISTENT 报告 → 修复矛盾
│ └── 验证推断结果符合业务预期
│
├── ④ 导出 & 集成 → 投入工程使用
│ ├── 导出 .ttl → rdflib 代码读取 & 查询
│ ├── 导出 .ttl → 导入 Neo4j / 三元组数据库
│ └── Git 版本管理，核心/规则/数据分离
│
└── ⑤ 迭代演进 → 本体永远在更新
├── 新领域概念 → 新增类 / 属性
├── 业务规则变化 → 修改公理约束
└── 性能瓶颈 → 本体模块化拆分

💬三个思考题 + 动手挑战

Q1 HermiT（OWL-DL）和 owlrl（OWL-RL）的推理能力差异在哪里？在实际项目中，你会如何选择使用哪个推理机？请举一个场景说明你的判断依据。

Q2 本篇用 Manchester OWL Syntax 定义了"无麸质菜谱 = Recipe and (hasIngredient only (not Grain))"。如果要进一步定义"适合糖尿病患者的菜谱"（低卡路里 + 低碳水），你会如何用 Manchester Syntax 写出这个限制类？

Q3 动手挑战：在 Protégé 中扩展食谱本体，添加：
① 一个"纯素菜谱（VeganRecipe）"限制类（hasIngredient only (not Meat) and (not Dairy)）
② 至少 3 个新食材实例（葡萄、豆腐、橄榄油）
③ 一道新菜谱（麻婆豆腐 or 凉拌黄瓜），正确设置 cookingTime 和 hasIngredient
④ 运行 HermiT，观察新菜谱是否被正确归类。欢迎把截图发评论区！

→ 下篇预告 · 第 04 篇

SPARQL 查询语言：让本体"开口说话"

深入 SPARQL 查询语法（SELECT、FILTER、OPTIONAL、CONSTRUCT），以 Apache Jena 为运行环境，演示如何把本体知识库集成进 Java/Python 应用，实现真正的语义检索。

// 参考资料

Musen, M. A. (2015). The Protégé project: A look back and a look forward. AI Matters, 1(4), 4–12.
Shearer, R., Motik, B., & Horrocks, I. (2008). HermiT: A Highly-Efficient OWL Reasoner. OWLED 2008.
Horridge, M. (2011). A Practical Guide to Building OWL Ontologies Using Protégé 4. University of Manchester.
W3C. (2012). Manchester OWL Syntax. https://www.w3.org/TR/owl2-manchester-syntax/
Protégé Wiki. https://protegewiki.stanford.edu/wiki/Main_Page
