AD(Altium Designer)将嘉立创EDA的元器件导入使用

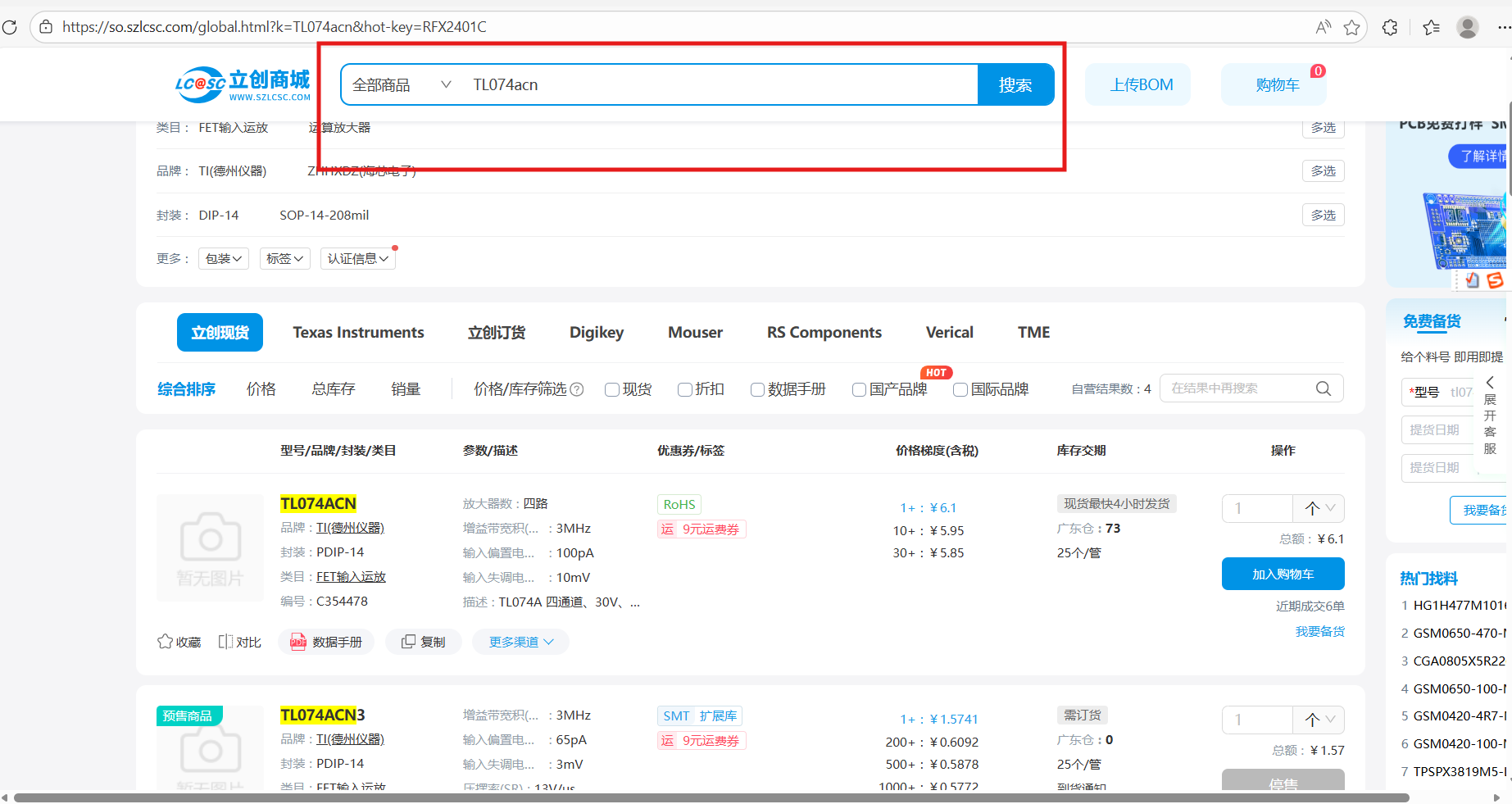

1.在立创商城搜索所需要的元器件（以TL074ACN为例）

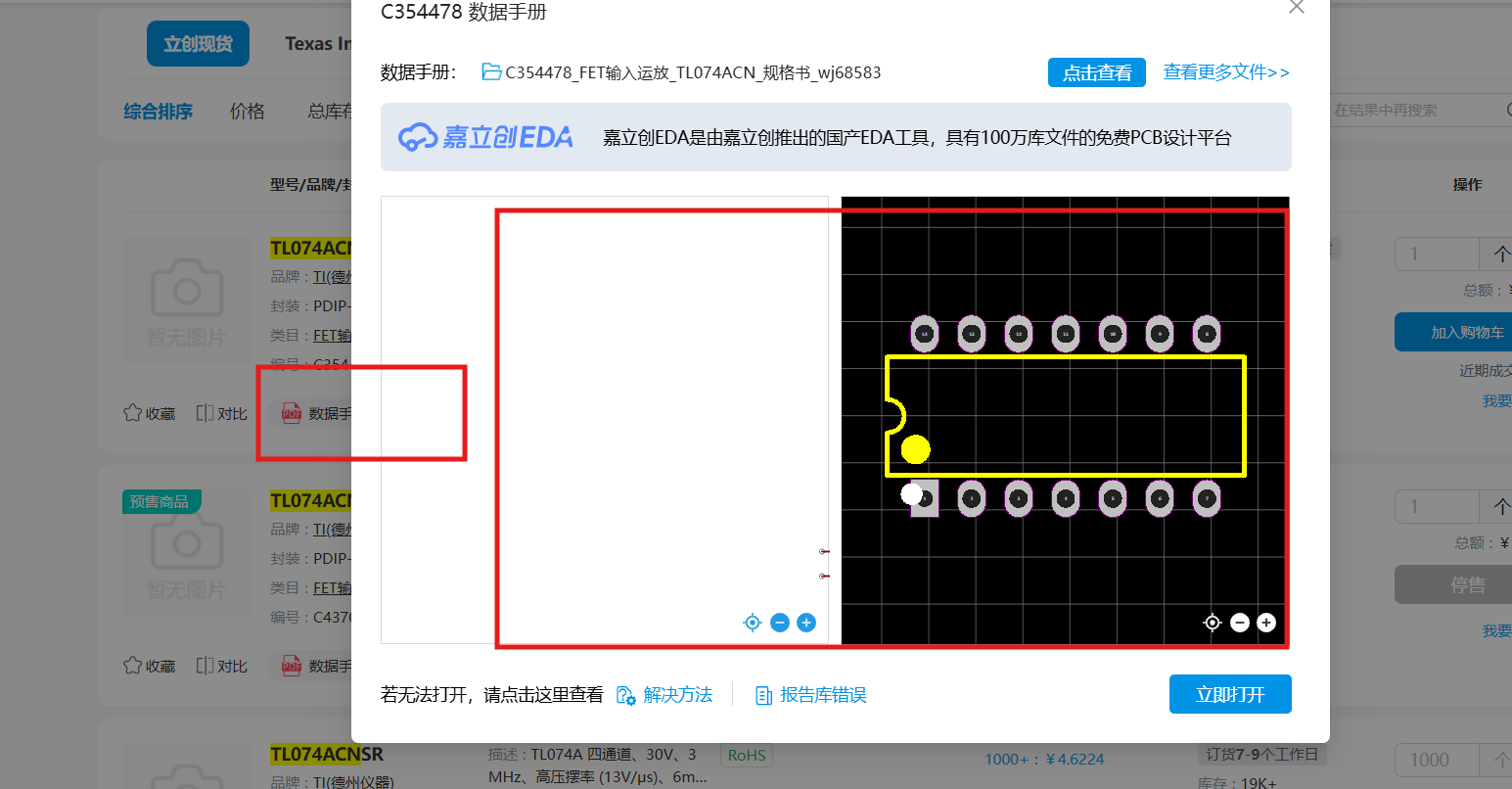

2.查看数据手册找到自己想要的元器件（原理图和PCB）

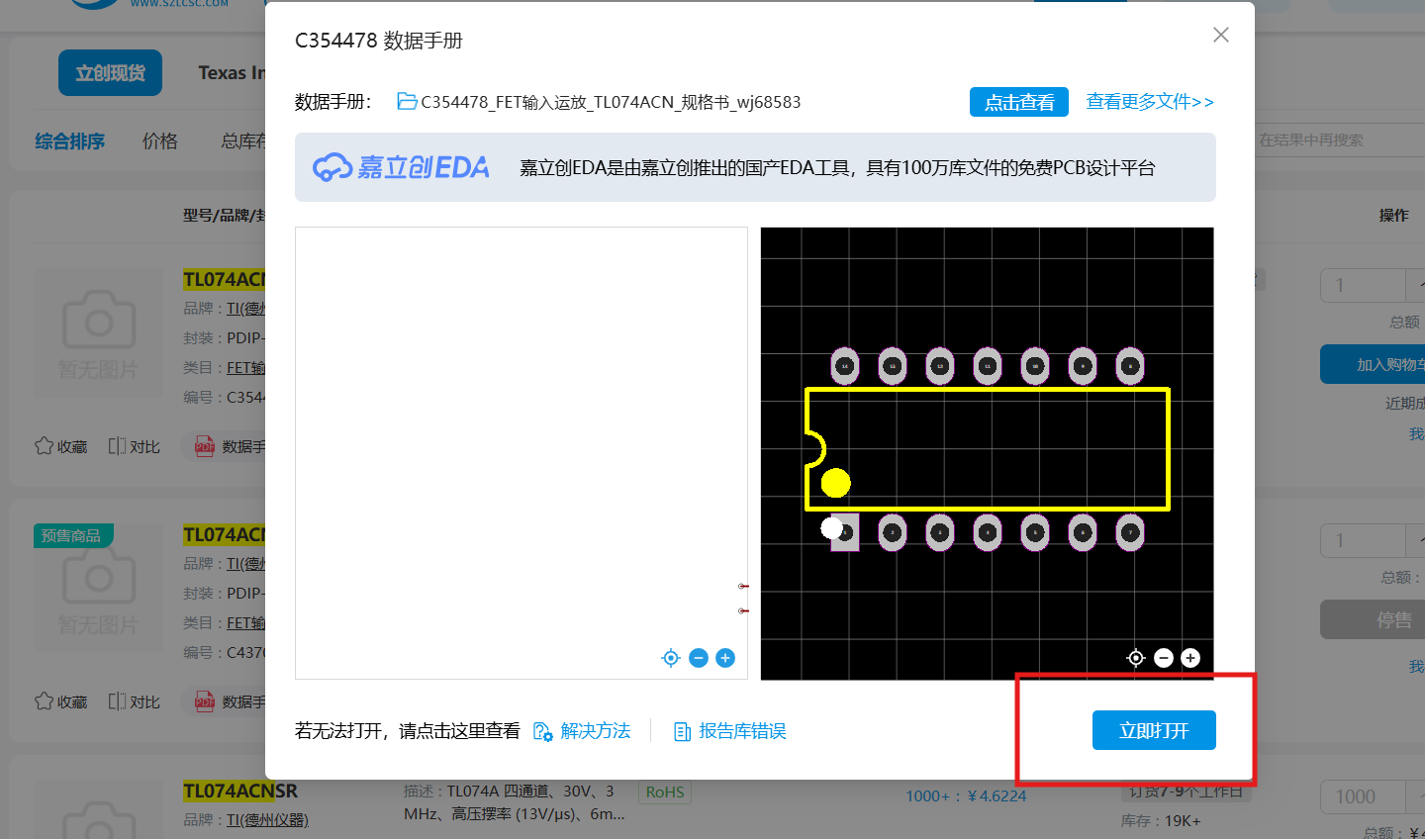

3.找到想要的元器件以后，点击立即打开

4.打开以后至少需要导出原理图和PCB（导两个东西，导两次）-----还可以导出3D模型，个人觉得稍显麻烦，不如直接在一个在线软件导出Step放在AD里面

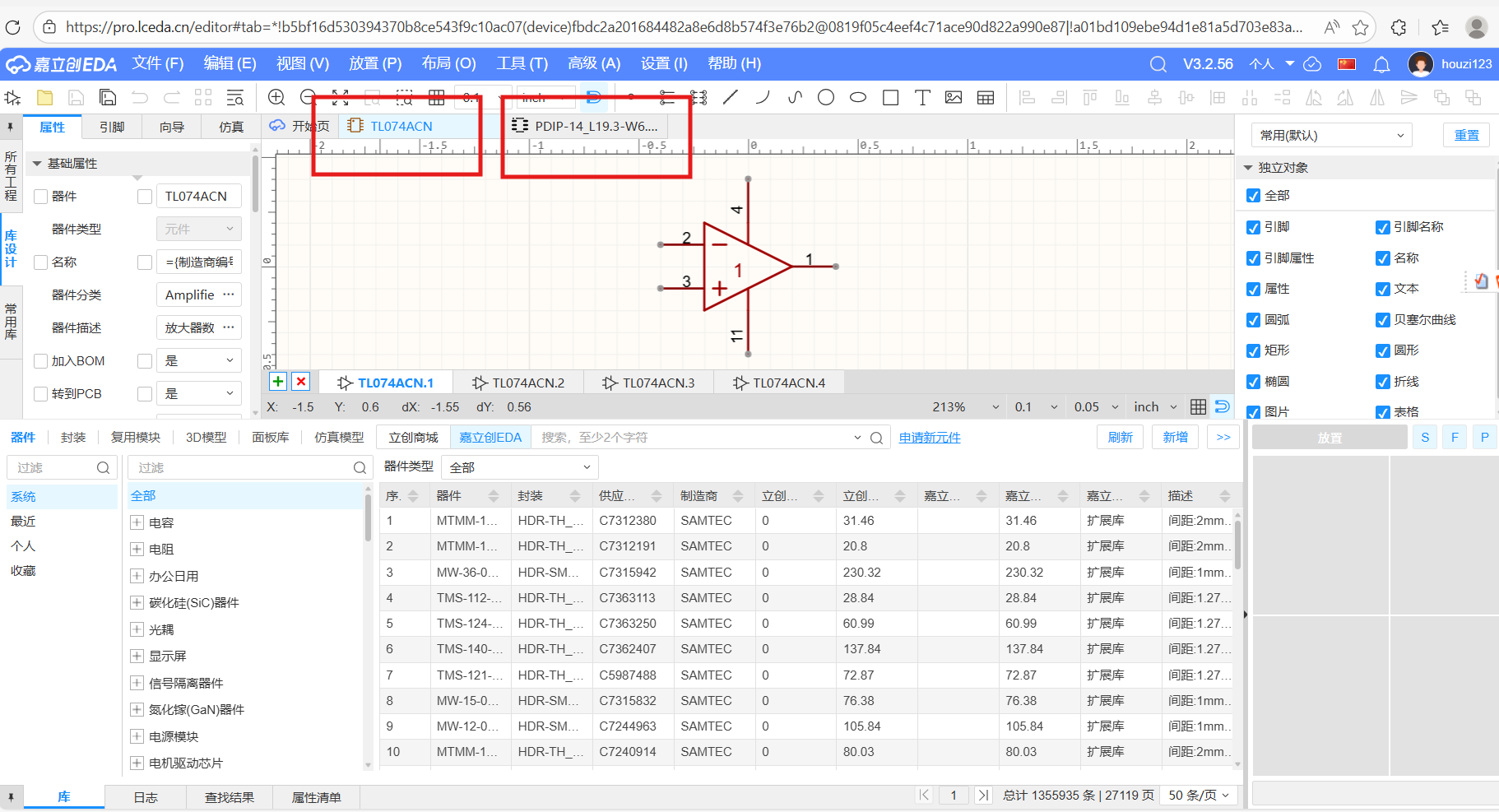

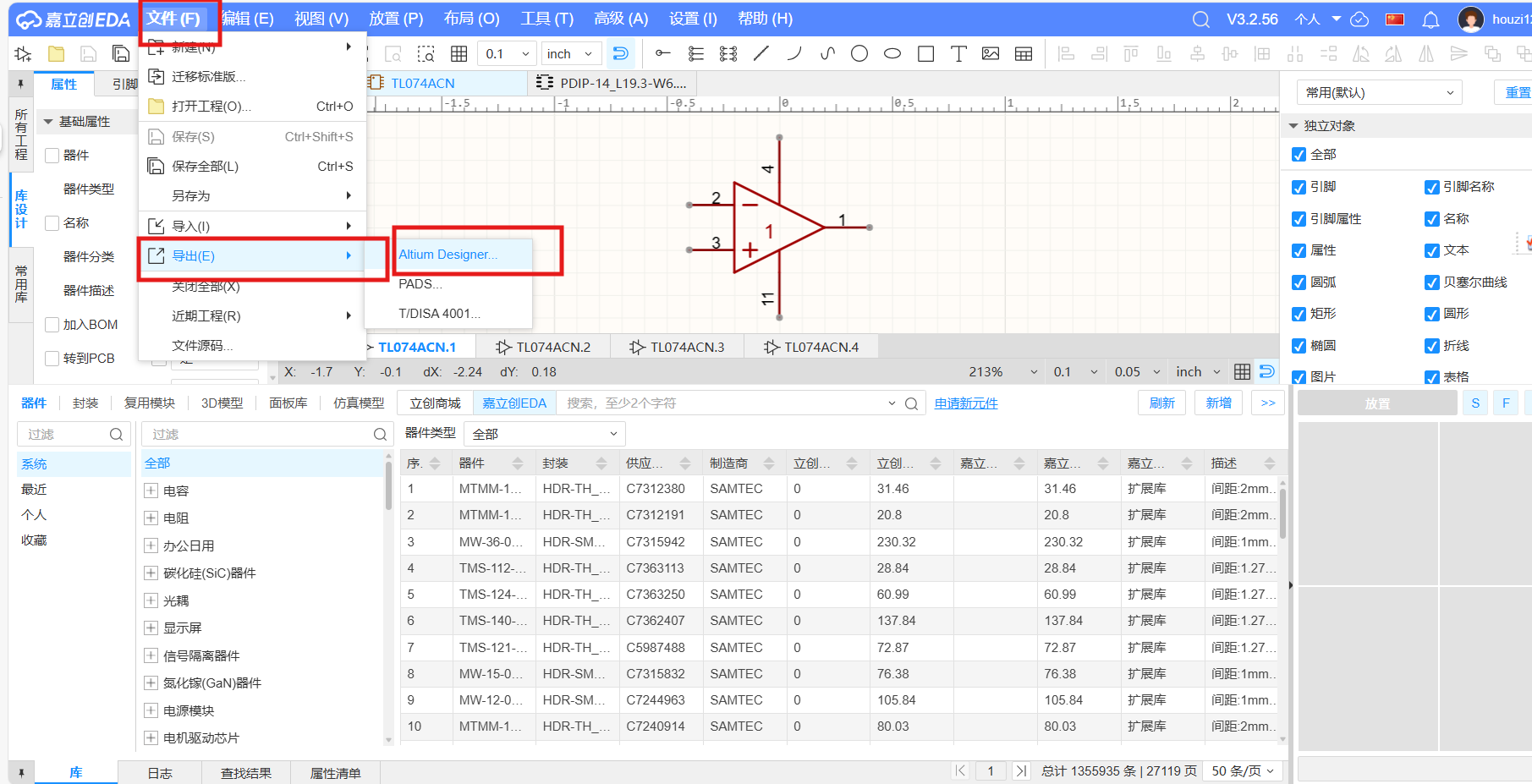

①导出原理图（文件-导出-Altium Designer）----原理图界面

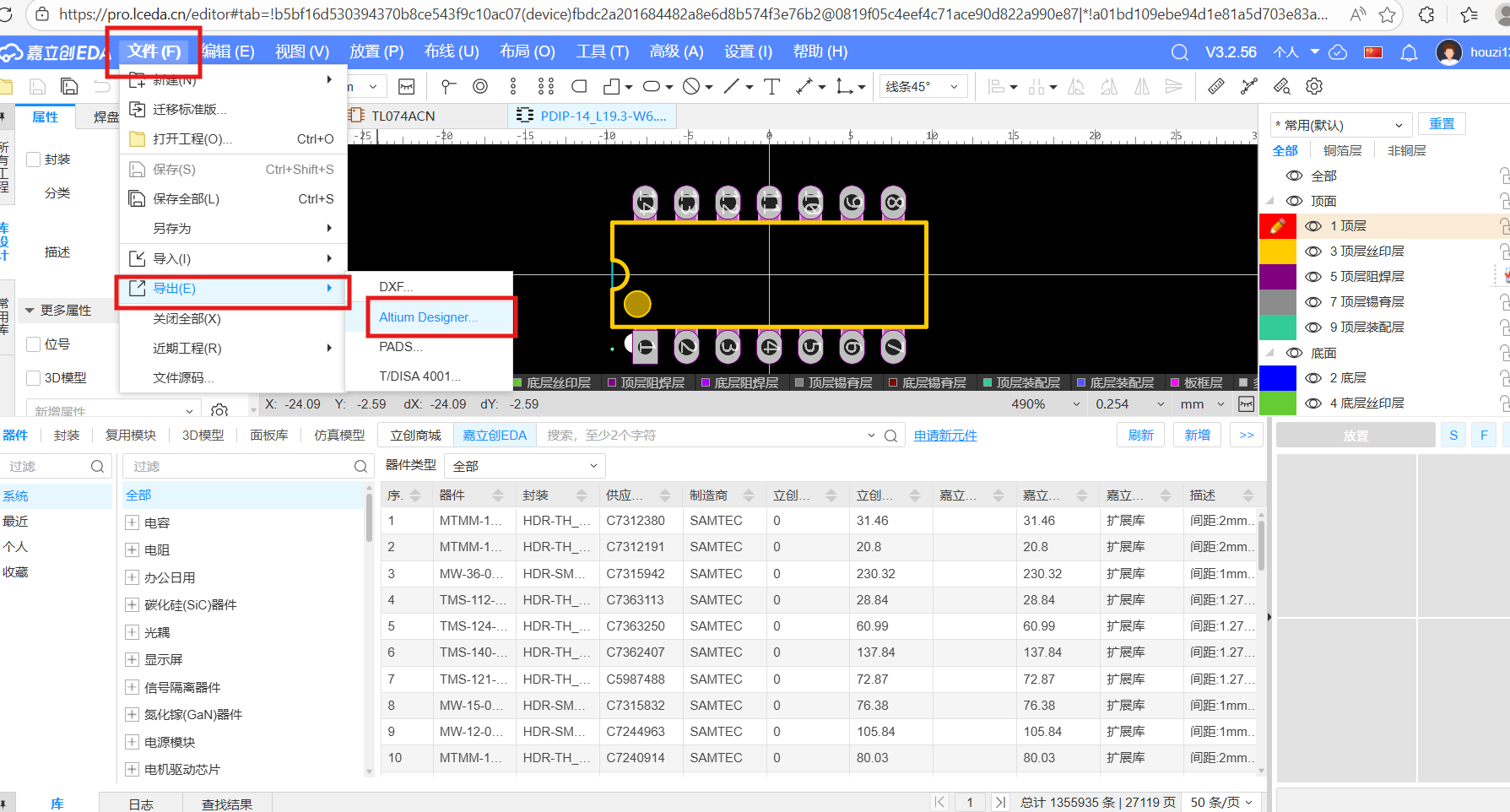

②导出PCB（文件-导出-Altium Designer）----PCB界面

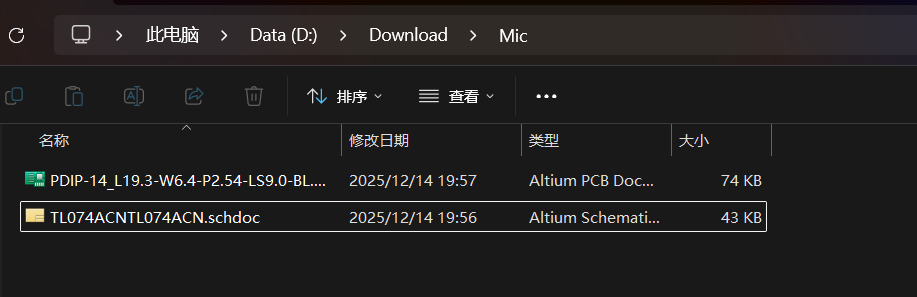

4.用AD打开导出的文件（两个都要打开）

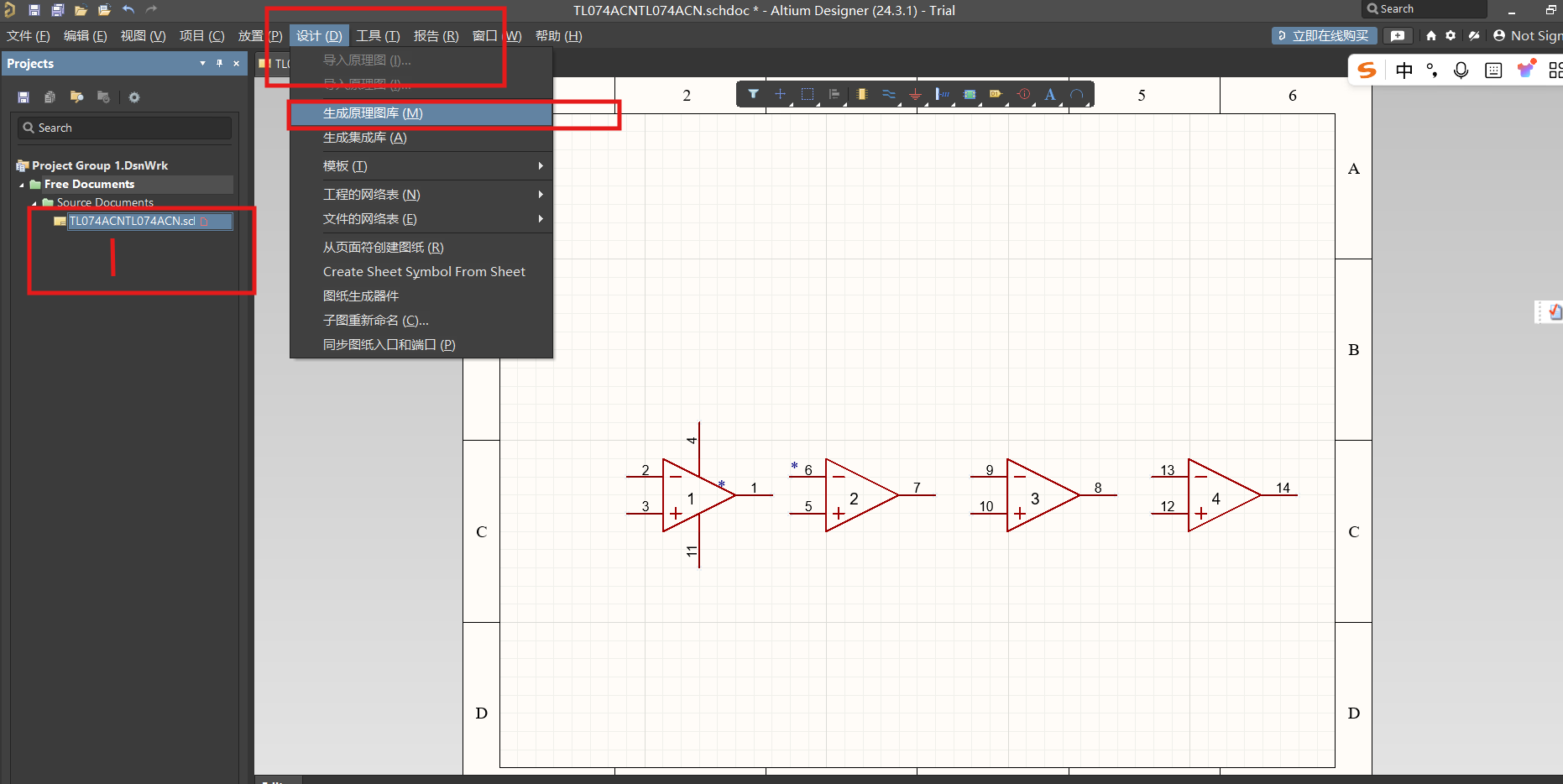

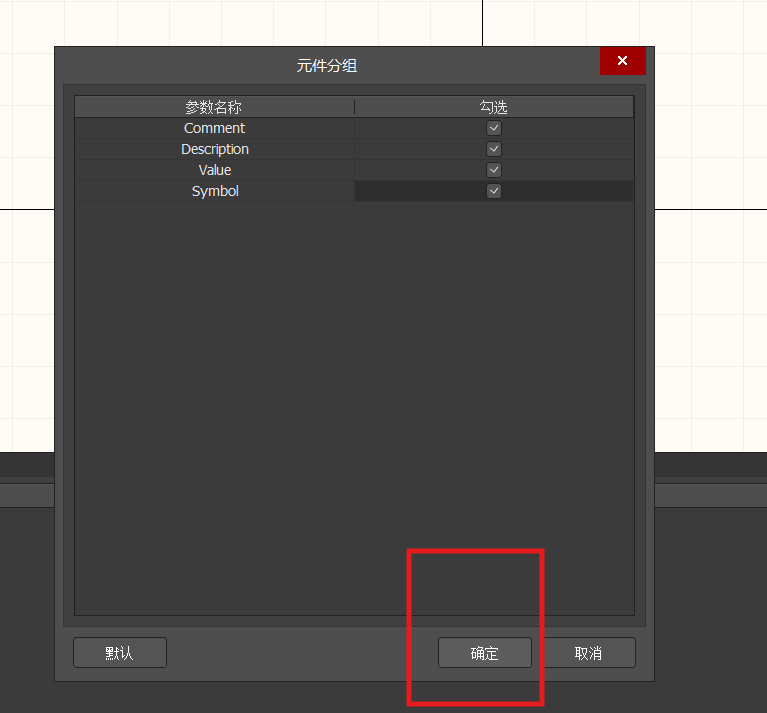

①打开原理图（.schdoc）后，先将原理图设置生成新的原理图库

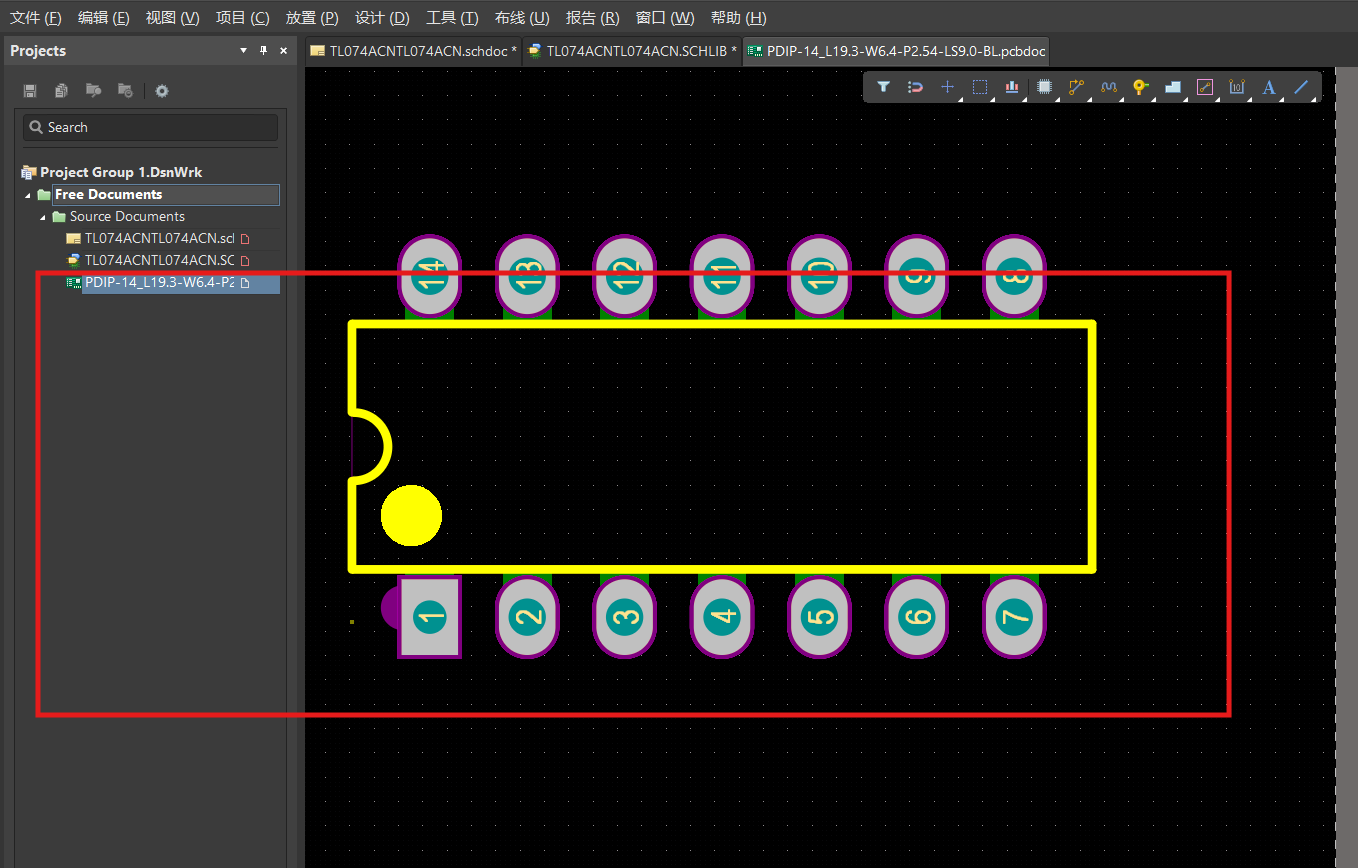

②打开导出的PCB封装

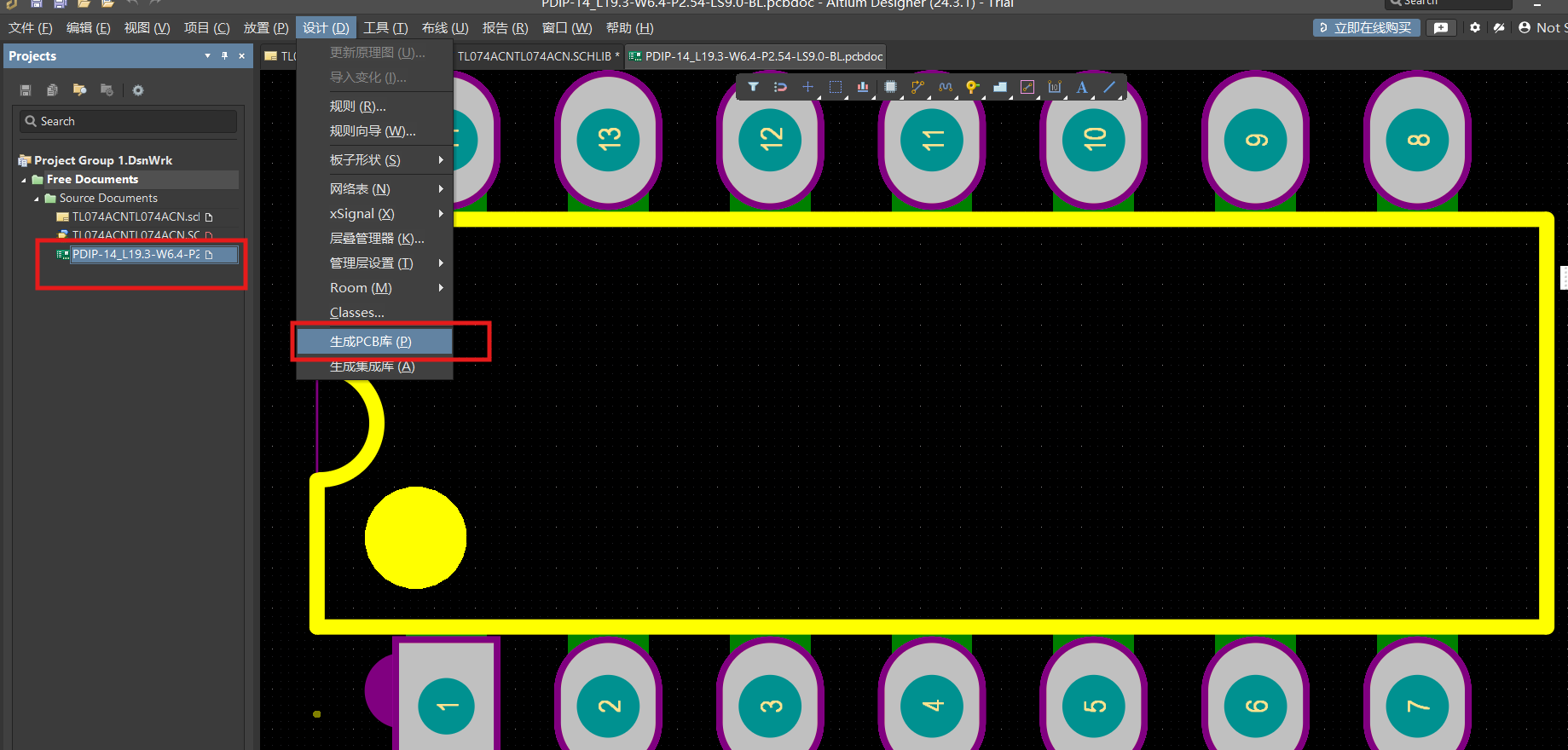

③在导入的PCB界面找到设计->生成PCB库

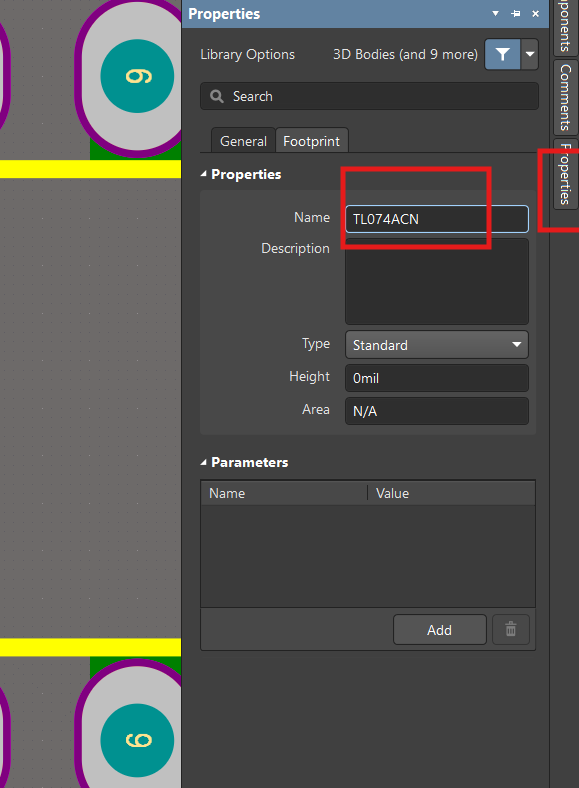

④根据需求修改信息即可

5.把新生成的PCB库与原理图库保存一下在自己的路径下即可

6.将原理图库与PCB库封装关联

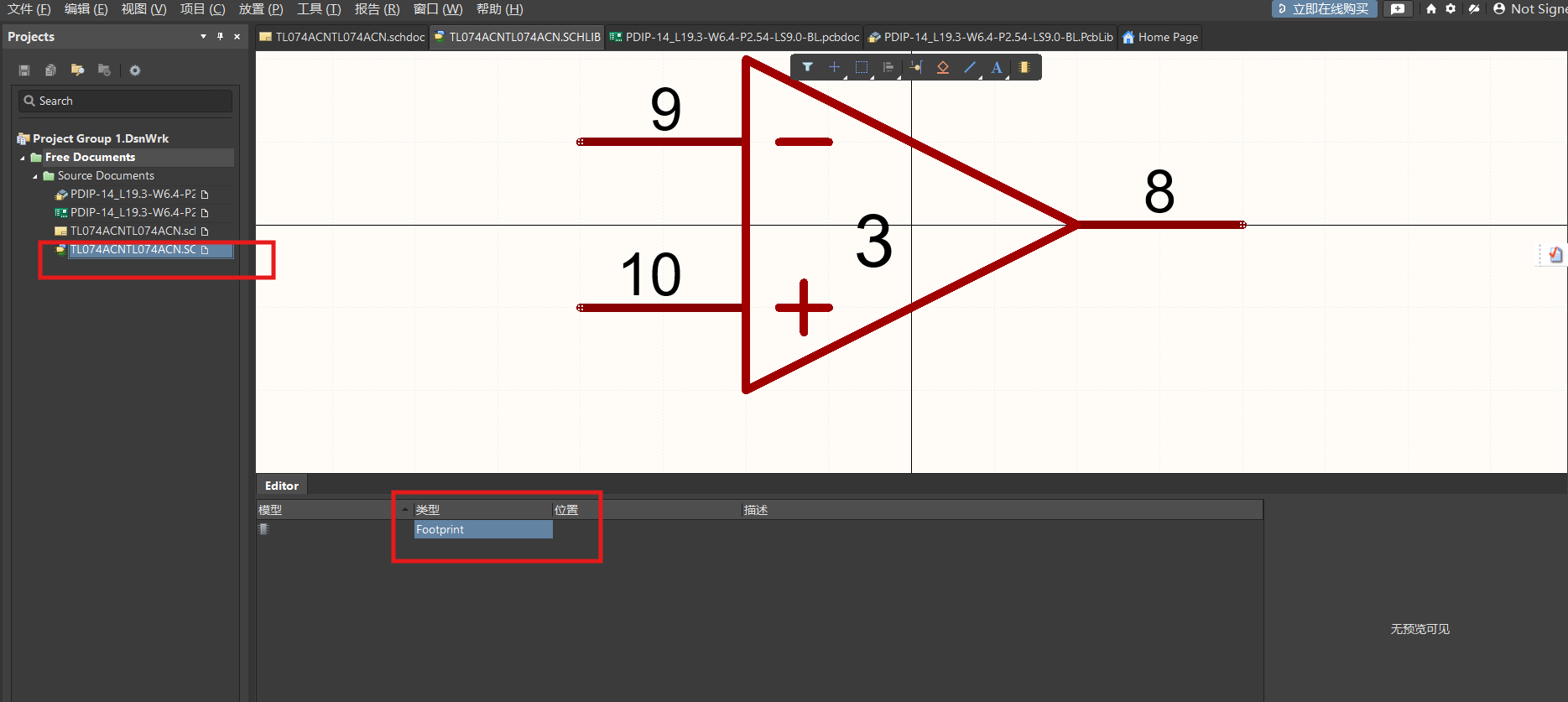

①在原理图库界面双击Footprint(封装)

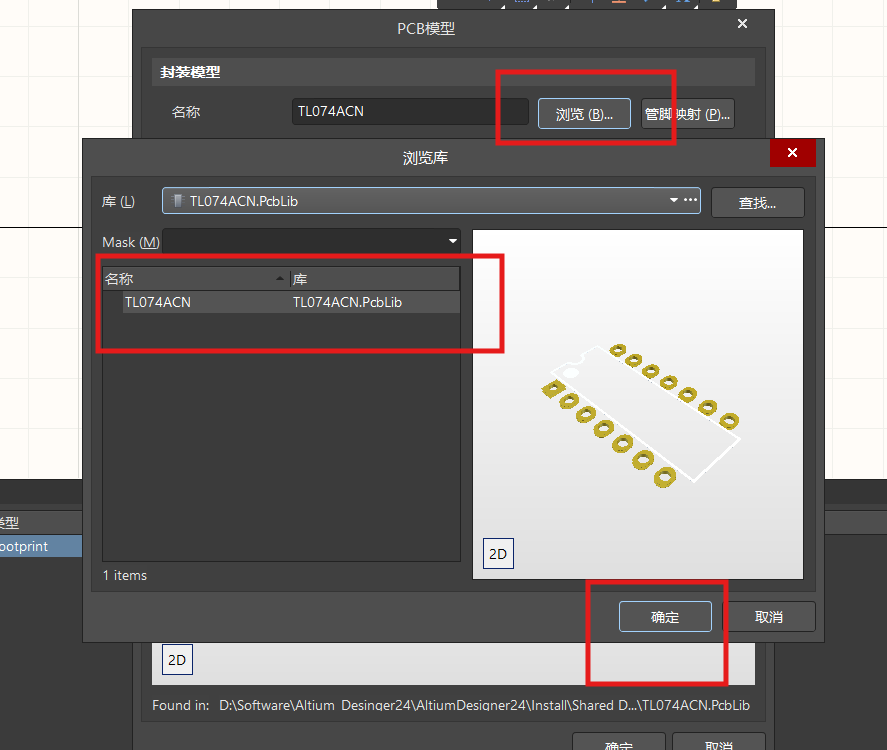

②点击浏览找到对应的PCB封装即可

7.点击确定就好啦
