在三维 GIS 中，镜头过度贴近 BIM 模型或地下管网时，常会因“近裁剪面截断”导致要素正面变透明或碎裂穿帮。
而“视图裁剪”版块，正是通过调节“模式”与“距离”参数来精细控制相机视锥体，从而完美解决这一三维渲染截断缺陷的核心工具。
数据从哪来
工欲善其事，必先利其器，在学习 ArcGIS Pro 的各项功能之前，准备好合适的练习数据至关重要，这些数据都可以从水经微图4（简称“微图4”）中下载。

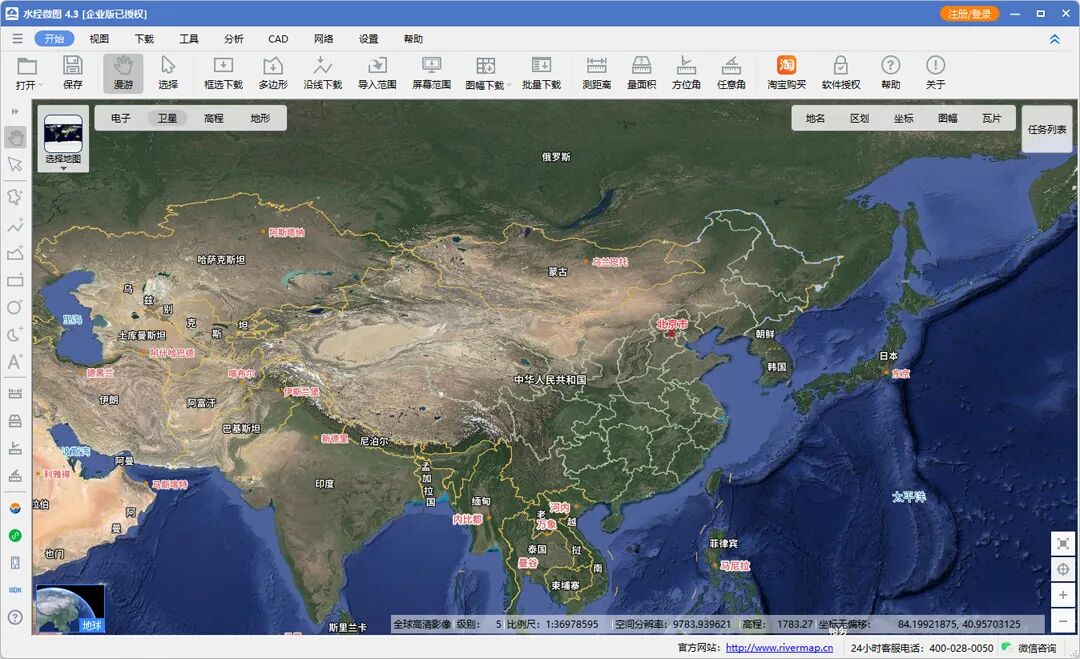

微图4
微图4可以方便地下载教程所需的影像、地形、矢量等地图数据，让你在操作 ArcGIS Pro 时手中有材、心中有数，学习效率事半功倍。
什么是视图裁剪
简单来说，视图裁剪用于控制相机能够看到的最近距离和最远距离。
在三维场景中，ArcGIS Pro 并不会无限制地渲染所有对象，而是会建立一个可视范围。
只有位于这个范围内的内容才会被显示，超出范围的对象会被自动隐藏。

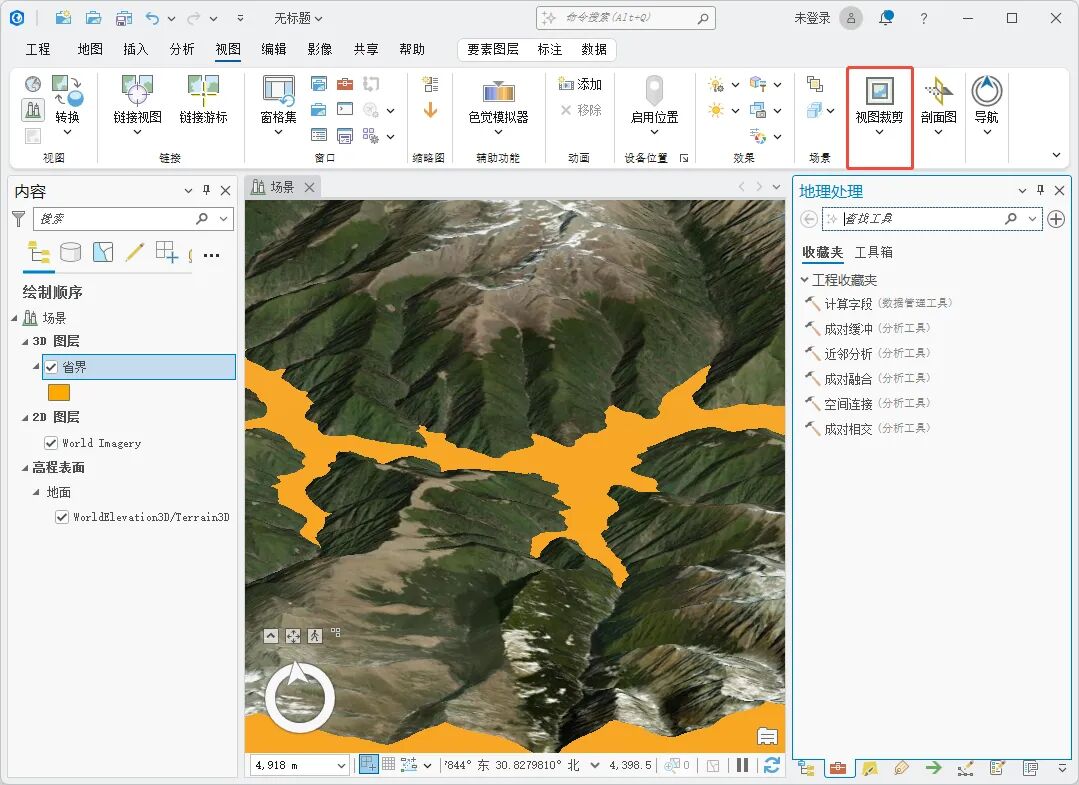

视图裁剪版块
这种机制能够减少显卡计算量，提高场景渲染效率。
为什么需要视图裁剪
在三维 GIS 场景中，计算机的图形渲染引擎无法、也不需要处理无限延伸的空间。
为了确保软件运行流畅，ArcGIS Pro 会利用一个被称为“视锥体”的几何体，为虚拟相机圈定一个可视的范围，超出这个范围的数据都会被过滤掉。
这个可视范围的最近端就是“近裁剪面”，最远端则是“远裁剪面”。
“视图裁剪”功能的核心作用，就是通过人为调节近裁剪面的位置，来解决微观编辑时的“模型碎裂”与宏观浏览时的“性能损耗”问题：
在微观视角下（如室内 BIM 或地下管网）： 当镜头无限贴近一堵墙或一根管道时，如果裁剪距离过大，这堵墙就会被近裁剪面“切开”而变成透明的空洞。
此时通过视图裁剪功能手动调小距离，就能让相机贴紧模型表面，完美呈现所有微观细节。
在宏观视角下（如大范围城市鸟瞰）： 适当放宽裁剪距离，可以让计算机放弃渲染相机周围那些看不清的微小干扰物，从而释放显卡性能。
同时保证远处的山峦、大楼等核心背景能被完整保留，营造出层次分明的画面感。
视图裁剪
简而言之，我们需要视图裁剪，是为了在“高精度的微观工程审查”与“宏大的城市成果汇报”之间自由切换，动态掌控最完美的视觉边界。
视图自动裁剪的局限性分析
在使用 ArcGIS Pro 浏览三维场景时，很多用户可能遇到过这样一种情况：
当不断放大场景查看细节时，原本应该显示的模型却突然消失了；或者在观察较小的三维对象时，模型的一部分被莫名其妙地“切掉”了。
实际上，这种现象并不是数据丢失，也不是模型出现问题，而是与 ArcGIS Pro 的“视图裁剪”功能有关。
在大多数情况下，ArcGIS Pro 会自动计算裁剪距离，因此用户通常感觉不到裁剪面的存在。
但在一些特殊场景中，自动计算可能并不理想，例如室内场景浏览、小型三维模型查看、精细设备模型检查和微小 Multipatch 模型浏览。
此时近裁剪面可能距离相机过远，结果就是当用户放大查看细节时，模型前部被裁掉，看起来像是被“切开”了一样。
用户可以手动控制裁剪距离，通过调整“距离”参数，可以让近裁剪面更加靠近相机，这样原本被截断的模型细节就能够重新显示出来。

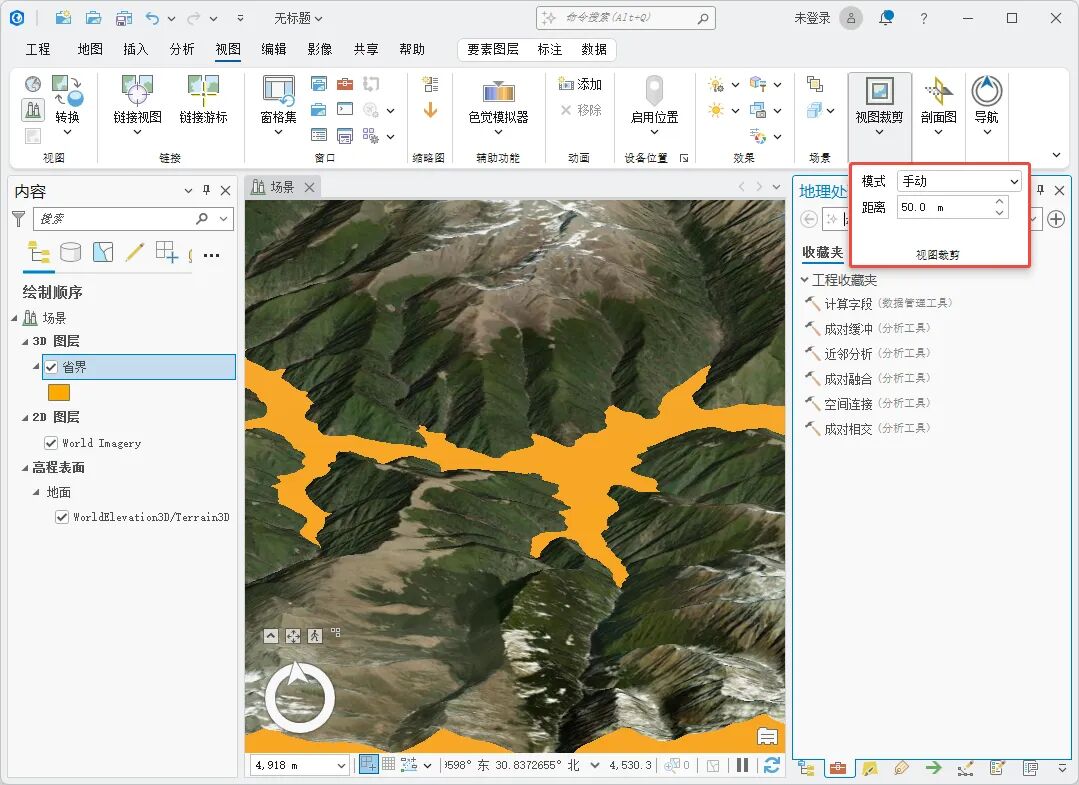

手动模式
因此，当面对这些精细化的微观场景时，灵活调整“视图裁剪”的模式与距离参数，便成了每一位 GIS 工程师的必备技能。
视图裁剪适用于哪些场景
虽然很多用户从未主动调整过视图裁剪，但在以下场景中经常会用到，例如室内 BIM 模型浏览。
由于建筑内部空间较小，用户需要不断放大查看细节，容易触发近裁剪面问题。
又例如查看精细的 Multipatch 模型时，如果模型尺寸只有几米甚至几十厘米，默认裁剪距离可能会导致局部区域被隐藏。
此外，在机械设备模型、地下设施模型以及高精度三维重建成果浏览过程中，也可能需要手动调整裁剪距离。
ArcGIS Pro 从入门到实战基础篇系列文档
学习一款软件或者技术，最好能够成体系，从基础操作到实战应用，逐步构建完整知识框架，避免碎片化学习导致效率低下。
为了方便你了解 ArcGIS Pro 实战基础篇往期内容，这里列出相关文档。
ArcGIS Pro 从入门到实战基础篇（14）：按属性查找
ArcGIS Pro 从入门到实战基础篇（16）：地图标注查看
ArcGIS Pro 从入门到实战基础篇（17）：插入菜单功能
ArcGIS Pro 从入门到实战基础篇（19）：新建三维场景
ArcGIS Pro 从入门到实战基础篇（20）：新建打印布局
ArcGIS Pro 从入门到实战基础篇（22）：新建笔记本
ArcGIS Pro 从入门到实战基础篇（23）：导入地图和布局
ArcGIS Pro 从入门到实战基础篇（24）：添加数据库
ArcGIS Pro 从入门到实战基础篇（25）：新建 WMTS 服务器
ArcGIS Pro 从入门到实战基础篇（26）：添加文件夹
ArcGIS Pro 从入门到实战基础篇（32）：新建链接图表
ArcGIS Pro 从入门到实战基础篇（33）：测量距离和方向
ArcGIS Pro 从入门到实战基础篇（36）：导入 MXD 文件
ArcGIS Pro 从入门到实战基础篇（37）：分析菜单功能
ArcGIS Pro 从入门到实战基础篇（39）：模型构建器
ArcGIS Pro 从入门到实战基础篇（40）：Python笔记本
ArcGIS Pro 从入门到实战基础篇（42）：即用型工具
ArcGIS Pro 从入门到实战基础篇（48）：函数编辑器
ArcGIS Pro 从入门到实战基础篇（49）：视图菜单功能
写在最后
视图菜单中的“视图裁剪”板块，主要用于控制三维场景相机的裁剪范围，从而改善场景浏览效果，避免近距离观察时出现模型被截断的情况。
