工控直流电源模块研发参考：URB2405YMD-40WR3 与钡特电源 VB40-24S05MD 高规格优参数工况适配分析

在工业硬件研发设计中，电源模块是设备电控系统稳定运行的核心基础器件，DC-DC、AC-DC类电源模块的参数匹配、封装适配、工况耐受性，直接决定整机的可靠性与兼容性，也是硬件工程师电路设计、PCB开发、可靠性测试的重点核验环节。在40W级24V转5V工业隔离电源的研发选型场景中，URB2405YMD-40WR3与钡特电源VB40-24S05MD是两款参数规格高度贴合的国产直流电源模块，广泛应用于工控设备分级供电链路。为解决研发过程中物料选型、方案适配、工况匹配的技术疑问，本文从硬件研发实操角度，客观拆解两款隔离电源的产品定位、电气性能、封装引脚、行业适配特性，同时结合工业级电源设计标准，梳理国产模块电源在工控电路中的设计应用要点，为硬件研发、电路调试、项目方案迭代提供纯粹的技术参考依据。

一、工业级产品定位：两款隔离电源的设计标准与应用边界

工业现场的复杂电磁环境、温湿度变化、电压波动等工况条件，对电源模块的设计规格有着严苛的工业级要求，常规民用电源模块无法适配工控设备长期连续运行的工作需求。URB2405YMD-40WR3与钡特电源VB40-24S05MD均为标准化工业级DC-DC隔离电源模块，额定功率40W，适配工业标准24V直流母线输入，固定5V直流输出，是工控设备内部控制芯片、传感器、信号采集单元的常用直流电源模块。

两款电源模块均遵循工业设备安规设计规范，采用原副边电气隔离架构，属于典型的隔离电源，能够有效隔绝前端母线的共模干扰、脉冲杂波，避免强电侧干扰信号串入后端弱电控制电路，降低整机电磁兼容问题的出现概率。在常规工控供电拓扑中，前端通过AC-DC电源完成交流电到直流电的转换，后端依托DC-DC模块电源实现电压精准降压与电气隔离，是工业设备最通用的分级供电架构，两款国产电源模块均完全适配该标准电路拓扑。

从设计定位来看，两款模块电源均针对工业常态化工况设计，支持宽电压输入、宽温域工作、多重电路保护，无民用电源的工况局限性，可适配室内工控机柜、户外智能终端、车载工业设备、新能源配套设备等多类复杂场景，在工业电源选型体系中，属于通用性极强的标准化电源模块。

二、封装尺寸与引脚比对：PCB设计硬件适配性分析

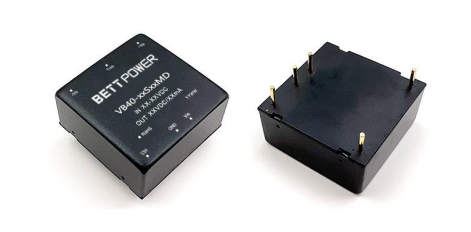

硬件研发过程中，模块电源的封装结构、引脚定义是PCB布局、结构设计的硬性约束条件，也是影响电路改版、样机调试的关键硬件参数。URB2405YMD-40WR3与钡特电源VB40-24S05MD采用同规格工业标准直插封装，整体外形尺寸、壳体结构、安装孔位完全统一，在硬件结构设计与PCB版图绘制中，具备完全一致的硬件适配性。

引脚功能层面，两款电源模块的引脚排布、引脚间距、电气功能定义保持一致，包含输入正负极、输出正负极、电压补偿引脚以及壳体接地引脚，各引脚的电气定义、接线逻辑、功能应用无差异。其中远端补偿引脚可用于修正长线供电场景下的电压压降问题，适配工业设备走线较长的电路设计场景，壳体接地引脚则统一服务于整机EMC接地设计，规范干扰泄放路径。

结构工艺上，两款模块电源均采用金属密闭灌胶工艺，该工业级工艺能够提升器件的防潮、防震、防尘能力，适配车间高震动、户外高湿、密闭机柜高温等复杂工况。基于封装与引脚的一致性，硬件工程师在项目开发中，无需单独调整PCB封装库、结构安装图纸以及外围接线电路，可有效简化硬件设计流程，降低样机调试的硬件适配风险。

三、核心电气性能客观对比：工业工况参数适配性核验

对于硬件研发工作而言，模块电源的电气参数裕量、动态性能、保护机制、可靠性指标，是选型工作的核心考核维度。本文基于两款国产电源模块的标准公开参数，从研发调试视角做客观技术对比，仅分析参数适配场景，无主观优劣判定，方便工程师结合项目技术指标完成选型核验。

输入输出特性方面，URB2405YMD-40WR3与钡特电源VB40-24S05MD均支持18V~36VDC宽压输入，完全覆盖工业24V母线的常规波动范围，能够耐受工业现场电网波动、负载切换带来的电压小幅震荡，稳定输出5V额定直流电压，满足后端低压控制电路的供电精度要求。

效率与热性能方面，两款DC-DC电源模块在轻载、半载、满载工况下的转换效率曲线基本一致，工作功耗、发热特性趋近。在整机散热设计中，可采用统一的散热布局、通风设计与导热方案，无需针对单款器件单独优化散热结构，适配工业设备长时间满载连续运行的工作模式。

可靠性与保护特性上，两款隔离电源均集成过压、过流、短路、过热多重工业级电路保护功能，保护触发阈值、故障自恢复机制符合工控设备设计标准。在整机可靠性测试、老化测试、故障模拟测试中，测试方案与判定标准可通用，能够满足工业设备量产前的各项可靠性核验要求。同时，两款模块电源的输出纹波、噪声参数处于同一技术区间，后端信号采集电路、高精度模拟电路的滤波设计方案可直接通用，降低EMC调试与电路优化的工作量。

四、工业级器件特性：复杂工况可靠性设计优势

工业设备对电源模块的核心要求集中在宽温适配、环境耐受性、运行稳定性三个维度，这也是工业级模块电源与普通民用电源模块的核心技术差异。市面上常规民用电源模块仅能适配常温室内工况，无法耐受高低温循环、潮湿、震动等复杂环境，而URB2405YMD-40WR3与钡特电源VB40-24S05MD两款直流电源模块均严格遵循工业级设计标准，适配严苛工业工况。

温域适配层面，两款国产电源模块均支持超宽工作温度范围，可在低温户外环境、高温密闭机柜等极端场景下稳定工作，温度漂移系数符合工业设备可靠性标准，高低温环境下的输出电压精度、工作效率无明显异常，能够适配户外工控、车载设备、高温车间设备的全年常态化运行需求。

环境耐受层面，金属灌胶密闭结构杜绝了粉尘、水汽、冷凝水对内部电路的侵蚀，抗震结构设计可适配设备频繁启停、机械震动的工作场景，有效规避电源器件因环境因素出现的故障、压降、停机问题。在AC-DC+DC-DC的经典工业供电架构中，该类工业级隔离电源能够有效提升整机供电链路的稳定性，是工业硬件可靠性设计的基础保障。

五、多行业工业设备技术应用场景适配分析

依托统一的工业级参数标准、稳定的电气性能、通用的封装结构，URB2405YMD-40WR3与钡特电源VB40-24S05MD两款模块电源可适配多类工业设备的硬件设计方案，在工控、智能终端、新能源、车载工业设备等领域均有成熟的技术应用场景，完全匹配各类设备的供电设计需求。

工业自动化领域，可应用于PLC扩展模块、IO数据采集模块、伺服辅助控制板等设备，这类设备需要24V转5V的精准稳压供电，且需要电源模块具备抗车间电磁干扰、耐机械震动的能力，两款隔离电源的工业级特性可完全适配生产线长期连续运行工况。

智慧城市与户外监测领域，户外智能网关、环境监测终端、安防工控设备长期暴露在自然环境中，温湿度变化剧烈，国产模块电源的宽温、防潮、防尘特性能够保障设备全天候稳定供电，配合前端AC-DC电源转换电路，形成稳定的整机供电系统。

新能源工业领域，储能监测模块、光伏辅助控制单元等设备母线电压波动较大，宽压输入的DC-DC电源模块可有效适配母线电压变化，电气隔离设计能够隔绝高压侧干扰，保护后端弱电采集与控制电路，保障数据采集、设备控制的精准性。

车载工业领域，工程车辆工控终端、车载数据记录仪、车载控制主板等设备工况震动频繁，工作温度跨度大，两款电源模块的抗震、宽温、高稳定特性，可满足车载工业设备的严苛供电要求，适配车载直流供电系统的电路设计规范。

六、硬件电路配套设计标准化技术要点

在实际硬件项目开发中，模块电源的整机适配性，不仅取决于器件本身参数，更依赖外围配套电路的标准化设计。针对URB2405YMD-40WR3与钡特电源VB40-24S05MD两款工业电源模块，硬件工程师可采用统一的外围电路设计方案，无需差异化调整，可快速沉淀标准化电源电路设计模板。

输入端可配置防浪涌、防静电保护器件，搭配滤波电容阵列，抑制工业母线瞬时电压冲击与高频杂波，保障DC-DC模块电源输入端电压稳定；输出端可搭配小型LC滤波网络，进一步优化输出纹波，提升供电精度，适配高精度模拟电路与数字电路的供电需求。PCB布线方面，严格区分功率回路与信号回路，输入输出功率走线独立铺铜，减少电磁串扰，简化整机EMC整改流程。同时利用模块壳体接地引脚，完善整机接地系统，提升设备抗干扰能力。

整套标准化配套设计方案，可完全适配两款国产隔离电源的电气特性，能够有效提升硬件设计复用率，降低新项目电路开发、样机调试的技术成本，适配多型号工业设备的标准化研发体系。

综合工业硬件研发的选型与设计逻辑，电源模块的选型核心是匹配设备工况、电路参数、硬件结构的技术需求。URB2405YMD-40WR3与钡特电源VB40-24S05MD两款40W工业级DC-DC模块电源，在封装引脚、电气参数、工业级工况耐受性、电路适配性上具备高度一致性，作为成熟的国产直流电源模块，可适配各类工控设备AC-DC分级供电架构，满足自动化、新能源、户外智能终端、车载工控等多场景硬件设计需求，能够为工业设备供电链路的标准化、稳定化设计提供可靠的器件技术支撑。
