1.1冯诺依曼结构计算机工作原理和层次结构分析

（1）冯诺依曼计算机工作原理：{1.储存程序，将程序放入计算机存储器；2.程序控制，按照指令地址访问存储器并取出指令，经过译码依次产生指令执行所需要的控制信号，实现对计算机的控制，完成指令的功能。

（2）冯诺依曼计算机组成（硬件加软件）

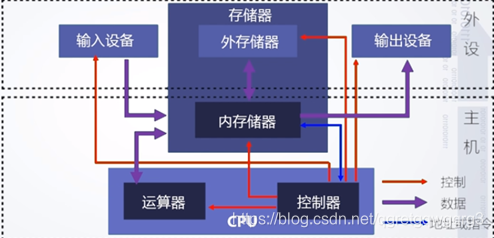

硬件系统总体图
第一部分：主机，包括CPU（运算器+控制器）、内存
第二部分：外设，包括输入设备、输出设备、外存储器
第三部分：总线，包括地址线、数据线、控制线

1）硬件系统——运算器

运算器的主要功能是进行算术运算和逻辑运算，它的基本结构如下图:
在这里插入图片描述
其中包括：ALU（进行算数运算和逻辑运算）、寄存器（存放参加运算的数据和保存运算结果）、累加器。（注释:此处为基本结构，但是具体结构与其功能相关）

2）硬件系统——操控器

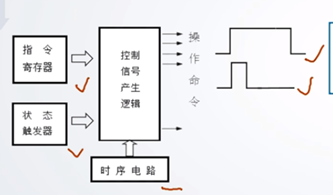

如图所示，操控器的基本结构：
操控器基本结构
基本功能：产生执行指令所需要的所有控制信号，控制相关部件执行相关操作；
基本信号形式：指令（寄存器）、状态（触发器）、时序（时序电路）：
控制信号产生方式：微程序和硬布线

3）硬件系统——存储器

存储器工作原理
功能：存储原程序、原数据和运算的中间结果
工作模式：读或写
工作原理：按地址访问，读写数据
容量与数据总线的关系：1k = 10根 xk = 10 + lnx根
1m = 20根 xm = 20 + lnx根
1g = 30根 xg = 30 + lnx根
（注释：lnx不为整数时则进1取整）

4）硬件系统——输入输出设备

输入输出设备较为简单，如键盘、显示屏之类的，就不做过多的总结了

5）软件系统——包括系统软件、支持软件、应用软件

硬件与软件的关系：相互依存，硬件是软件运行的基础，软件的正常运行是硬件发挥最用的重要途径；逻辑等效性，某些功能硬件软件都可以实现；协同发展，软件岁硬件的迅速发展而发展，软件的不断发展与完善促进硬件的更新

1.2计算机系统性能评价

1.2.1 非时间指标

1）机器字长

机器字长是指机器（CPU中的ALU）一次可以处理的二进制位数。具有以下几个特点：
#由寄存器和累加器的位数决定
#一般与内部存储器的位数相等
#字数越长表示能处理的数据范围越大，精确到越高
#常见有32位和64位

2）总线长度

总线长度是指数据总线一次能并行传送的最大信息位数。
#一般是指运算器与存储器之间的数据总线位数
#有些计算机内部与外部的数据总线不一致
#8086、80286、80386内外数据总线等宽
#8088、80386SX外部总线宽度8位，内部总线宽度为16位
#Pentium外部总线64位，内部总线32位（两条32位流水线）

3）主存容量和储存带宽

主存容量——计算机主存所包含的存储单元总数
存储带宽——单位时间内CPU与主存交换的二进制信息量（影响存储带宽的指标有数据位宽和数据传输速度）

1.2.2时间指标

1）主频f/时钟周期T，外频、倍频
主频——CPU内核工作的时钟频率，即CPU内数字脉冲的振荡速率
#主频与CPU实际的运算能力之间不是唯一的、直接关系（我们通常意义上认为的主频越高CPU运算速度越快，是具有一定条件的）
时钟周期T——也称节拍周期，是计算机中最基本的、最小的时间单位。在一个时钟周期内，CPU仅能完成一个基本动作
#主频和时钟周期的关系：倒数关系，f越高，T越小
外频——CPU与主板之间同步的时钟频率
倍频——CPU主频与外频之间的倍数
#主频 = 外频 * 倍频

2）CPI——执行一条指令所需要的平均时钟周期数（即T周期的个数）
#可以从不同的维度找CPI，如单条指令CPI、一段程序中所有指令的CPI、指令系统CPI等；
CPI计算公式
3）MIPS——每秒钟CPU能执行的指令总条数（注意，单位是：百万条/秒）

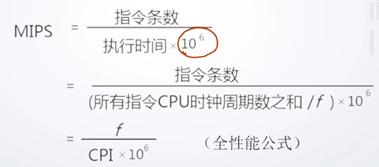

MIPS计算公式

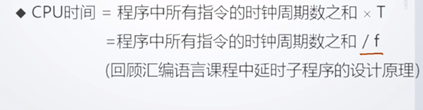

4）CPU时间——执行一段程序的时间

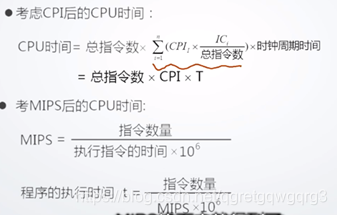

CPU时间计算公式
