上周画一块 STM32H753 的核心板,光是给几十个去耦电容手动摆位号、连 GND,就耗掉大半个下午。收工时随手翻了下立创EDA的扩展广场,才发现——我干的这些体力活,早有人写成插件了。

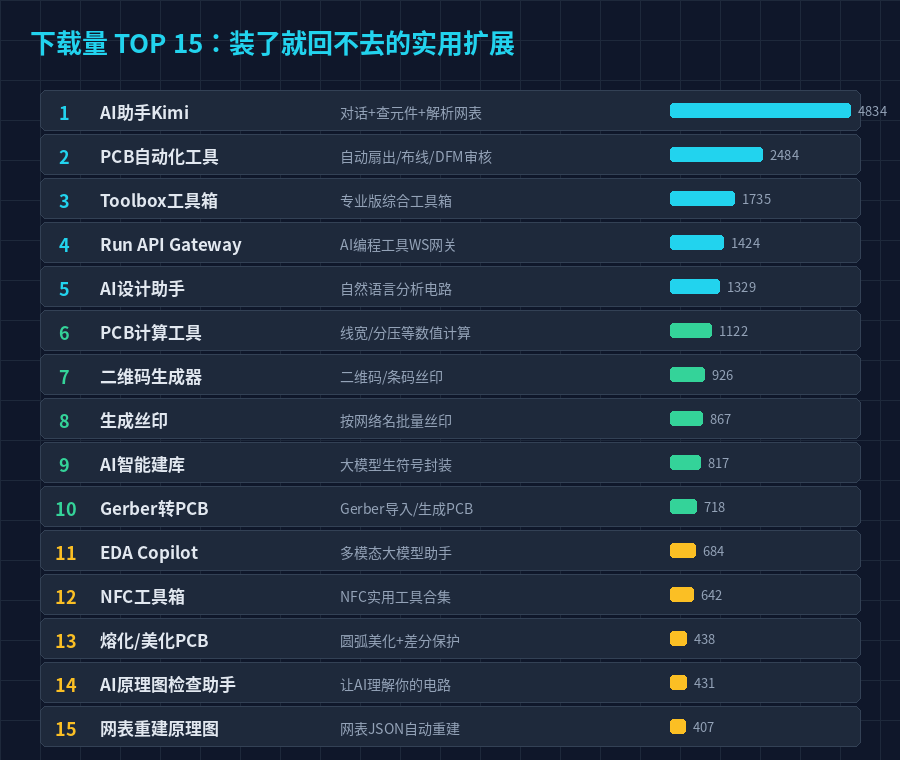

于是我把整个扩展广场扒了一遍:155 个扩展,官方 56 个,第三方开发者 99 个。装了一圈下来,有十几个是真能救命的。这篇就按下载量和实际体验,把值得装的挑出来讲清楚。
先看这张全景

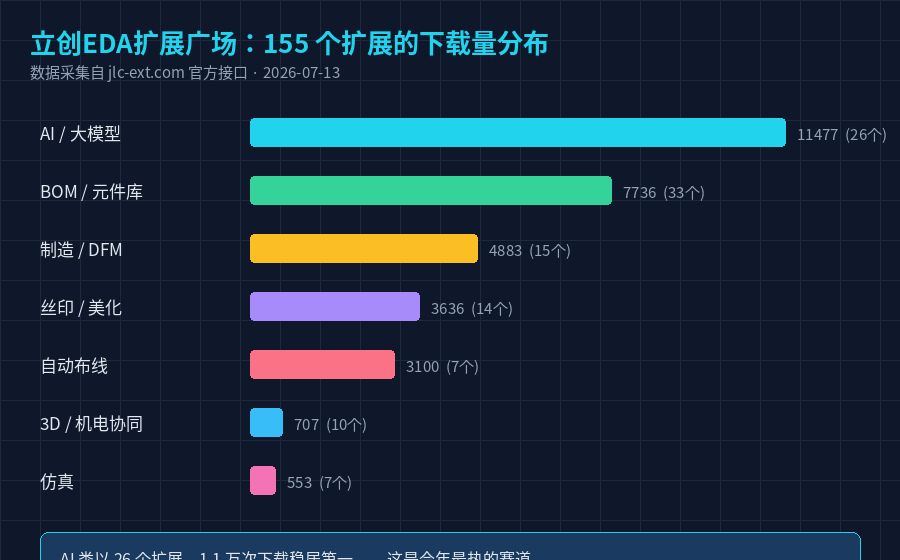

数据是从广场的公开接口拉的,按主题归了类。最直观的一点:AI 类扩展 26 个、累计 1.1 万次下载,把其他品类甩开一大截。紧跟其后的是 BOM/元件库(33个)、制造/DFM(15个)、丝印美化(14个)。

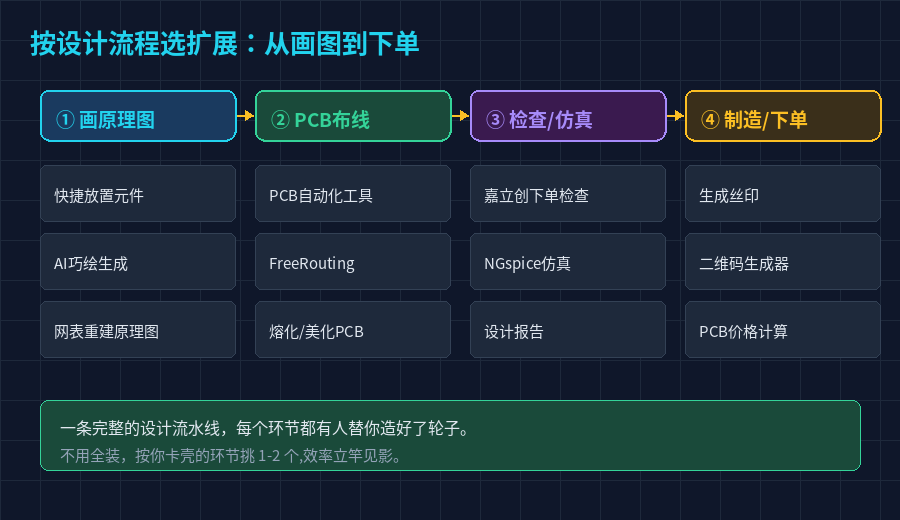

这个分布其实很诚实地反映了大家的痛点在哪——画图累、建库烦、下单前怕出错。下面就顺着一块板子从画到造的流程,把每个环节该装什么讲一遍。
画原理图阶段
这个阶段最耗人的是重复劳动。我那块 H753 板子,光 VCAP 引脚就要接 6 颗 2.2µF 电容(每个 VCAP 并两颗降 ESR),VDD 附近还要密密麻麻铺 100nF。这种活最适合丢给插件。
网表重建原理图(407 下载):手里有网表 JSON,一键重建出原理图布局。反过来还有个PCB转原理图(349 下载),拿到别人的成品板想反推逻辑图时特别管用。
AI巧绘(231 下载):用自然语言描述需求,AI 帮你生成原理图并自动放件。适合快速搭原型骨架,细节还得自己收。
PCB布线阶段
PCB自动化工具(2484 下载,广场第二):这个是真强。管脚自动扇出打孔、模块自动布局、群组草图布线,还带 DFM 设计质量审核。我拿它给一块多路电源的板子做初步扇出,省了至少一个小时。
熔化/优化/美化PCB(438 下载):一键把布线拐角圆弧化、给差分对和等长网络加保护、贝塞尔线宽过渡。走完线之后跑一遍,板子立刻从"能用"变成"好看"。做高速信号的会喜欢它的差分/等长保护功能。
FreeRouting(136 下载):老牌自动布线器的集成版,脚本自动启动后对接布线数据。急着出样时能顶用。
检查与仿真阶段
这一步最容易被新手跳过,然后在打样后追悔莫及。
嘉立创下单检查(下载中上):自动跑 DFM 检查,把可能导致打样翻车的设计问题提前挑出来。下单前必跑。
设计报告(207 下载):一键生成规范的设计报告,交付、归档、给甲方看都体面。
不过要提醒一句:这些工具查的都是物理规则——间距、孔径、丝印重叠。像"每个 VCAP 是不是真的接了 2.2µF"“CAN 总线两端有没有各放一个 120Ω 终端电阻”"USB 差分对是不是 90Ω 阻抗"这类电气语义问题,插件的机械 DRC 查不出来,还得靠自己盯或者上 AI 类工具。这个坑我在后面讲 AI 扩展的文章里会专门展开。
制造与下单阶段

生成丝印(867 下载):按焊盘的网络名批量生成丝印,不管是图片丝印还是文本丝印都能刷。给一堆测试点标网络名时,这个比手动敲快十倍。
二维码生成器(926 下载,丝印类第一):在板子上加二维码或条形码丝印,扫码就能跳到你的项目页或版本信息。成品感一下子就上来了。
PCB价格计算工具(375 下载):离线算打样价格,内置了嘉立创常用的价格规则,还能自定义。报价前心里先有底。
几个避坑提醒
装扩展前有几件事值得注意。
第一,认准下载量和评分。广场里有些同名扩展是移植版或魔改版,比如"生成丝印"和"生成丝印-改"并存,功能接近但维护状态不同,装主版本一般更稳。
第二,第三方扩展看更新时间。广场里 fangs233、狼黑、卡皮巴拉这些活跃开发者的插件更新勤、质量高;有些插件停更很久,装之前扫一眼版本日期。
第三,AI 类插件多半要自己填 Key。像 AI助手Kimi 这类,是让你填自己的大模型 URL 和 Key 来对话的,不是白嫖官方额度,心里有数。
一句话收尾
扩展广场这半年长得很快,从画图、布线到仿真、下单,几乎每个环节都有人把轮子造好了。没必要全装——按你自己最卡壳的环节挑一两个,效率的提升立竿见影。
我自己常驻的是这几个:PCB自动化工具、熔化美化PCB、生成丝印、下单检查。剩下的用到再装。
