实验要求：

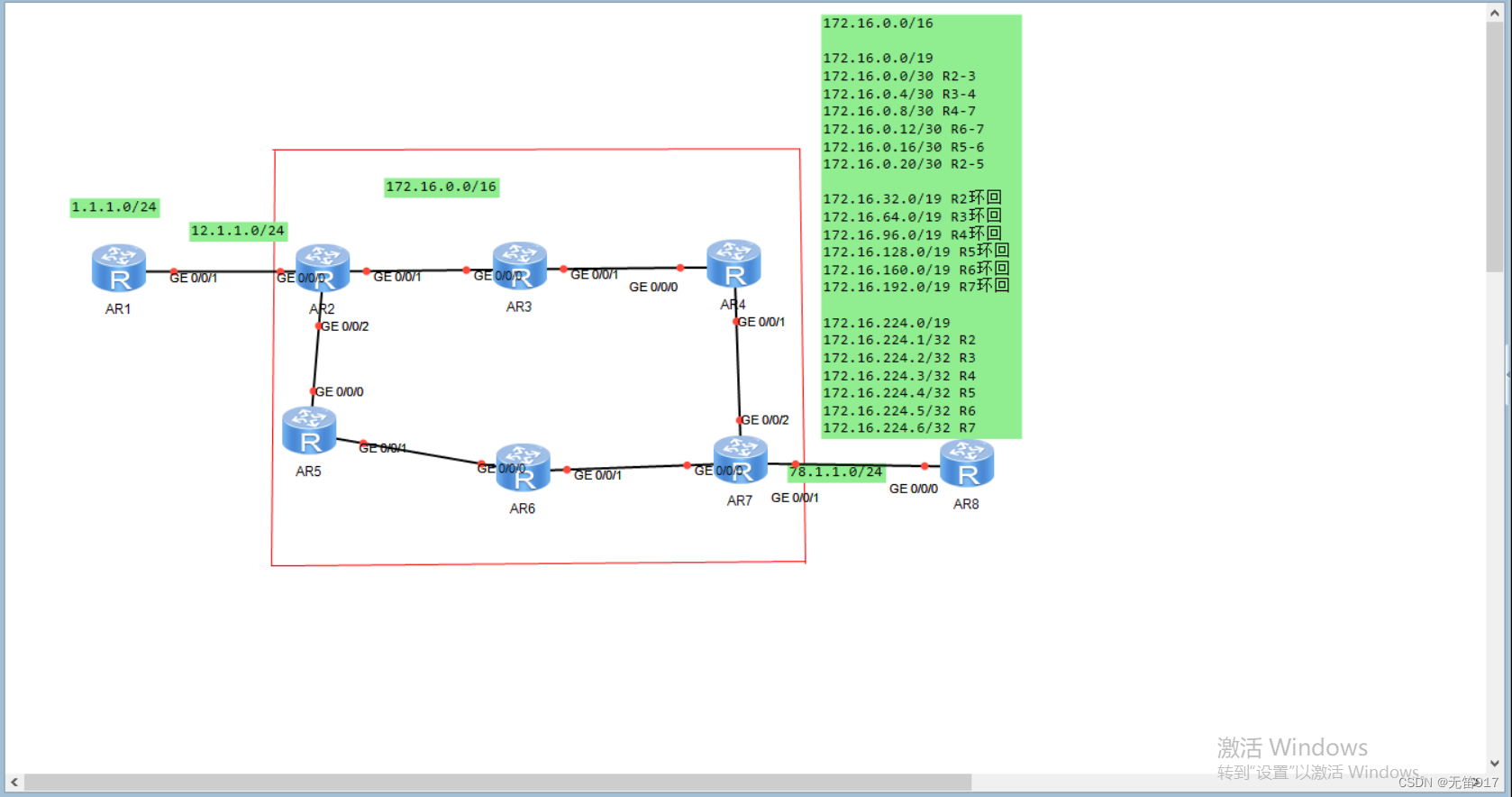

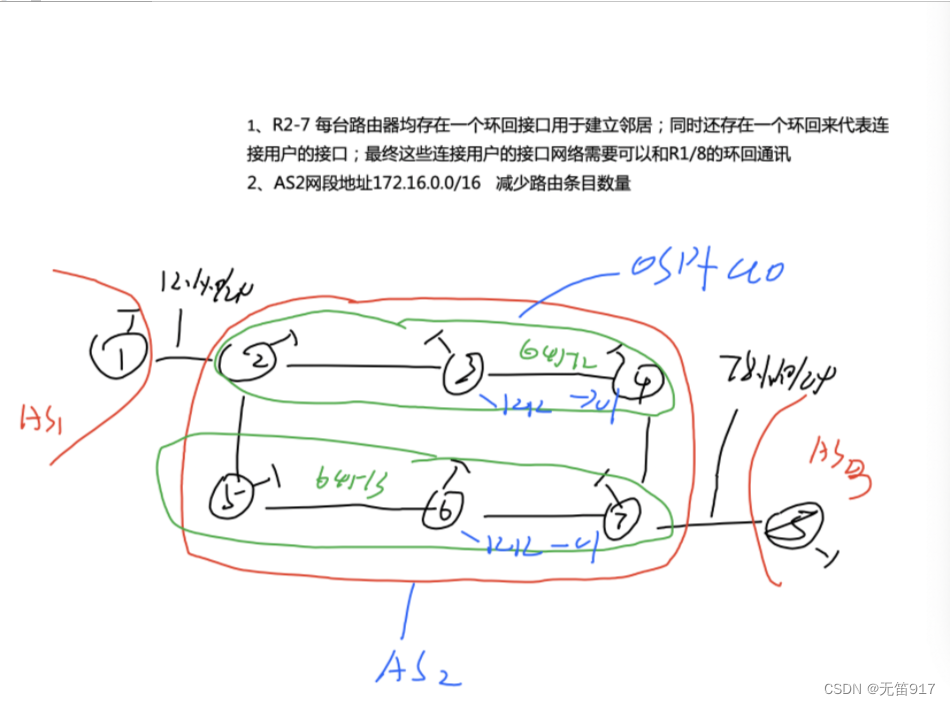

 实验拓扑图

 //基础配置
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R1
[R1]int l0
[R1-LoopBack0]ip add 1.1.1.1 24
[R1-LoopBack0]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 12.1.1.1 24

//BGP配置
[R1]bgp 1
[R1-bgp]router-id 1.1.1.1
[R1-bgp]peer 12.1.1.2 as-number 2

//BGP宣告
[R1]bgp 1
[R1-bgp]network 1.1.1.0 24

//基础配置
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R2
[R2]int l0
[R2-LoopBack0]ip add 172.16.224.1 32
[R2-LoopBack0]int l1
[R2-LoopBack1]ip add 172.16.32.1 19
[R2-LoopBack1]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 12.1.1.2 24
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip add 172.16.0.1 30
[R2-GigabitEthernet0/0/1]int g0/0/2
[R2-GigabitEthernet0/0/2]ip add 172.16.0.21 30

//OSPF配置
[R2]ospf 1
[R2-ospf-1]
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255

[R2]int l1
[R2-LoopBack1]ospf network-type broadcast


//BGP配置，反射和联邦
[R2]bgp 64512
[R2-bgp]router-id 2.2.2.2
[R2-bgp]confederation id 2
[R2-bgp]peer 12.1.1.1 as-number 1
[R2-bgp]peer 172.16.224.2 as-number 64512
[R2-bgp]peer 172.16.224.2 connect-interface LoopBack 0
//要提前输入，不然无法与64513建立邻居关系
[R2-bgp]confederation peer-as 64513
[R2-bgp]peer 172.16.224.4 as-number 64513
[R2-bgp]peer 172.16.224.4 connect-interface LoopBack 0
[R2-bgp]peer 172.16.224.4 ebgp-max-hop 2

//BGP宣告
[R2-bgp]peer 172.16.224.2 next-hop-local
[R2-bgp]peer 172.16.224.4 next-hop-local

//可以一条一条宣告，也可以直接在R2/7上宣告一条总路由，这里我选择在R7上宣告总路由
[R2]bgp 64512
[R2-bgp]network 172.16.32.0 19

//基础配置
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R3
[R3]int l0
[R3-LoopBack0]ip add 172.16.224.2 32
[R3-LoopBack0]int l1
[R3-LoopBack1]ip add 172.16.64.1 19
[R3-LoopBack1]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 172.16.0.2 30
[R3-GigabitEthernet0/0/0]int g0/0/1
[R3-GigabitEthernet0/0/1]ip add 172.16.0.5 30

//OSPF配置
[R3]ospf 1
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255

[R3]int l1
[R3-LoopBack1]ospf network-type broadcast

//BGP配置，反射和联邦
[R3]bgp 64512
[R3-bgp]router-id 3.3.3.3
[R3-bgp]confederation id 2
[R3-bgp]peer 172.16.224.1 as-number 64512
[R3-bgp]peer 172.16.224.1 connect-interface LoopBack 0
[R3-bgp]peer 172.16.224.3 as-number 64512
[R3-bgp]peer 172.16.224.3 connect-interface LoopBack 0

[R3-bgp]peer 172.16.224.1 reflect-client

//BGP宣告
//可以一条一条宣告，也可以直接在R2/7上宣告一条总路由，这里我选择在R7上宣告总路由
[R3]bgp 64512
[R3-bgp]network 172.16.64.0 19

//基础配置
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R4
[R4]int l0
[R4-LoopBack0]ip add 172.16.224.3 32
[R4-LoopBack0]int l1
[R4-LoopBack1]ip add 172.16.96.1 19
[R4-LoopBack1]int g0/0/0
[R4-GigabitEthernet0/0/0]ip add 172.16.0.6 30
[R4-GigabitEthernet0/0/0]int g0/0/1
[R4-GigabitEthernet0/0/1]ip add 172.16.0.9 30

//OSPF配置
[R4]ospf 1
[R4-ospf-1]area 0
[R4-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255

[R4]int l1
[R4-LoopBack1]ospf network-type broadcast

//BGP配置，反射和联邦
[R4]bgp 64512
[R4-bgp]router-id 4.4.4.4
[R4-bgp]confederation id 2
[R4-bgp]peer 172.16.224.2 as-number 64512
[R4-bgp]peer 172.16.224.2 connect-interface LoopBack 0
//要提前输入，不然无法与64513建立邻居关系
[R4-bgp]confederation peer-as 64513
[R4-bgp]peer 172.16.224.6 as-number 64513
[R4-bgp]peer 172.16.224.6 connect-interface LoopBack 0
[R4-bgp]peer 172.16.224.6 ebgp-max-hop 2

[R4-bgp]peer 172.16.224.2 reflect-client

//BGP宣告
//可以一条一条宣告，也可以直接在R2/7上宣告一条总路由，这里我选择在R7上宣告总路由
[R4]bgp 64512
[R4-bgp]network 172.16.96.0 19

//基础配置
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R5
[R5]int l0
[R5-LoopBack0]ip add 172.16.224.4 32
[R5-LoopBack0]int l1
[R5-LoopBack1]ip add 172.16.128.1 19
[R5-LoopBack1]int g0/0/0
[R5-GigabitEthernet0/0/0]ip add 172.16.0.22 30
[R5-GigabitEthernet0/0/0]int g0/0/1
[R5-GigabitEthernet0/0/1]ip add 172.16.0.17 30

//OSPF配置
[R5]ospf 1
[R5-ospf-1]area 0
[R5-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255

[R5]int l1
[R5-LoopBack1]ospf network-type broadcast

//BGP配置，反射和联邦
[R5]bgp 64513
[R5-bgp]router-id 5.5.5.5
[R5-bgp]confederation id 2
[R5-bgp]peer 172.16.224.5 as-number 64513
[R5-bgp]peer 172.16.224.5 connect-interface LoopBack 0
//要提前输入，不然无法与64512建立邻居关系
[R5-bgp]confederation peer-as 64512
[R5-bgp]peer 172.16.224.1 as-number 64512
[R5-bgp]peer 172.16.224.1 connect-interface LoopBack 0
[R5-bgp]peer 172.16.224.1 ebgp-max-hop 2

[R5-bgp]peer 172.16.224.5 reflect-client

//BGP宣告
//可以一条一条宣告，也可以直接在R2/7上宣告一条总路由，这里我选择在R7上宣告总路由
[R5]bgp 64513
[R5-bgp]network 172.16.128.0 19

//基础配置
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R6
[R6]int l0
[R6-LoopBack0]ip add 172.16.224.5 32
[R6-LoopBack0]int l1
[R6-LoopBack1]ip add 172.16.160.1 19
[R6-LoopBack1]int g0/0/0
[R6-GigabitEthernet0/0/0]ip add 172.16.0.18 30
[R6-GigabitEthernet0/0/0]int g0/0/1
[R6-GigabitEthernet0/0/1]ip add 172.16.0.13 30

//OSPF配置
[R6]ospf 1
[R6-ospf-1]area 0
[R6-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255

[R6]int l1
[R6-LoopBack1]ospf network-type broadcast

//BGP配置，反射和联邦
[R6]bgp 64513
[R6-bgp]router-id 6.6.6.6
[R6-bgp]confederation id 2
[R6-bgp]peer 172.16.224.4 as-number 64513
[R6-bgp]peer 172.16.224.4 connect-interface LoopBack 0
[R6-bgp]peer 172.16.224.6 as-number 64513
[R6-bgp]peer 172.16.224.6 connect-interface LoopBack 0

[R6-bgp]peer 172.16.224.6 reflect-client

//BGP宣告
//可以一条一条宣告，也可以直接在R2/7上宣告一条总路由，这里我选择在R7上宣告总路由
[R6]bgp 64513
[R6-bgp]network 172.16.160.0 19

//基础配置
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R7
[R7]int l0
[R7-LoopBack0]ip add 172.16.224.6 32
[R7-LoopBack0]int l1
[R7-LoopBack1]ip add 172.16.192.1 19
[R7-LoopBack1]int g0/0/2
[R7-GigabitEthernet0/0/2]ip add 172.16.0.10 30
[R7-GigabitEthernet0/0/2]int g0/0/0
[R7-GigabitEthernet0/0/0]ip add 172.16.0.14 30
[R7-GigabitEthernet0/0/0]int g0/0/1
[R7-GigabitEthernet0/0/1]ip add 78.1.1.1 24

//OSPF配置
[R7]ospf 1
[R7-ospf-1]area 0
[R7-ospf-1-area-0.0.0.0]network 172.16.0.0 0.0.255.255

[R7]int l1
[R7-LoopBack1]ospf network-type broadcast

//BGP配置，反射和联邦
[R7]bgp 64513
[R7-bgp]router-id 7.7.7.7
[R7-bgp]confederation id 2
[R7-bgp]peer 172.16.224.5 as-number 64513
[R7-bgp]peer 172.16.224.5 connect-interface LoopBack 0
[R7-bgp]peer 78.1.1.2 as-number 3
//要提前输入，不然无法与64512建立邻居关系
[R7-bgp]confederation peer-as 64512
[R7-bgp]peer 172.16.224.3 as-number 64512
[R7-bgp]peer 172.16.224.3 connect-interface LoopBack 0
[R7-bgp]peer 172.16.224.3 ebgp-max-hop 2

//BGP宣告
[R7-bgp]peer 172.16.224.3 next-hop-local
[R7-bgp]peer 172.16.224.5 next-hop-local

//这里可以一条一条的宣告，也可以汇总宣告；这里我直接选择汇总宣告
[R7]bgp 64513
[R7-bgp]network 172.16.192.0 19

[R7]ip route-static 172.16.0.0 16 null 0
[R7]bgp 64513
[R7-bgp]network 172.16.0.0 16

//基础配置
<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]sys R8
[R8]int l0
[R8-LoopBack0]ip add 8.8.8.8 24
[R8-LoopBack0]int g0/0/0
[R8-GigabitEthernet0/0/0]ip add 78.1.1.2 24

//BGP配置
[R8]bgp 3
[R8-bgp]router-id 8.8.8.8
[R8-bgp]peer 78.1.1.1 as-number 2

//BGP宣告
[R8]bgp 3
[R8-bgp]network 8.8.8.0 24

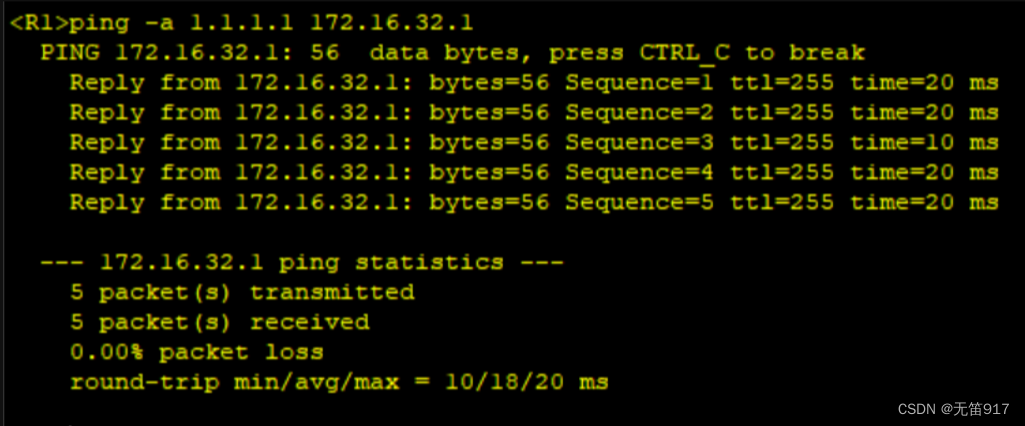

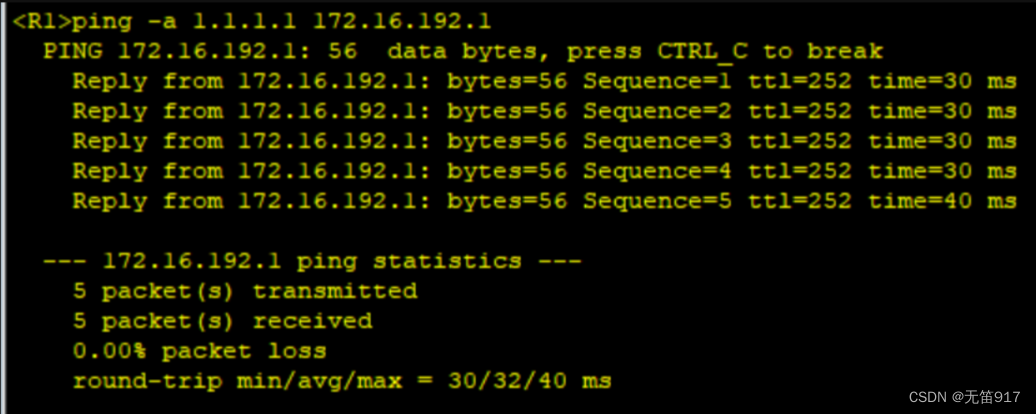

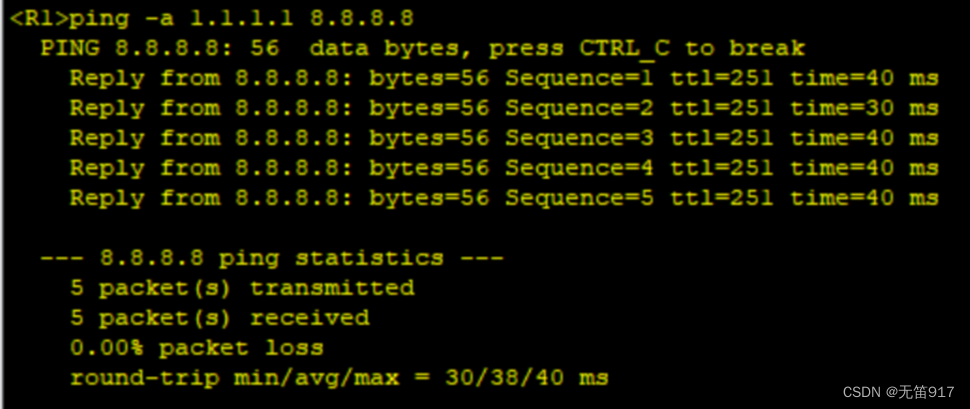

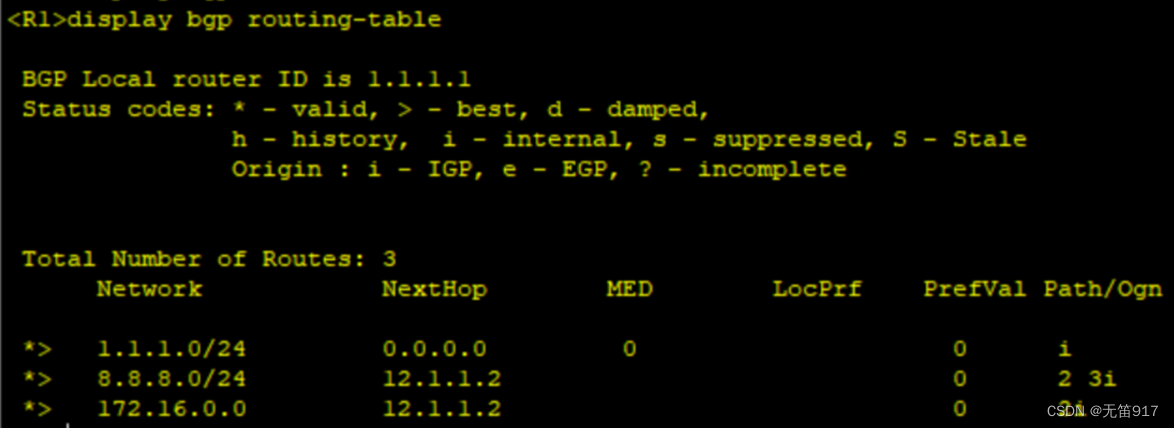

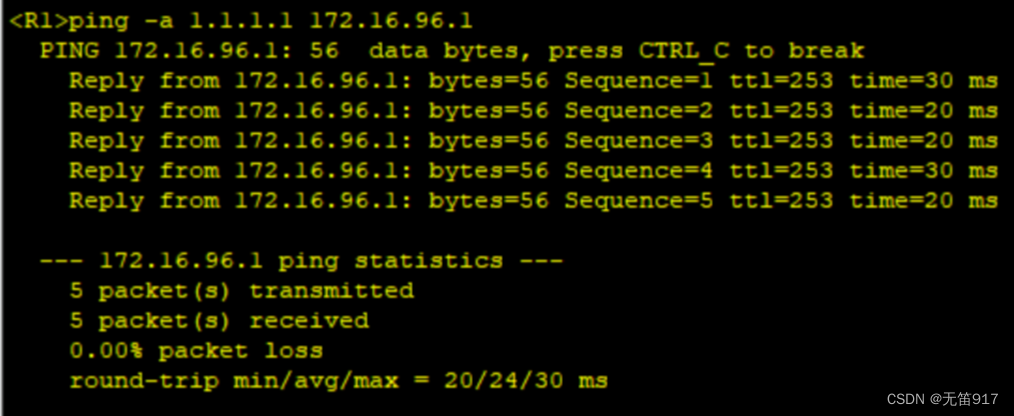

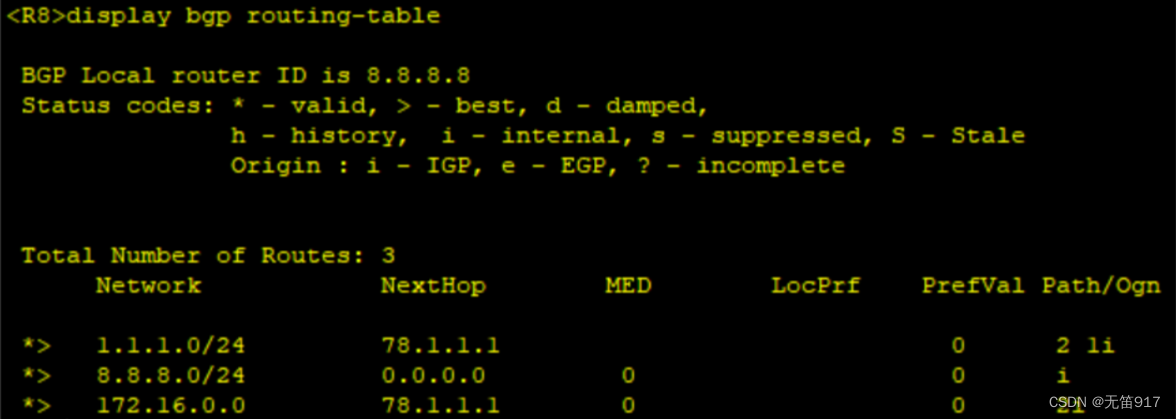

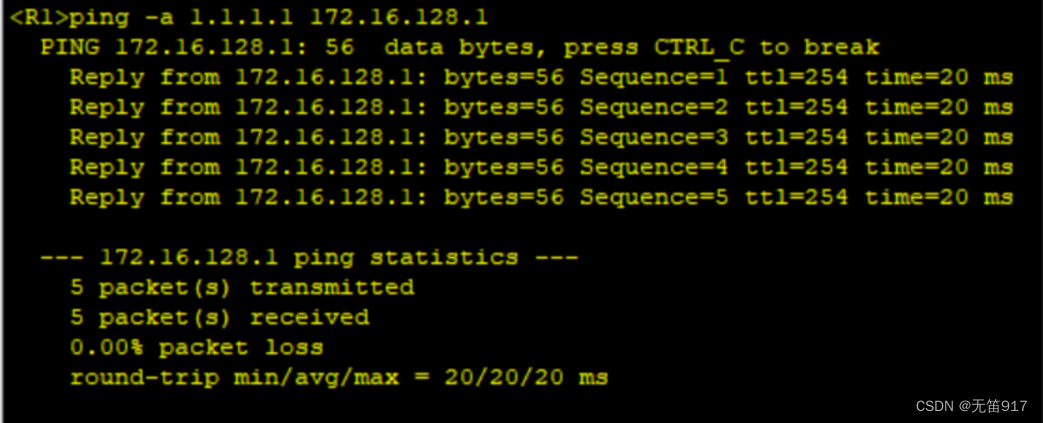

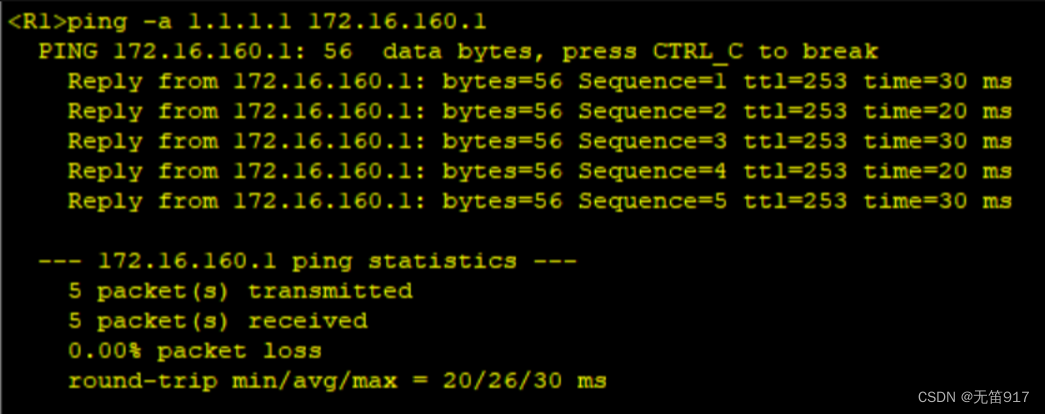

测试：
