摘要：本文针对嵌入式系统中SSD1306 OLED驱动性能瓶颈问题，提出了一套完整的五层优化方案。通过显存双缓冲+DMA异步传输架构、水平寻址连续写入、字符循环展开渲染、格式化与绘图解耦接口以及合理利用GCC优化等级，将OLED刷新时间从传统阻塞式驱动的毫秒级降低到微秒级（O3优化下仅217.9μs），CPU占用率降至0.07%，彻底解决了OLED刷新对实时控制任务的干扰问题。文章提供了完整的MSPM0平台驱动代码、硬件配置指南和避坑经验，可直接应用于电赛、机器人等对实时性要求高的嵌入式场景。

一、前言：为什么你的 OLED 驱动总拖慢系统？

做嵌入式项目、电赛小车 / 平衡车的同学大概率踩过这个坑： 网上随处可见的 SSD1306 驱动，大多是阻塞式 SPI 逐字节发送，显示一个字符就要循环写 16 次 SPI，CPU 全程死等传输完成。一刷新屏幕，IMU 采样、编码器读取、控制闭环全被打断，轻则数据抖动，重则控制周期超标直接翻车。

我基于 TI MSPM0 平台重构了整套 OLED 驱动，采用显存双缓冲 + 硬件 SPI DMA 异步传输架构，配合软件层字符渲染深度优化，实现：

  • 完整 4 行文字格式化 + 渲染 + 全屏 DMA 刷新，O0 无优化仅 507.5μs
  • O3 极致优化下，全套流程仅217.9μs
  • DMA 传输全程硬件完成，CPU 几乎零占用，完全不影响实时任务

二、五层优化思路，从架构到细节全拆解

优化不是盲目堆代码，而是从硬件架构到软件细节逐层压榨，每一层都对应明确的性能收益。

1. 架构层：双缓冲显存 + DMA 异步传输（收益最大）

这是最核心的优化，直接把 CPU 从 SPI 传输中解放出来：

  • 建立与 SSD1306 页寻址完全匹配的二维显存数组OLED_GRAM[8][128]，所有绘图操作只写内存，不碰硬件，内存写入速度远快于 SPI 外设
  • 所有内容绘制完成后，一次性配置 DMA，由硬件自动把显存数据搬运到 SPI，CPU 仅需几十个周期完成配置，无需等待传输结束
  • DMA 传输完成触发中断，置位空闲标志位，天然防止重复发送冲突，支持真正的异步刷新

2. 传输层：水平寻址连续写入，适配 DMA 批量传输

传统页寻址模式下，每页都要重新设置地址，无法连续 DMA 传输。 刷新时临时切换为水平寻址模式，设置全屏地址范围后，DMA 可连续发送 1024 字节数据，无需中途切换命令，最大化 SPI 总线利用率。

3. 渲染层：字符循环展开，消除内层循环开销

通用驱动的OLED_ShowChar普遍用双层 for 循环，循环判断、下标计算、重复边界判断会消耗大量 CPU 周期。 优化方案：

  • 针对 16*8 ASCII 字符，直接手动展开 16 次显存赋值，彻底消除内层循环跳转、变量自增开销
  • 去掉无用的除法、取模运算，所有地址编译期即可确定
  • 封装OLED_DrawLine行级渲染函数，直接内嵌渲染逻辑，消除逐字符函数调用的栈操作开销

4. 接口层：格式化与绘图解耦，安全字符串操作

  • 业务逻辑先把所有文本格式化到行缓存，再统一批量渲染，避免边计算边绘图的上下文切换
  • 用snprintf替代sprintf，增加缓冲区长度校验，杜绝内存越界风险

5. 编译层：合理利用 GCC 优化等级

不同优化等级性能差距巨大，根据场景选择：

  • -O0：无优化，用于底层硬件单步调试
  • -O3：极致性能优化，循环展开、函数全内联，量产固件使用

三、完整驱动代码（可直接复制移植）

1. 驱动头文件 oled_hardware_spi.h

#ifndef __OLED_HARDWARE_SPI_H
#define __OLED_HARDWARE_SPI_H
#include "ti_msp_dl_config.h"
#ifndef GPIO_OLED_PIN_OLED_RES_PORT
#define GPIO_OLED_PIN_OLED_RES_PORT GPIO_OLED_PORT
#endif
#define OLED_CMD  0	//写命令
#define OLED_DATA 1	//写数据
// OLED 分辨率定义
#define OLED_WIDTH  128
#define OLED_HEIGHT 64
// OLED复位引脚控制
#define		OLED_RES_Set()		(DL_GPIO_setPins(GPIO_OLED_PIN_OLED_RES_PORT, GPIO_OLED_PIN_OLED_RES_PIN))
#define		OLED_RES_Clr()		(DL_GPIO_clearPins(GPIO_OLED_PIN_OLED_RES_PORT, GPIO_OLED_PIN_OLED_RES_PIN))
// 驱动函数声明
void OLED_ColorTurn(uint8_t i);
void OLED_DisplayTurn(uint8_t i);
void OLED_WR_Byte(uint8_t dat,uint8_t cmd);
void OLED_Set_Pos(uint8_t x, uint8_t y);
void OLED_Display_On(void);
void OLED_Display_Off(void);
void OLED_Clear(void);
void OLED_ShowChar(uint8_t x,uint8_t y,uint8_t chr,uint8_t sizey);
uint32_t oled_pow(uint8_t m,uint8_t n);
void OLED_ShowNum(uint8_t x,uint8_t y,uint32_t num,uint8_t len,uint8_t sizey);
void OLED_ShowString(uint8_t x,uint8_t y,uint8_t *chr,uint8_t sizey);
void OLED_DrawLine(uint8_t y, uint8_t *buf);
void OLED_ShowChinese(uint8_t x,uint8_t y,uint8_t no,uint8_t sizey);
void OLED_DrawBMP(uint8_t x,uint8_t y,uint8_t sizex, uint8_t sizey,uint8_t BMP[]);
void OLED_Init(void);
// DMA刷新相关接口
void OLED_Refresh(void);          // 将显存通过DMA刷新到屏幕
bool OLED_IsRefreshing(void);     // 查询DMA是否正在传输
void OLED_DMA_TxCpltCallback(void); // DMA传输完成回调（中断中调用）
void OLED_Proc(void);             // 主循环轮询调用的定时刷新入口
#endif /* __OLED_HARDWARE_SPI_H */

2. 字模头文件 oledfont.h

标准 16*8 ASCII 字模，与通用驱动完全兼容，直接复用即可：

#ifndef __OLEDFONT_H
#define __OLEDFONT_H
#include "ti_msp_dl_config.h"
/68的点阵*/
const unsigned char asc2_0806[][6] ={
{0x00, 0x00, 0x00, 0x00, 0x00, 0x00},// sp
{0x00, 0x00, 0x00, 0x2f, 0x00, 0x00},// !
{0x00, 0x00, 0x07, 0x00, 0x07, 0x00},// "
{0x00, 0x14, 0x7f, 0x14, 0x7f, 0x14},// #
{0x00, 0x24, 0x2a, 0x7f, 0x2a, 0x12},// $
{0x00, 0x62, 0x64, 0x08, 0x13, 0x23},// %
{0x00, 0x36, 0x49, 0x55, 0x22, 0x50},// &
{0x00, 0x00, 0x05, 0x03, 0x00, 0x00},// '
{0x00, 0x00, 0x1c, 0x22, 0x41, 0x00},// (
{0x00, 0x00, 0x41, 0x22, 0x1c, 0x00},// )
{0x00, 0x14, 0x08, 0x3E, 0x08, 0x14},// *
{0x00, 0x08, 0x08, 0x3E, 0x08, 0x08},// +
{0x00, 0x00, 0x00, 0xA0, 0x60, 0x00},// ,
{0x00, 0x08, 0x08, 0x08, 0x08, 0x08},// -
{0x00, 0x00, 0x60, 0x60, 0x00, 0x00},// .
{0x00, 0x20, 0x10, 0x08, 0x04, 0x02},// /
{0x00, 0x3E, 0x51, 0x49, 0x45, 0x3E},// 0
{0x00, 0x00, 0x42, 0x7F, 0x40, 0x00},// 1
{0x00, 0x42, 0x61, 0x51, 0x49, 0x46},// 2
{0x00, 0x21, 0x41, 0x45, 0x4B, 0x31},// 3
{0x00, 0x18, 0x14, 0x12, 0x7F, 0x10},// 4
{0x00, 0x27, 0x45, 0x45, 0x45, 0x39},// 5
{0x00, 0x3C, 0x4A, 0x49, 0x49, 0x30},// 6
{0x00, 0x01, 0x71, 0x09, 0x05, 0x03},// 7
{0x00, 0x36, 0x49, 0x49, 0x49, 0x36},// 8
{0x00, 0x06, 0x49, 0x49, 0x29, 0x1E},// 9
{0x00, 0x00, 0x36, 0x36, 0x00, 0x00},// :
{0x00, 0x00, 0x56, 0x36, 0x00, 0x00},// ;
{0x00, 0x08, 0x14, 0x22, 0x41, 0x00},// <
{0x00, 0x14, 0x14, 0x14, 0x14, 0x14},// =
{0x00, 0x00, 0x41, 0x22, 0x14, 0x08},// >
{0x00, 0x02, 0x01, 0x51, 0x09, 0x06},// ?
{0x00, 0x32, 0x49, 0x59, 0x51, 0x3E},// @
{0x00, 0x7C, 0x12, 0x11, 0x12, 0x7C},// A
{0x00, 0x7F, 0x49, 0x49, 0x49, 0x36},// B
{0x00, 0x3E, 0x41, 0x41, 0x41, 0x22},// C
{0x00, 0x7F, 0x41, 0x41, 0x22, 0x1C},// D
{0x00, 0x7F, 0x49, 0x49, 0x49, 0x41},// E
{0x00, 0x7F, 0x09, 0x09, 0x09, 0x01},// F
{0x00, 0x3E, 0x41, 0x49, 0x49, 0x7A},// G
{0x00, 0x7F, 0x08, 0x08, 0x08, 0x7F},// H
{0x00, 0x00, 0x41, 0x7F, 0x41, 0x00},// I
{0x00, 0x20, 0x40, 0x41, 0x3F, 0x01},// J
{0x00, 0x7F, 0x08, 0x14, 0x22, 0x41},// K
{0x00, 0x7F, 0x40, 0x40, 0x40, 0x40},// L
{0x00, 0x7F, 0x02, 0x0C, 0x02, 0x7F},// M
{0x00, 0x7F, 0x04, 0x08, 0x10, 0x7F},// N
{0x00, 0x3E, 0x41, 0x41, 0x41, 0x3E},// O
{0x00, 0x7F, 0x09, 0x09, 0x09, 0x06},// P
{0x00, 0x3E, 0x41, 0x51, 0x21, 0x5E},// Q
{0x00, 0x7F, 0x09, 0x19, 0x29, 0x46},// R
{0x00, 0x46, 0x49, 0x49, 0x49, 0x31},// S
{0x00, 0x01, 0x01, 0x7F, 0x01, 0x01},// T
{0x00, 0x3F, 0x40, 0x40, 0x40, 0x3F},// U
{0x00, 0x1F, 0x20, 0x40, 0x20, 0x1F},// V
{0x00, 0x3F, 0x40, 0x38, 0x40, 0x3F},// W
{0x00, 0x63, 0x14, 0x08, 0x14, 0x63},// X
{0x00, 0x07, 0x08, 0x70, 0x08, 0x07},// Y
{0x00, 0x61, 0x51, 0x49, 0x45, 0x43},// Z
{0x00, 0x00, 0x7F, 0x41, 0x41, 0x00},// [
{0x00, 0x55, 0x2A, 0x55, 0x2A, 0x55},// 55
{0x00, 0x00, 0x41, 0x41, 0x7F, 0x00},// ]
{0x00, 0x04, 0x02, 0x01, 0x02, 0x04},// ^
{0x00, 0x40, 0x40, 0x40, 0x40, 0x40},// _
{0x00, 0x00, 0x01, 0x02, 0x04, 0x00},// '
{0x00, 0x20, 0x54, 0x54, 0x54, 0x78},// a
{0x00, 0x7F, 0x48, 0x44, 0x44, 0x38},// b
{0x00, 0x38, 0x44, 0x44, 0x44, 0x20},// c
{0x00, 0x38, 0x44, 0x44, 0x48, 0x7F},// d
{0x00, 0x38, 0x54, 0x54, 0x54, 0x18},// e
{0x00, 0x08, 0x7E, 0x09, 0x01, 0x02},// f
{0x00, 0x18, 0xA4, 0xA4, 0xA4, 0x7C},// g
{0x00, 0x7F, 0x08, 0x04, 0x04, 0x78},// h
{0x00, 0x00, 0x44, 0x7D, 0x40, 0x00},// i
{0x00, 0x40, 0x80, 0x84, 0x7D, 0x00},// j
{0x00, 0x7F, 0x10, 0x28, 0x44, 0x00},// k
{0x00, 0x00, 0x41, 0x7F, 0x40, 0x00},// l
{0x00, 0x7C, 0x04, 0x18, 0x04, 0x78},// m
{0x00, 0x7C, 0x08, 0x04, 0x04, 0x78},// n
{0x00, 0x38, 0x44, 0x44, 0x44, 0x38},// o
{0x00, 0xFC, 0x24, 0x24, 0x24, 0x18},// p
{0x00, 0x18, 0x24, 0x24, 0x18, 0xFC},// q
{0x00, 0x7C, 0x08, 0x04, 0x04, 0x08},// r
{0x00, 0x48, 0x54, 0x54, 0x54, 0x20},// s
{0x00, 0x04, 0x3F, 0x44, 0x40, 0x20},// t
{0x00, 0x3C, 0x40, 0x40, 0x20, 0x7C},// u
{0x00, 0x1C, 0x20, 0x40, 0x20, 0x1C},// v
{0x00, 0x3C, 0x40, 0x30, 0x40, 0x3C},// w
{0x00, 0x44, 0x28, 0x10, 0x28, 0x44},// x
{0x00, 0x1C, 0xA0, 0xA0, 0xA0, 0x7C},// y
{0x00, 0x44, 0x64, 0x54, 0x4C, 0x44},// z
{0x14, 0x14, 0x14, 0x14, 0x14, 0x14},// horiz lines
};
//816 ASCII字符集点阵
const unsigned char asc2_1608[][16]={

{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/" ",0*/
{0x00,0x00,0x00,0xF8,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x33,0x30,0x00,0x00,0x00},/"!",1/
{0x00,0x10,0x0C,0x06,0x10,0x0C,0x06,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/""",2/
{0x40,0xC0,0x78,0x40,0xC0,0x78,0x40,0x00,0x04,0x3F,0x04,0x04,0x3F,0x04,0x04,0x00},/"#",3/
{0x00,0x70,0x88,0xFC,0x08,0x30,0x00,0x00,0x00,0x18,0x20,0xFF,0x21,0x1E,0x00,0x00},/"$",4/
{0xF0,0x08,0xF0,0x00,0xE0,0x18,0x00,0x00,0x00,0x21,0x1C,0x03,0x1E,0x21,0x1E,0x00},/"%",5/
{0x00,0xF0,0x08,0x88,0x70,0x00,0x00,0x00,0x1E,0x21,0x23,0x24,0x19,0x27,0x21,0x10},/"&",6/
{0x10,0x16,0x0E,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/"'",7/
{0x00,0x00,0x00,0xE0,0x18,0x04,0x02,0x00,0x00,0x00,0x00,0x07,0x18,0x20,0x40,0x00},/"(",8/
{0x00,0x02,0x04,0x18,0xE0,0x00,0x00,0x00,0x00,0x40,0x20,0x18,0x07,0x00,0x00,0x00},/")",9/
{0x40,0x40,0x80,0xF0,0x80,0x40,0x40,0x00,0x02,0x02,0x01,0x0F,0x01,0x02,0x02,0x00},/"",10*/
{0x00,0x00,0x00,0xF0,0x00,0x00,0x00,0x00,0x01,0x01,0x01,0x1F,0x01,0x01,0x01,0x00},/"+",11/
{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x80,0xB0,0x70,0x00,0x00,0x00,0x00,0x00},/",",12/
{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x01,0x01,0x01,0x01,0x01,0x01},/"-",13/
{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x30,0x30,0x00,0x00,0x00,0x00,0x00},/".",14/
{0x00,0x00,0x00,0x00,0x80,0x60,0x18,0x04,0x00,0x60,0x18,0x06,0x01,0x00,0x00,0x00},/"/",15/
{0x00,0xE0,0x10,0x08,0x08,0x10,0xE0,0x00,0x00,0x0F,0x10,0x20,0x20,0x10,0x0F,0x00},/"0",16/
{0x00,0x10,0x10,0xF8,0x00,0x00,0x00,0x00,0x00,0x20,0x20,0x3F,0x20,0x20,0x00,0x00},/"1",17/
{0x00,0x70,0x08,0x08,0x08,0x88,0x70,0x00,0x00,0x30,0x28,0x24,0x22,0x21,0x30,0x00},/"2",18/
{0x00,0x30,0x08,0x88,0x88,0x48,0x30,0x00,0x00,0x18,0x20,0x20,0x20,0x11,0x0E,0x00},/"3",19/
{0x00,0x00,0xC0,0x20,0x10,0xF8,0x00,0x00,0x00,0x07,0x04,0x24,0x24,0x3F,0x24,0x00},/"4",20/
{0x00,0xF8,0x08,0x88,0x88,0x08,0x08,0x00,0x00,0x19,0x21,0x20,0x20,0x11,0x0E,0x00},/"5",21/
{0x00,0xE0,0x10,0x88,0x88,0x18,0x00,0x00,0x00,0x0F,0x11,0x20,0x20,0x11,0x0E,0x00},/"6",22/
{0x00,0x38,0x08,0x08,0xC8,0x38,0x08,0x00,0x00,0x00,0x00,0x3F,0x00,0x00,0x00,0x00},/"7",23/
{0x00,0x70,0x88,0x08,0x08,0x88,0x70,0x00,0x00,0x1C,0x22,0x21,0x21,0x22,0x1C,0x00},/"8",24/
{0x00,0xE0,0x10,0x08,0x08,0x10,0xE0,0x00,0x00,0x00,0x31,0x22,0x22,0x11,0x0F,0x00},/"9",25/
{0x00,0x00,0x00,0xC0,0xC0,0x00,0x00,0x00,0x00,0x00,0x00,0x30,0x30,0x00,0x00,0x00},/":",26/
{0x00,0x00,0x00,0x80,0x00,0x00,0x00,0x00,0x00,0x00,0x80,0x60,0x00,0x00,0x00,0x00},/";",27/
{0x00,0x00,0x80,0x40,0x20,0x10,0x08,0x00,0x00,0x01,0x02,0x04,0x08,0x10,0x20,0x00},/"<",28/
{0x40,0x40,0x40,0x40,0x40,0x40,0x40,0x00,0x04,0x04,0x04,0x04,0x04,0x04,0x04,0x00},/"=",29/
{0x00,0x08,0x10,0x20,0x40,0x80,0x00,0x00,0x00,0x20,0x10,0x08,0x04,0x02,0x01,0x00},/">",30/
{0x00,0x70,0x48,0x08,0x08,0x08,0xF0,0x00,0x00,0x00,0x00,0x30,0x36,0x01,0x00,0x00},/"?",31/
{0xC0,0x30,0xC8,0x28,0xE8,0x10,0xE0,0x00,0x07,0x18,0x27,0x24,0x23,0x14,0x0B,0x00},/"@",32/
{0x00,0x00,0xC0,0x38,0xE0,0x00,0x00,0x00,0x20,0x3C,0x23,0x02,0x02,0x27,0x38,0x20},/"A",33/
{0x08,0xF8,0x88,0x88,0x88,0x70,0x00,0x00,0x20,0x3F,0x20,0x20,0x20,0x11,0x0E,0x00},/"B",34/
{0xC0,0x30,0x08,0x08,0x08,0x08,0x38,0x00,0x07,0x18,0x20,0x20,0x20,0x10,0x08,0x00},/"C",35/
{0x08,0xF8,0x08,0x08,0x08,0x10,0xE0,0x00,0x20,0x3F,0x20,0x20,0x20,0x10,0x0F,0x00},/"D",36/
{0x08,0xF8,0x88,0x88,0xE8,0x08,0x10,0x00,0x20,0x3F,0x20,0x20,0x23,0x20,0x18,0x00},/"E",37/
{0x08,0xF8,0x88,0x88,0xE8,0x08,0x10,0x00,0x20,0x3F,0x20,0x00,0x03,0x00,0x00,0x00},/"F",38/
{0xC0,0x30,0x08,0x08,0x08,0x38,0x00,0x00,0x07,0x18,0x20,0x20,0x22,0x1E,0x02,0x00},/"G",39/
{0x08,0xF8,0x08,0x00,0x00,0x08,0xF8,0x08,0x20,0x3F,0x21,0x01,0x01,0x21,0x3F,0x20},/"H",40/
{0x00,0x08,0x08,0xF8,0x08,0x08,0x00,0x00,0x00,0x20,0x20,0x3F,0x20,0x20,0x00,0x00},/"I",41/
{0x00,0x00,0x08,0x08,0xF8,0x08,0x08,0x00,0xC0,0x80,0x80,0x80,0x7F,0x00,0x00,0x00},/"J",42/
{0x08,0xF8,0x88,0xC0,0x28,0x18,0x08,0x00,0x20,0x3F,0x20,0x01,0x26,0x38,0x20,0x00},/"K",43/
{0x08,0xF8,0x08,0x00,0x00,0x00,0x00,0x00,0x20,0x3F,0x20,0x20,0x20,0x20,0x30,0x00},/"L",44/
{0x08,0xF8,0xF8,0x00,0xF8,0xF8,0x08,0x00,0x20,0x3F,0x00,0x3F,0x00,0x3F,0x20,0x00},/"M",45/
{0x08,0xF8,0x30,0xC0,0x00,0x08,0xF8,0x08,0x20,0x3F,0x20,0x00,0x07,0x18,0x3F,0x00},/"N",46/
{0xE0,0x10,0x08,0x08,0x08,0x10,0xE0,0x00,0x0F,0x10,0x20,0x20,0x20,0x10,0x0F,0x00},/"O",47/
{0x08,0xF8,0x08,0x08,0x08,0x08,0xF0,0x00,0x20,0x3F,0x21,0x01,0x01,0x01,0x00,0x00},/"P",48/
{0xE0,0x10,0x08,0x08,0x08,0x10,0xE0,0x00,0x0F,0x18,0x24,0x24,0x38,0x50,0x4F,0x00},/"Q",49/
{0x08,0xF8,0x88,0x88,0x88,0x88,0x70,0x00,0x20,0x3F,0x20,0x00,0x03,0x0C,0x30,0x20},/"R",50/
{0x00,0x70,0x88,0x08,0x08,0x08,0x38,0x00,0x00,0x38,0x20,0x21,0x21,0x22,0x1C,0x00},/"S",51/
{0x18,0x08,0x08,0xF8,0x08,0x08,0x18,0x00,0x00,0x00,0x20,0x3F,0x20,0x00,0x00,0x00},/"T",52/
{0x08,0xF8,0x08,0x00,0x00,0x08,0xF8,0x08,0x00,0x1F,0x20,0x20,0x20,0x20,0x1F,0x00},/"U",53/
{0x08,0x78,0x88,0x00,0x00,0xC8,0x38,0x08,0x00,0x00,0x07,0x38,0x0E,0x01,0x00,0x00},/"V",54/
{0xF8,0x08,0x00,0xF8,0x00,0x08,0xF8,0x00,0x03,0x3C,0x07,0x00,0x07,0x3C,0x03,0x00},/"W",55/
{0x08,0x18,0x68,0x80,0x80,0x68,0x18,0x08,0x20,0x30,0x2C,0x03,0x03,0x2C,0x30,0x20},/"X",56/
{0x08,0x38,0xC8,0x00,0xC8,0x38,0x08,0x00,0x00,0x00,0x20,0x3F,0x20,0x00,0x00,0x00},/"Y",57/
{0x10,0x08,0x08,0x08,0xC8,0x38,0x08,0x00,0x20,0x38,0x26,0x21,0x20,0x20,0x18,0x00},/"Z",58/
{0x00,0x00,0x00,0xFE,0x02,0x02,0x02,0x00,0x00,0x00,0x00,0x7F,0x40,0x40,0x40,0x00},/"[",59/
{0x00,0x0C,0x30,0xC0,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x06,0x38,0xC0,0x00},/"",60/
{0x00,0x02,0x02,0x02,0xFE,0x00,0x00,0x00,0x00,0x40,0x40,0x40,0x7F,0x00,0x00,0x00},/"]",61/
{0x00,0x00,0x04,0x02,0x02,0x02,0x04,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/"^",62/
{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x80,0x80,0x80,0x80,0x80,0x80,0x80,0x80},/"_",63/
{0x00,0x02,0x02,0x04,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/"`",64/
{0x00,0x00,0x80,0x80,0x80,0x80,0x00,0x00,0x00,0x19,0x24,0x22,0x22,0x22,0x3F,0x20},/"a",65/
{0x08,0xF8,0x00,0x80,0x80,0x00,0x00,0x00,0x00,0x3F,0x11,0x20,0x20,0x11,0x0E,0x00},/"b",66/
{0x00,0x00,0x00,0x80,0x80,0x80,0x00,0x00,0x00,0x0E,0x11,0x20,0x20,0x20,0x11,0x00},/"c",67/
{0x00,0x00,0x00,0x80,0x80,0x88,0xF8,0x00,0x00,0x0E,0x11,0x20,0x20,0x10,0x3F,0x20},/"d",68/
{0x00,0x00,0x80,0x80,0x80,0x80,0x00,0x00,0x00,0x1F,0x22,0x22,0x22,0x22,0x13,0x00},/"e",69/
{0x00,0x80,0x80,0xF0,0x88,0x88,0x88,0x18,0x00,0x20,0x20,0x3F,0x20,0x20,0x00,0x00},/"f",70/
{0x00,0x00,0x80,0x80,0x80,0x80,0x80,0x00,0x00,0x6B,0x94,0x94,0x94,0x93,0x60,0x00},/"g",71/
{0x08,0xF8,0x00,0x80,0x80,0x80,0x00,0x00,0x20,0x3F,0x21,0x00,0x00,0x20,0x3F,0x20},/"h",72/
{0x00,0x80,0x98,0x98,0x00,0x00,0x00,0x00,0x00,0x20,0x20,0x3F,0x20,0x20,0x00,0x00},/"i",73/
{0x00,0x00,0x00,0x80,0x98,0x98,0x00,0x00,0x00,0xC0,0x80,0x80,0x80,0x7F,0x00,0x00},/"j",74/
{0x08,0xF8,0x00,0x00,0x80,0x80,0x80,0x00,0x20,0x3F,0x24,0x02,0x2D,0x30,0x20,0x00},/"k",75/
{0x00,0x08,0x08,0xF8,0x00,0x00,0x00,0x00,0x00,0x20,0x20,0x3F,0x20,0x20,0x00,0x00},/"l",76/
{0x80,0x80,0x80,0x80,0x80,0x80,0x80,0x00,0x20,0x3F,0x20,0x00,0x3F,0x20,0x00,0x3F},/"m",77/
{0x80,0x80,0x00,0x80,0x80,0x80,0x00,0x00,0x20,0x3F,0x21,0x00,0x00,0x20,0x3F,0x20},/"n",78/
{0x00,0x00,0x80,0x80,0x80,0x80,0x00,0x00,0x00,0x1F,0x20,0x20,0x20,0x20,0x1F,0x00},/"o",79/
{0x80,0x80,0x00,0x80,0x80,0x00,0x00,0x00,0x80,0xFF,0xA1,0x20,0x20,0x11,0x0E,0x00},/"p",80/
{0x00,0x00,0x00,0x80,0x80,0x80,0x80,0x00,0x00,0x0E,0x11,0x20,0x20,0xA0,0xFF,0x80},/"q",81/
{0x80,0x80,0x80,0x00,0x80,0x80,0x80,0x00,0x20,0x20,0x3F,0x21,0x20,0x00,0x01,0x00},/"r",82/
{0x00,0x00,0x80,0x80,0x80,0x80,0x80,0x00,0x00,0x33,0x24,0x24,0x24,0x24,0x19,0x00},/"s",83/
{0x00,0x80,0x80,0xE0,0x80,0x80,0x00,0x00,0x00,0x00,0x00,0x1F,0x20,0x20,0x00,0x00},/"t",84/
{0x80,0x80,0x00,0x00,0x00,0x80,0x80,0x00,0x00,0x1F,0x20,0x20,0x20,0x10,0x3F,0x20},/"u",85/
{0x80,0x80,0x80,0x00,0x00,0x80,0x80,0x80,0x00,0x01,0x0E,0x30,0x08,0x06,0x01,0x00},/"v",86/
{0x80,0x80,0x00,0x80,0x00,0x80,0x80,0x80,0x0F,0x30,0x0C,0x03,0x0C,0x30,0x0F,0x00},/"w",87/
{0x00,0x80,0x80,0x00,0x80,0x80,0x80,0x00,0x00,0x20,0x31,0x2E,0x0E,0x31,0x20,0x00},/"x",88/
{0x80,0x80,0x80,0x00,0x00,0x80,0x80,0x80,0x80,0x81,0x8E,0x70,0x18,0x06,0x01,0x00},/"y",89/
{0x00,0x80,0x80,0x80,0x80,0x80,0x80,0x00,0x00,0x21,0x30,0x2C,0x22,0x21,0x30,0x00},/"z",90/
{0x00,0x00,0x00,0x00,0x80,0x7C,0x02,0x02,0x00,0x00,0x00,0x00,0x00,0x3F,0x40,0x40},/"{",91/
{0x00,0x00,0x00,0x00,0xFF,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xFF,0x00,0x00,0x00},/"|",92/
{0x00,0x02,0x02,0x7C,0x80,0x00,0x00,0x00,0x00,0x40,0x40,0x3F,0x00,0x00,0x00,0x00},/"}",93/
{0x00,0x06,0x01,0x01,0x02,0x02,0x04,0x04,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/"~",94/
};

const unsigned char Hzk[][32]={
{0x00,0x00,0xF0,0x10,0x10,0x10,0x10,0xFF,0x10,0x10,0x10,0x10,0xF0,0x00,0x00,0x00,0x00,0x00,0x0F,0x04,0x04,0x04,0x04,0xFF,0x04,0x04,0x04,0x04,0x0F,0x00,0x00,0x00},/"中",0/
{0x40,0x40,0x40,0x5F,0x55,0x55,0x55,0x75,0x55,0x55,0x55,0x5F,0x40,0x40,0x40,0x00,0x00,0x40,0x20,0x0F,0x09,0x49,0x89,0x79,0x09,0x09,0x09,0x0F,0x20,0x40,0x00,0x00},/"景",1/
{0x00,0xFE,0x02,0x42,0x4A,0xCA,0x4A,0x4A,0xCA,0x4A,0x4A,0x42,0x02,0xFE,0x00,0x00,0x00,0xFF,0x40,0x50,0x4C,0x43,0x40,0x40,0x4F,0x50,0x50,0x5C,0x40,0xFF,0x00,0x00},/"园",2/
{0x00,0x00,0xF8,0x88,0x88,0x88,0x88,0xFF,0x88,0x88,0x88,0x88,0xF8,0x00,0x00,0x00,0x00,0x00,0x1F,0x08,0x08,0x08,0x08,0x7F,0x88,0x88,0x88,0x88,0x9F,0x80,0xF0,0x00},/"电",3/
{0x80,0x82,0x82,0x82,0x82,0x82,0x82,0xE2,0xA2,0x92,0x8A,0x86,0x82,0x80,0x80,0x00,0x00,0x00,0x00,0x00,0x00,0x40,0x80,0x7F,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/"子",4/
{0x10,0x10,0x10,0xFF,0x10,0x90,0x08,0x88,0x88,0x88,0xFF,0x88,0x88,0x88,0x08,0x00,0x04,0x44,0x82,0x7F,0x01,0x80,0x80,0x40,0x43,0x2C,0x10,0x28,0x46,0x81,0x80,0x00},/"技",5/
{0x00,0x10,0x10,0x10,0x10,0xD0,0x30,0xFF,0x30,0xD0,0x12,0x1C,0x10,0x10,0x00,0x00,0x10,0x08,0x04,0x02,0x01,0x00,0x00,0xFF,0x00,0x00,0x01,0x02,0x04,0x08,0x10,0x00},/"术",6/
};
#endif

3. 驱动实现 oled_hardware_spi.c

#include "oled_hardware_spi.h"
#include "oledfont.h"
#include "systick.h"
#include <string.h>
/************************* DMA显存相关 *************************/
// 显存数组：和原驱动页结构完全对应，8页 × 128列
static uint8_t OLED_GRAM[8][128];
// DMA传输完成标志：true=空闲，必须加volatile防止O3优化失效
static volatile bool g_oledDmaTxDone = true;
// 批量发送数据（DMA方式，仅用于发送连续数据）
static void OLED_SendData_DMA(uint8_t *dat, uint16_t len)
{
// 等待上一次传输结束
while(g_oledDmaTxDone == false);
// 等待SPI硬件空闲
while(DL_SPI_isBusy(SPI_OLED_INST));
// 切换到数据模式，DMA传输全程保持
DL_SPI_setControllerCommandDataModeConfig(SPI_OLED_INST, DL_SPI_CD_MODE_DATA);
g_oledDmaTxDone = false;

// 配置DMA通道
DL_DMA_setSrcAddr(DMA, SPI_DMA_CH_CHAN_ID, (uint32_t)dat);
DL_DMA_setDestAddr(DMA, SPI_DMA_CH_CHAN_ID, (uint32_t)(&amp;SPI_OLED_INST-&gt;TXDATA));
DL_DMA_setTransferSize(DMA, SPI_DMA_CH_CHAN_ID, len);
// 启动DMA
DL_DMA_enableChannel(DMA, SPI_DMA_CH_CHAN_ID);
}
/*********************************************************************/
void delay_ms(uint32_t ms)
{
HAL_Delay(ms);
}
//反显函数
void OLED_ColorTurn(uint8_t i)
{
if(i==0) OLED_WR_Byte(0xA6,OLED_CMD);//正常显示
if(i==1) OLED_WR_Byte(0xA7,OLED_CMD);//反色显示
}
//屏幕旋转180度
void OLED_DisplayTurn(uint8_t i)
{
if(i==0){
OLED_WR_Byte(0xC8,OLED_CMD);
OLED_WR_Byte(0xA1,OLED_CMD);
}
if(i==1){
OLED_WR_Byte(0xC0,OLED_CMD);
OLED_WR_Byte(0xA0,OLED_CMD);
}
}
// 底层单字节发送
void OLED_WR_Byte(uint8_t dat,uint8_t cmd)
{
while (DL_SPI_isBusy(SPI_OLED_INST));
if(cmd)
DL_SPI_setControllerCommandDataModeConfig(SPI_OLED_INST, DL_SPI_CD_MODE_DATA);
else
DL_SPI_setControllerCommandDataModeConfig(SPI_OLED_INST, DL_SPI_CD_MODE_COMMAND);
DL_SPI_transmitData8(SPI_OLED_INST, dat);
}
//坐标设置
void OLED_Set_Pos(uint8_t x, uint8_t y)
{
OLED_WR_Byte(0xb0+y,OLED_CMD);
OLED_WR_Byte(((x&0xf0)>>4)|0x10,OLED_CMD);
OLED_WR_Byte((x&0x0f),OLED_CMD);
}
//开启OLED显示

void OLED_Display_On(void)
{
OLED_WR_Byte(0X8D,OLED_CMD);
OLED_WR_Byte(0X14,OLED_CMD);
OLED_WR_Byte(0XAF,OLED_CMD);
}
//关闭OLED显示

void OLED_Display_Off(void)
{
OLED_WR_Byte(0X8D,OLED_CMD);
OLED_WR_Byte(0X10,OLED_CMD);
OLED_WR_Byte(0XAE,OLED_CMD);
}
// 清屏函数：仅清空显存，不操作屏幕
void OLED_Clear(void)

{

uint8_t i,n;

for(i=0;i<8;i++)

for(n=0;n<128;n++)
OLED_GRAM[i][n] = 0x00;
}
// 循环展开版1608字符渲染，无内层for循环
void OLED_ShowChar(uint8_t x,uint8_t y,uint8_t chr,uint8_t sizey)
{
if(sizey != 16) return;
const uint8_t *font = asc2_1608[chr - ' '];
uint8_t page = y;
// 第1页8字节直接赋值
if(page < 8)
{
OLED_GRAM[page][x]   = font[0];
OLED_GRAM[page][x+1] = font[1];
OLED_GRAM[page][x+2] = font[2];
OLED_GRAM[page][x+3] = font[3];
OLED_GRAM[page][x+4] = font[4];
OLED_GRAM[page][x+5] = font[5];
OLED_GRAM[page][x+6] = font[6];
OLED_GRAM[page][x+7] = font[7];
}
page++;
// 第2页8字节直接赋值
if(page < 8)
{
OLED_GRAM[page][x]   = font[8];
OLED_GRAM[page][x+1] = font[9];
OLED_GRAM[page][x+2] = font[10];
OLED_GRAM[page][x+3] = font[11];
OLED_GRAM[page][x+4] = font[12];
OLED_GRAM[page][x+5] = font[13];
OLED_GRAM[page][x+6] = font[14];
OLED_GRAM[page][x+7] = font[15];
}
}
//m^n函数
uint32_t oled_pow(uint8_t m,uint8_t n)
{
uint32_t result=1;
while(n--)result*=m;

return result;
}
//显示数字
void OLED_ShowNum(uint8_t x,uint8_t y,uint32_t num,uint8_t len,uint8_t sizey)
{
uint8_t t,temp,m=0;
uint8_t enshow=0;
if(sizey==8)m=2;
for(t=0;t<len;t++)
{
temp=(num/oled_pow(10,len-t-1))%10;
if(enshow==0&&t<(len-1))
{
if(temp==0){
OLED_ShowChar(x+(sizey/2+m)*t,y,' ',sizey);
continue;
}else enshow=1;
}
OLED_ShowChar(x+(sizey/2+m)*t,y,temp+'0',sizey);
}
}
// 字符串显示（兼容接口，性能优先请用OLED_DrawLine）
void OLED_ShowString(uint8_t x,uint8_t y,uint8_t *chr,uint8_t sizey)
{
if(sizey != 16) return;
uint8_t cur_x = x;
uint8_t ch,p,i;
const uint8_t *font_ptr;
while (*chr != '\0')
{
ch = *chr - ' ';
font_ptr = asc2_1608[ch];
for(p = 0; p < 2; p++)
{
uint8_t page = y + p;
if(page >= 8) break;
for(i = 0; i < 8; i++)
OLED_GRAM[page][cur_x + i] = font_ptr[p * 8 + i];
}
cur_x += 8;
chr++;
}
}
// 性能最优：行级批量渲染，内嵌字符逻辑，消除函数调用开销
void OLED_DrawLine(uint8_t y, uint8_t *buf)
{
uint8_t x = 0;
uint8_t ch;
while((ch = *buf++) != '\0')
{
const uint8_t *font = asc2_1608[ch - ' '];
uint8_t page = y;
if(page < 8)
{
OLED_GRAM[page][x]   = font[0];
OLED_GRAM[page][x+1] = font[1];
OLED_GRAM[page][x+2] = font[2];
OLED_GRAM[page][x+3] = font[3];
OLED_GRAM[page][x+4] = font[4];
OLED_GRAM[page][x+5] = font[5];
OLED_GRAM[page][x+6] = font[6];
OLED_GRAM[page][x+7] = font[7];
}
page++;
if(page < 8)
{
OLED_GRAM[page][x]   = font[8];
OLED_GRAM[page][x+1] = font[9];
OLED_GRAM[page][x+2] = font[10];
OLED_GRAM[page][x+3] = font[11];
OLED_GRAM[page][x+4] = font[12];
OLED_GRAM[page][x+5] = font[13];
OLED_GRAM[page][x+6] = font[14];
OLED_GRAM[page][x+7] = font[15];
}
x += 8;
}
}
//显示汉字
void OLED_ShowChinese(uint8_t x,uint8_t y,uint8_t no,uint8_t sizey)
{
uint16_t i,size1=(sizey/8+((sizey%8)?1:0))*sizey;
for(i=0;i<size1;i++)
{
uint8_t page = y + (i / sizey);
uint8_t col  = x + (i % sizey);
if(page >= 8 || col >= 128) continue;
if(sizey==16)
OLED_GRAM[page][col] = Hzk[no][i];
else return;
}
}
//显示图片
void OLED_DrawBMP(uint8_t x,uint8_t y,uint8_t sizex, uint8_t sizey,uint8_t BMP[])
{
uint16_t j=0;
uint8_t i,m;
sizey=sizey/8+((sizey%8)?1:0);
for(i=0;i<sizey;i++)
{
for(m=0;m<sizex;m++)
{

uint8_t page = y + i;
uint8_t col  = x + m;
if(page >= 8 || col >= 128) continue;
OLED_GRAM[page][col] = BMP[j++];
}
}
}
// SSD1306初始化
void OLED_Init(void)
{
// 开启SPI中断
NVIC_ClearPendingIRQ(SPI_OLED_INST_INT_IRQN);
NVIC_EnableIRQ(SPI_OLED_INST_INT_IRQN);
OLED_RES_Clr();
delay_ms(200);
OLED_RES_Set();

OLED_WR_Byte(0xAE,OLED_CMD);
OLED_WR_Byte(0x00,OLED_CMD);
OLED_WR_Byte(0x10,OLED_CMD);
OLED_WR_Byte(0x40,OLED_CMD);
OLED_WR_Byte(0x81,OLED_CMD);
OLED_WR_Byte(0xCF,OLED_CMD);
OLED_WR_Byte(0xA1,OLED_CMD);
OLED_WR_Byte(0xC8,OLED_CMD);
OLED_WR_Byte(0xA6,OLED_CMD);
OLED_WR_Byte(0xA8,OLED_CMD);
OLED_WR_Byte(0x3f,OLED_CMD);
OLED_WR_Byte(0xD3,OLED_CMD);
OLED_WR_Byte(0x00,OLED_CMD);
OLED_WR_Byte(0xd5,OLED_CMD);
OLED_WR_Byte(0x80,OLED_CMD);
OLED_WR_Byte(0xD9,OLED_CMD);
OLED_WR_Byte(0xF1,OLED_CMD);
OLED_WR_Byte(0xDA,OLED_CMD);
OLED_WR_Byte(0x12,OLED_CMD);
OLED_WR_Byte(0xDB,OLED_CMD);
OLED_WR_Byte(0x40,OLED_CMD);
OLED_WR_Byte(0x20,OLED_CMD);
OLED_WR_Byte(0x02,OLED_CMD);
OLED_WR_Byte(0x8D,OLED_CMD);
OLED_WR_Byte(0x14,OLED_CMD);
OLED_WR_Byte(0xA4,OLED_CMD);
OLED_WR_Byte(0xA6,OLED_CMD);

// 初始化阻塞清屏
for(uint8_t i=0;i&lt;8;i++)
{
    OLED_WR_Byte (0xb0+i,OLED_CMD);
    OLED_WR_Byte (0x00,OLED_CMD);
    OLED_WR_Byte (0x10,OLED_CMD);
    for(uint8_t n=0;n&lt;128;n++) OLED_WR_Byte(0,OLED_DATA);
}
OLED_Clear();
OLED_WR_Byte(0xAF,OLED_CMD);
}
/************************* DMA刷新接口 *************************/
// 将显存内容一次性刷新到屏幕
void OLED_Refresh(void)
{
// 切换到水平寻址模式，支持连续写入整屏数据
OLED_WR_Byte(0x20, OLED_CMD);
OLED_WR_Byte(0x00, OLED_CMD);
// 设置整屏地址范围
OLED_WR_Byte(0x21, OLED_CMD);
OLED_WR_Byte(0x00, OLED_CMD);
OLED_WR_Byte(0x7F, OLED_CMD);
OLED_WR_Byte(0x22, OLED_CMD);
OLED_WR_Byte(0x00, OLED_CMD);
OLED_WR_Byte(0x07, OLED_CMD);

// DMA一次性发送全部1024字节显存
OLED_SendData_DMA((uint8_t *)OLED_GRAM, 128 * 8);
}
// 查询DMA是否正在传输
bool OLED_IsRefreshing(void)
{
return !g_oledDmaTxDone;
}
// DMA传输完成回调
void OLED_DMA_TxCpltCallback(void)
{
g_oledDmaTxDone = true;
}
// SPI中断服务函数
void SPI_OLED_INST_IRQHandler(void)
{
switch (DL_SPI_getPendingInterrupt(SPI_OLED_INST)) {
case DL_SPI_IIDX_DMA_DONE_TX:
OLED_DMA_TxCpltCallback();
break;
default:
break;
}
}

4. 上层业务 oled_disp.c (把OLED_Proc()放在while里即可)

#include "oled_hardware_spi.h"
#include "systick.h"
#include <stdio.h>
#include "bno08x_uart_rvc.h"
#include "vl53l0x.h"
#include "exit_qei.h"
#include "timer_qei.h"
#include "Log.h"
#define OLED_FLUSH_PERIOD 300    // 刷新周期300ms
#define OLED_LINE_COUNT   4      // 显示行数
#define OLED_LINE_CHARS   16     // 单行最大字符数
__IO uint32_t OLED_Tick_Point = 0;
static uint8_t line_buf[OLED_LINE_COUNT][OLED_LINE_CHARS + 1];
// 文本格式化：仅做字符串拼接，不涉及绘图
static void OLED_Logic(void)
{
snprintf((char *)line_buf[0], sizeof(line_buf[0]), "%-4u,  %u   ",
RangingMeasurementData.RangeMilliMeter,
RangingMeasurementData.RangeStatus);
snprintf((char *)line_buf[1], sizeof(line_buf[1]), "bno:%.2f",
BNO08X_GetYaw());
snprintf((char *)line_buf[2], sizeof(line_buf[2]), "EN:%lld",
GET_RIGHT_QEI_VALUE());
snprintf((char *)line_buf[3], sizeof(line_buf[3]), "Ex:%lld",
GET_LEFT_QEI_VALUE());
}
// 主循环轮询入口
void OLED_Proc(void)
{
if((HAL_GetTick() - OLED_Tick_Point) < OLED_FLUSH_PERIOD) return;
OLED_Tick_Point = HAL_GetTick();
//uint32_t fval = SysTick-&gt;VAL;
OLED_Logic();

// 批量渲染4行文本
for(uint8_t line = 0; line &lt; OLED_LINE_COUNT; line++) {
    OLED_DrawLine((uint8_t)(line * 2U), line_buf[line]);
}
OLED_Refresh();

//uint32_t eval = SysTick-&gt;VAL;
//Log("%d, %d\r\n", fval, eval);    // --------&gt; 这里是测试进入一次OLED_Proc的耗时的
}

四、硬件配置说明（MSPM0 SysConfig）

TI MSPM0 用户可直接通过 SysConfig 图形化配置，步骤如下：

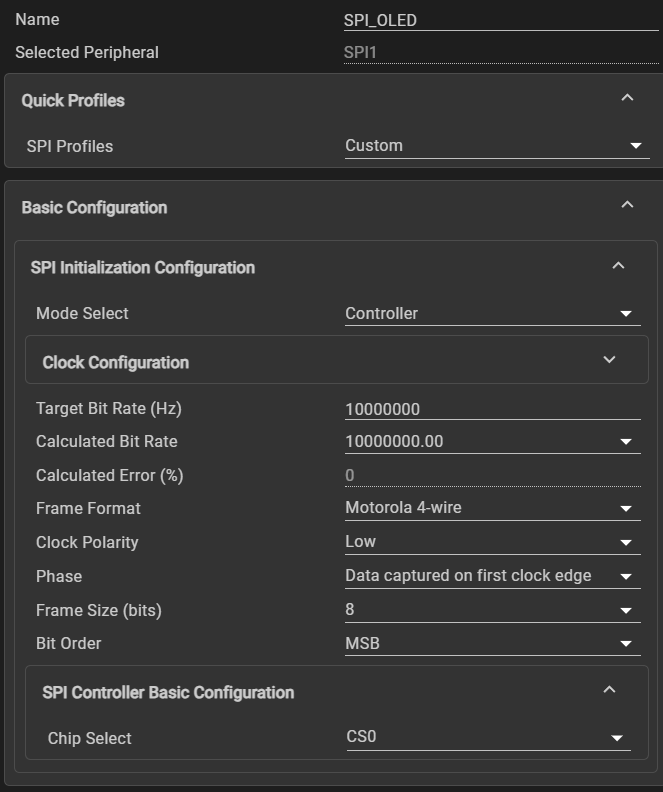

  1. SPI 配置
    • 添加 SPI 模块，命名为SPI_OLED
    • 目标比特率设为10000000（10MHz，可根据硬件调整）

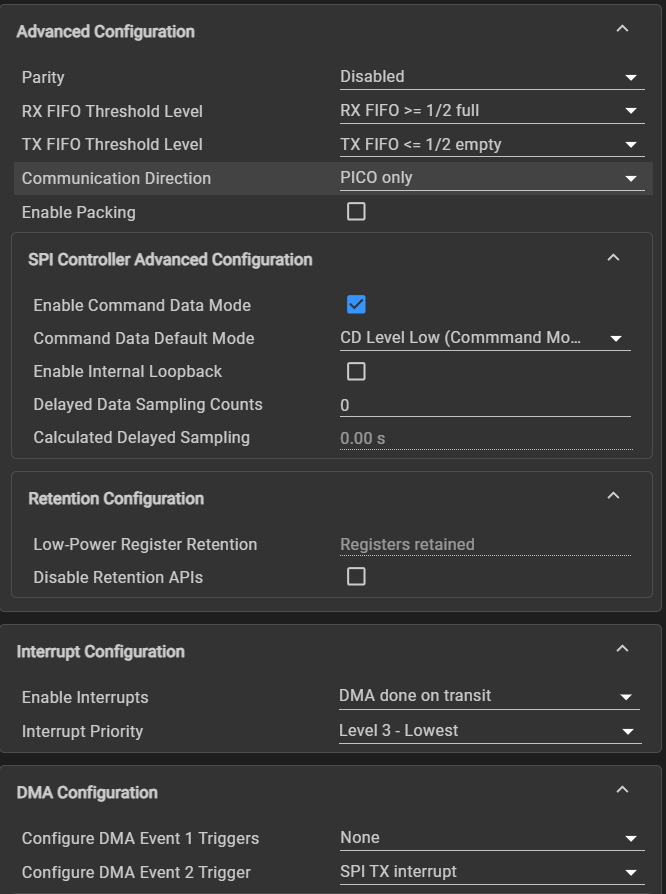

    • 通信方向选择「PICO only」
    • 勾选「Enable Command Data Mode」
    • 根据硬件连接分配对应引脚
  2. GPIO 配置
    • 添加 GPIO 模块，组命名为GPIO_OLED
    • 新增引脚命名为PIN_OLED_RES

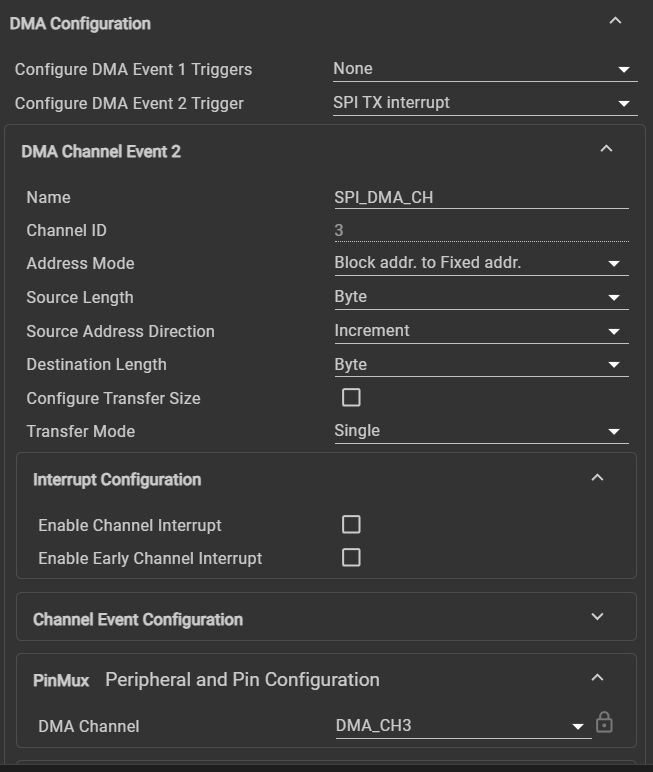

  3. DMA 配置
    • 添加 DMA 通道，触发源选择 SPI TX 事件
    • 传输方向：内存到外设，数据宽度 Byte to Byte
    • 通道名称与代码中SPI_DMA_CH_CHAN_ID保持一致

五、避坑指南（亲测踩过的坑）

  1. DMA 标志必须加volatile g_oledDmaTxDone必须用volatile修饰，否则 O3 优化下编译器会优化掉标志位判断，导致死等 DMA 的逻辑完全失效。

  2. DMA 发送前双重校验 启动 DMA 前必须同时判断「上一次传输完成」和「SPI 硬件空闲」，否则会出现数据错位、丢字节问题。

  3. O3 优化注意栈溢出 O3 会自动内联大量小函数，函数栈占用会上升，RTOS 场景下任务栈要预留足够空间，避免 HardFault。

  4. 显存与字模存储位置 显存必须放在 RAM 中用于读写；字模数组加const修饰放在 Flash，节省宝贵的 RAM 空间。

六、总结

这套驱动的核心优势不是单纯的 “刷新快”，而是把 OLED 显示对 CPU 的占用降到了几乎可以忽略的程度。300ms 刷新周期下，O3 版本 CPU 占用仅 0.07%，完全不会干扰 IMU、编码器、电机控制等高优先级实时任务，非常适合电赛、机器人、工业控制等对实时性要求高的场景。

如果文章对你有帮助，欢迎点赞收藏～有问题可以在评论区交流。

标签
#mcu #gitee #电赛 #MSPM0 #OLED 驱动
#性能优化 #SPI_DMA
Android 对话框 - 倒计时选择对话框、列表对话框字体放大
weixin_52173250的博客
07-24 884
Android 对话框 - 倒计时选择对话框、列表对话框字体放大
SQL 深度精讲｜IN 与 NOT IN 用法、底层原理、NULL 致命坑、性能优化（实战干货）
srlsong的博客
07-24 207
IN / NOT IN 是 SQL 开发中高频使用的多条件筛选语法，可高效替代多段 OR 语句。但多数开发者仅掌握基础用法，忽略 NOT IN 针对 NULL 值的逻辑缺陷、大数据量索引失效、慢查询隐患等生产级问题。本文从基础语法、实战案例、底层逻辑、高危坑点、性能优化、生产替代方案全方位讲解，适配 MySQL 主流数据库，所有代码可直接落地运行，适合开发自查与面试复盘。本文结合实战场景，完整梳理 IN / NOT IN 全套知识点，重点解决生产踩坑与性能优化问题。
深入 React useState：从闭包陷阱到性能优化的完整指南
2403_88631208的博客
07-24 330
在日常开发中，useState可能是我们使用最频繁的 Hook。连续调用三次，结果只加了 1？在setState后立即，打印的却是旧值？组件每次渲染都执行了昂贵的计算，页面卡顿？为了包裹一组元素而添加无用的<div>，影响性能和语义？如果你对以上问题一知半解，那么这篇文章正是为你准备的。我会从源码层面出发，结合真实业务场景，帮你彻底吃透useState和 Fragment。
HarmonyOS 5.0 应用性能优化实战：从冷启动到流畅度的完整调优链路
北方的张先生的博客
07-28 180
这半个月的性能调优使我对 HarmonyOS 5.0 的运行机制有了更深的理解。一是 TaskPool 并行能力比想象中好用。合理使用并行任务可以显著缩短初始化时间，但也要注意不要创建过多任务导致线程竞争。二是 ArkUI 的组件属性本身就是性能开关。objectFit这些看似简单的属性背后都有硬件加速支持，正确使用可以大幅减少渲染开销。三是一定要用 DevEco Studio 的性能分析工具。光靠感觉和肉眼观察找不到根因，Profiler 的数据驱动才是优化的正道。四是性能优化没有银弹。
SAP-ABAP：SELECT查询性能优化基础——索引匹配、条件顺序与缓冲机制利用技巧
baidu_35680696的博客
07-27 163
本文介绍了ABAP中SELECT查询性能优化的核心技巧，重点包括： 索引机制：解析B-Tree索引原理，强调最左前缀原则，说明主键索引与二级索引的区别。 条件优化：分析不同WHERE条件对索引利用的影响，指出等值条件效率最高，LIKE前导通配符和函数操作会导致索引失效。 缓冲机制：详解SAP三种表缓冲类型（全表/通用/单记录）及其适用场景，提供缓冲设置查看方法。 实战技巧：给出SELECT SINGLE替代方案、避免SELECT*、FOR ALL ENTRIES正确用法等具体优化建议。 性能对比：通过实测数
时域分析法：负反馈闭环系统+系统记忆性的理解+控制器带来的性能优化
电气工程专业本科生、辅修计算机。分享嵌入式、后端等方面的系统学习路径。
07-28 258
本文分析了闭环反馈系统与开环RLC电路的本质区别，重点探讨了控制系统实现稳态的核心机制。文章指出：1. 闭环系统必须包含积分环节（1/s因子）以实现记忆功能，这可通过被控对象（如伺服电机）或控制器（如PI/PID）实现；2. 误差信号通过实时高频修正实现动态调节，P控制器能提速但存在稳态误差，PD控制器通过微分作用抑制超调；3. 以RC电路为例的仿真表明，闭环系统在保持原波形特性的同时显著提升抗干扰能力，但会引入稳态误差。研究揭示了控制系统中记忆功能与稳态精度的内在关联，为控制器设计提供了理论基础。
复杂动画性能优化：transformopacity 开启 GPU 加速，避免卡顿
最新发布
chaosweet的博客
07-29 646
Hi，我是前端人类学！网页动画流畅度关乎体验，卡顿易流失用户，移动端受硬件限制问题更为突出，很难维持 60fps。本文基于浏览器渲染原理，解析 transform、opacity 作为动画优化优选属性的原因，并提供全套性能优化方案。
AEM Dynamic Include 联合 Cloudflare Workers 边缘包含：全球品牌站点性能优化实战
2601_95113968的博客
07-29 325
AEM Dynamic Include 与 Cloudflare Workers 边缘包含的组合，本质上是对渲染职责的重新分工：AEM 聚焦于内容生产与组件渲染，CDN 边缘承担缓存与拼装，最终交付给浏览器的是一份完整的、高性能的 HTML。CDN 节点在向终端用户返回页面时，会解析该标签，并行发起子请求获取片段内容，并将返回的 HTML 内联拼装进主文档，最终输出一份完整页面给浏览器。ESI 在 CDN 边缘拼装，片段拥有独立的缓存 TTL，主页面与片段解耦，更适合全球分布式部署。
Java线程池实战：文旅系统批量任务性能优化（团期生成/数据导出）
LamChungShing的博客
07-28 309
摘要：文旅后台常存在批量创建团期、批量导出游客报名数据、批量消息推送等高频耗时任务。传统单线程串行执行效率极低，随意创建新线程易造成线程溢出、CPU飙升、OOM问题。本文基于ThreadPoolExecutor自定义文旅专属线程池，适配批量业务场景，实现任务异步解耦、资源可控、性能提优，可直接用于生产环境。声明：本文为乐启国际旅行社有限公司算法技术实战复盘，仅用于技术交流与行业数字化落地参考。关键词：Java线程池；一、文旅业务技术痛点。四、业务场景调用示例。
初探性能优化——2个月到4小时的性能提升
VSok1XbUh的博客
07-26 224
这篇文章将从实战角度出发，分享这次优化过程中的关键步骤、工具和代码示例，带你一窥性能优化的魅力。主要瓶颈包括：- 数据库操作过于频繁（逐条提交，IO开销巨大）- 缺乏并行处理能力- 算法效率低下（字符串匹配和排序使用了O(n^2)复杂度）### 优化第一步：分析瓶颈使用Python内置的。### 优化第二步：批量操作与数据库优化将逐条插入改为批量插入，并使用PostgreSQL替代SQLite（支持事务和更高效的写入）。从2个月到4小时，这不仅仅是数字的飞跃，更是对系统架构和代码质量的重新思考。
东南亚外贸独立站性能优化：360CDN 搭配 Nginx 完整配置实操指南
CDN360的博客
07-23 384
本文针对东南亚外贸独立站常见访问卡顿问题，提出优化解决方案。文章分析了东南亚网络环境特点导致页面加载慢、高峰期故障的五大原因，推荐采用"本地CDN节点+Nginx调优+访问管控"的组合方案。详细介绍了360CDN东南亚节点配置步骤，提供可直接部署的Nginx电商站点优化配置代码，并对比三款主流CDN在东南亚的技术参数差异。最后给出日常运维优化技巧，如缓存刷新、弹性带宽调节等，帮助提升海外站点访问速度和稳定性。适用于面向东南亚市场的外贸电商网站运维人员。
Laravel 性能优化完整方案（线上项目可直接套用）
2603_94941287的博客
07-29 214
减少磁盘 IO减少数据库查询减少重复计算异步化慢操作缓存一切可缓存的。
从“卡成PPT”到“秒开”：记一次Vue项目图片渲染性能优化实录
casually的博客
07-28 360
本文记录了一次Vue图片加载性能优化实战。针对“服务器本机图片慢、OSS秒开”的现象，从网络带宽和磁盘I/O两个维度剖析了根本原因，指出瓶颈在于公网带宽吞吐和存储并发能力，而非服务器渲染能力。通过Chrome开发者工具对比验证后，给出了接入OSS、开启Nginx压缩、升级带宽三种解决方案。核心结论：静态资源务必上云，把流量从应用服务器的小水管解放出来。
UE5项目性能优化
qq_52269550的博客
07-28 681
UE5性能优化与瓶颈分析摘要 本文系统介绍了UE5性能优化方法，涵盖CPU/GPU瓶颈识别、线程同步机制、Tick优化、渲染分析、Draw Call策略及内存监控等核心内容。通过Unreal Insights工具链可精准定位CPU瓶颈，区分Game/Render线程问题；多线程同步采用指令队列与代理对象机制确保线程安全；Tick优化强调禁用无用更新、调整频率及事件驱动；GPU分析需结合管线拆解与分辨率测试；Draw Call优化推荐Nanite、实例化渲染及材质合并；内存监控需建立多层级体系，使用Memor
端侧模型推理性能优化：从 5 秒到 2 秒，我试了三个层面的打法
四六的六专栏
07-24 479
本文针对端侧大模型推理延迟问题提出三层优化策略：1) 设备自适应，通过硬件检测自动选择CPU/WebGPU后端，避免低端设备性能倒退；2) 流式输出优化交互体验，将用户感知延迟从5秒压缩至1秒内；3) 混合精度量化平衡计算效率与模型质量。实验显示，Phi-3-mini模型经优化后，中高端设备推理延迟从5秒降至2秒左右，用户留存显著提升。文章结合Transformers.js实战案例，揭示了WebGPU在低端设备可能劣于CPU的反直觉现象，并提供了可复现的性能对比数据与实现方案。
ArkTS 组件复用与性能优化：从原理到实战，打造丝滑万级长列表
从事移动开发八年，csdn博客专家，阿里云特邀专家，华为云云享专家，高级网络信息安全工程师，大数据工程师（高级），python技术开发（高级），HarmonyOS 应用开发者高级认证，现在某学校任教。
07-28 70
在鸿蒙应用开发中，长列表是最常见的 UI 场景之一——从电商商品列表到社交信息流，从新闻资讯到聊天记录，几乎无处不在。然而，当数据量达到数千甚至上万条时，传统的ForEach内存占用线性增长、首屏加载缓慢、滑动频繁丢帧。根据华为官方测试数据，在万级数据场景下，ForEach相比内存消耗高出约22 倍，首屏加载时间延长约30 倍，丢帧率从接近 0 飙升至58.2%。这意味着用户在滑动列表时会明显感受到卡顿，严重影响用户体验。本文将从LazyForEach 懒加载@Reusable 组件复用。
热点行更新：秒杀场景下一条UPDATE语句的锁等待与性能优化
DBAxiaoye的博客
07-27 380
秒杀、抢购、红包、点赞——这些高并发场景背后，是一条UPDATE inventory SET stock = stock - 1 WHERE product_id = ?语句在承受着每秒数万次的写入压力。热点行更新是数据库性能的“头号杀手”，行锁竞争导致CPU飙升、响应延迟甚至服务雪崩。本文从热点行更新的工作原理出发，拆解行锁竞争的根源，并给出从数据库层到业务层的完整优化路径，帮助读者理解一条UPDATE语句如何在秒杀场景下从“卡死”优化到“毫秒级”。
全面掌握Instruments分析工具：内存、CPU、GPU性能优化指南
2501_91510632的博客
07-27 200
Instruments是Xcode中的强大性能分析工具，本文全面讲解其内存分析、CPU与GPU分析、使用技巧及优化实践，帮助开发者识别和解决性能瓶颈，提升应用性能和用户体验。
【260期】游戏性能优化，大小核CPU调度工具
2501_94320505的博客
07-26 273
打游戏突然卡个几秒，画面直接变成PPT，这种情况相信很多人都遇到过。其实很多时候不是电脑配置不够，而是系统没有调教好。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
