PlantUML+EA描述《分析模式》第6章存货和会计（3）

《GJJ-004 分析模式及实现》，umlchina.com/url/video.html

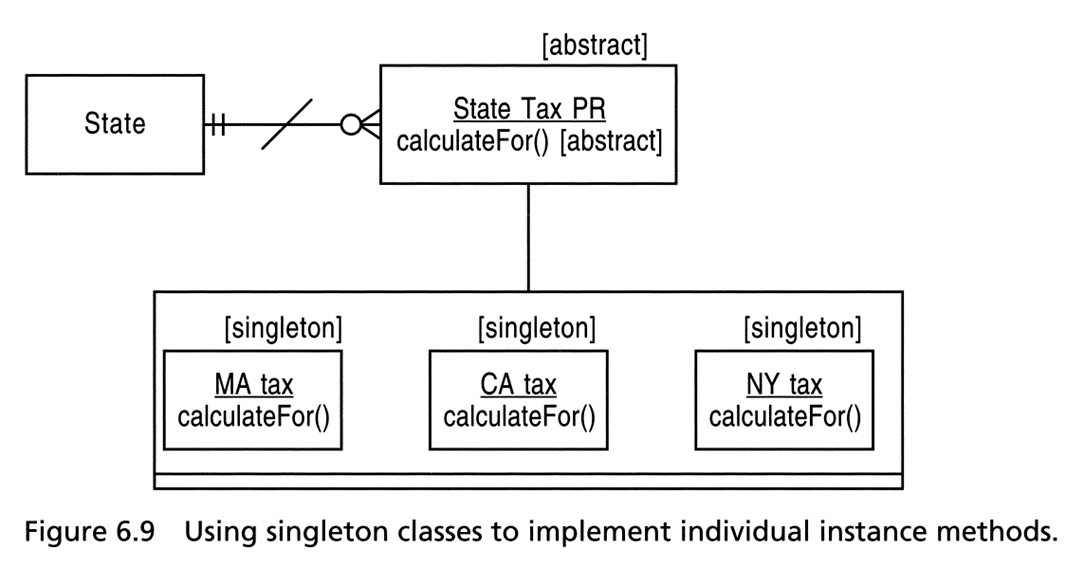

原图6.9

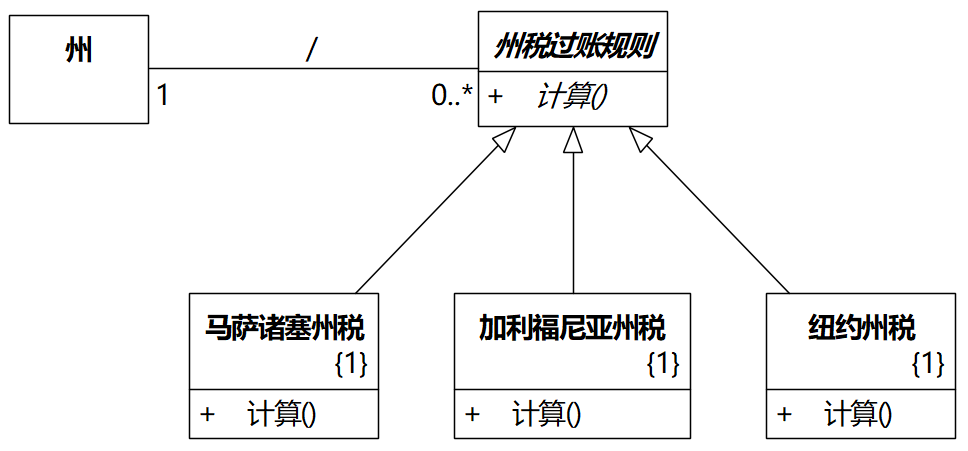

EA绘制

图6.9 使用单例类来实现个体实例方法。

PlantUML

@startuml

class 州

abstract class 州税过账规则 {

  + {abstract} 计算()

}

class 马萨诸塞州税 <<Singleton>> {

  + 计算()

}

class 加利福尼亚州税 <<Singleton>> {

  + 计算()

}

class 纽约州税 <<Singleton>> {

  + 计算()

}

州 "1" -- "0..*" 州税过账规则 : /

马萨诸塞州税 --|> 州税过账规则

加利福尼亚州税 --|> 州税过账规则

纽约州税 --|> 州税过账规则

@enduml

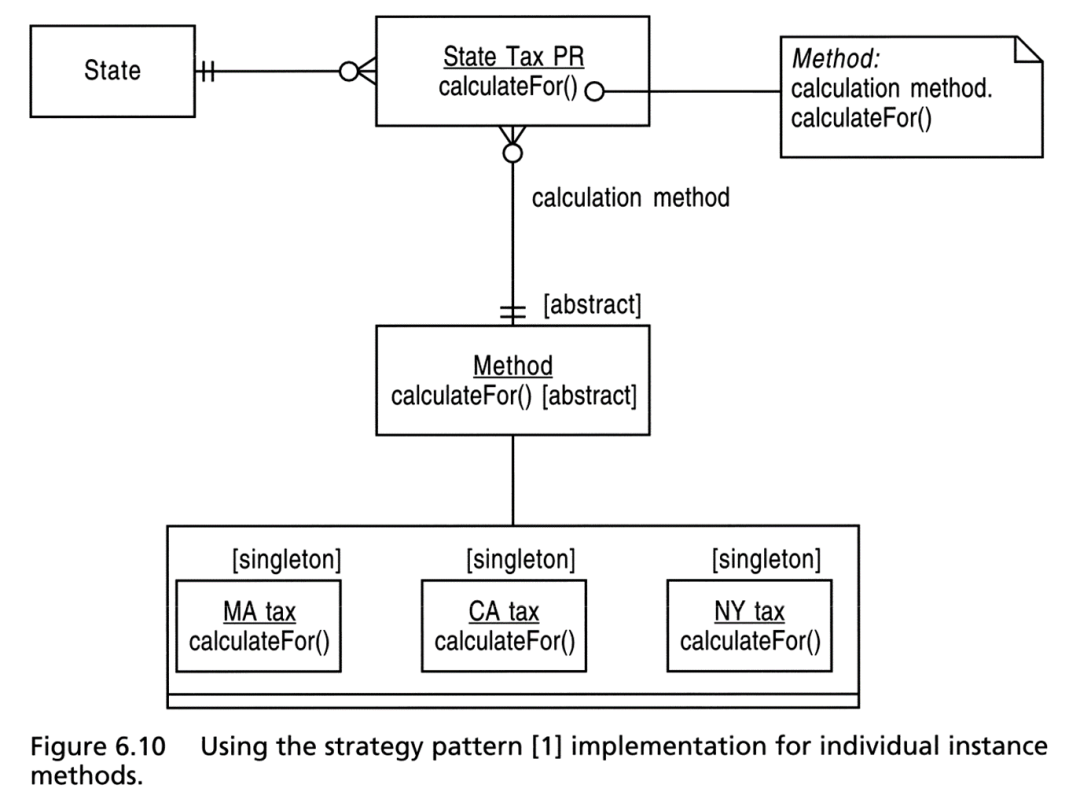

原图6.10

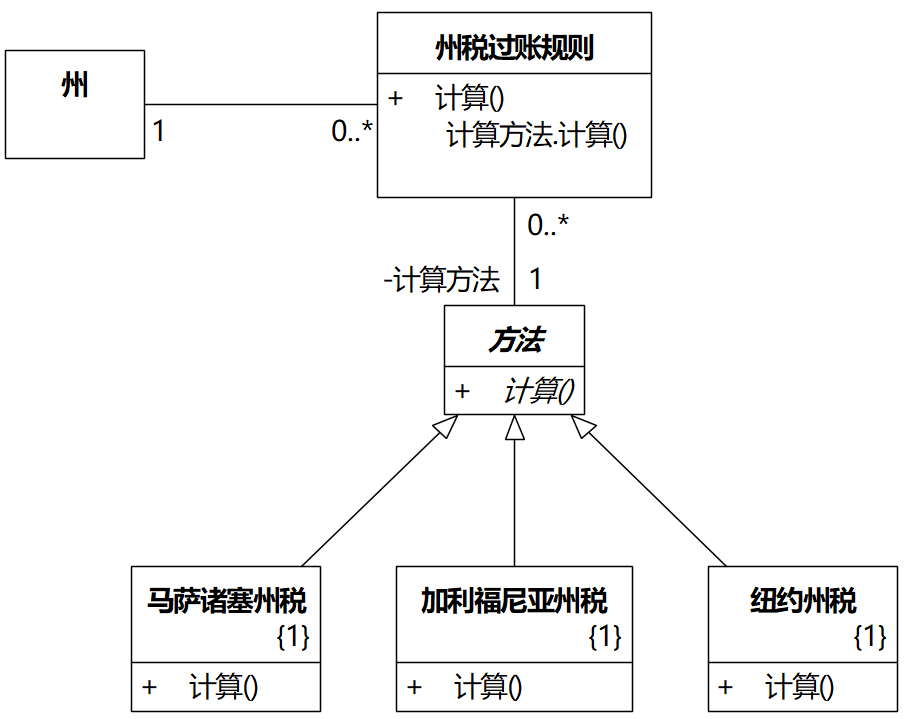

EA绘制

图6.10 使用策略模式[1]实现个体实例方法。

PlantUML

@startuml

class 州

class 州税过账规则 {

  + 计算()

  {body: 计算方法.计算()}

}

abstract class 方法 {

  + {abstract} 计算()

}

class 马萨诸塞州税 <<Singleton>> {

  + 计算()

}

class 加利福尼亚州税 <<Singleton>> {

  + 计算()

}

class 纽约州税 <<Singleton>> {

  + 计算()

}

州 "1" -- "0..*" 州税过账规则

州税过账规则 “0..*” -- “1\n-计算方法“ 方法

马萨诸塞州税 --|> 方法

加利福尼亚州税 --|>方法

纽约州税 --|>方法

@enduml

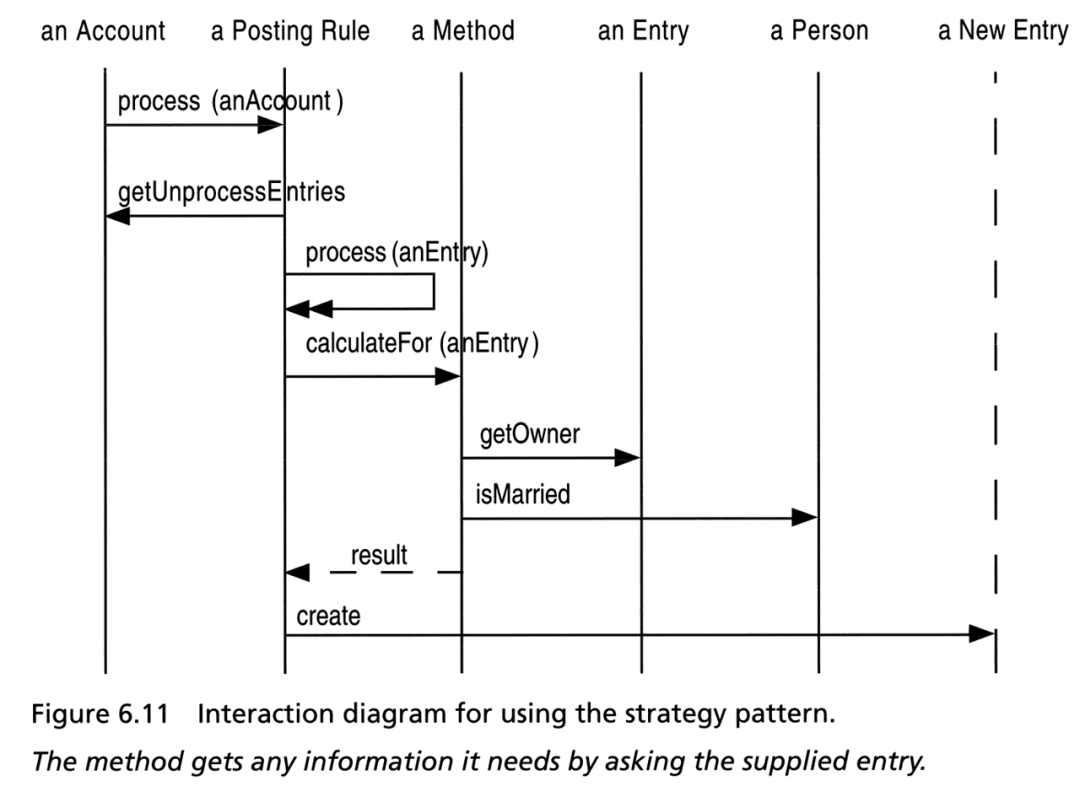

原图6.11

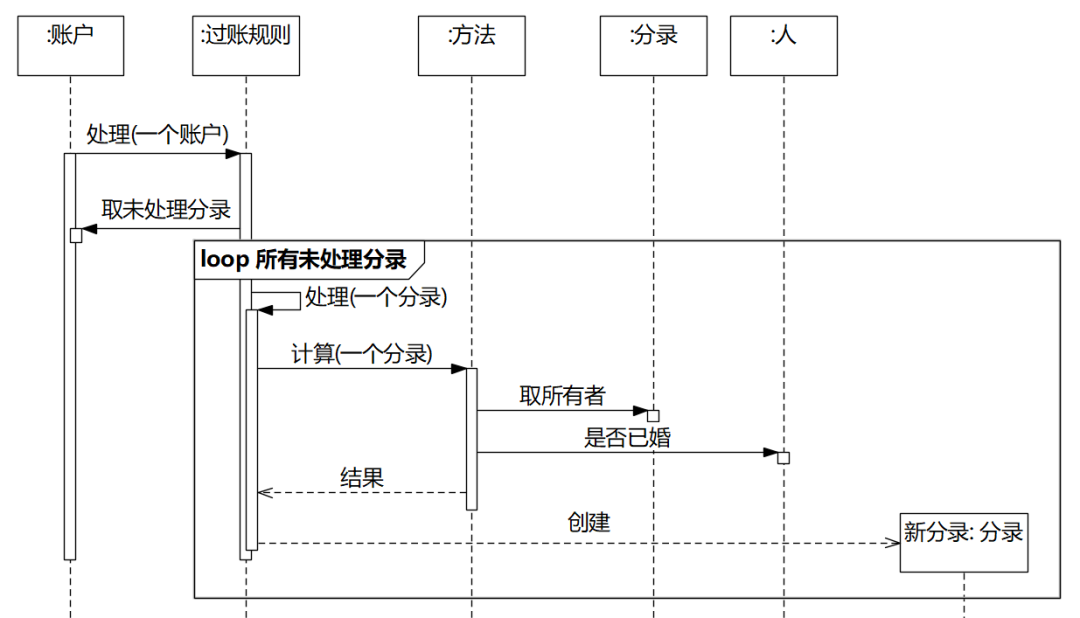

EA绘制

图6.11 使用策略模式的交互图。

通过询问提供给它的分录，方法获取它需要的任何信息。

PlantUML

@startuml

participant ":账户"

participant ":过账规则"

participant ":方法"

participant ":分录"

participant ":人"

":账户" -> ":过账规则" : 处理(一个账户)

activate ":账户"

activate ":过账规则"

":过账规则" -> ":账户" : 取未处理分录

activate ":账户"

deactivate ":账户"

loop 所有未处理分录

  ":过账规则" -> ":过账规则" : 处理(一个分录)

  activate ":过账规则"

  ":过账规则" -> ":方法" : 计算(一个分录)

  activate ":方法"

  ":方法" -> ":分录" : 取所有者

  ":方法" -> ":人" : 是否已婚

  ":方法" --> ":过账规则" : 结果

  deactivate ":方法"

  create "新分录:分录"

  ":过账规则" --> "新分录:分录" : 创建

  deactivate ":过账规则"

end

deactivate ":过账规则"

deactivate ":账户"

@enduml

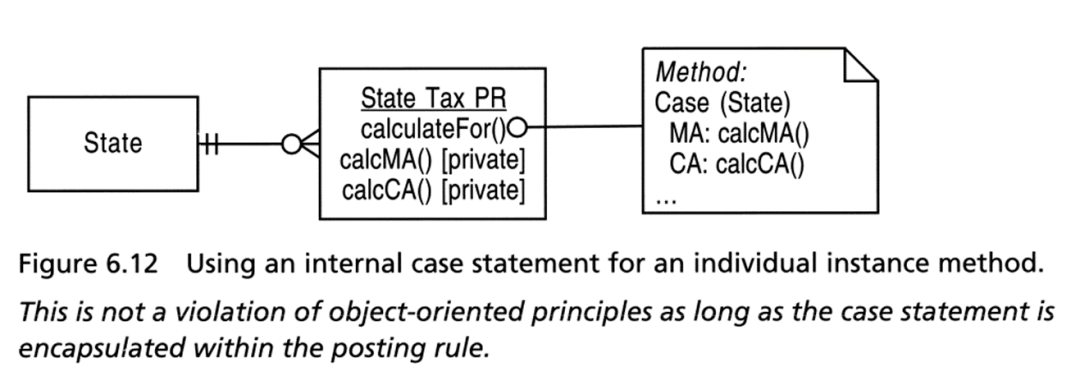

原图6.12

EA绘制

图6.12 使用内部case语句实现个体实例方法。

只要case语句被封装在过账规则内，这就不违反面向对象原则。

PlantUML

@startuml

class 州

class 州税过账规则 {

 +计算()

  -计算马萨()

  -计算加州()

}

州 "1" -- "0..*" 州税过账规则

note right of 州税过账规则::计算

case(州)

马萨诸塞州:计算马萨()

加利福尼亚州:计算加州()

……

end note

@enduml
