Titan-RA8P1的芯片是Renensas的RA8P1系列芯片,瑞萨官方使用的IDE是e2studio。本文介绍如何在e2studio中创建工程并结合RT-Thread的源码,在e2studio实现RT-Thread工程的管理和调试。

目录

硬件外设

创建e2studio工程和配置基本外设

添加BSP模板并修改

1 硬件外设

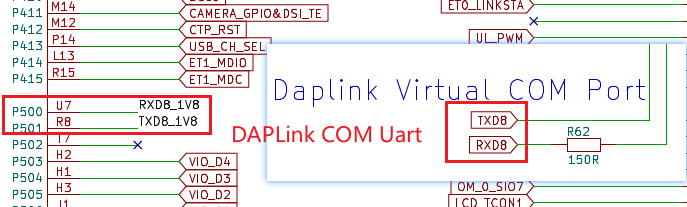

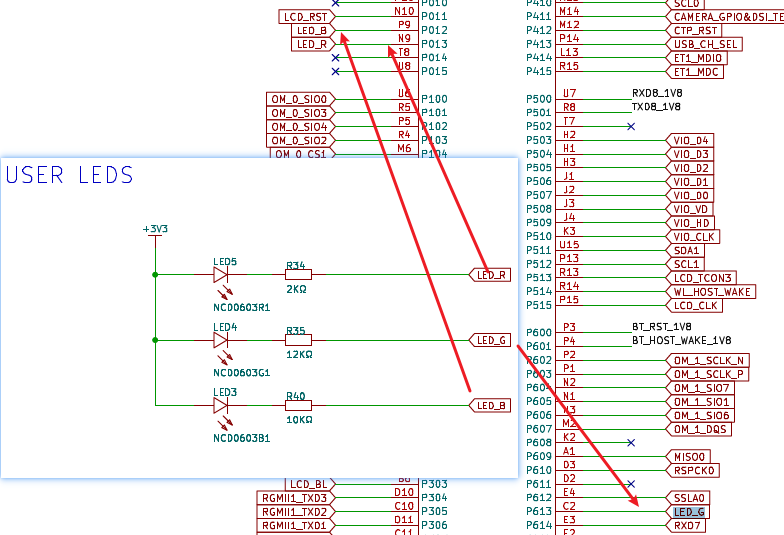

使用RT-Thread实现控制Titan-RA8P1上的三色LED,并输出log都串口中断显示,查看开发板的原理图,串口和LED的控制引脚如图所示。

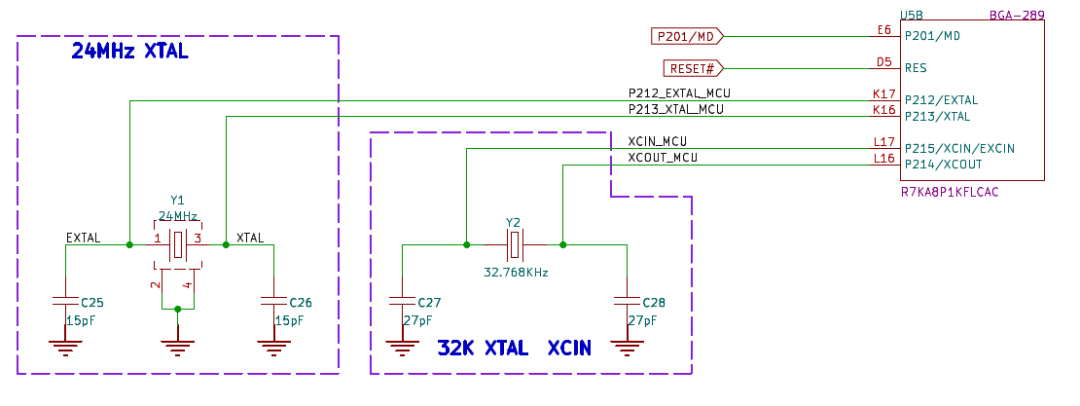

板载外部晶振用于提供系统时钟源。

2 创建e2studio工程和配置基本外设

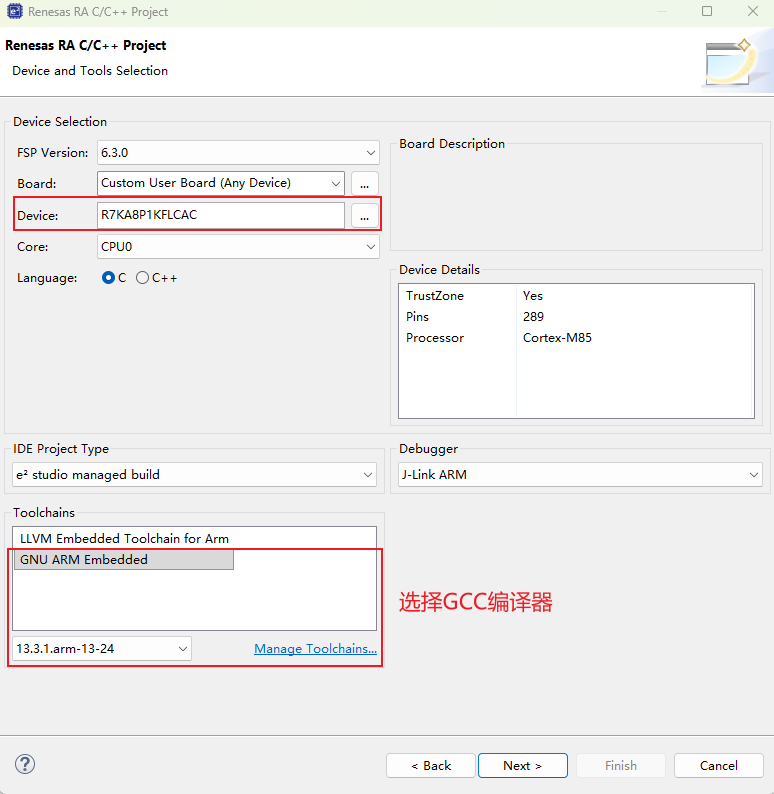

根据Titan-RA8P1开发板的芯片的型号,创建基于芯片型号的工程,编译器选择GCC。

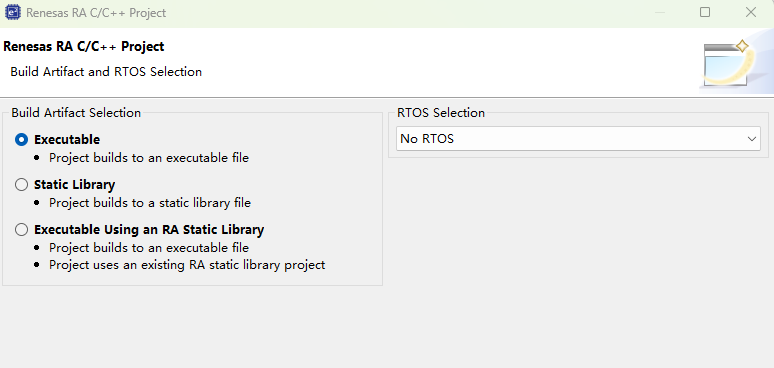

选择工程使用的RTOS类型为 No RTOS。

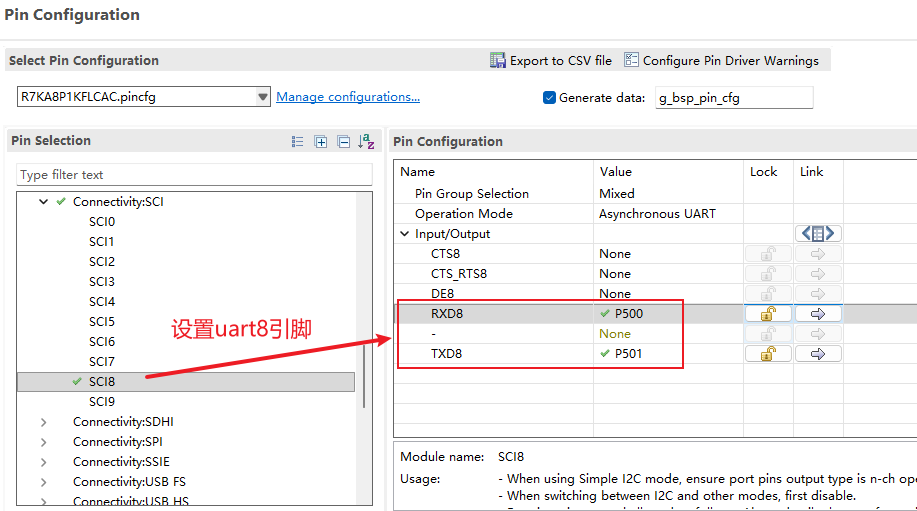

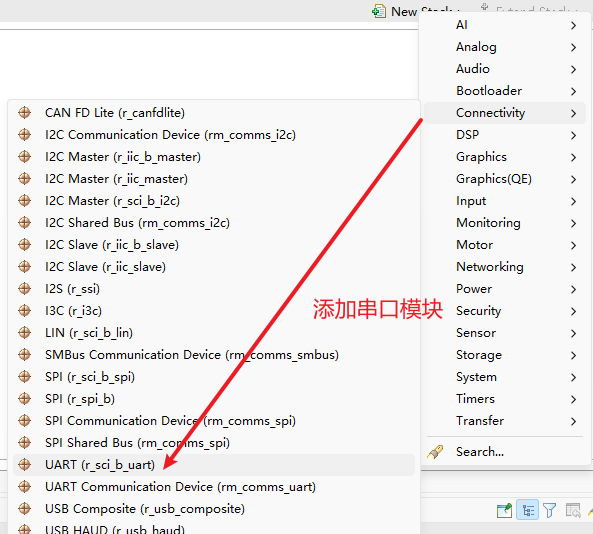

FSP Configurator中的Stacks菜单中添加串口模块

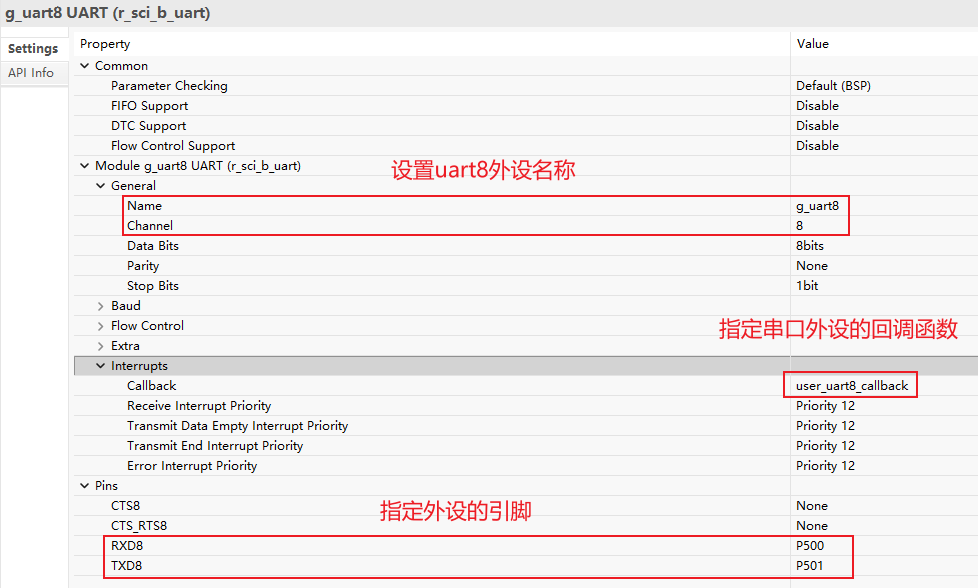

设置串口uart8模块的参数,指定其名称为g_uart8,中断回调函数名为usr_uart8_callback

保存配置只并生成代码。

3 添加BSP模板并修改

3.1 复制文件

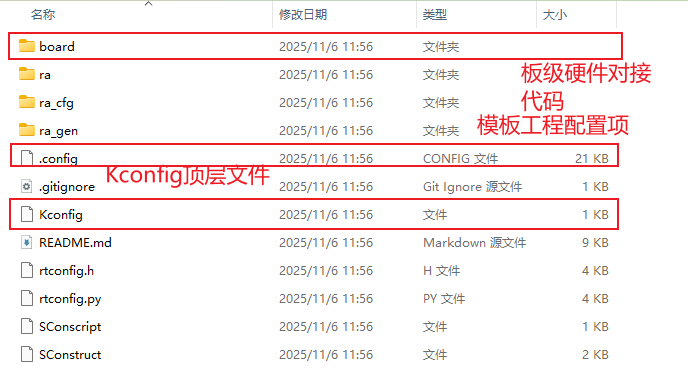

复制bsp\renesas\libraries\bsp-template文件夹中的内容,到e2studio工程文件夹中。RTThread中使用KConfig工具对代码进行配置,生成rt_config.h头文件用于配置不同的软件组件。

复制bsp\renesas\中的libraries\HAL_Drivers中的文件夹到工程中。

3.2 修改Kconfig文件

由于存放Kconfig文件夹结构发生变化,需要修改复制到e2studio工程中的顶层目录中的Kconfig文件中的RTT_DIR变量,指定存放RT-Thread代码的位置。参考官方提供的Titan-RA8P1的工程配置,在其中添加芯片相关的项目,修改后的内容如下。

mainmenu "RT-Thread Configuration"BSP_DIR := .RTT_DIR := ../../rt-thread# you can change the RTT_ROOT default "../.." to your rtthread_root,# example : default "F:/git_repositories/rt-thread"PKGS_DIR := packagesENV_DIR := /source "$(RTT_DIR)/Kconfig"osource "$PKGS_DIR/Kconfig"rsource "libraries/Kconfig"source "$(BSP_DIR)/board/Kconfig"

修改board\Kconifg中的内容,在On-chip Peripheral Drivers菜单中添加片上的串口驱动,用于支持RT-Thread串口终端功能。同时根据libraries\Kconfig文件的存放位置修改文件中的rsource语句参数。主要的添加内容如下。

menu "Hardware Drivers Config"    config SOC_R7KA8P1KF        bool        select SOC_SERIES_R7KA8P1        select SOC_SERIES_R7KA8P1_CORE0        select RT_USING_COMPONENTS_INIT        select RT_USING_USER_MAIN        default y    menu "Onboard Peripheral Drivers"    endmenu    menu "On-chip Peripheral Drivers"        rsource "../libraries/HAL_Drivers/drivers/Kconfig"        menuconfig BSP_USING_UART            bool"Enable UART"            default y            select RT_USING_SERIAL            select RT_USING_SERIAL_V2            if BSP_USING_UART                menuconfig BSP_USING_UART8                    bool"Enable UART8"                    default n                    if BSP_USING_UART8                        config BSP_UART8_RX_BUFSIZE                            int"Set UART8 RX buffer size"                            range 6465535                            depends on RT_USING_SERIAL_V2                            default256                        config BSP_UART8_TX_BUFSIZE                            int"Set UART8 TX buffer size"                            range 065535                            depends on RT_USING_SERIAL_V2                            default0                    endif            endif    endmenu    menu "Board extended module Drivers"    endmenuendmenu

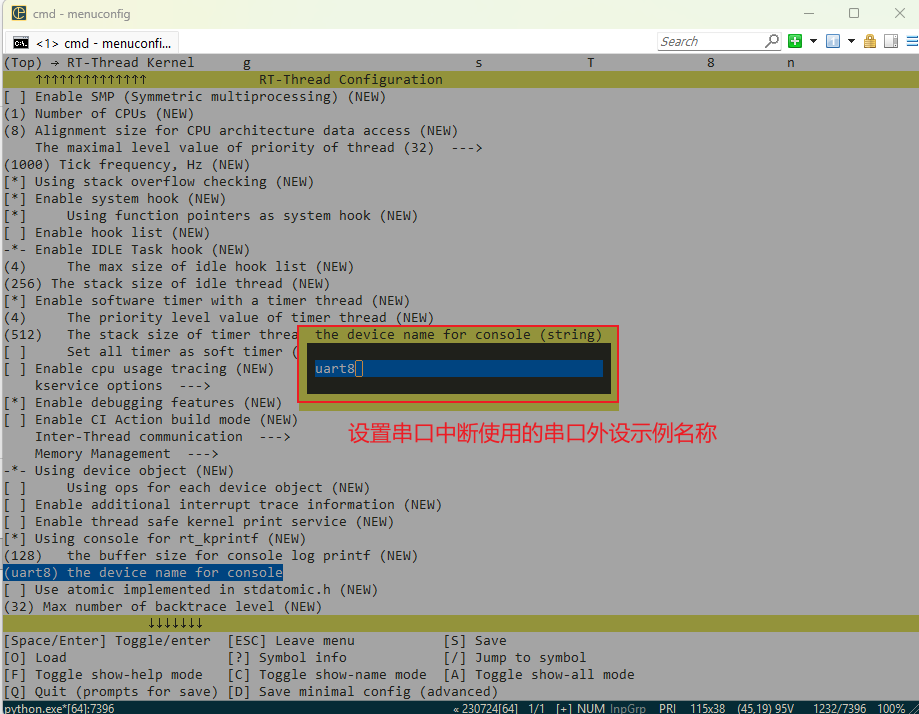

完成添加后,在e2studio工程中使用RT-Thread提供的env工具,在其中运行menuconfig指令,验证Kconfig文件修改是否成功,报错的话根据提示修改即可。进入menuconfig界面,修改RT-Thread Kernel中的shell使用的uart名称。

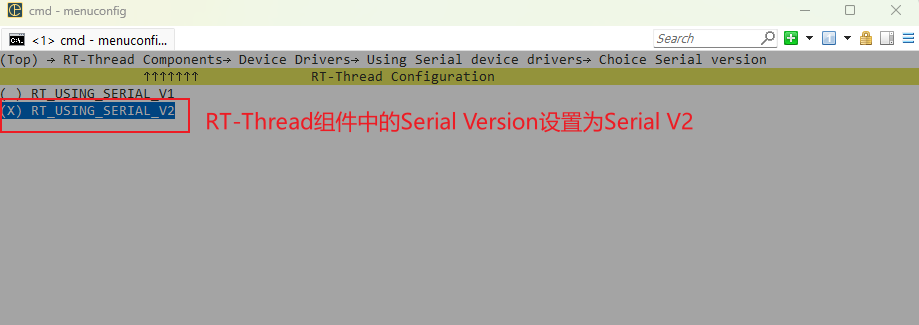

uart组件驱动使用Serial_V2

使能添加的uart8驱动

保存并退出。

3.3 修改源码

修改board\board.h中的内存大小以及起始位置如下。

#define RA_SRAM_SIZE    256/* The SRAM size of the chip needs to be modified */#define RA_SRAM_END     (0x22000000 + RA_SRAM_SIZE * 1024)

修改board\port\gpio_cfg.h文件中的内容如下,添加外部中端的引脚信息。

/* * Copyright (c) 2006-2025, RT-Thread Development Team * * SPDX-License-Identifier: Apache-2.0 * * Change Logs: * Date           Author            Notes * 2025-04-07     kurisaW           first version *//* Number of IRQ channels on the device */#define RA_IRQ_MAX  32/* PIN to IRQx table */#define PIN2IRQX_TABLE(pin)                 \{                                           \    switch (pin)                            \    {                                       \    case BSP_IO_PORT_01_PIN_05:             \    case BSP_IO_PORT_04_PIN_00:             \    case BSP_IO_PORT_08_PIN_06:             \    case BSP_IO_PORT_09_PIN_02:             \    case BSP_IO_PORT_11_PIN_06:             \    case BSP_IO_PORT_12_PIN_14:             \        return 0;                           \    case BSP_IO_PORT_01_PIN_01:             \    case BSP_IO_PORT_01_PIN_04:             \    case BSP_IO_PORT_05_PIN_08:             \    case BSP_IO_PORT_09_PIN_03:             \    case BSP_IO_PORT_11_PIN_07:             \    case BSP_IO_PORT_12_PIN_13:             \        return 1;                           \    case BSP_IO_PORT_01_PIN_00:             \    case BSP_IO_PORT_02_PIN_13:             \    case BSP_IO_PORT_05_PIN_09:             \    case BSP_IO_PORT_07_PIN_12:             \    case BSP_IO_PORT_09_PIN_04:             \    case BSP_IO_PORT_12_PIN_12:             \        return 2;                           \    case BSP_IO_PORT_02_PIN_08:             \    case BSP_IO_PORT_02_PIN_12:             \    case BSP_IO_PORT_05_PIN_10:             \    case BSP_IO_PORT_07_PIN_11:             \    case BSP_IO_PORT_09_PIN_13:             \    case BSP_IO_PORT_12_PIN_11:             \        return 3;                           \    case BSP_IO_PORT_02_PIN_01:             \    case BSP_IO_PORT_03_PIN_00:             \    case BSP_IO_PORT_04_PIN_11:             \    case BSP_IO_PORT_10_PIN_10:             \    case BSP_IO_PORT_12_PIN_10:             \        return 4;                           \    case BSP_IO_PORT_03_PIN_02:             \    case BSP_IO_PORT_04_PIN_10:             \    case BSP_IO_PORT_09_PIN_12:             \    case BSP_IO_PORT_10_PIN_09:             \    case BSP_IO_PORT_12_PIN_09:             \        return 5;                           \    case BSP_IO_PORT_03_PIN_01:             \    case BSP_IO_PORT_04_PIN_09:             \    case BSP_IO_PORT_05_PIN_03:             \    case BSP_IO_PORT_09_PIN_11:             \    case BSP_IO_PORT_10_PIN_08:             \        return 6;                           \    case BSP_IO_PORT_04_PIN_08:             \    case BSP_IO_PORT_05_PIN_04:             \    case BSP_IO_PORT_06_PIN_15:             \    case BSP_IO_PORT_07_PIN_06:             \    case BSP_IO_PORT_09_PIN_10:             \        return 7;                           \    case BSP_IO_PORT_03_PIN_05:             \    case BSP_IO_PORT_04_PIN_15:             \    case BSP_IO_PORT_05_PIN_05:             \    case BSP_IO_PORT_07_PIN_07:             \    case BSP_IO_PORT_09_PIN_05:             \    case BSP_IO_PORT_09_PIN_15:             \        return 8;                           \    case BSP_IO_PORT_03_PIN_04:             \    case BSP_IO_PORT_04_PIN_14:             \    case BSP_IO_PORT_05_PIN_06:             \    case BSP_IO_PORT_09_PIN_06:             \    case BSP_IO_PORT_09_PIN_14:             \    case BSP_IO_PORT_11_PIN_04:             \        return 9;                           \    case BSP_IO_PORT_05_PIN_07:             \    case BSP_IO_PORT_07_PIN_09:             \    case BSP_IO_PORT_09_PIN_07:             \    case BSP_IO_PORT_10_PIN_11:             \    case BSP_IO_PORT_11_PIN_00:             \        return 10;                          \    case BSP_IO_PORT_07_PIN_08:             \    case BSP_IO_PORT_08_PIN_00:             \    case BSP_IO_PORT_08_PIN_07:             \    case BSP_IO_PORT_09_PIN_08:             \    case BSP_IO_PORT_10_PIN_12:             \    case BSP_IO_PORT_11_PIN_02:             \        return 11;                          \    case BSP_IO_PORT_05_PIN_15:             \    case BSP_IO_PORT_07_PIN_15:             \    case BSP_IO_PORT_08_PIN_01:             \    case BSP_IO_PORT_10_PIN_13:             \    case BSP_IO_PORT_11_PIN_01:             \        return 12;                          \    case BSP_IO_PORT_00_PIN_15:             \    case BSP_IO_PORT_05_PIN_14:             \    case BSP_IO_PORT_07_PIN_14:             \    case BSP_IO_PORT_10_PIN_14:             \    case BSP_IO_PORT_11_PIN_03:             \        return 13;                          \    case BSP_IO_PORT_00_PIN_10:             \    case BSP_IO_PORT_00_PIN_13:             \    case BSP_IO_PORT_05_PIN_12:             \    case BSP_IO_PORT_07_PIN_13:             \    case BSP_IO_PORT_08_PIN_04:             \    case BSP_IO_PORT_10_PIN_15:             \        return 14;                          \    case BSP_IO_PORT_00_PIN_12:             \    case BSP_IO_PORT_05_PIN_11:             \    case BSP_IO_PORT_08_PIN_08:             \    case BSP_IO_PORT_08_PIN_13:             \    case BSP_IO_PORT_08_PIN_15:             \    case BSP_IO_PORT_11_PIN_05:             \        return 15;                          \    case BSP_IO_PORT_00_PIN_11:             \    case BSP_IO_PORT_01_PIN_03:             \    case BSP_IO_PORT_01_PIN_06:             \    case BSP_IO_PORT_06_PIN_10:             \    case BSP_IO_PORT_08_PIN_14:             \    case BSP_IO_PORT_10_PIN_07:             \        return 16;                          \    case BSP_IO_PORT_01_PIN_02:             \    case BSP_IO_PORT_06_PIN_11:             \    case BSP_IO_PORT_07_PIN_10:             \    case BSP_IO_PORT_10_PIN_06:             \    case BSP_IO_PORT_13_PIN_07:             \        return 17;                          \    case BSP_IO_PORT_04_PIN_13:             \    case BSP_IO_PORT_06_PIN_12:             \    case BSP_IO_PORT_08_PIN_02:             \    case BSP_IO_PORT_10_PIN_05:             \    case BSP_IO_PORT_13_PIN_06:             \        return 18;                          \    case BSP_IO_PORT_01_PIN_11:             \    case BSP_IO_PORT_06_PIN_13:             \    case BSP_IO_PORT_07_PIN_05:             \    case BSP_IO_PORT_08_PIN_03:             \    case BSP_IO_PORT_10_PIN_04:             \    case BSP_IO_PORT_13_PIN_05:             \        return 19;                          \    case BSP_IO_PORT_01_PIN_10:             \    case BSP_IO_PORT_02_PIN_15:             \    case BSP_IO_PORT_06_PIN_14:             \    case BSP_IO_PORT_08_PIN_09:             \    case BSP_IO_PORT_10_PIN_03:             \    case BSP_IO_PORT_13_PIN_04:             \        return 20;                          \    case BSP_IO_PORT_02_PIN_14:             \    case BSP_IO_PORT_08_PIN_10:             \    case BSP_IO_PORT_10_PIN_01:             \    case BSP_IO_PORT_12_PIN_07:             \    case BSP_IO_PORT_13_PIN_02:             \    case BSP_IO_PORT_13_PIN_03:             \        return 21;                          \    case BSP_IO_PORT_04_PIN_07:             \    case BSP_IO_PORT_06_PIN_08:             \    case BSP_IO_PORT_08_PIN_11:             \    case BSP_IO_PORT_10_PIN_00:             \    case BSP_IO_PORT_12_PIN_06:             \    case BSP_IO_PORT_13_PIN_01:             \        return 22;                          \    case BSP_IO_PORT_01_PIN_09:             \    case BSP_IO_PORT_02_PIN_11:             \    case BSP_IO_PORT_06_PIN_07:             \    case BSP_IO_PORT_08_PIN_12:             \    case BSP_IO_PORT_12_PIN_05:             \    case BSP_IO_PORT_13_PIN_00:             \        return 23;                          \    case BSP_IO_PORT_01_PIN_08:             \    case BSP_IO_PORT_02_PIN_10:             \    case BSP_IO_PORT_05_PIN_00:             \    case BSP_IO_PORT_06_PIN_06:             \    case BSP_IO_PORT_12_PIN_04:             \        return 24;                          \    case BSP_IO_PORT_02_PIN_07:             \    case BSP_IO_PORT_02_PIN_09:             \    case BSP_IO_PORT_05_PIN_01:             \    case BSP_IO_PORT_06_PIN_05:             \    case BSP_IO_PORT_12_PIN_03:             \        return 25;                          \    case BSP_IO_PORT_05_PIN_02:             \    case BSP_IO_PORT_06_PIN_04:             \    case BSP_IO_PORT_07_PIN_04:             \    case BSP_IO_PORT_12_PIN_02:             \        return 26;                          \    case BSP_IO_PORT_00_PIN_14:             \    case BSP_IO_PORT_01_PIN_12:             \    case BSP_IO_PORT_06_PIN_03:             \    case BSP_IO_PORT_12_PIN_01:             \        return 27;                          \    case BSP_IO_PORT_00_PIN_07:             \    case BSP_IO_PORT_01_PIN_13:             \    case BSP_IO_PORT_06_PIN_02:             \    case BSP_IO_PORT_12_PIN_00:             \        return 28;                          \    case BSP_IO_PORT_00_PIN_03:             \    case BSP_IO_PORT_06_PIN_01:             \    case BSP_IO_PORT_06_PIN_09:             \    case BSP_IO_PORT_12_PIN_08:             \        return 29;                          \    case BSP_IO_PORT_04_PIN_05:             \    case BSP_IO_PORT_06_PIN_00:             \    case BSP_IO_PORT_08_PIN_05:             \    case BSP_IO_PORT_12_PIN_15:             \        return 30;                          \    case BSP_IO_PORT_01_PIN_07:             \    case BSP_IO_PORT_04_PIN_06:             \    case BSP_IO_PORT_05_PIN_13:             \    case BSP_IO_PORT_10_PIN_02:             \        return 31;                          \    default  :                              \        return -1;                          \    }                                       \}

修改ra\fsp\src\bsp\cmsis\Device\RENESAS\Source\startup.c中的Reset_Handler函数如下

voidReset_Handler(void){    /* Initialize system using BSP. */    SystemInit();    /* Call user application. */#if defined(__GNUC__)    externintentry(void);    entry();#elif defined(__ICCARM__)    externvoid __low_level_init(void);    __low_level_init();#else    /* Jump to main. */    main();#endif    while (1)    {        /* Infinite Loop. */    }}

3.4 链接RT-Thread源码

RT-Thread源代码使用Scons工具用于管理代码编译,不过使用e2studio进行管理后,需要开发者自行将RT-Thread工程需要使用到的代码添加e2studio的工程代码管理中。使用新增文件夹的链接功能,添加RT-Thread源码仓库中的相关文件夹。使用到的文件夹如下:

  • components

  • include

  • libcpu

  • src

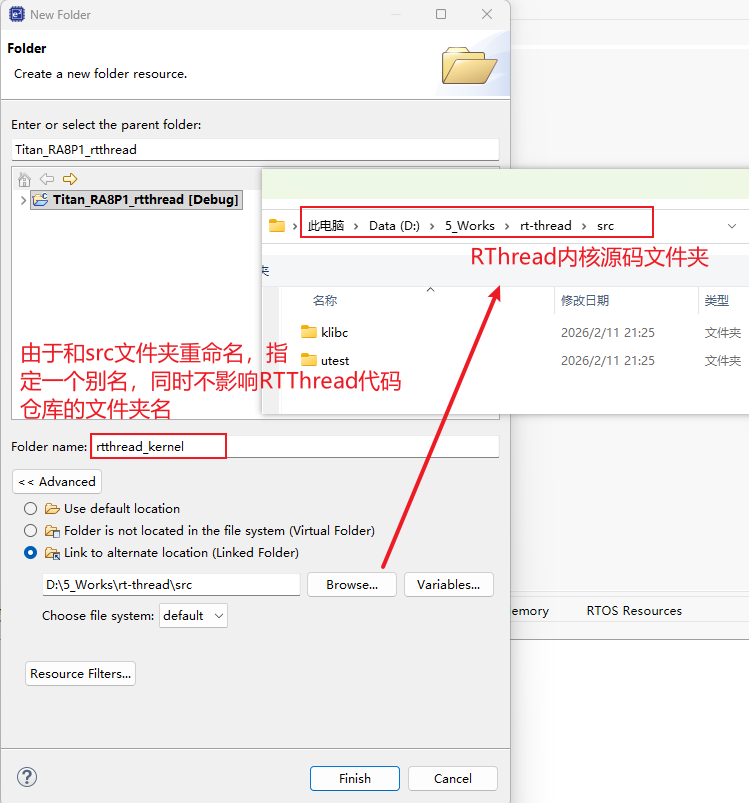

其中src文件夹与e2studio工程中的src文件夹重名,在链接该文件夹时,设置不同的名称即可,具体页面操作如下。

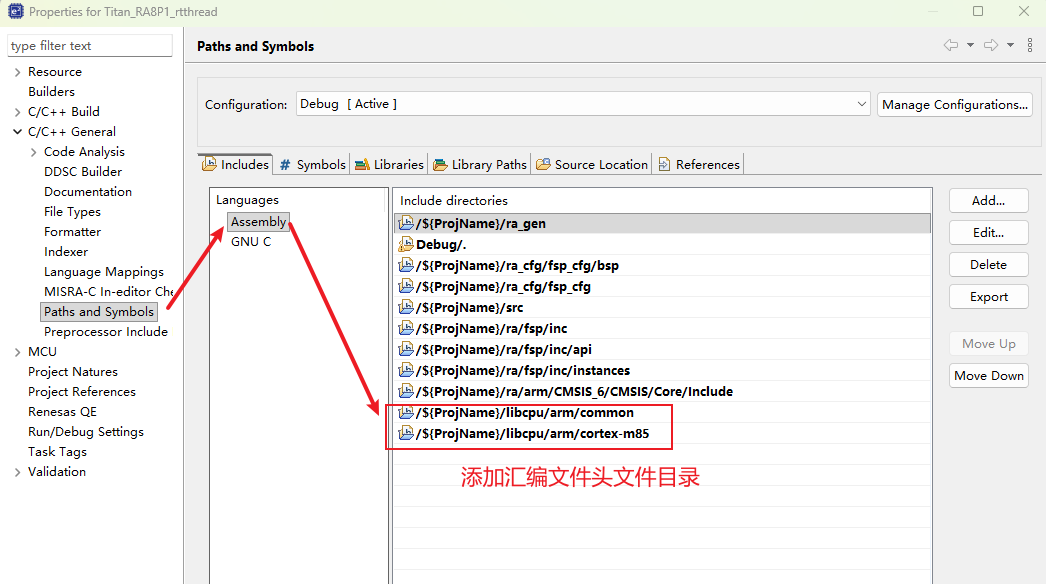

在工程属性的 Path and Symbols 中 include 菜单中添加RT-Thread源码的路径。Assembly选项卡中添加如下。

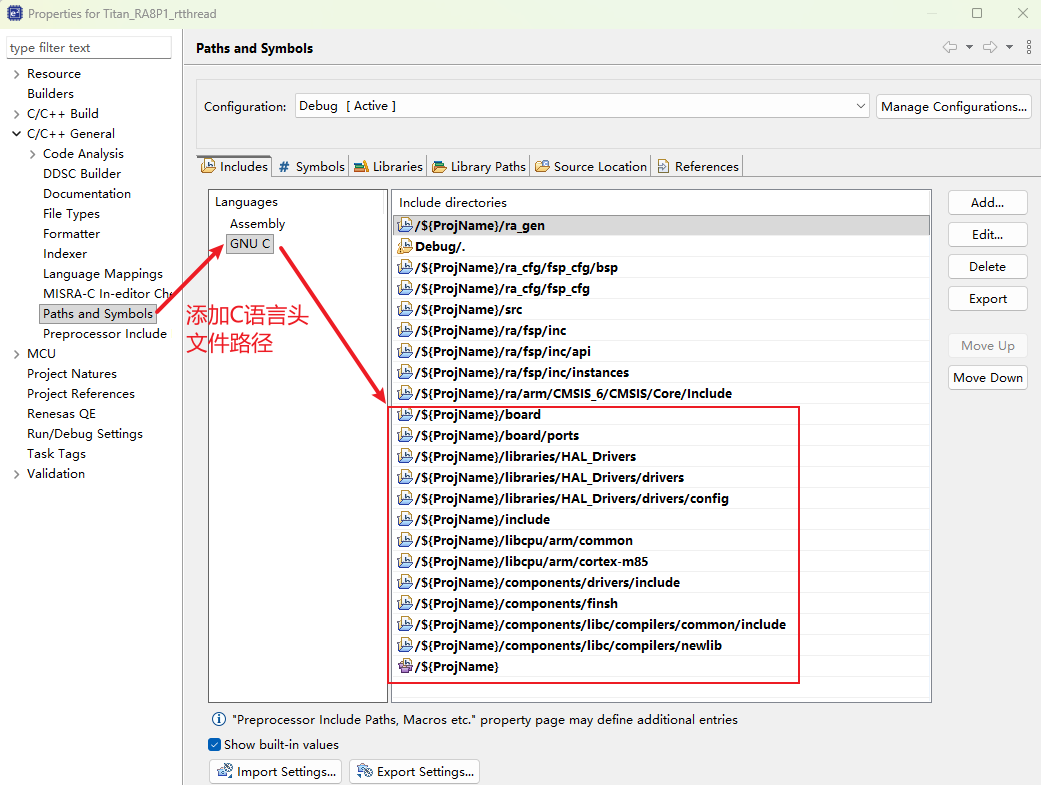

GNU C选项卡中添加以下路径。

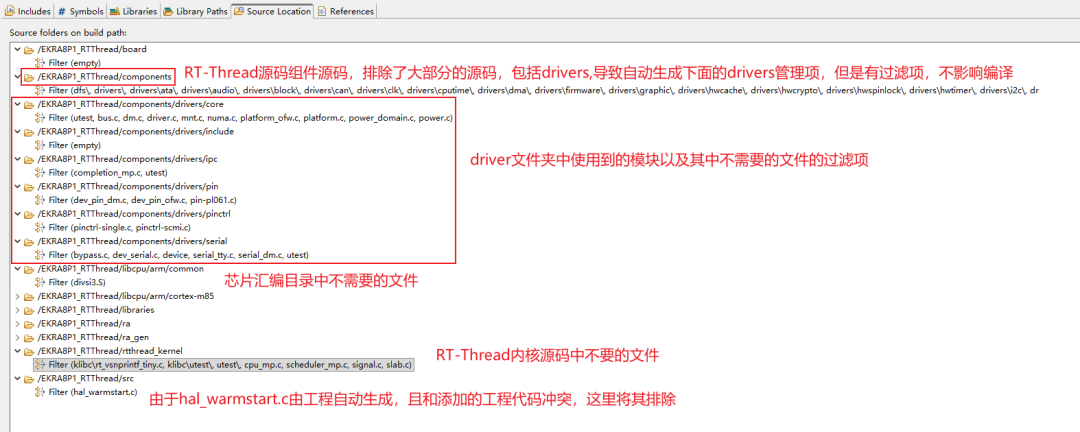

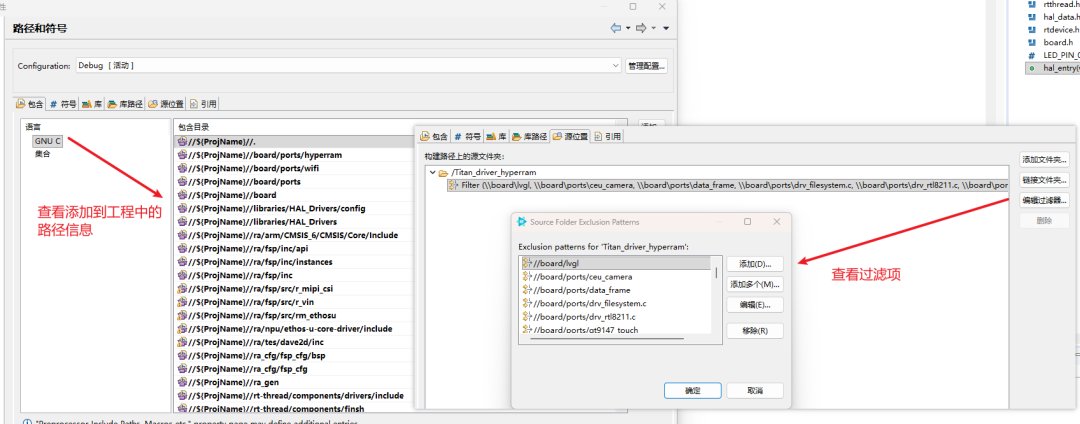

RT-Thread源码适配很多场景,其中有很多代码是不使用的,通过Paths and Symbols的Source location中添加源码的管理。在其中添加上述提到的源码文件夹路径。

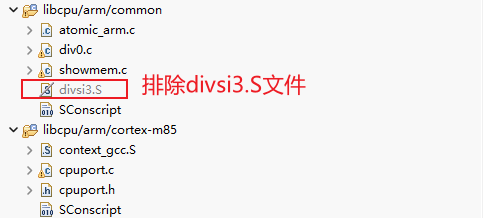

其中libcpu中的排除文件如图。

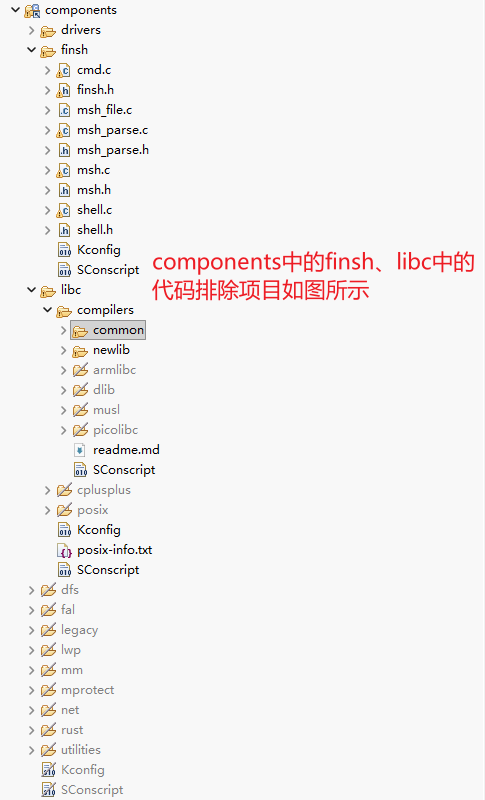

components目录中的finsh和libc中文件排除情况如下

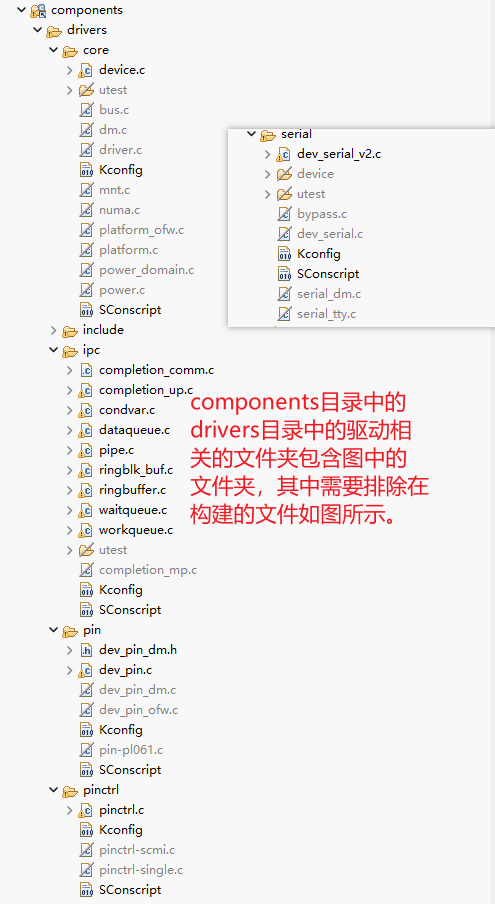

components/drivers中的文件包含情况如下

3.4.1 参考RT-Thread示例工程确定源文件

RT-Thread中有大量的文件,如何确定需要排除哪些文件,可以通过参考官方提供的RT-Thread Studio中的示例工程,参考其中的配置信息

3.4.2 利用scons生成CMake文件确定需要使用的源文件

也可以通过修改Scons编译需要用到的文件,利用scons --target=cmake指令,生成CMakeLists.txt文件,获取构建的文本信息。从官方的示例程序中复制其中的SConstruct、SConscript中的内容,根据RT-Thread源码的存放位置,修改SConstruct中的RTT_ROOT路径信息。

if os.path.exists('rt-thread'):    RTT_ROOT = os.path.normpath(os.getcwd() + '/rt-thread')else:    RTT_ROOT = os.path.normpath(os.getcwd() + '../../../rt-thread')print(os.path.normpath(os.getcwd() + '../../../rt_thread'))

运行scons --target=cmake指令后,通过查看输出的CMakeLists.txt,其中给出不同模块中需要添加工程中文件信息,据此,可以修改e2studio中的源码exclude项目。

SET(RT_CPU_SOURCES    ../../rt-thread/libcpu/arm/common/atomic_arm.c    ../../rt-thread/libcpu/arm/common/div0.c    ../../rt-thread/libcpu/arm/common/showmem.c    ../../rt-thread/libcpu/arm/cortex-m85/context_gcc.S    ../../rt-thread/libcpu/arm/cortex-m85/cpuport.c)SET(RT_DEVICEDRIVERS_SOURCES    ../../rt-thread/components/drivers/core/device.c    ../../rt-thread/components/drivers/ipc/completion_comm.c    ../../rt-thread/components/drivers/ipc/completion_up.c    ../../rt-thread/components/drivers/ipc/condvar.c    ../../rt-thread/components/drivers/ipc/dataqueue.c    ../../rt-thread/components/drivers/ipc/pipe.c    ../../rt-thread/components/drivers/ipc/ringblk_buf.c    ../../rt-thread/components/drivers/ipc/ringbuffer.c    ../../rt-thread/components/drivers/ipc/waitqueue.c    ../../rt-thread/components/drivers/ipc/workqueue.c    ../../rt-thread/components/drivers/pin/dev_pin.c    ../../rt-thread/components/drivers/serial/dev_serial_v2.c)SET(RT_DRIVERS_SOURCES    libraries/HAL_Drivers/drivers/drv_gpio.c    libraries/HAL_Drivers/drivers/drv_usart_v2.c    libraries/HAL_Drivers/drv_common.c)SET(RT_FINSH_SOURCES    ../../rt-thread/components/finsh/shell.c    ../../rt-thread/components/finsh/msh.c    ../../rt-thread/components/finsh/msh_parse.c    ../../rt-thread/components/finsh/cmd.c)SET(RT_KERNEL_SOURCES    ../../rt-thread/src/clock.c    ../../rt-thread/src/components.c    ../../rt-thread/src/cpu_up.c    ../../rt-thread/src/defunct.c    ../../rt-thread/src/idle.c    ../../rt-thread/src/ipc.c    ../../rt-thread/src/irq.c    ../../rt-thread/src/kservice.c    ../../rt-thread/src/mem.c    ../../rt-thread/src/mempool.c    ../../rt-thread/src/object.c    ../../rt-thread/src/scheduler_comm.c    ../../rt-thread/src/scheduler_up.c    ../../rt-thread/src/thread.c    ../../rt-thread/src/timer.c)SET(RT_LIBC_SOURCES    ../../rt-thread/components/libc/compilers/common/cctype.c    ../../rt-thread/components/libc/compilers/common/cstdlib.c    ../../rt-thread/components/libc/compilers/common/cstring.c    ../../rt-thread/components/libc/compilers/common/ctime.c    ../../rt-thread/components/libc/compilers/common/cunistd.c    ../../rt-thread/components/libc/compilers/common/cwchar.c    ../../rt-thread/components/libc/compilers/newlib/syscalls.c    ../../rt-thread/src/klibc/kerrno.c    ../../rt-thread/src/klibc/kstdio.c    ../../rt-thread/src/klibc/kstring.c    ../../rt-thread/src/klibc/rt_vsnprintf_tiny.c    ../../rt-thread/src/klibc/rt_vsscanf.c)

e2studio工程的src文件夹中的hal_warmstart.c中的代码和RTThread提供的适配代码冲突,在源码控制中将其排除出构建即可。

3.5 修改编译器选项和链接脚本以及添加示例源码

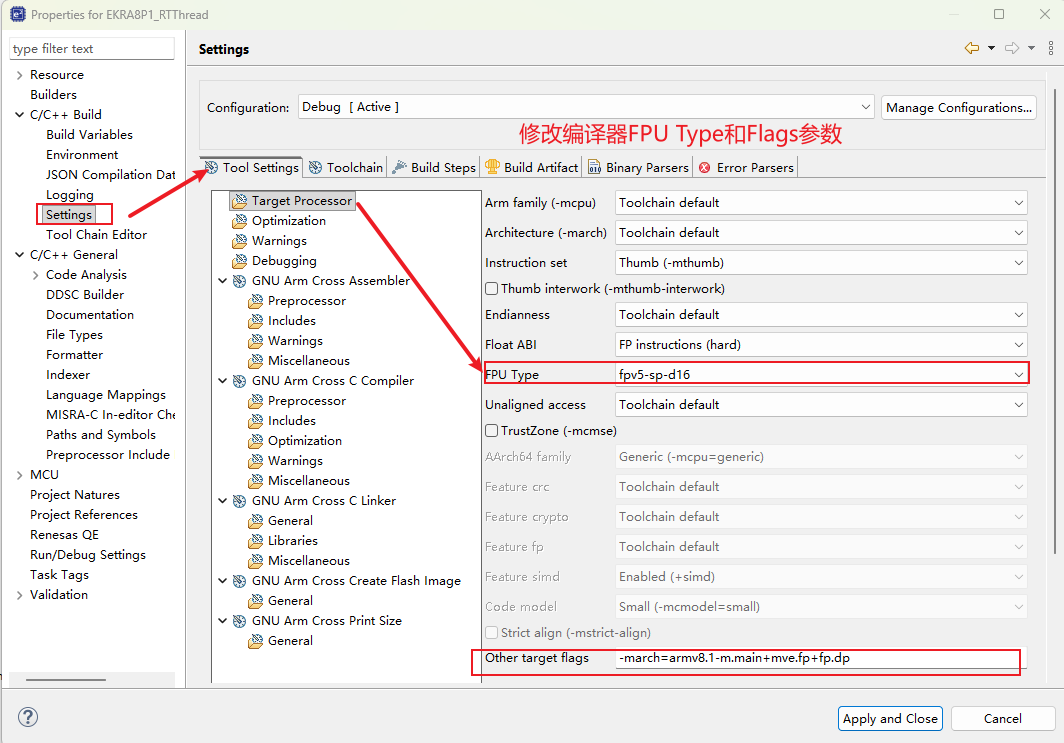

在工程的属性的Settings菜单中修改编译器的选项如下,解决编译时汇编指令支持的问题。

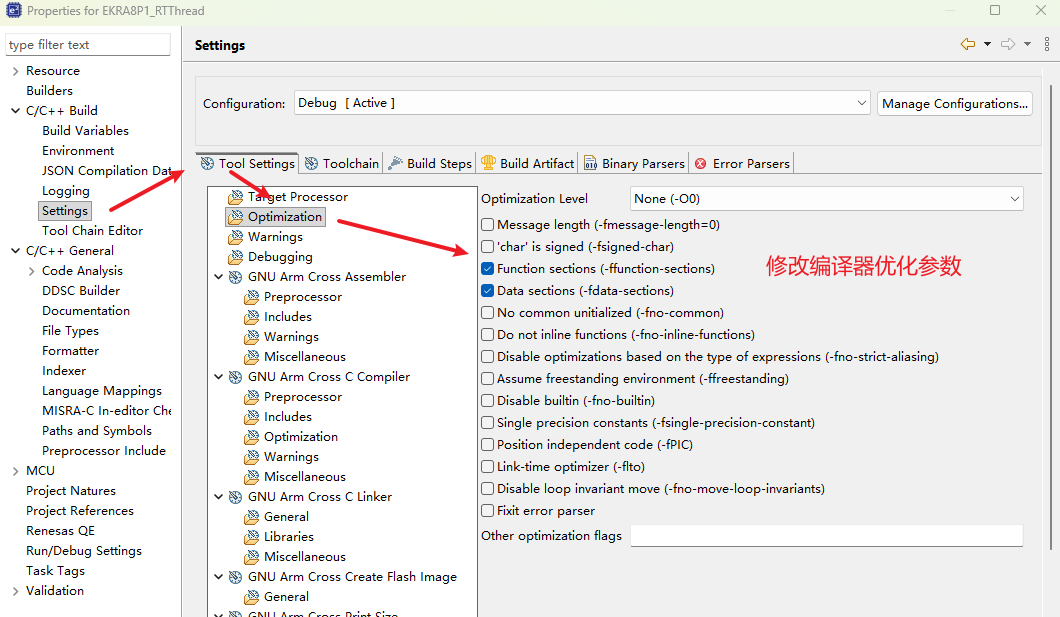

修改编译器的优化参数,解决RT-Thread串口输出乱码的问题。

e2studio工程中script文件夹中的fsp.ld链接文件中引用两个生成的链接脚本,为Debug文件夹中的fsp_gen.ld和memory_gen.ld文件,复制其中的内容到fsp.ld文件中。

文件中定位到MCU Vector Table位置,添加以下内容

/* MCU vector table */    __flash_vectorsBase = .; _VECTORS = .;        KEEP(*(.fixed_vectors))        KEEP(*(.application_vectors))        __flash_vectors$$Limit = .;        /* section information for finsh shell */        . = ALIGN(4);        __fsymtab_start = .;        KEEP(*(FSymTab))        __fsymtab_end = .;        . = ALIGN(4);        __vsymtab_start = .;        KEEP(*(VSymTab))        __vsymtab_end = .;        /* section information for initial. */        . = ALIGN(4);        __rt_init_start = .;        KEEP(*(SORT(.rti_fn*)))        __rt_init_end = .;        . = ALIGN(4);        KEEP(*(FalPartTable))    }> FLASH

另外定位到SDRAM区域具体可以参考工程中代码查看,添加以下内容

.ram.flat_nsc :    {        __sau_ddsc_RAM_NSC = .;    }> RAM    /* This symbol represents the end of user allocated RAM. The RAM after this symbol can be used       at run time for things such as ThreadX memory pool allocations. */    __RAM_segment_used_end__ = ALIGN(__sau_ddsc_RAM_NSC , 4);

在hal_entry中添加以下代码,实现控制EK-RA8P1上LED灯并输出log的功能。

#include<rtthread.h>#include"hal_data.h"#include<rtdevice.h>#include<board.h>#define DBG_TAG     "led"#define DBG_LVL     DBG_LOG#include<rtdbg.h>/* 配置 LED 灯引脚 */#define LED_PIN_R   BSP_IO_PORT_00_PIN_12#define LED_PIN_B   BSP_IO_PORT_00_PIN_13#define LED_PIN_G   BSP_IO_PORT_06_PIN_13/* 定义 LED 亮灭电平 */#define LED_ON  (0)#define LED_OFF (1)/* 定义 8 组 LED 闪灯表,其顺序为 R B G */staticconstrt_uint8_t _blink_tab[][3] ={    {LED_OFF, LED_OFF, LED_OFF},    {LED_ON,  LED_OFF, LED_OFF},    {LED_OFF, LED_ON,  LED_OFF},    {LED_OFF, LED_OFF, LED_ON},    {LED_ON,  LED_OFF, LED_ON},    {LED_ON,  LED_ON,  LED_OFF},    {LED_OFF, LED_ON,  LED_ON},    {LED_ON,  LED_ON,  LED_ON},};voidhal_entry(void){    rt_kprintf("\nHello RT-Thread!\n");    rt_kprintf("==================================================\n");    rt_kprintf("This example project is an RGB flicker routine!\n");    rt_kprintf("==================================================\n");    unsignedint count = 0;    unsignedint group_num = sizeof(_blink_tab)/sizeof(_blink_tab[0]);    unsignedint group_current;    /* 设置 RGB 灯引脚为输出模式 */    rt_pin_mode(LED_PIN_R, PIN_MODE_OUTPUT);    rt_pin_mode(LED_PIN_G, PIN_MODE_OUTPUT);    rt_pin_mode(LED_PIN_B, PIN_MODE_OUTPUT);    rt_pin_write(LED_PIN_R, LED_OFF);    rt_pin_write(LED_PIN_G, LED_OFF);    rt_pin_write(LED_PIN_B, LED_OFF);    do    {        /* 获得组编号 */        group_current = count % group_num;        /* 控制 RGB 灯 */        rt_pin_write(LED_PIN_R, _blink_tab[group_current][0]);        rt_pin_write(LED_PIN_B, _blink_tab[group_current][1]);        rt_pin_write(LED_PIN_G, _blink_tab[group_current][2]);        /* 输出 LOG 信息 */        LOG_D("group: %d | red led [%-3.3s] | | blue led [%-3.3s] | | green led [%-3.3s]",            group_current,            _blink_tab[group_current][0] == LED_ON ? "ON" : "OFF",            _blink_tab[group_current][1] == LED_ON ? "ON" : "OFF",            _blink_tab[group_current][2] == LED_ON ? "ON" : "OFF");        count++;        /* 延时一段时间 */        rt_thread_mdelay(500);    }while(count > 0);}

【Titan-RA8P1】e2studio中使用pyocd调试(https://club.rt-thread.org/ask/article/ee532d8d659ae45b.html)

保存并编译工程,烧录到开发板运行,使用串口工具可以看到如下的log输出。

示例工程如下,需要配合RT-Thread仓库源码使用。

Titan_RA8P1_rtthread.zip
