从零搭建灌装监控系统（四）：深色主题与样式系统，ResourceDictionary 统一管理

深色主题与样式系统

这是「从零搭建灌装监控系统」系列第4篇。上一篇搞定了导航，但界面还是默认白底蓝按钮，丑得像上个世纪的 WinForms。这篇用 ResourceDictionary 建一套深色主题系统，统一管理颜色画刷和控件样式，让整个应用一键换上工业上位机该有的深色专业风。

白底界面的灾难

我朋友把导航搞通之后，兴冲冲地给我看效果。功能没问题，但界面……白底黑字，按钮是 Windows 默认那种灰蓝色，TextBox 带个 3D 边框，DataGrid 交替行是浅蓝色。

我说你这界面放到工厂车间的大屏上，操作员得投诉。车间环境光线复杂，白底高亮刺眼，长时间盯着眼睛累。工业上位机基本都用深色主题——VS Code、各种 IDE、组态软件，清一色深色。不只是好看，是减少视觉疲劳 + 突出数据。

他开始改颜色。在 MainWindow.xaml 里给每个控件加 Background="#1E1E1E"、Foreground="White"。改完一个控件一个控件地改，改到第十个发现——颜色值散落在十几个文件里，想统一调整得一个个找。

更恶心的是，他想加个"选中高亮"效果，得给每个按钮单独写 Trigger。10 个按钮 10 套 Trigger，改一个颜色改 10 遍。

问题出在哪？颜色和样式硬编码在每个控件上，没有统一管理。 改一个颜色要改 N 个地方，加一个效果要重复 N 次。

正确做法是——把颜色、画刷、样式抽到 ResourceDictionary 里，全局引用，一处改全局生效。

ResourceDictionary：样式的"仓库"

ResourceDictionary 是 WPF 的资源字典，可以理解为样式的"仓库"。你把颜色、画刷、样式定义在里面，整个应用都能通过 key 引用。

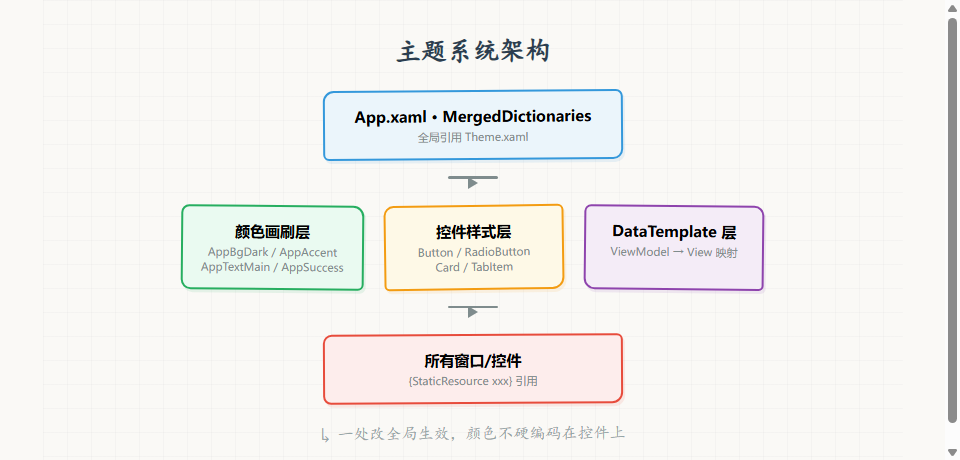

三层结构：

1. 颜色画刷 — 定义所有颜色值（背景、文本、强调、状态色）
2. 控件样式 — 基于颜色画刷定义按钮、文本框、导航项等样式
3. 全局引用 — App.xaml 合并字典，所有窗口都能用

好处：

• 一处改全局生效 — 改 AppBgDark 画刷颜色，所有引用它的地方都变
• 统一视觉语言 — 所有按钮一个样式，不会出现"这个蓝那个绿"
• 换肤简单 — 想做亮色主题？新建一个 LightTheme.xaml，改一行引用就切

第一步：创建 Theme.xaml

在 Assests/Styles/ 下新建 Theme.xaml（注意这个项目目录拼成 Assests 是历史遗留，别改）：

<ResourceDictionary xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
                    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
                    xmlns:vm="clr-namespace:FillTrack.ViewModels"
                    xmlns:views="clr-namespace:FillTrack.Views">

    <!-- 颜色画刷定义 -->

</ResourceDictionary>

1.1 颜色画刷体系

工业上位机的深色主题，颜色分五类：

<!-- === 背景色系（从深到浅）=== -->
<SolidColorBrush x:Key="AppBgDark" Color="#1E1E1E"/>      <!-- 主背景，最深 -->
<SolidColorBrush x:Key="AppBgPanel" Color="#252526"/>    <!-- 面板背景 -->
<SolidColorBrush x:Key="AppBgHeader" Color="#2D2D30"/>  <!-- 顶栏/表头背景 -->

<!-- === 强调色 === -->
<SolidColorBrush x:Key="AppAccentColor" Color="#007ACC"/> <!-- 主按钮、选中态 -->

<!-- === 文本色系 === -->
<SolidColorBrush x:Key="AppTextMain" Color="#FFFFFF"/>   <!-- 主文本 -->
<SolidColorBrush x:Key="AppTextMuted" Color="#AAAAAA"/>  <!-- 次要文本 -->

<!-- === 状态色 === -->
<SolidColorBrush x:Key="AppSuccess" Color="#4CAF50"/>    <!-- 正常/成功 -->
<SolidColorBrush x:Key="AppInfo" Color="#2196F3"/>       <!-- 信息/提示 -->
<SolidColorBrush x:Key="AppWarning" Color="#FF9800"/>   <!-- 警告 -->
<SolidColorBrush x:Key="AppDanger" Color="#d50000"/>     <!-- 错误/危险 -->

<!-- === 通用边框 === -->
<SolidColorBrush x:Key="AppBorderBrush" Color="#3E3E42"/>

这套颜色不是随便选的，参考的是 VS Code 深色主题：

层次感靠背景色深浅差异——主背景最深，面板稍亮，顶栏再亮一点。不用边框，靠明暗差区分区域。

1.2 在 App.xaml 引用

<Application.Resources>
    <ResourceDictionary>
        <ResourceDictionary.MergedDictionaries>
            <ResourceDictionary Source="/Assests/Styles/Theme.xaml"/>
        </ResourceDictionary.MergedDictionaries>
    </ResourceDictionary>
</Application.Resources>

MergedDictionaries 把 Theme.xaml 合并到全局资源。之后任何 XAML 里用 {StaticResource AppBgDark} 都能取到。

第二步：按钮样式

WPF 默认按钮是灰底圆角，带 3D 凸起效果。深色主题里要改成扁平化——纯色背景、无 3D、hover 变透明度。

<Style TargetType="Button">
    <Setter Property="Foreground" Value="White"/>
    <Setter Property="Background" Value="{StaticResource AppAccentColor}"/>
    <Setter Property="BorderThickness" Value="0"/>
    <Setter Property="Padding" Value="12,8"/>
    <Setter Property="Cursor" Value="Hand"/>
    <Setter Property="FontSize" Value="14"/>
    <Setter Property="Template">
        <Setter.Value>
            <ControlTemplate TargetType="Button">
                <Border Background="{TemplateBinding Background}"
                        BorderBrush="{TemplateBinding BorderBrush}"
                        BorderThickness="{TemplateBinding BorderThickness}"
                        CornerRadius="2">
                    <ContentPresenter HorizontalAlignment="Center"
                                       VerticalAlignment="Center"/>
                </Border>
                <ControlTemplate.Triggers>
                    <Trigger Property="IsMouseOver" Value="True">
                        <Setter Property="Opacity" Value="0.8"/>
                    </Trigger>
                    <Trigger Property="IsEnabled" Value="False">
                        <Setter Property="Opacity" Value="0.5"/>
                    </Trigger>
                </ControlTemplate.Triggers>
            </ControlTemplate>
        </Setter.Value>
    </Setter>
</Style>

关键点：

• TargetType="Button" 不加 x:Key — 这样所有 Button 默认用这个样式，不用每个按钮手动指定
• Template 重写 — 去掉默认 3D 效果，用 Border + ContentPresenter 实现扁平化
• CornerRadius="2" — 微圆角，比直角柔和，比大圆角硬朗
• Trigger — hover 时 Opacity=0.8（变暗），disabled 时 Opacity=0.5（半透明）

轮廓按钮样式

有时候需要次要按钮（如"取消"），用透明背景+边框：

<Style x:Key="OutlineButton" TargetType="Button" BasedOn="{StaticResource {x:Type Button}}">
    <Setter Property="Background" Value="Transparent"/>
    <Setter Property="BorderBrush" Value="{StaticResource AppBorderBrush}"/>
    <Setter Property="BorderThickness" Value="1"/>
    <Setter Property="Foreground" Value="{StaticResource AppTextMuted}"/>
</Style>

BasedOn 继承基础按钮样式，只改背景和边框。用的时候 Style="{StaticResource OutlineButton}"。

第三步：导航项样式

导航菜单的 RadioButton 要做成左边框高亮的选中效果：

<Style x:Key="NavItemStyle" TargetType="RadioButton">
    <Setter Property="Foreground" Value="{StaticResource AppTextMuted}"/>
    <Setter Property="Background" Value="Transparent"/>
    <Setter Property="BorderBrush" Value="Transparent"/>
    <Setter Property="BorderThickness" Value="3,0,0,0"/>  <!-- 左边框 3px -->
    <Setter Property="Padding" Value="20,15"/>
    <Setter Property="Cursor" Value="Hand"/>
    <Setter Property="FontSize" Value="14"/>
    <Setter Property="Template">
        <Setter.Value>
            <ControlTemplate TargetType="RadioButton">
                <Border Background="{TemplateBinding Background}"
                        BorderBrush="{TemplateBinding BorderBrush}"
                        BorderThickness="{TemplateBinding BorderThickness}"
                        Padding="{TemplateBinding Padding}">
                    <ContentPresenter/>
                </Border>
            </ControlTemplate>
        </Setter.Value>
    </Setter>
    <Style.Triggers>
        <Trigger Property="IsChecked" Value="True">
            <Setter Property="BorderBrush" Value="{StaticResource AppAccentColor}"/>
            <Setter Property="Foreground" Value="{StaticResource AppTextMain}"/>
            <Setter Property="Background" Value="#2A2A2D"/>
        </Setter>
        <Trigger Property="IsMouseOver" Value="True">
            <Setter Property="Background" Value="#2A2A2D"/>
        </Trigger>
    </Style.Triggers>
</Style>

关键点：

• BorderThickness="3,0,0,0" — 只左边框 3px，其他边 0
• Style.Triggers — 选中时左边框变强调色、文字变白、背景变深
• hover 效果 — 未选中时 hover 也有背景变化，给用户反馈

第四步：卡片样式

数据展示区常用卡片，统一定义 CardStyle：

<Style x:Key="CardStyle" TargetType="Border">
    <Setter Property="Background" Value="{StaticResource AppBgDark}"/>
    <Setter Property="BorderBrush" Value="{StaticResource AppBorderBrush}"/>
    <Setter Property="BorderThickness" Value="1"/>
    <Setter Property="CornerRadius" Value="4"/>
    <Setter Property="Padding" Value="15"/>
</Style>

用的时候：

<Border Style="{StaticResource CardStyle}">
    <StackPanel>
        <TextBlock Text="实际产量" Foreground="{StaticResource AppTextMuted}"/>
        <TextBlock Text="{Binding ActualCount}" FontSize="36" FontWeight="Bold"
                   Foreground="{StaticResource AppTextMain}"/>
    </StackPanel>
</Border>

第五步：DataTemplate 也放这里

上一篇的 ViewModel→View 映射 DataTemplate 也放在 Theme.xaml 里（因为需要全局可用）：

<DataTemplate DataType="{x:Type vm:DashboardViewModel}">
    <views:DashboardView/>
</DataTemplate>
<DataTemplate DataType="{x:Type vm:DataQueryViewModel}">
    <views:DataQueryView/>
</DataTemplate>
<!-- ... 其他 ViewModel 映射 -->

Theme.xaml 顶部要加 ViewModel 和 View 的命名空间引用：

xmlns:vm="clr-namespace:FillTrack.ViewModels"
xmlns:views="clr-namespace:FillTrack.Views"

进阶：状态指示配色

工业上位机里状态颜色有行业标准，不能随便选：

这套配色对应工业三色灯标准（红黄绿），操作员一看颜色就知道状态，不用读文字。后面第18篇自定义控件会用到这套颜色。

<!-- 在 Theme.xaml 里定义好，后续控件直接引用 -->
<SolidColorBrush x:Key="AppSuccess" Color="#4CAF50"/>   <!-- 绿 -->
<SolidColorBrush x:Key="AppWarning" Color="#FF9800"/>   <!-- 黄 -->
<SolidColorBrush x:Key="AppDanger" Color="#d50000"/>    <!-- 红 -->

踩坑记录

第三个坑最常见。我朋友一开始在按钮上写 Background="#007ACC"，后来想改强调色，改了 AppAccentColor 画刷但按钮没变——因为按钮硬编码了颜色值，没引用画刷。一个个找出来改成 {StaticResource AppAccentColor} 才行。

规则：XAML 里不写裸颜色值，全部用画刷引用。 除非那个颜色只用一次且永远不会改。

本篇小结

从颜色散落十几个文件，到统一收进 Theme.xaml——一处改全局生效，视觉语言统一，加新控件直接引用画刷。这就是样式系统的价值。

但到目前为止，我们的系统还只是个空壳——界面能切了，样式好看了，但没接 PLC，数据全是 0。下一篇开始讲 Modbus RTU 协议，搞清楚上位机怎么跟 PLC 通信，为后续接入真实设备打基础。

下期预告

第5篇：Modbus RTU 协议入门

我们将从零讲 Modbus RTU 协议——主从模型、四种寄存器、报文格式、CRC 校验。不背协议规范，用灌装线的实际数据（产量、温度、液位）讲清楚每个寄存器怎么映射，为下篇写 PlcService 做准备。
