【科研绘图复刻】台风路径＋浮标路径＋断面综合地图展示

引言

碎碎念：闲来无事，想要锻炼自己的绘图能力，正好看到有篇论文的图还蛮特别的，主要是涉及不同要素在地图上的运动路径，可用 MATLAB 的 m_map 进行绘图，正好拿来练练手。

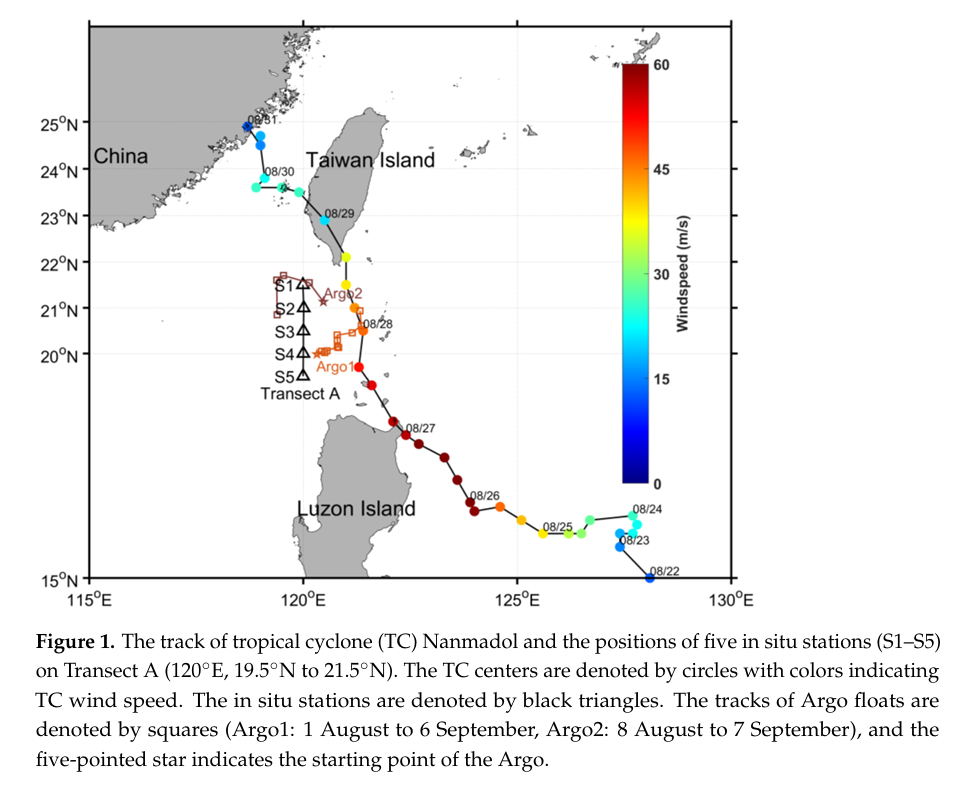

先上图片

该图引用自：Lin, J.; Sun, Q.; Liu, Y.; Ye, H.; Tang, D.; Zhang, X.; Gao, Y. Sea Surface pCO2 Response to Typhoon "Wind Pump" and Kuroshio Intrusion in the Northeastern South China Sea. Remote Sens. 2024, 16, 123. https://doi.org/10.3390/rs16010123

复刻思路

图中主要要素

复刻图片，首先要弄清楚图面里有什么，需要什么数据才能绘制。该图主要有：

2011年8月台风南玛都：时间、经纬度、风速

Argo路径：经纬度

现场调查断面：经纬度数据

复刻所需材料

实现工具

Matlab

复刻过程中需要用到 m_map，这个不是 MATLAB 自带的，需要提前安装。安装教程请自行在网上搜索或者问 AI。

数据

台风数据

Argo数据

断面数据

台风路径复刻方法

显然台风路径很像映射了颜色的散点图，这就需要调用 m_scatter 函数。几个散点并且有折线相连，m_line 正好派上用场。这两个函数的用法类似于 scatter 和 line，入门难度不大。

绘图之前先读取数据

data_typhoon = xlsread('DATA.xls','Typhoon');
ty_mon = data_typhoon(:,2);
ty_days = data_typhoon(:,3);
ty_lon = data_typhoon(:,6);
ty_lat = data_typhoon(:,5);
ty_velocity = data_typhoon(:,7);

选定图画范围

fig1=figure;
m_proj('equidistant','lon',[115 130],'lat',[15 30]);

台风路径线迹

for i=2:length(ty_lon)
    m_line(ty_lon(i-1:i),ty_lat(i-1:i),'LineStyle','-','LineWidth',0.8);
    hold on
end

台风速度可视化

for j=1:length(ty_lon)
    m_scatter(ty_lon(j),ty_lat(j),50,ty_velocity(j),'filled','Marker','o');
    hold on
end

日期标签的显示

for t=1:length(ty_lon)
    m_text(ty_lon(t)+0.1,ty_lat(t),[num2str(ty_mon(t)),'/',num2str(ty_days(t))]);
end

地形的显示

m_gshhs_i('linewidth',1,'color','k');
m_gshhs_i('patch',[.5,.5,.5]);
m_grid('linestyle','none','tickdir','out','linewidth',1.5,'fontsize',16);

Argo路径以及断面复刻方法

与上类似，但这两个不需要可视化速度，所以直接使用m_line即可。以Argo1为例，它的起始点以五角星作为标志，每个位置以方框作为显示。画图有稍稍的不同，只需要把第一个

for m1=2:length(argo1_lon)
    m_line(argo1_lon(m1-1:m1),argo1_lat(m1-1:m1),'Color',[0.8500 0.3250 0.0980],...
        'Marker','square','LineStyle','-','LineWidth',0.8);
    hold on
end
m_scatter(argo1_lon(1),argo1_lat(1),90,'Marker','Pentagram','MarkerEdgeColor',[0.8500 0.3250 0.0980]);

完整复刻

代码

clc;clear;

%% 读取数据
data_typhoon = xlsread('DATA.xls','Typhoon');
ty_mon = data_typhoon(:,2);
ty_days = data_typhoon(:,3);
ty_lon = data_typhoon(:,6);
ty_lat = data_typhoon(:,5);
ty_velocity = data_typhoon(:,7);

data_Argo1 = xlsread('DATA.xls','Argo1');
argo1_lon = data_Argo1(:,1);
argo1_lat = data_Argo1(:,2);

data_Argo2 = xlsread('DATA.xls','Argo2');
argo2_lon = data_Argo2(:,1);
argo2_lat = data_Argo2(:,2);

data_Dm = xlsread('DATA.xls','断面');
Dm_lon = data_Dm(:,1);
Dm_lat = data_Dm(:,2);

%% 绘图
% 投影
fig1=figure;
m_proj('equidistant','lon',[115 130],'lat',[15 30]);

% Argo路径
for m1=2:length(argo1_lon)
    m_line(argo1_lon(m1-1:m1),argo1_lat(m1-1:m1),'Color',[0.8500 0.3250 0.0980],...
        'Marker','square','LineStyle','-','LineWidth',0.8);
    hold on
end
m_scatter(argo1_lon(1),argo1_lat(1),90,'Marker','Pentagram',...
    'MarkerFaceColor',[0.8500 0.3250 0.0980],'MarkerEdgeColor',[0.8500 0.3250 0.0980]);
m_text(argo1_lon(1),argo1_lat(1)-0.2,'Argo1','Color',[0.8500 0.3250 0.0980],'fontsize',8);

for m2=2:length(argo2_lon)
    m_line(argo2_lon(m2-1:m2),argo2_lat(m2-1:m2),'Color',[0.6350 0.0780 0.1840],...
        'Marker','square','LineStyle','-','LineWidth',0.8);
    hold on
end
m_scatter(argo2_lon(1),argo2_lat(1),90,'Marker','Pentagram',...
    'MarkerFaceColor',[0.6350 0.0780 0.1840],'MarkerEdgeColor',[0.6350 0.0780 0.1840]);
m_text(argo2_lon(1),argo2_lat(1)+0.2,'Argo2','Color',[0.6350 0.0780 0.1840],'fontsize',8);
hold on

% 断面
for n1=2:length(argo2_lon)
    m_line(Dm_lon(n1-1:n1),Dm_lat(n1-1:n1),'Color','k','Marker','^','LineStyle','-','LineWidth',0.8);
    hold on
end
for n2=1:length(argo2_lon)
    m_text(Dm_lon(n2)-0.5,Dm_lat(n2)+0.05,['S',num2str(n2)],'Color','k','fontsize',9);
    hold on
end
m_text(Dm_lon(n2)-1.35,Dm_lat(n2)-0.3,'Transect A','Color','k','fontsize',9,'fontweight','bold');
hold on

m_gshhs_i('linewidth',1,'color','k');
m_gshhs_i('patch',[.5,.5,.5]);
m_grid('linestyle','none','tickdir','out','linewidth',1.5,'fontsize',16);

% 台风路径
for i=2:length(ty_lon)
    m_line(ty_lon(i-1:i),ty_lat(i-1:i),'Color','k','LineStyle','-','LineWidth',1);
    hold on
end
for j=1:length(ty_lon)
    m_scatter(ty_lon(j),ty_lat(j),50,ty_velocity(j),'filled','Marker','o');
    hold on
end
c=colorbar;
set(get(c,'ylabel'),'string','WindSpeed (m/s)');
set(c,'location','east','axislocation','out','linewidth',1,'fontsize',12,'edgecolor','k');
hold on
for t=2:4:length(ty_lon)
    m_text(ty_lon(t)+0.1,ty_lat(t),[num2str(ty_mon(t)),'/',num2str(ty_days(t))],'fontsize',9);
end

% 地理标签
m_text(115.6,24.2,'China','Color','k','fontsize',13,'fontweight','bold');
m_text(120.3,23.7,'Taiwan Island','Color','k','fontsize',13,'fontweight','bold');
m_text(120.1,16.6,'Luzon Island','Color','k','fontsize',13,'fontweight','bold');

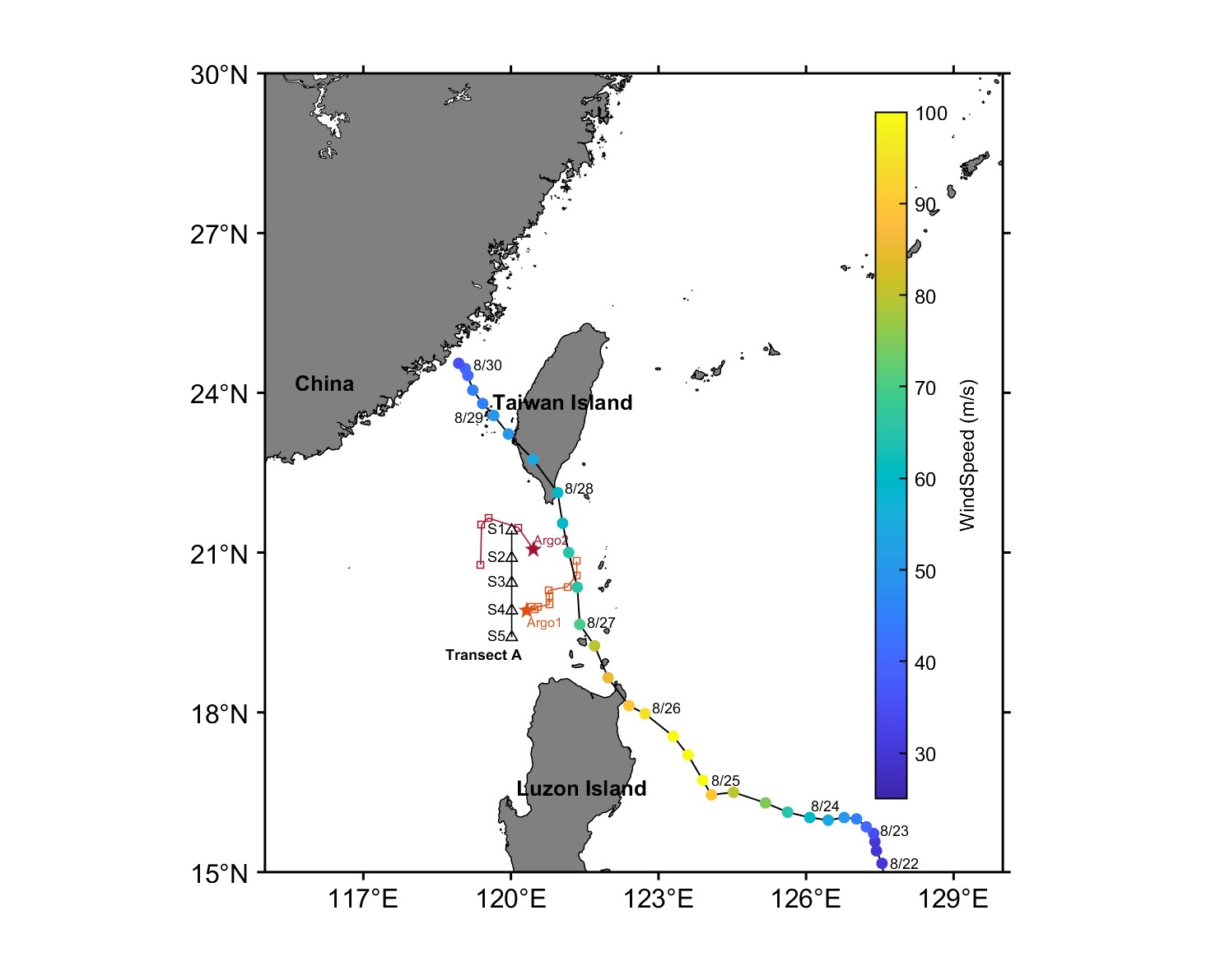

结果

最后的成果图大概就是这样啦！

最后的话：

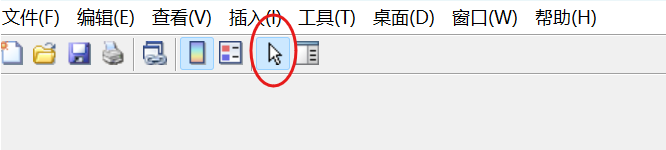

由于太多标签了，每一个都在代码里面调太麻烦了，最后可以通过手动调整达到想要的效果。具体是点击下图红圈部分，再点击标签，拖动调整位置即可，另外colorbar也可以调整位置及大小。
