基于SIC8F0535芯片的红外额温枪开发方案

　　红外额温枪属于非接触式医用测温设备，依靠热电堆红外传感器采集人体额头辐射的红外能量，将红外辐射信号转换为电信号，经主控芯片运算补偿后输出体温数据。相比水银体温计，额温枪具备测量迅速、无需接触皮肤、规避交叉感染风险的优势，广泛用于家庭日常测温、幼儿园、医院预检、公共场所人员体温筛查等场景，也可拓展物体表面温度检测功能，是便携式体温监测的主流设备。

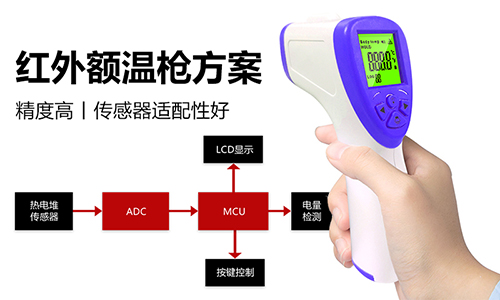

　　系统整体分为五大模块：主控处理模块、红外传感采集模块、人机交互模块、电源管理模块、固件算法模块。主控模块以SIC8F0535芯片为核心，红外传感采集模块采用热电堆红外传感器，人机交互模块包含段码LCD显示屏、功能按键等，电源模块由两节AAA电池输入，固件算法模块完成环境温度补偿，实现32.0℃—43.0℃测温区间，35—42℃范围内最大允许误差±0.2℃，其余区间±0.3℃。

　　红外额温枪基础功能包含快速测温、模式切换、数据存储、声光报警、低功耗管理等。测温响应速度小于1秒，支持人体体温模式（Body）和物体表面模式（Surface temp）切换；具备99组历史测量数据存储记忆，可回看历史记录；当检测体温超出正常阈值，蜂鸣器发出三声“哔哔哔”高温报警；显示屏采用三色背光提示，32.0—37.4℃绿屏正常，37.5—37.9℃黄屏低烧，38.0—43.0℃红屏高温；支持摄氏度/华氏度单位切换，电池低压提示，无操作15秒自动关机，使用两节7号AAA电池供电，便于手持操作。当测量出现异常，屏幕输出Lo（温度过低）、Hi（温度超限）、Err（环境温度超出工作区间）故障提示，方便快速定位使用问题。

　　本方案主控选用SIC8F0535单片机，适配红外测温应用设计，QFN32小型封装，以下为芯片功能特性：

　　内存：ROM:4Kx16，通用RAM:256x8；

　　8级堆栈缓存器；

　　简洁实用的指令系统(68条指令)；

　　查表功能：内置WDT定时器，内置低压侦测电路；

　　中断源：2个定时中断，RA/RB口电平变化中断，其它外设中断；

　　定时器：8位定时器TIMERO，TIMER2；

　　内置128字节程序EEPROM，可重复擦写10万次；

　　内置USART通信模块，支持同步主从模式和异步全双工模式；

　　内置BUZZER蜂鸣器输出模块；

　　工作电压范围:2.5V~4.5V 16MHz，2.0V~4.5V 8MHz；

　　工作温度范围:-40°C~85°C；

　　一种振荡方式，内部RC振荡，设计频率8MHz/16MHz；

　　内置LVD模块：支持多种电压检测模式，支持多种电压可选；

　　高精度12位ADC，内建高精度1.2V基准电压；

　　内置LCD驱动模块，最多支持16SEG×4COM。

　　该芯片方案适配额温枪方案开发使用，在实际应用使用上，要求测量距离控制1—5cm，最佳距离2cm，避开头发、汗液、帽子遮挡；设备从温差较大环境移入使用场所，需要静置15—30分钟，待整机温度与环境平衡再开展测量，保障测量准确度，产品可以满足家庭、学校、门诊等多场景的测温需求。
