基于单片机的的公交车报站系统-开题报告

资料查找方式：

特纳斯电子（电子校园网）：搜索下面编号即可

编号：

T4642204C-KT

设计简介：

本设计是基于单片机的公交车报站系统，主要实现以下功能：

1、通过红外接收管来接收我们收到的信息，根据收到的信息判断站点。
2、通过LCD1602显示车辆状态和站点。
3、从机通过红外发射来传递站点信息。
4、当红外发射管发射的信息传递给主机，会进行语音播报。

标签：51单片机、LCD1602、红外接收管、语音模块
题目扩展：地铁报站系统、路途提示器

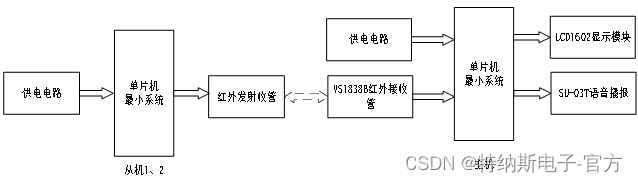

系统框图：

本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成的基于单片机的的公交车报站的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。该系统分为主机部分和从机1、2部分，主机输入部分由两部分组成，第一部分是供电电路，给整个系统供电；第二部分是VSB1838B红外接收管，用于接收2个从机发送的公交站点信息。输出由两部分组成，第一部分是LCD1602显示模块，显示运行状态、到达的站点；第二部分是SU-03T语音播报模块，用于语音播报到达的公交站点信息，乘客上下车提示语。

从机1、2输入部分由一部分组成，是供电电路，给从机1、2系统供电。输出由一部分组成，是红外发射管，给主机发送站点信息。
