【特纳斯电子】基于单片机的防酒驾系统-实物设计

资料查找方式：

特纳斯电子（电子校园网）：搜索下面编号即可

编号：

T1362203M-SW

设计简介：

本设计是基于单片机的防酒驾系统，主要实现以下功能：

1.可以实时显示检测酒精含量，酒精上限值，实时时间，驾驶时长
2.当酒精含量高出阀值时，发送短信和蜂鸣器报警，语言播报“酒精含量过高请勿驾驶”
3.当驾驶超过两小时时，语言播报“当前驾驶时长超过两小时请注意休息”;
4.当驾驶时长超过六个小时时语言播报“当前驾驶时长超过6小时，请注意休息”，发送短信
5.酒精上限值可以通过两个按钮进行加减
6.当没有驾驶人时，oled显示未检测到驾驶人并且显示实时温度
7.当温度超过阀值，短信提醒: 当前车内温度过高，请注意安全防范
8.人脸识别到疲劳，就蜂鸣器响，语音播报“你已疲劳，请靠边停车！”，短信内容“驾驶人已疲劳，请注意！”+GPS定位

标签：STM32、酒精传感器、OLED、GSM、人体红外、DY-SV17F播报、GPS

题目扩展：大棚环境检测，农田数据检测

图片演示：

5 实物调试

5.1 电路焊接总图

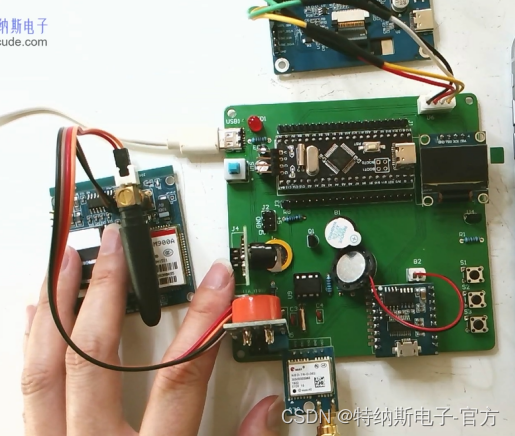

首先在AD中根据各个模块画出原理图，然后导出PCB进行连线，最后通过嘉立创进行打板。板子到手之后就是焊接过程，第一部分是电源模块，将电源接口、电源开关、1k电阻、两个电容进行滤波和一个指示灯依次焊接，焊接好之后插入Type-C电源，指示灯点亮，电源模块测试正常。第二部分是显示模块，排母焊接好后，将OLED显示屏插入排母。第三部分是单片机最小系统板，因为最小系统板已经引出了程序烧录接口和自带复位电路，所以只要焊接两个排母将单片机最小系统板插入排母。第四部分是人脸识别模块，只要焊接一个4Pin的排母，就可以连接人脸识别模块。第五部分是人体红外，焊接一个3Pin的排母插入。第六部分是温度传感器，用的是DS18B20测得温度。第七部分是独立按键模块。第八部分为蜂鸣器。第九部分是酒精检测模块也是排母焊接好后，将传感器插入排母。第十部分是GSM模块，也是先焊接一个4Pin的白色底座，再接入GSM模块。第十一部分是GSP，焊接的是6Pin的排母。第十二部分是语音播报模块。下图5-1为焊接完的整体实物图：

图5-1电路焊接总图

5.2 切换界面实物测试

如图5-2、5-3所示，按下按键S2，可切换这两个界面。

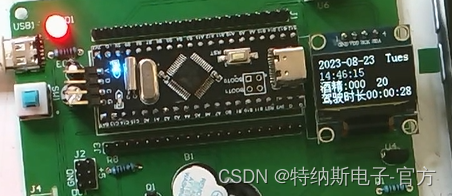

图5-2界面1

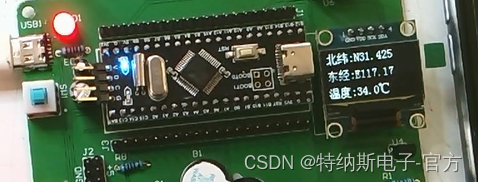

图5-3界面2

5.3 设置时间和阈值实物测试

如图5-4、5-5、5-6所示，按下按键可切换到设置时间（包括年/月/日/时/分/秒/星期）、酒精阈值和温度阈值的界面，然后按键S2是给时间或阈值+1，按键S3是给时间或阈值-1。

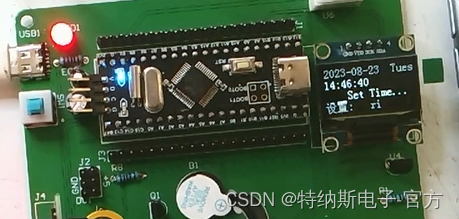

图5-4设置时间实物图

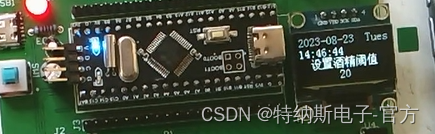

图5-5设置酒精阈值实物图

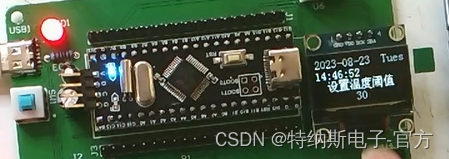

图5-6设置温度阈值实物图

5.3 酒精浓度大于阈值实物测试

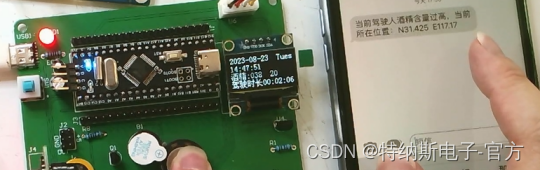

如图5-7所示，当酒精浓度大于阈值时，蜂鸣器报警，语音提示“酒精含量过高请勿驾驶”，手机会收到当前驾驶人酒精含量过高和驾驶人所在位置的短信。

图5-7酒精大于阈值实物图

5.4 驾驶时长超六小时实物测试

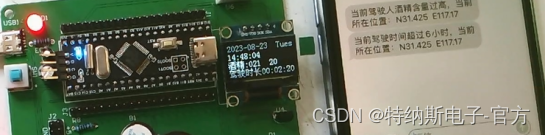

如图5-8所示，当驾驶时长超过六小时，语音提示“当前驾驶时长超过6小时，请注意休息”，手机会收到当前驾驶时间超过6小时和驾驶人所在位置的短信。

图5-8驾驶时长超六小时实物图

5.6 人脸识别实物测试

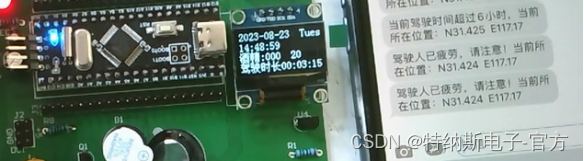

如图5-9所示，当人脸识别没有检测到驾驶人的脸时，蜂鸣器响1秒钟，语音播报“你已疲劳，请靠边停车！”，发送短信。

图5-9人脸识别实物图
