设计简介：
本设计是基于STM32的智能窗户系统，主要实现以下功能：
1.可通过温湿度传感器检测当前温湿度
2.可通过风速传感器检测当前风速
3.可通过时钟模块为当前提供系统日历
4.可通过按键设置阈值、调整模式
5.可通过显示屏显示当前信息
6.可通过蓝牙控制系统
电源： 5V
传感器：温湿度传感器（DHT11）、风速传感器（三杯式风速传感器）、时钟模块（DS1302）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：步进电机（ULN2003A驱动）
人机交互：独立按键
通信模块：蓝牙模块（ECB02）
标签：STM32F103C8T6、OLED12864、DHT11、三杯式风速传感器、DS1302、ULN2003A、独立按键、ECB02
题目扩展：稻田环境监测系统、智能排风扇系统、玫瑰园种植系统

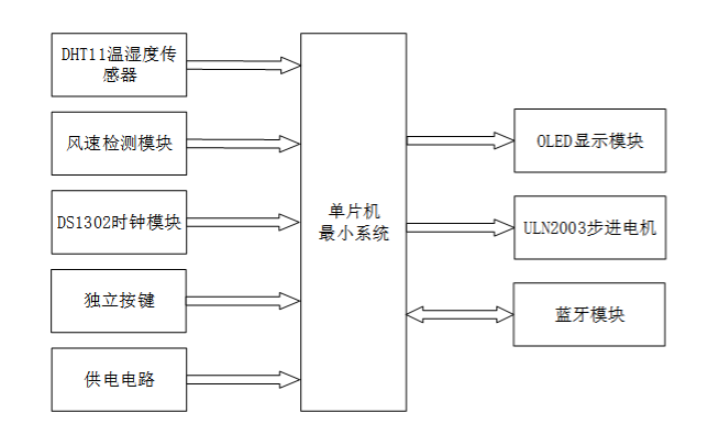

基于单片机的智能窗户系统设计可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：
中控部分：
本设计的核心控制器采用了STM32单片机。它作为整个智能窗户系统的“大脑”，负责接收来自输入部分的数据，如温湿度、风速、时间等环境参数以及用户通过按键或蓝牙发送的指令。单片机对这些数据进行处理分析，根据预设的逻辑判断是否需要调整窗户状态，并生成相应的控制信号发送给输出部分。
输入部分：
- DHT11温湿度传感器：用于实时监测环境温湿度，为系统提供准确的温湿度数据。
- 风速检测模块：通过三杯式风速传感器检测当前风速，为系统提供风速信息。
- DS1302时钟模块：提供系统日历和时间信息，支持时间显示和定时功能。
- 独立按键：用户通过按键进行界面切换、时间修改、阈值和定时时间设置以及模式切换等操作。
- 供电电路：为整个系统提供稳定的5V电源，确保各模块正常工作。
输出部分：
- OLED显示模块：实时显示温湿度、风速值、定时时间以及设置的各项阈值等信息，提供直观的用户界面。
- ULN2003步进电机：模拟窗户的开关状态，根据单片机的控制信号实现窗户的自动开关。
- ECB02蓝牙模块：实现远程无线控制功能，用户可以通过手机等蓝牙设备发送指令，实现与按键相同的功能，如设置阈值、调整模式等。
实物调试

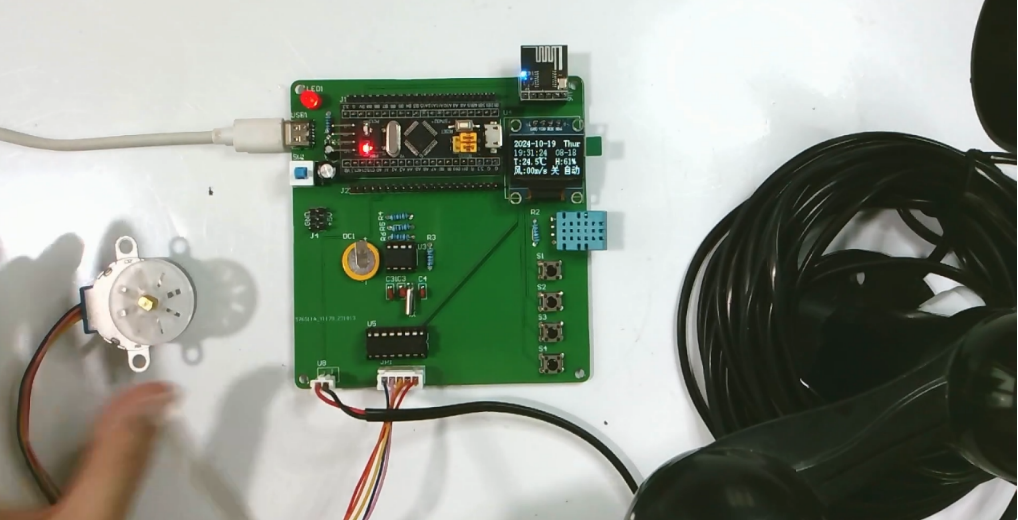

5.1 电路焊接总图

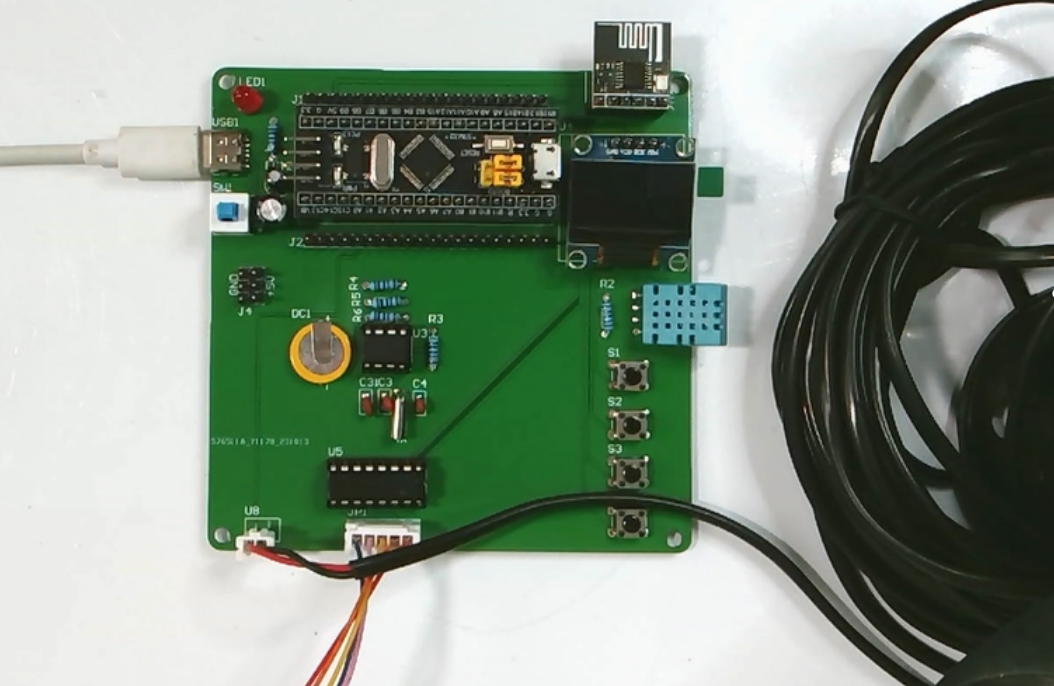

首先在AD中根据各个模块画出原理图，然后导出PCB进行连线，最后通过嘉立创进行打板。板子到手之后就是焊接过程，第一部分是电源模块，将电源接口、电源开关、1k电阻、两个电容进行滤波和一个指示灯依次焊接，焊接好之后插入Type-C电源，指示灯点亮，电源模块测试正常。第二部分是显示模块，排母焊接好后，将OLED显示屏插入排母。第三部分是单片机最小系统板，因为最小系统板已经引出了程序烧录接口和自带复位电路，所以只要焊接两个排母将单片机最小系统板插入排母。第四部分是按键。第五部分为LED灯。第六部分是温度传感器。第七部分是时钟模块。下图5-1为焊接完整实物图：
图5-1电路焊接总图
5.2信息显示
如图5-3，显示温度、湿度、风速。
图5-2 信息显示图

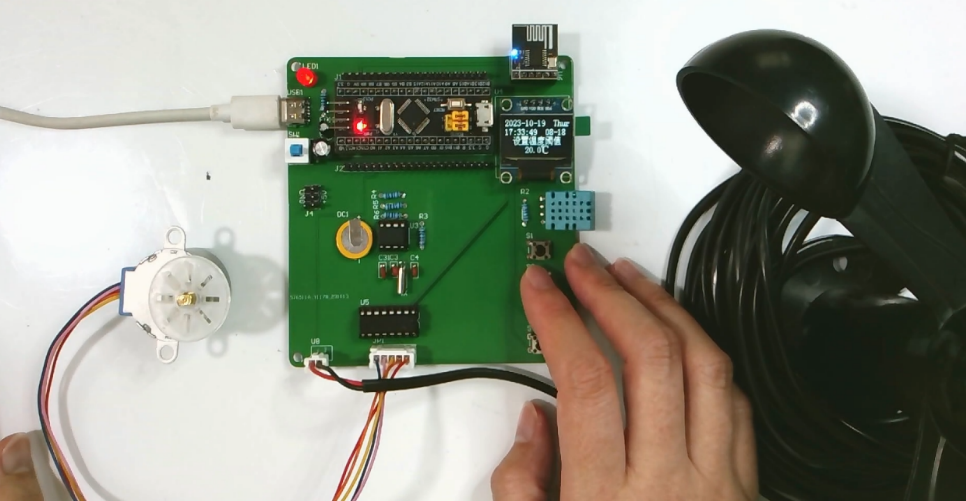

5.3 阈值设置
如图5-3，设置显示温度、湿度、风速阈值。
图5-3 阈值设置显示图

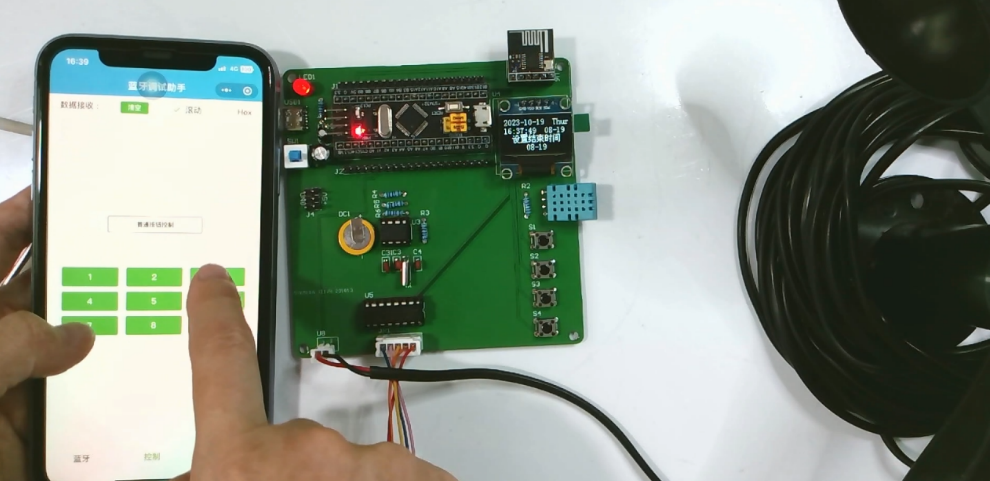

5.4 蓝牙助手测试
如图5-5所示为蓝牙助手测试。
图5-4 蓝牙助手测试显示图
6 仿真调试

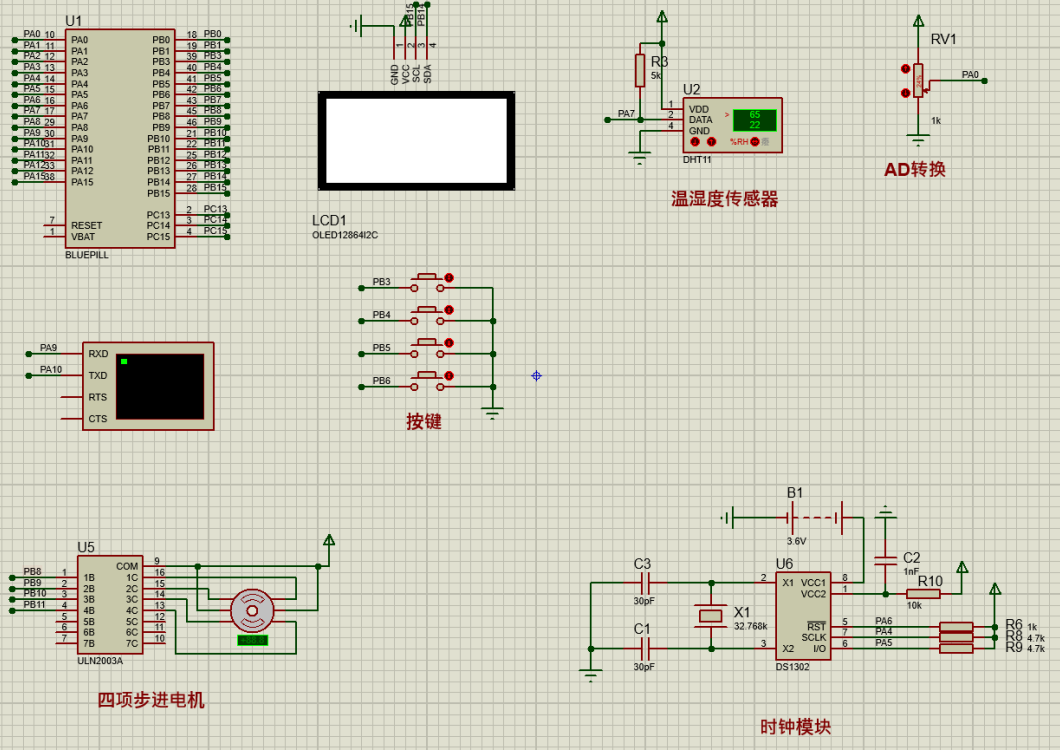

6.1仿真总体设计
仿真设计总体包括32单片机芯片、OLED显示屏、按键、蜂鸣器、蓝牙模块、温湿度模块。
图6-1 仿真设计总图

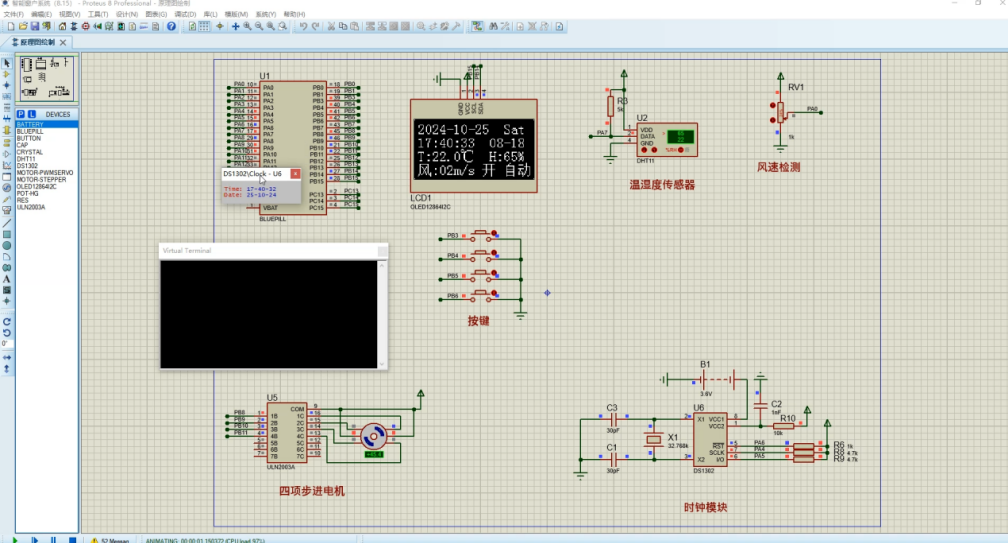

6.2 信息显示
如图6-3所示，显示温度、湿度、风速。
图6-2信息显示图

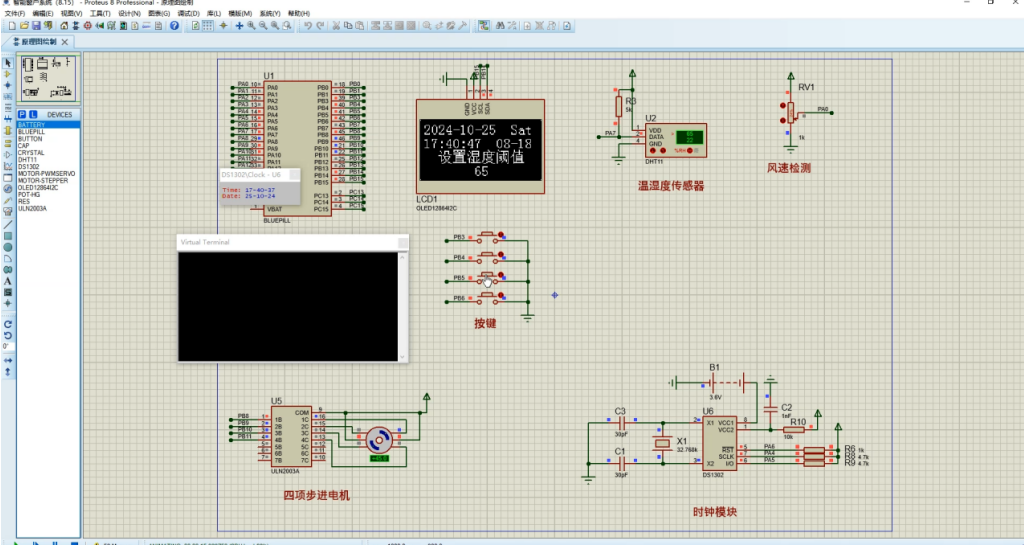

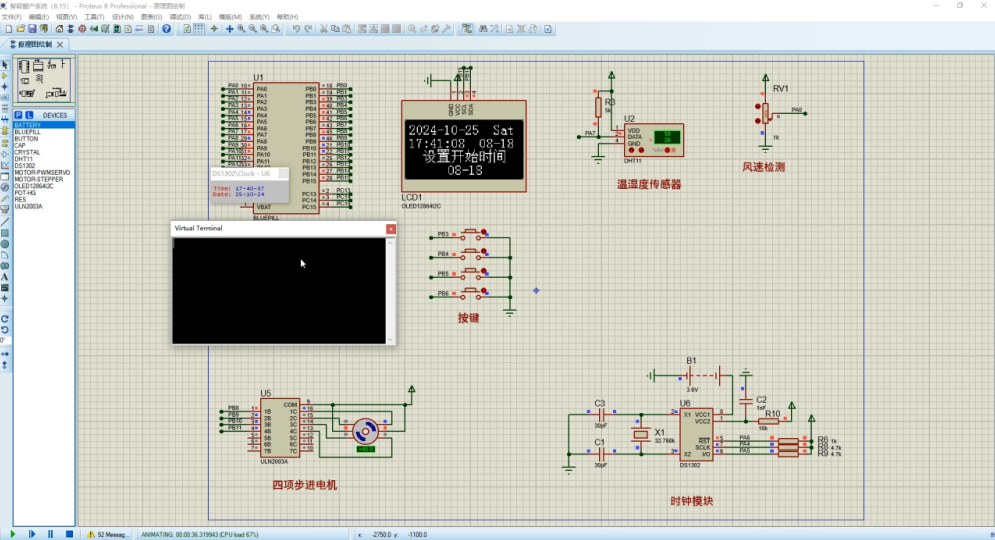

6.3 阈值设置
如图6-3，设置显示温度、湿度、风速阈值。
图6-3阈值设置图
6.4 蓝牙串口测试
如图6-4所示为蓝牙串口测试。
图6-4蓝牙串口测试显示图
