基于单片机和LoRa的路灯智能监控系统设计（有完整资料）

最新推荐文章于 2026-07-28 09:40:28 发布

原创最新推荐文章于 2026-07-28 09:40:28 发布 · 1k 阅读

22 ·

本内容遵循CC 4.0 BY-SA版权协议

GEO检测

收录于

单片机设计

资料查找方式：

特纳斯电子（电子校园网）：搜索下面编号即可

编号：

T1592305M

设计简介：

本设计是基于STM32的智能监控系统，主要实现以下功能：

1.可通过光敏电阻监测当前光照强度
2.可通过当前光照强度自动调整灯光亮度
3.可通过光敏电阻监测路灯故障
4.可通过Lora模块连接主从机
5.可通过显示屏显示当前数据
6.可通4G模块连接云平台

电源： 5V
传感器：光敏电阻（5528）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：有源蜂鸣器、发光二极管
人机交互：独立按键
通信模块：Lora模块（ATK-LORA-01）、4G模块（Air724UG）

标签：STM32F103C8T6、OLED12864、5528、有源蜂鸣器、Air724UG、发光二极管、独立按键、ATK-LORA-01

题目扩展：智能灯光系统、声控灯光系统

基于单片机和LoRa的路灯智能监控系统设计

基于单片机和LoRa的路灯智能监控系统设计可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分概述：

中控部分以STM32单片机为核心，扮演着整个智能路灯控制系统的“大脑”角色。它负责接收来自输入部分的数据，包括独立按键的操作指令、LORA模块传输的从机数据以及供电电路的电压状态。STM32单片机对这些数据进行处理和分析，根据预设的逻辑和算法，产生相应的控制信号，并通过输出部分实现对路灯的智能化控制。

输入部分概述：

独立按键：提供用户交互界面，用户可以通过按键进行模式切换、灯光亮度保存与调节等操作，实现对照明系统的个性化设置。
LORA模块：作为无线通信模块，负责接收从机发送的光照强度等数据，实现主从机之间的数据同步与传输。
供电电路：为整个系统提供稳定的电源输入，确保系统能够正常工作。

输出部分概述：

OLED显示模块：用于显示光照强度、工作模式、灯光亮度以及路灯状态等关键信息，为用户提供直观的系统状态反馈。
声光报警：当检测到路灯出现故障时，通过灯光闪烁和声音提示进行报警，提醒维护人员及时处理。
USB灯（模拟路灯）：根据中控部分的指令，调节亮度或开关状态，模拟实际路灯的工作情况。
4G模块：将系统收集到的数据上传至阿里云平台，实现远程监控与数据分析，为智能路灯系统的持续优化提供数据支持。

实物调试

5.1 电路焊接总图

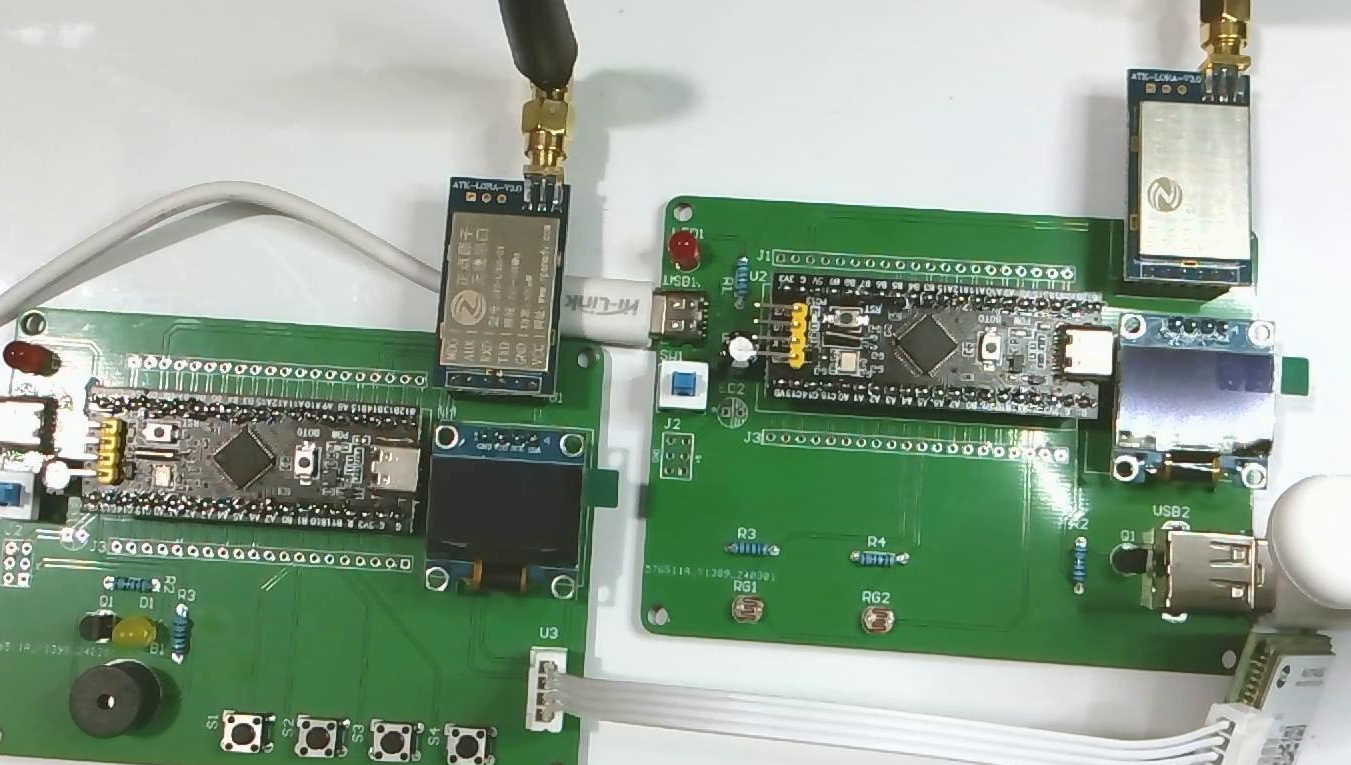

首先在AD中根据各个模块画出原理图，然后导出PCB进行连线，最后通过嘉立创进行打板。板子到手之后就是焊接过程，主从机相同的有三个部分，第一部分是电源模块，将电源接口、电源开关、1k电阻、两个电容进行滤波和一个指示灯依次焊接，焊接好之后插入Type-C电源，指示灯点亮，电源模块测试正常。第二部分是Zigbee模块，都用了一个转接板，只焊接6Pin的排母，将转接板一起插入排母中就好了。第三部分是单片机最小系统板，因为最小系统板已经引出了程序烧录接口和自带复位电路，所以只要焊接两个排母将单片机最小系统板插入排母。主机还有一个Air724UG模块，先焊接4Pin的白色底座，然后用4Pin的杜邦线连接。还有三个独立按键，直接焊接在电路板上。从机上的光敏电阻、USB灯、也是先焊接排母，然后传感器插入相应的排母中。下图5-1为焊接完的整体实物图：

图5-1电路焊接总图

5.2 Air724UG模块联网

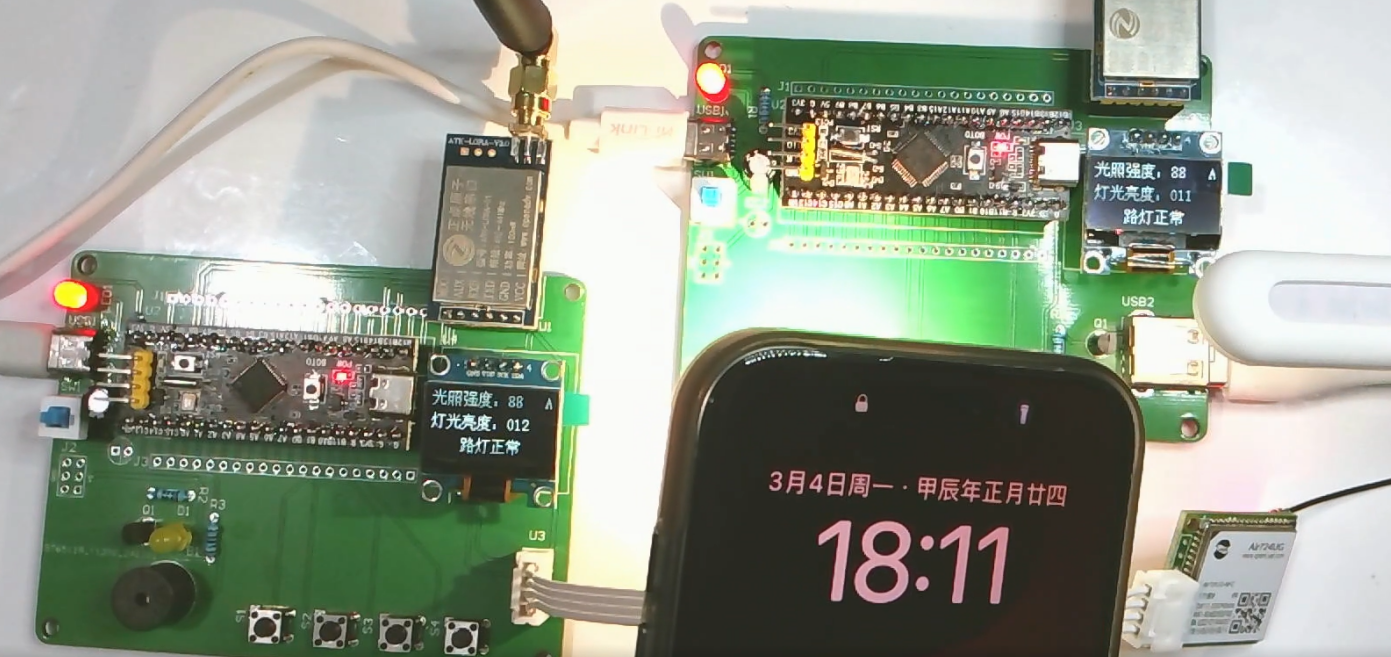

在上电之前，先给模块接入信号线，再插进去一个可以正常使用的手机卡，这里使用的是移动的手机卡，然后给电路板通电，等Air724UG模块上蓝色指示灯慢闪之后，按一下单片机最小系统上面的复位按键，当Air724UG模块上蓝色指示灯快闪之后，就说明模块已经连上网了，这个时候就可以在手机云智能APP上远程监控了。如图5-2所示，

图5-2联网图

5.3 自动模式实物测试

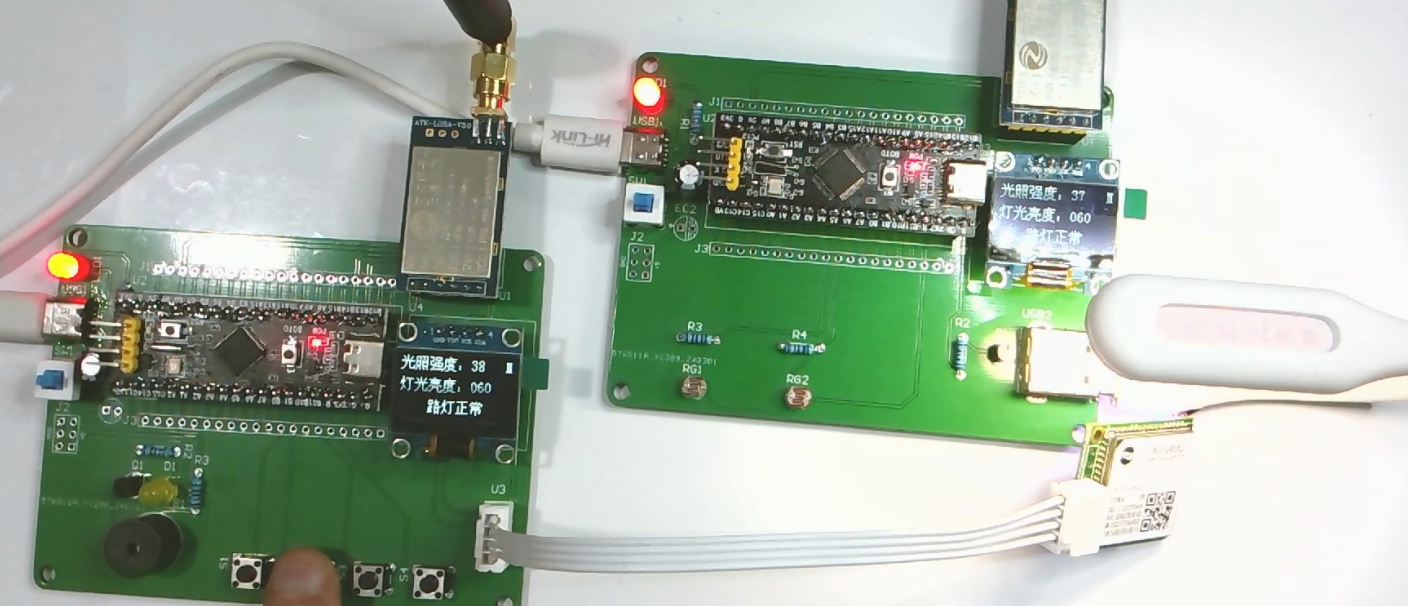

如图5-3所示，自动模式下，根据光敏电阻检测的光强调节灯亮度。

图5-3自动模式实物图

5.4 手动模式实物测试

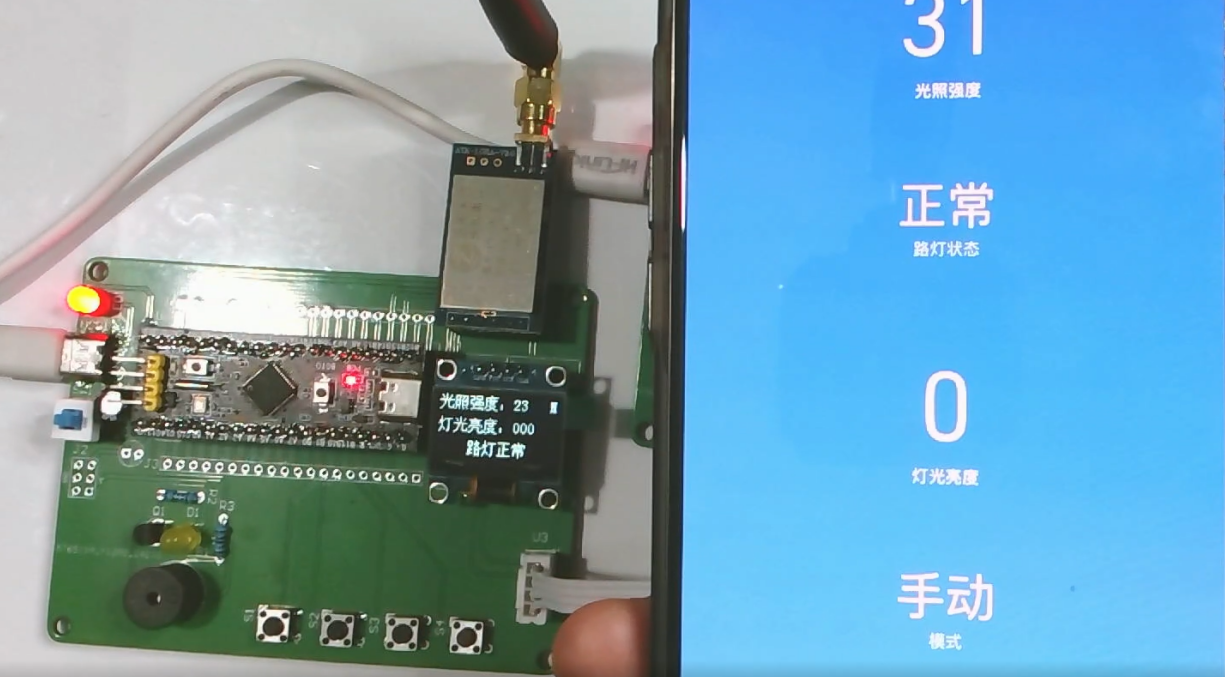

如图5-4所示，我们按下第四个按键切换到手动模式，然后按下第一个按键开关灯，按下第二个按键灯光加10，按下第三个按键灯光减10。

图5-4 手动模式实物图

5.5 异常报警实物测试

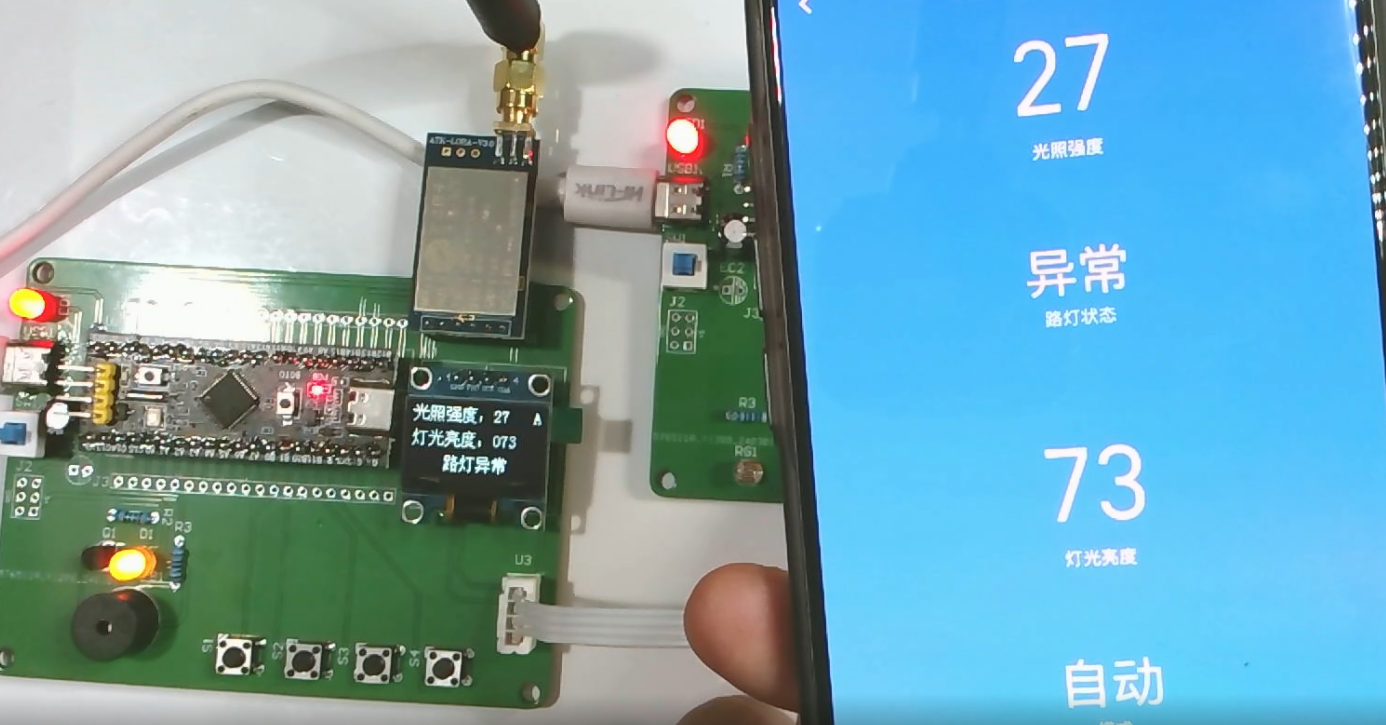

如图5-5所示，如果灯亮度大于5，表示路灯正常；如果灯亮度小于2，表示路灯异常，进行报警。

图5-5异常报警实物图

仿真调试

6.1仿真总体设计

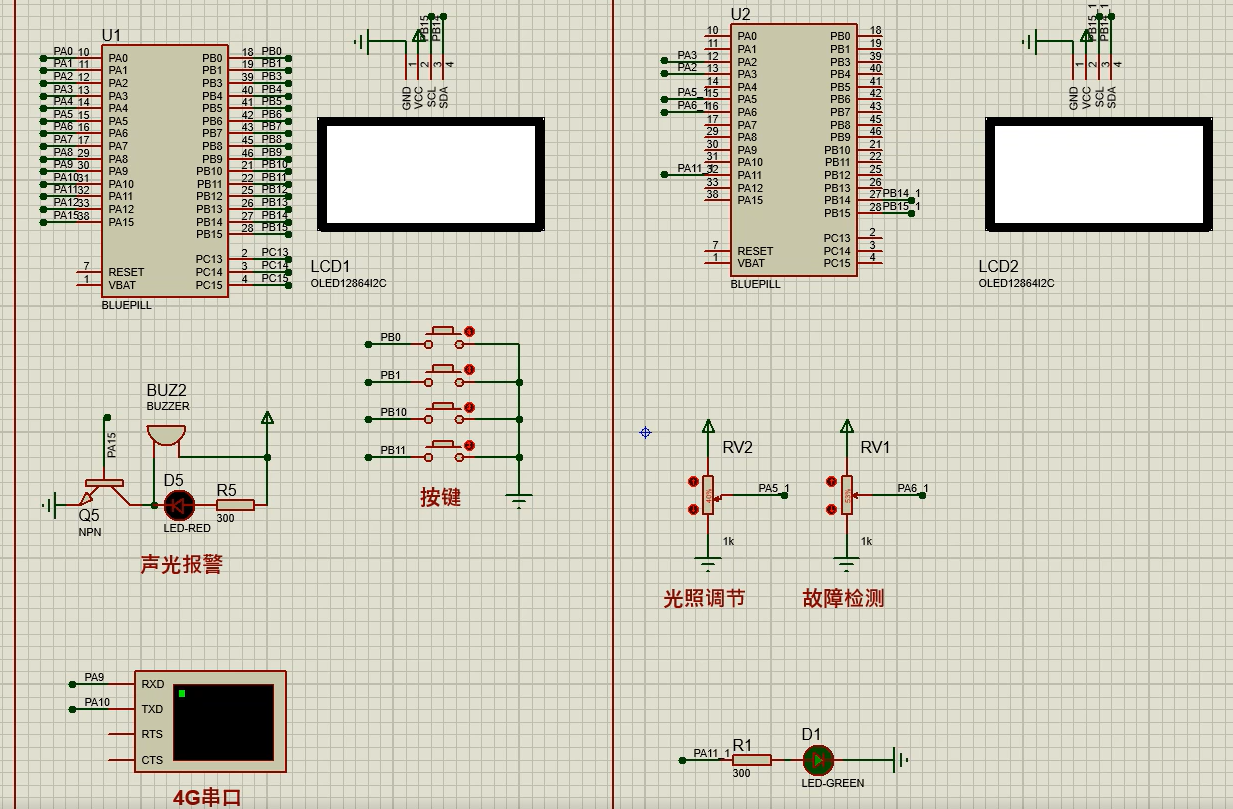

仿真设计总体包括两个32单片机、OLED显示屏、四个按键、蜂鸣器、模拟Air724UG模块的串口虚拟终端、LED灯、两个模拟光照调节和故障检测检测的电位器。

图6-1 仿真设计总图

6.2自动模式仿真测试

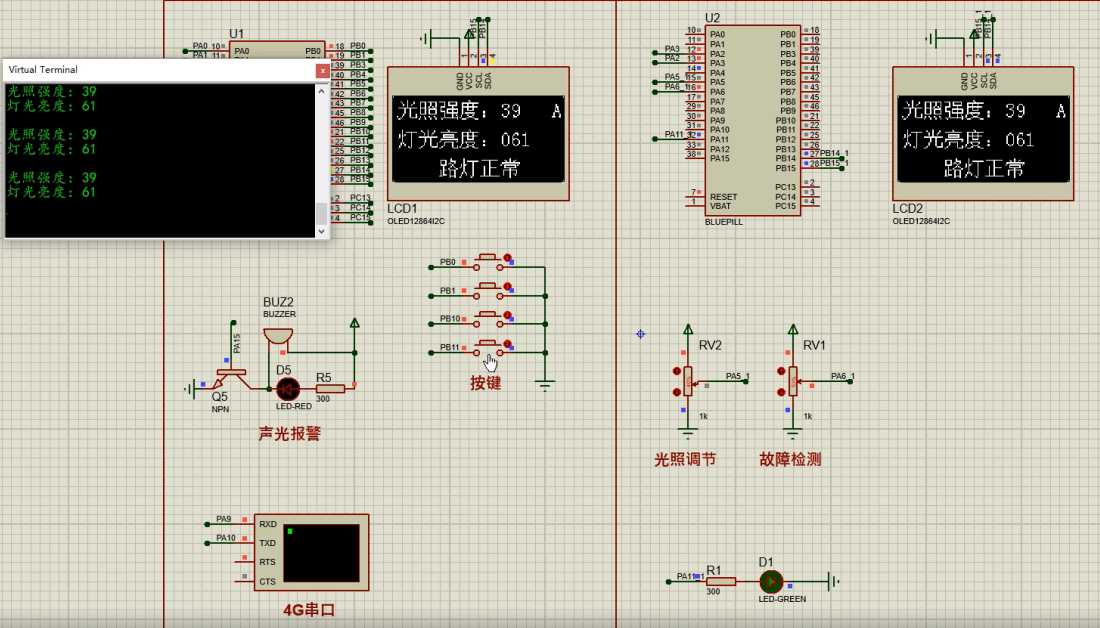

如图6-3所示，自动模式下，根据光敏电阻检测的光强调节灯亮度。

图6-2自动模式仿真图

6.4 手动模式仿真测试

如图6-3所示，我们按下第四个按键切换到手动模式，然后按下第一个按键开关灯，按下第二个按键灯光加10，按下第三个按键灯光减10。

图6-3手动模式仿真图

6.5 异常报警仿真测试

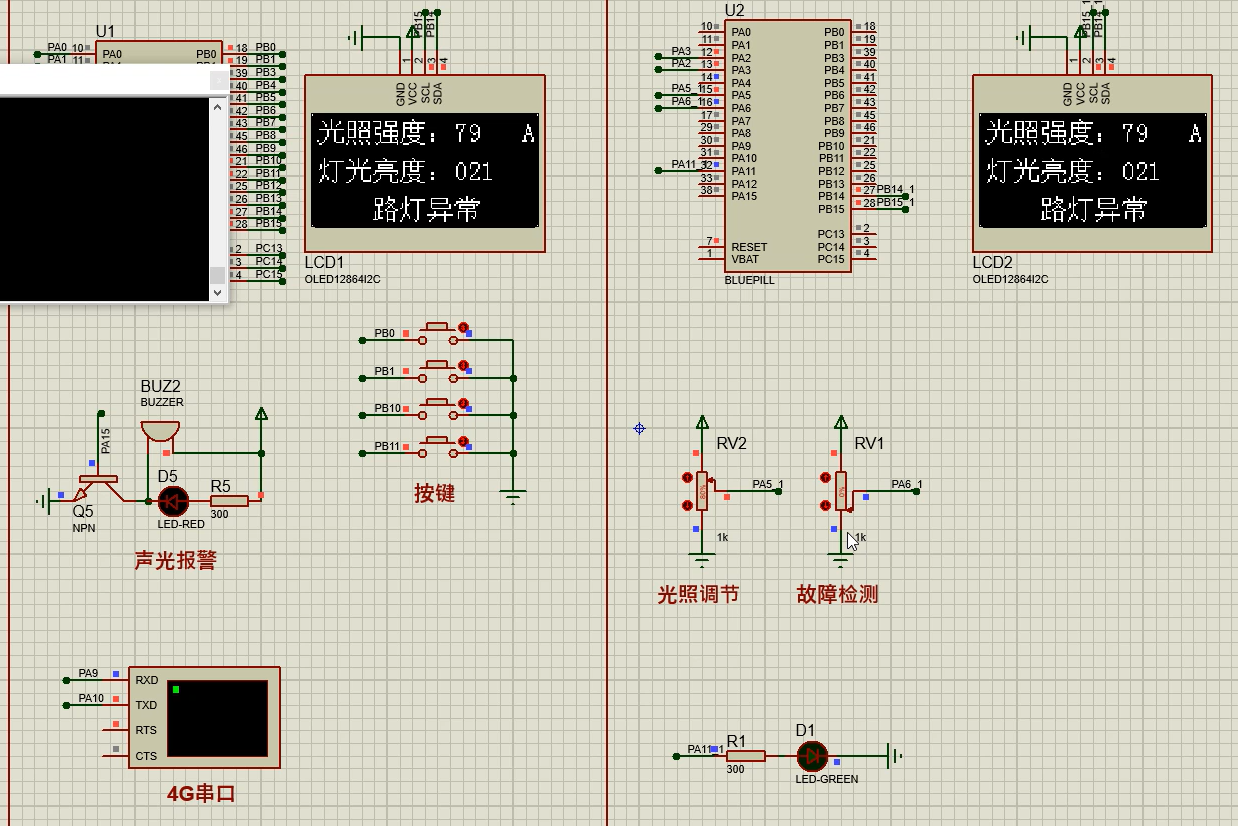

如图6-4所示，，如果灯亮度大于5，表示路灯正常；如果灯亮度小于2，表示路灯异常，进行报警。

图6-4 异常报警仿真图

设计说明书部分资料如下

设计摘要：

本文介绍了一种基于STM32单片机的物联网智能路灯控制系统设计。该系统以STM32为核心控制器，通过集成多种传感器和通信模块，实现了对路灯的智能化管理和控制。系统主要由中控部分、输入部分和输出部分组成。中控部分采用STM32单片机，负责数据的采集、处理和控制输出。输入部分包括独立按键、LORA模块和供电电路，用于模式切换、数据传输和系统供电。输出部分包括OLED显示模块、声光报警和4G模块，用于显示系统状态、故障报警和数据上传至云平台。从机部分通过光敏电阻检测光照强度，并通过LORA模块与主机进行数据通信，控制USB灯的亮度。

本设计通过物联网技术实现了路灯的远程监控和智能调节，提高了路灯的能效和可靠性。实验结果表明，该系统能够根据环境光照自动调节路灯亮度，并在故障发生时及时报警，具有较高的实用价值和应用前景。

关键词：STM32，物联网，智能路灯，LORA，OLED显示，4G模块
