本设计是基于STM32的智能门禁系统，主要实现以下功能：

1、可通过密码解锁
2、可通过RFID卡片解锁
3、可通过指纹解锁
4、可通过蓝牙连接手机解锁

电源： 5V
传感器：指纹模块（AS608）、RFID模块（RC-522）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：继电器（NPN三极管驱动）
人机交互：矩阵按键

标签：STM32、OLED12864、DS18B20、D203S、MX1508、5V风扇、独立按键

题目扩展：智能空调系统、智能排风扇系统

基于stm32多功能门禁系统

基于STM32单片机的多功能门禁系统设计，集成了多种识别技术和用户交互方式，提供了安全且灵活的门禁控制解决方案。下面是每个部分的简单功能概述：

中控部分（STM32单片机）

核心控制器：作为整个系统的核心，负责协调输入和输出，处理数据和控制逻辑。
数据采集：接收来自输入部分的蓝牙信号、RFID卡片信息、指纹数据、键盘输入和存储模块的数据。
数据处理：根据输入数据进行验证，如密码匹配、RFID卡验证、指纹比对等。
控制输出：根据处理结果，控制门锁的开闭、显示屏的信息显示和蜂鸣器的提示音。

输入部分

蓝牙模块：允许用户通过蓝牙设备一键解锁，提供无线解锁功能。
RFID卡片检测模块：检测门禁卡，验证持卡人的身份。
AS608指纹模块：读取用户指纹，进行生物识别验证。
AT24C02存储模块：存储开门密码、门禁卡信息和指纹数据，提供数据持久化。
4*4矩阵键盘：用户通过键盘输入密码、修改密码、删除或录入门禁卡/指纹信息。
供电电路：为整个系统提供稳定的电源，确保系统正常运行。

输出部分

OLED显示模块：显示输入密码、密码错误、门开、门禁卡错误等状态信息，提供直观的用户反馈。
继电器：控制门锁的开闭，根据STM32单片机的指令执行物理开锁。
蜂鸣器：在门打开时或密码/指纹/门禁卡错误时发出提示音，提醒用户操作结果。

实物调试

5.1 电路焊接总图

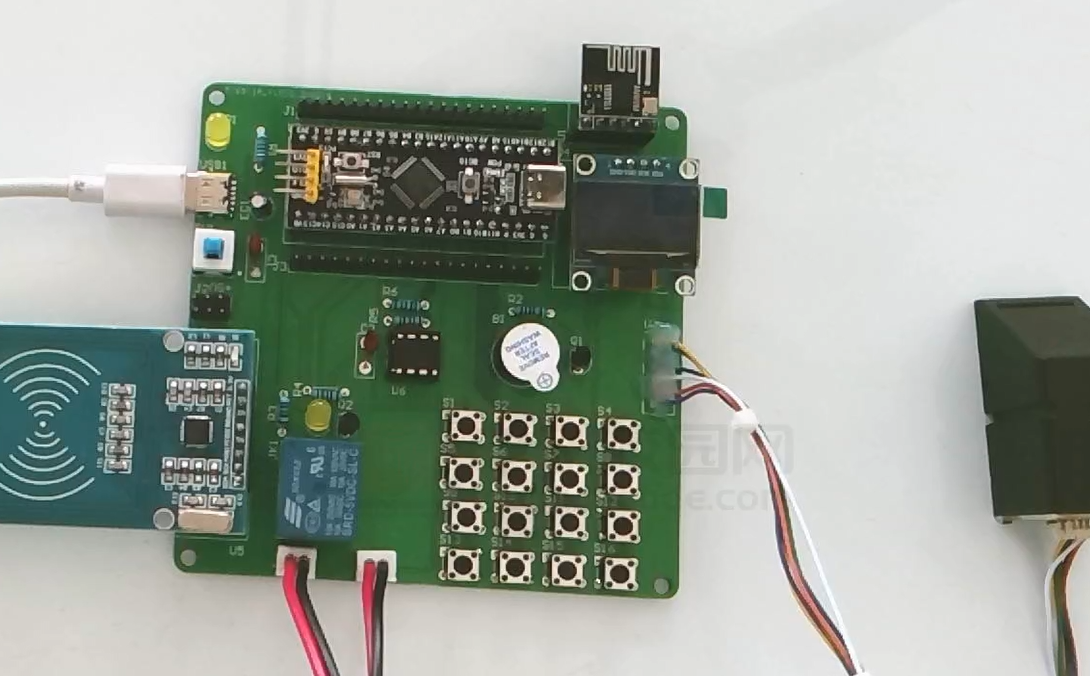

首先将电路焊接在集成板上，共有以下部分，第一部分是电源模块，将电源插座、电源开关、10k电阻和一个指示灯依次焊接，焊接好之后插入电源，指示灯点亮，电源模块测试正常。第二部分是显示模块，排针焊接好后，将OLED12864显示屏插入排针。第三部分是单片机模块，本次课题使用的是STM32F103C8T6单片机。第四部分是独立按键模块。第五部分为继电器，第六部分为蜂鸣器，第七部分是蓝牙通信模块，第八部分为指纹模块，第九部分为RFID模块，第十部分是4G模块。下图5-1为焊接完整实物图：

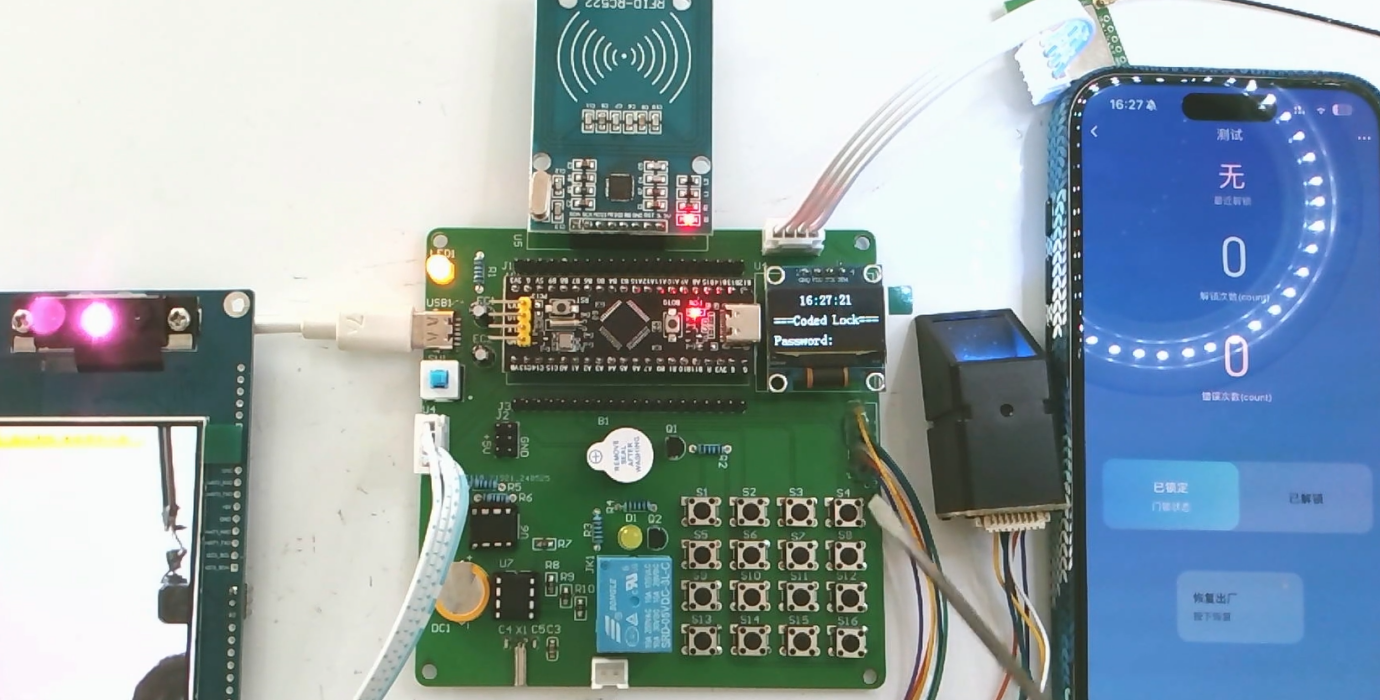

图5-1电路焊接总图

5.2 4G模块连接与功能

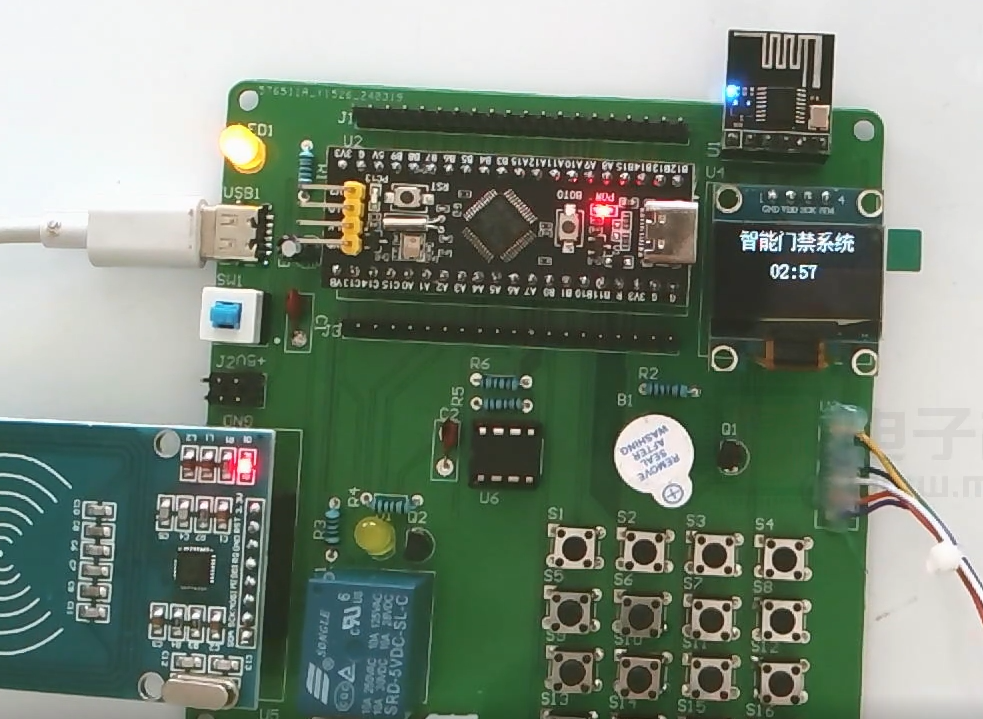

如图5-2所示，上电之前，先给模块接入信号线，再插进去一个可以正常使用的手机卡，这里使用的是移动的手机卡，然后给电路板通电，用手机云智能APP扫描设备二维码，这个时候就可以在手机云智能APP上远程监控了。此时显示屏显示时间，门锁状态。可以通过点击这个去进行网络解锁和关锁。最后一个就是恢复出厂，恢复出厂就是将我们以上三个数据清零。这三个数据在我们单片机当中是可以掉电存储的，它是存储在我们单片机内部的flash当中。你掉电之后也不会去丢失掉的。如图5-2所示，

图5-2 4G模块连接与功能

5.3 密码修改与密码开锁

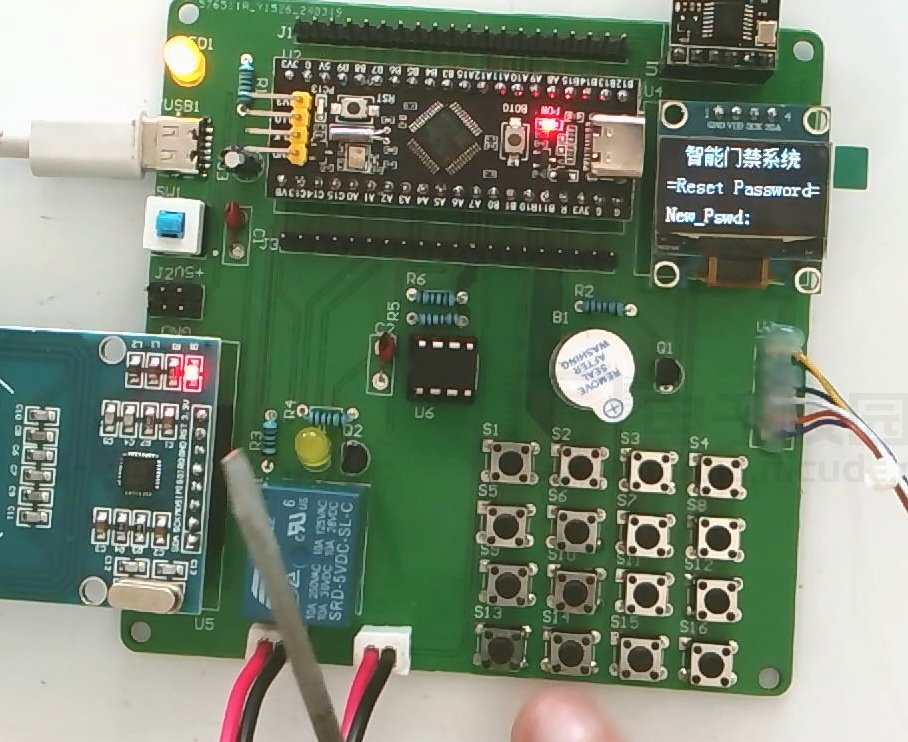

如图5-3所示，我们按下S4按键，按下之后我们就可以去进行密码的修改，首先输入管理员密码，这里显示admin possible显示就是输入关联密码六个0，输入六个零之后，我们点击确定，确定这里会显示让我们输入新密码。新密码我就设置123456，点击确定，然后这里是一个确认我们的新密码，那我们就确认一遍，再输一遍新的密码，按一下确认。这个时候，我们的密码修改已经完成了。我们就可以去输入我们修改的密码去进行解锁了。点击确定，这里显示到open就显示我们的门锁是打开的那我们正确密码解锁次数加一这个正确解锁的解锁次数加1，然后上面就显示你解锁密码的一个类型，就是密码解锁。如果你输错了的话，随便输一个，点击确定封闭器长响一声，屏幕上显示password error，就是密码错误。这里就显示错误次数会加1。

图5-3密码修改与密码开锁

5.4 RFID添加、删除与开锁

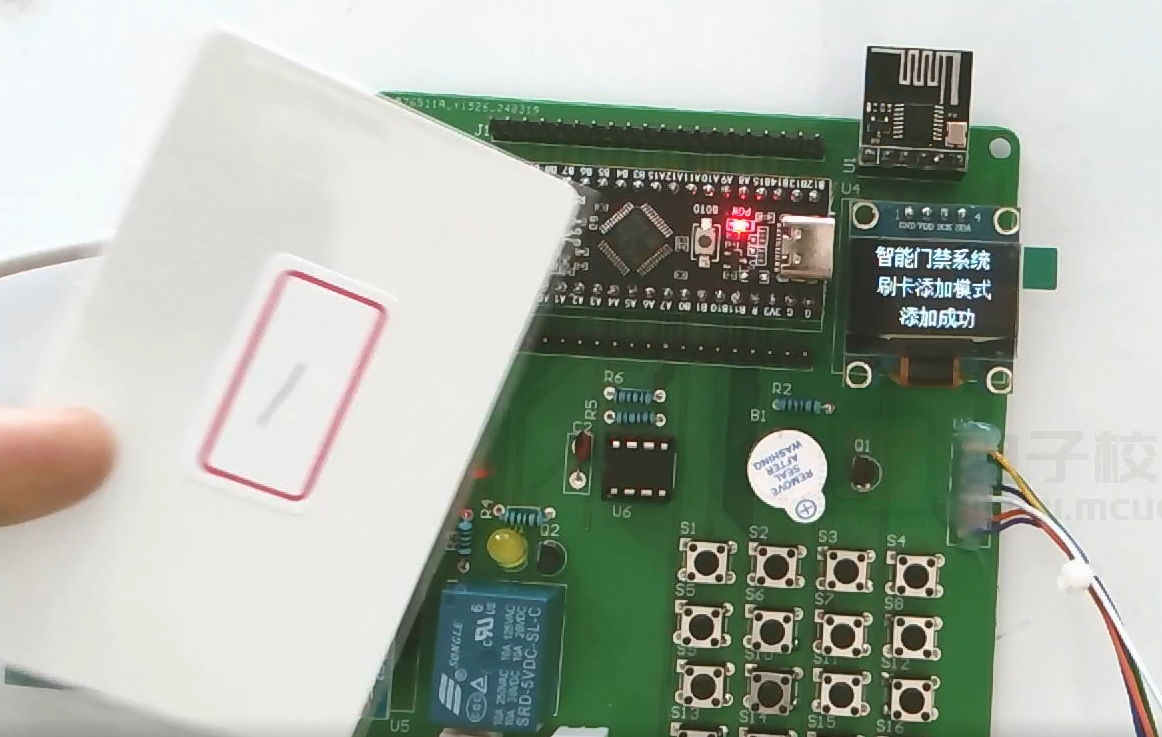

如图5-4所示，按下这个S8按键进入卡的修改。按一下，然后这里显示一个admin，它是我的输入管理员密码，输入6个0点击，如果你输入正确的话，就可以设置我们的卡了。S8按下是按下S8是添加，按下S12是删除。那我这张卡已经添加进来了，那我现在按下S12，这里显示一个刷卡删除模式，我们将卡片贴上去即可。

图5-4 RFID添加、删除与开锁

5.5指纹添加删除

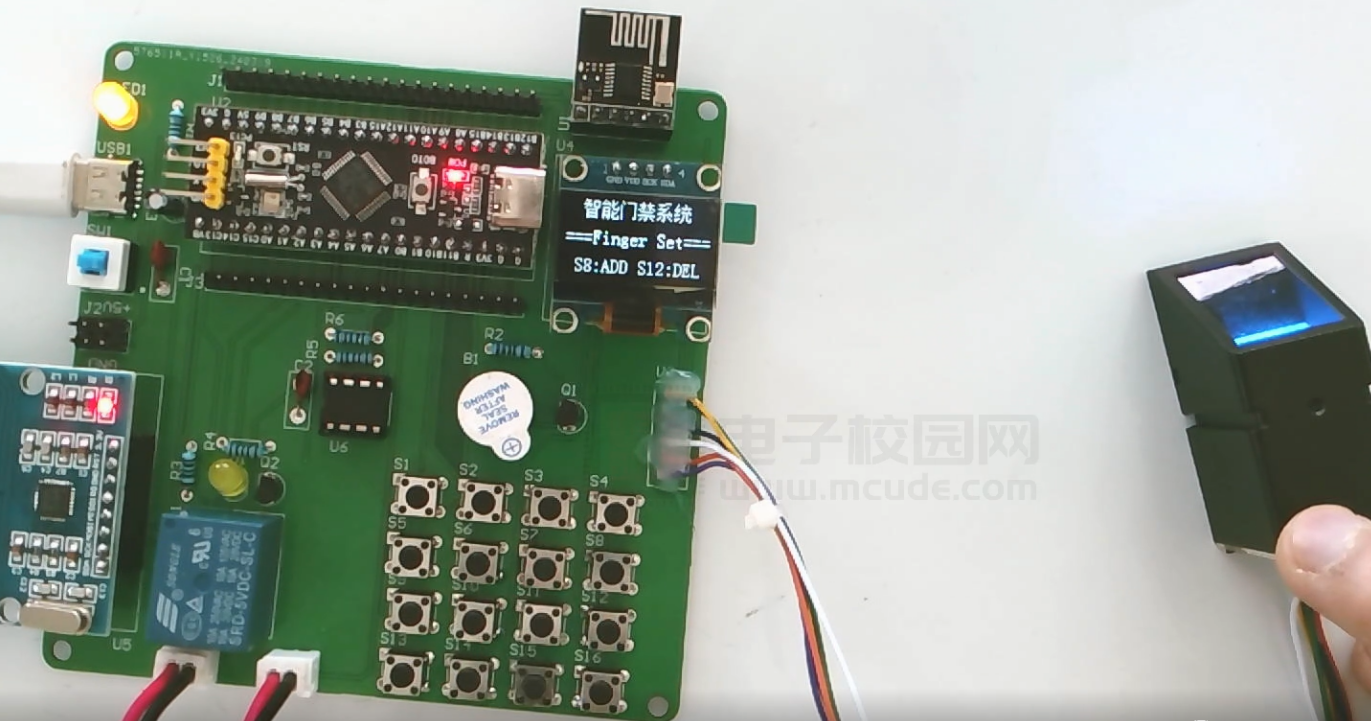

如图5-5所示，可以通过指纹识别模块，录入或删除指纹改指纹，按下S12按键，按下之后同样的输入管理员密码，然后S8是添加，S12是删除，然后通过指纹进行解锁。

图5-5 RFID添加、删除与开锁

5.7错误报警发送

如图5-7所示，输错三次密码，这个时候他就会引发第三次一分钟的报警。

图5-6 错误报警

仿真调试

6.1仿真总体设计

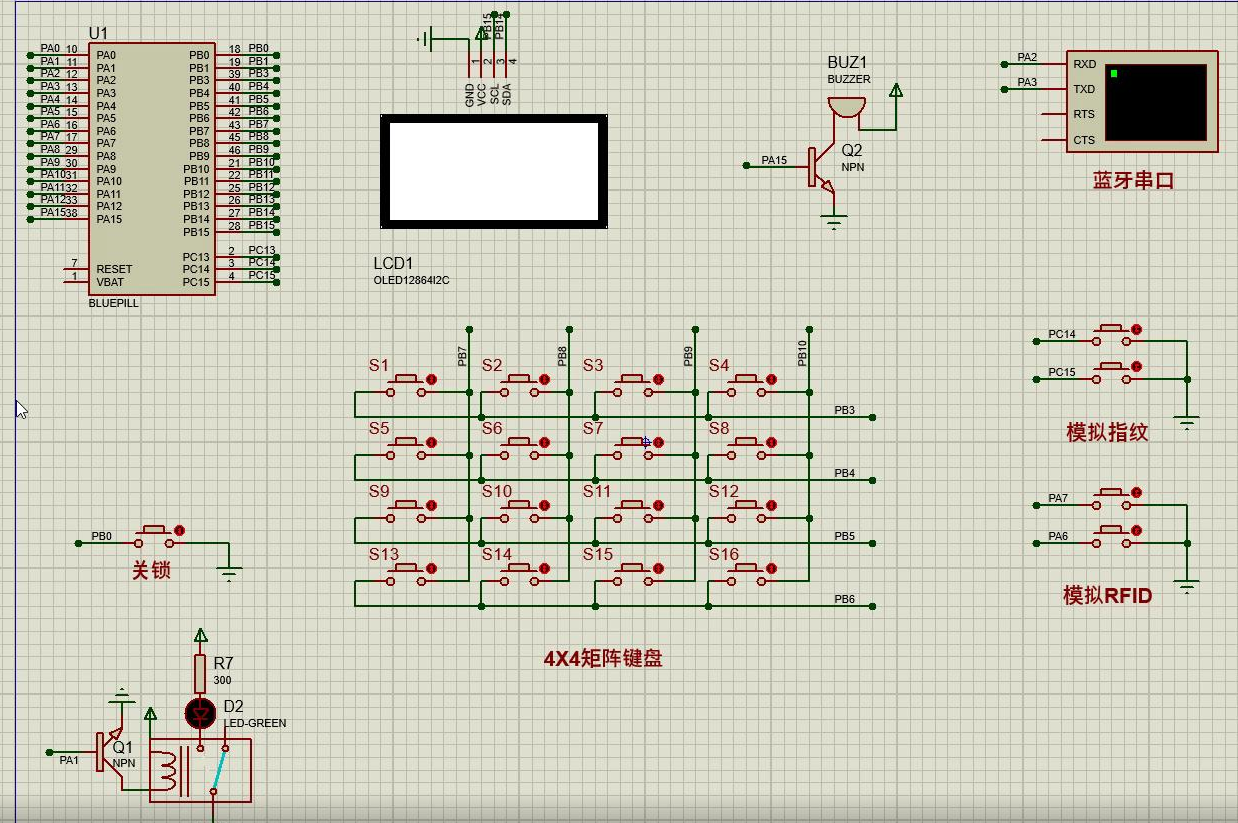

如图5-5所示，仿真部分包含STM32F103C8T6最小系统板、OLED12864显示屏、继电器、矩阵键盘、时钟模块、蜂鸣器、蓝牙串口、按键模拟的指纹模块以及按键模拟的RFID刷卡模块。

图5-5 多功能门禁

6.2修改密码

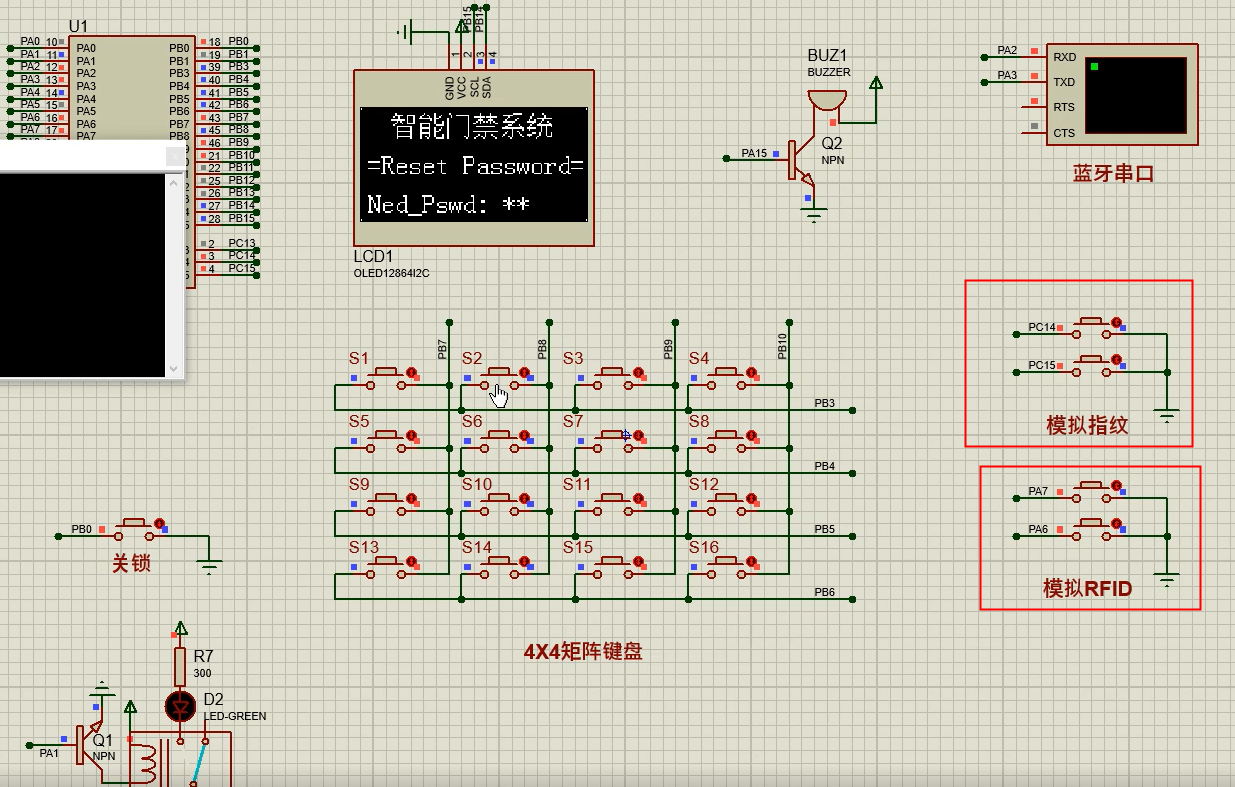

如图5-6所示，先我们输入管理员密码，管理员密码是写死的六个0，这个是不可更改的，我们输入就可以。然后点击确认，这里就是让我们输入新的密码，那新的密码的话，我们就输入123456。

图5-7 修改密码

6.3仿真模拟按键打开门锁

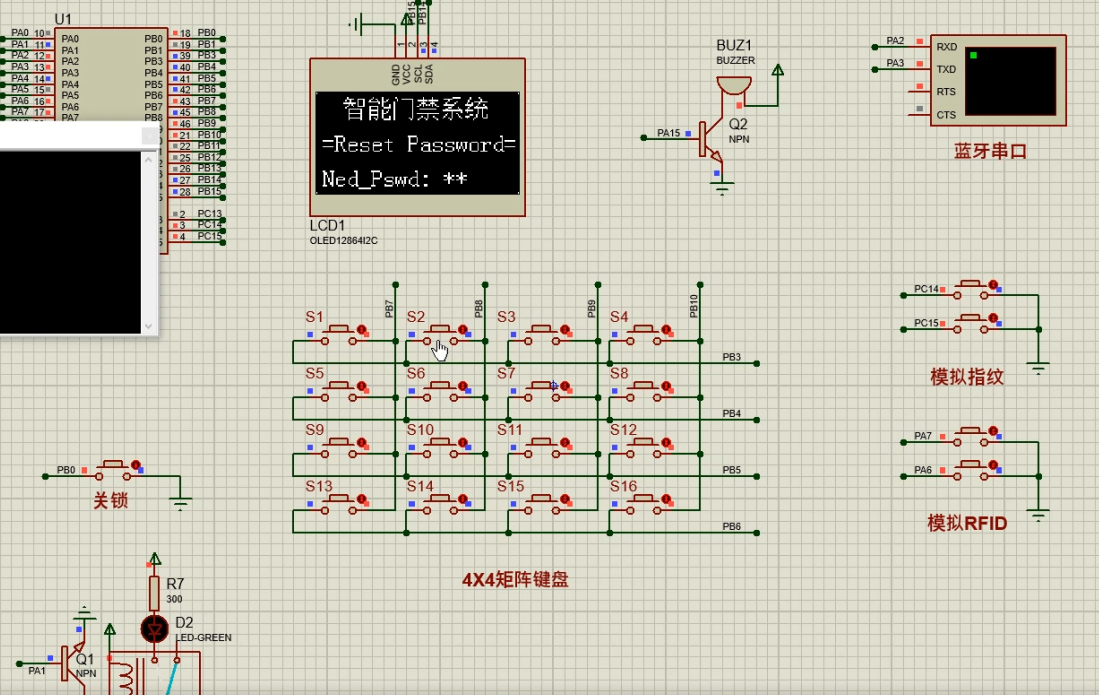

如图5-8所示，不同的按键来刷卡和指纹解锁。上面是开锁，下面是关锁。

图5-8仿真模拟按键打开门锁

设计说明书部分资料如下

设计摘要：

本文介绍了一种基于STM32单片机的多功能门禁系统设计。该系统以STM32为核心控制器，结合多种输入和输出模块，实现了高效、安全的门禁管理功能。系统主要由中控部分、输入部分和输出部分组成。
中控部分采用STM32单片机，负责获取输入数据并进行处理，进而控制输出部分。输入部分包括蓝牙模块、RFID卡片检测模块、AS608指纹模块、AT24C02存储模块、4*4矩阵键盘和供电电路。蓝牙模块支持蓝牙一键解锁，RFID模块用于检测门禁卡，AS608指纹模块实现指纹解锁，AT24C02存储模块用于存储开门密码等数据，4*4矩阵键盘用于输入和修改密码、管理门禁卡和指纹，供电电路为整个系统提供电力。
输出部分包括OLED显示模块、继电器和蜂鸣器。OLED显示模块用于显示输入密码、密码错误、门开、门禁卡错误等信息，继电器用于控制门锁的开关，蜂鸣器在门打开或密码/指纹/门禁卡错误时发出提示音。
该系统设计合理，功能齐全，能够有效提升门禁系统的安全性和便捷性。
关键词: STM32单片机，多功能门禁系统，蓝牙解锁，RFID检测，指纹识别
