设计简介：

本设计是基于单片机的电子血压计的设计，主要实现以下功能：

通过心率血压传感器检测心率和血压
通过语音模块播报当前心率和血压以及异常情况
通过oled显示获取到的数值
通过按键设置阈值，控制测量开关
通过蓝牙模块连接手机，获取采集到的数据

电源： 5V
传感器：心率血压传感器（MKS-141）
显示屏：OLED12864
单片机：STM32F103C8T6
执行器：语音模块（SU-03T）
人机交互：独立按键，蓝牙模块（ECB02）

标签：STM32、OLED12864、MKS-141、SU-03T、ECB02

题目扩展：基于物联网的智能电子血压计的设计、智能监护仪系统、基于单片机的智能心率血氧仪的设计

基于单片机的电子血压计的设计

本设计是一个基于单片机的电子血压计的设计，主要由中控部分、输入部分和输出部分组成。

中控部分概述：

本设计的核心控制器采用STM32F103单片机，作为整个电子血压计的中枢大脑。它负责接收来自输入部分的各项数据，包括血压监测模块的心率和血压值、独立按键的操作指令以及供电电路的电压状态。通过内部高效的处理算法，STM32F103单片机对接收到的数据进行处理，并根据处理结果控制输出部分的相应模块，实现系统的整体功能。

输入部分概述：

输入部分主要由三大模块组成。首先是血压监测模块，它利用高精度传感器实时采集用户的心率和血压数据，为系统提供准确的健康监测信息。其次是独立按键模块，用户通过按键可以执行语音播报、切换界面、开关测量和设置血压心率阈值等操作，实现与系统的交互。最后是供电电路模块，它负责为整个系统提供稳定可靠的电源，确保系统能够正常工作。

输出部分概述：

输出部分包括OLED显示屏、SU-03T声控模块和蓝牙模块。OLED显示屏能够清晰地显示检测到的血压心率值和设置的血压心率阈值，以及测量状态“正在测量”，为用户提供直观的视觉反馈。SU-03T声控模块在血压或心率出现异常时，会自动播报相应的语音，提醒用户注意健康状况。蓝牙模块则将获取的数据无线传输至手机端，用户可以在手机上查看健康数据、进行阈值设置等操作，实现远程健康管理和数据共享。

实物调试

5.1 电路焊接总图

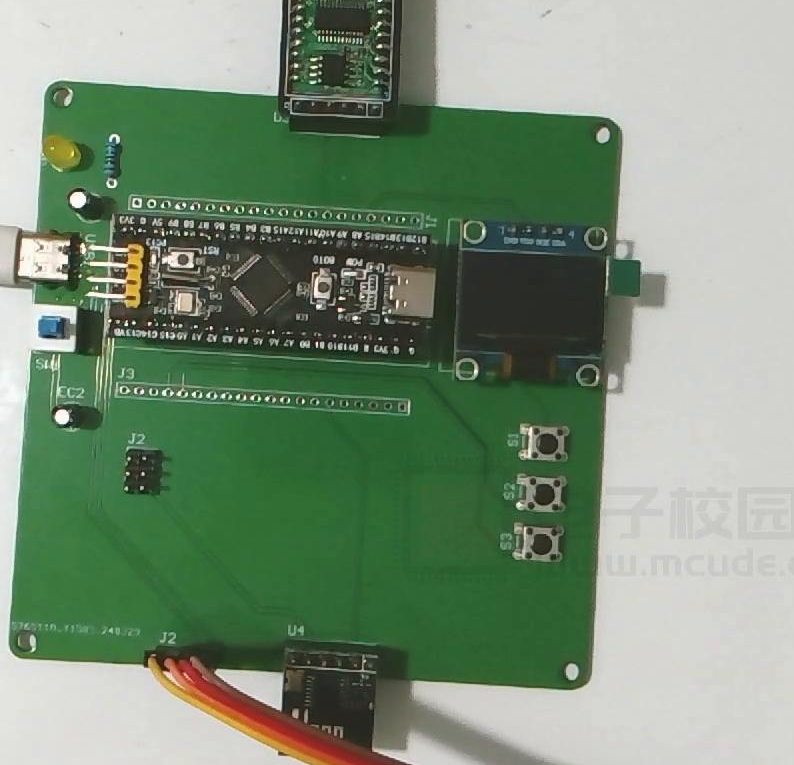

首先将电路焊接在集成板上，共有以下部分，第一部分是电源模块，将电源插座、电源开关、10k电阻和一个指示灯依次焊接，焊接好之后插入电源，指示灯点亮，电源模块测试正常。第二部分是显示模块，排针焊接好后，将OLED12864显示屏插入排针。第三部分是单片机模块，本次课题使用的是STM32F103C8T6单片机。第四部分是独立按键模块。第五部分为血压监测传感器，第六部分为语音播报模块，第七部分为蓝牙模块。下图5-1为焊接完整实物图：

图5-1电路焊接总图

5.2 电子血压计实物测试

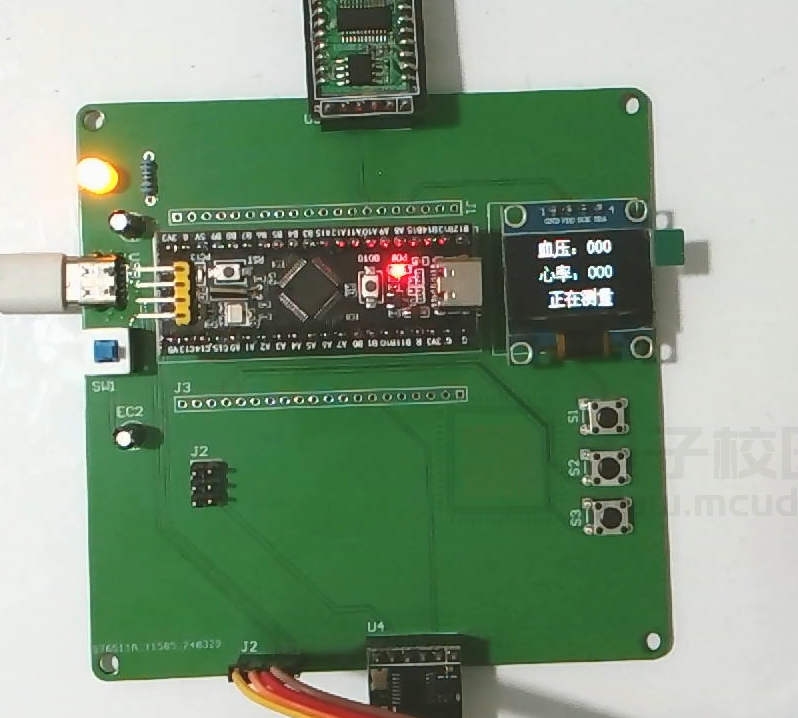

如图5-2所示，下图为上电后，此时显示屏显示电子血压计的基本情况。

图5-2电子血压计实物图

5.3 血压测量测试

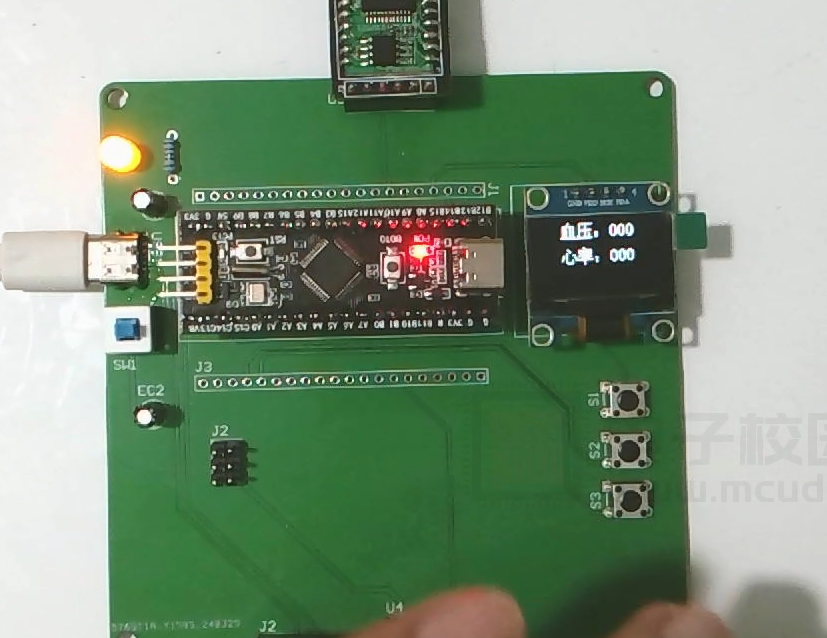

如图5-3所示，此设计中测量血压。

图5-3测量血压实物图

5.4设置阈值测试

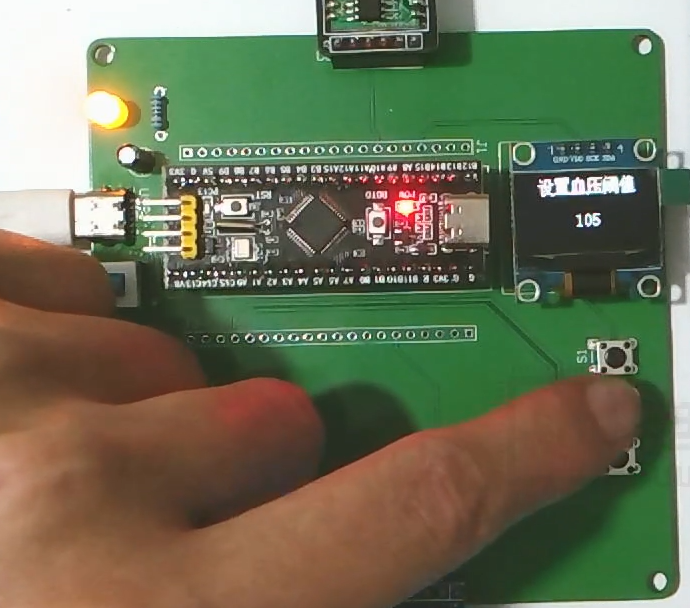

如图5-4所示，按下第一个按键进入设置界面，按下第二个按键阈值加一，按下第三个按键阈值减一。

图5-4设置阈值实物图

5.5蓝牙连接实物测试

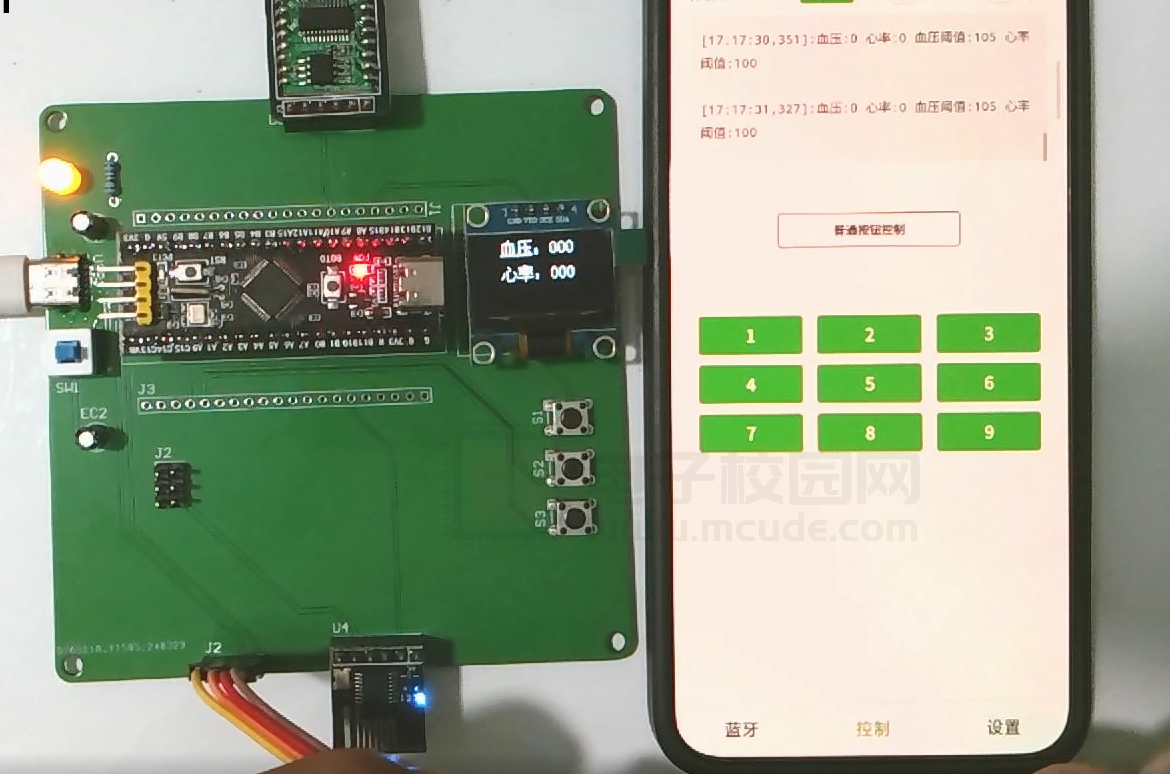

如图5-2所示，上电后，OLED显示屏显示时间、三次吃药状态和三次吃药时间。连接蓝牙先在微信中搜索“特纳斯电子”公众号，关注之后在屏幕的左下角有“工具”，点一下“工具”，再点一下“蓝牙助手”，找到名称带有“＠”符号的蓝牙名称，点一下会自动连接，连接好之后，再点一下右边的“编辑模式”，点一下按键进行编辑按键。
