基于单片机的智能鱼缸（有完整资料）

编号：HJJ-32-2022-035

设计简介：

本设计是基于单片机的智能鱼缸，主要实现以下功能：

实时监测水温
水温低于下限，加热，加热到上限停止加热
实时监测水位
水位低于下限，注水，水位到达上限停止注水
实时测量水质
水质过差，启动换水功能
OLED显示上述测量参数

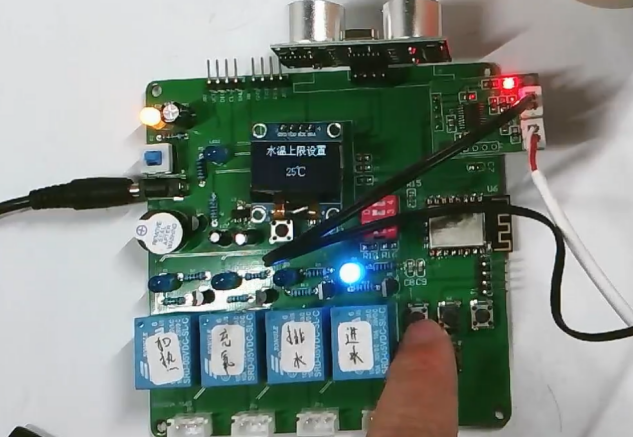

按键设置水温、水位、水质上下限值
剧痛打氧过滤、照明功能
可以将上述数据上传至手机端

标签：STM32单片机、OLED、自动控制、智能鱼缸

题目扩展：鱼缸

基于单片机的智能鱼缸：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分

概述：
中控部分是智能鱼缸系统的核心，负责接收输入部分的数据，进行逻辑处理和决策，并控制输出部分执行相应的操作。

简要描述：

• 核心控制器：采用STM32F103C6T6单片机，具备高性能、低功耗和丰富的外设接口，适合用于智能鱼缸系统的控制。
• 数据处理：接收来自水质水温检测模块、超声波检测模块和独立按键模块的数据，进行逻辑判断和数据处理，如水质是否达标、水温是否需要调节、水位是否在安全范围内等。
• 控制输出：根据处理结果，通过控制继电器模块、LED灯和WIFI模块等输出部分，实现鱼缸的自动化管理，如充氧、排水、进水、加热、照明和控制等。

输入部分

概述：
输入部分负责采集鱼缸的各种环境参数和用户指令，为中控部分提供决策依据。

简要描述：

1. 水质水温检测模块：实时监测鱼缸的水温和水质情况，确保鱼缸内的环境适宜鱼类生存。
2. MOED超声波检测模块：通过超声波传感器检测鱼缸内的水位高度，防止水位过高或过低对鱼类造成危害。
3. 独立按键模块：提供五个独立按键，用户可以通过按键进行模式切换、温度设置、水位设置、水质阈值设置等操作，方便灵活。
4. 供电电路：为整个智能鱼缸系统提供稳定可靠的电源，确保各模块正常工作。

输出部分

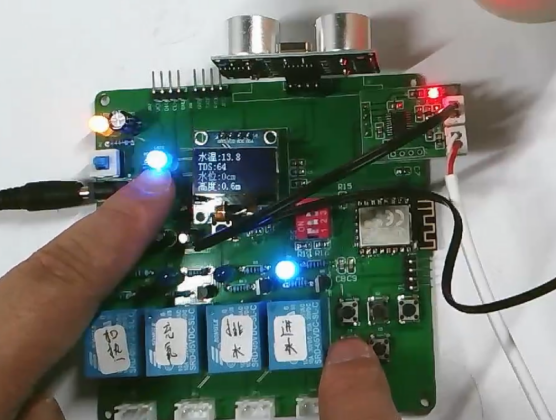

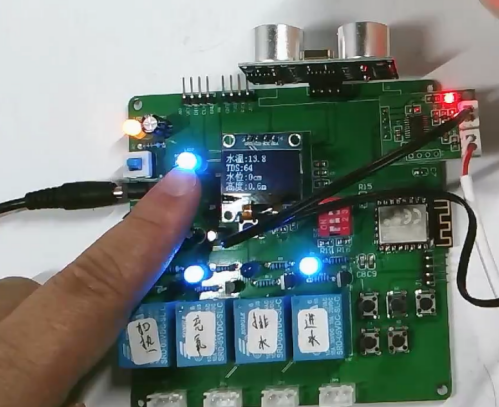

1. OLED显示模块：实时显示鱼缸的温度、水位、水质和鱼缸高度的值，提供直观的视觉反馈，方便用户了解鱼缸的当前状态。
2. 继电器模块：包含四个SRD-05继电器，分别控制充氧、排水、进水和加热功能，根据中控部分的指令执行相应的操作，确保鱼缸内的环境适宜。
3. LED灯：在光照较暗时自动亮起，为鱼缸提供足够的照明，同时也可以通过WIFI模块进行远程控制，实现智能照明。

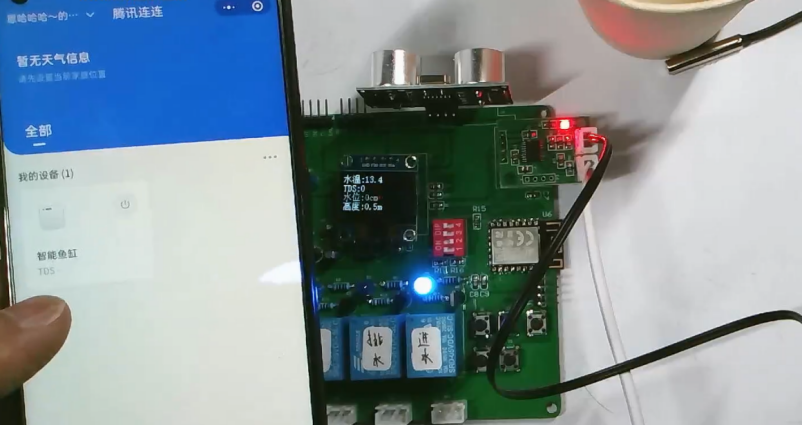

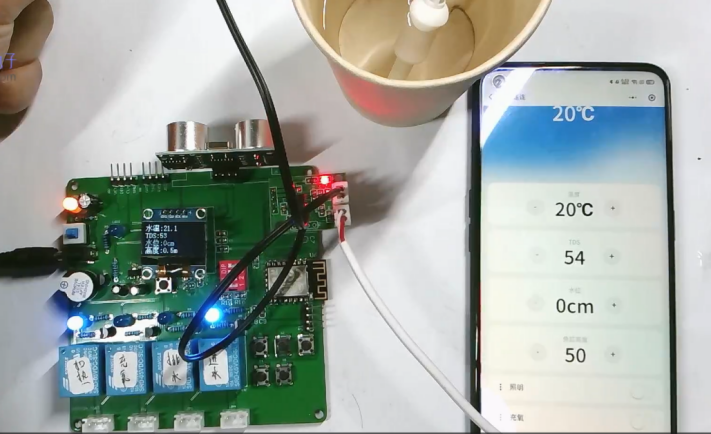

4. WIFI模块：用于将测量的阈值上传至云平台或手机APP，用户可以通过远程访问查看鱼缸的状态和控制LED灯、充氧等设备的开关，实现智能化管理。

设计说明书部分资料如下

设计摘要：

本论文设计了一种基于单片机的智能鱼缸系统。该系统的中控部分采用了STM32单片机作为核心控制器，通过获取输入部分的数据并进行处理，实现对输出部分的各个模块的控制。输入部分包括水质水温检测模块、MOED超声波检测模块、独立按键模块和供电电路，用于检测鱼缸的水质、水温和水位，并提供设置功能和系统供电。输出部分包括OLED显示模块、SRD-05继电器、LED灯和WIFI模块，用于显示鱼缸相关数据、控制充氧、排水、进水和加热等功能，以及实现远程控制和监测。该系统具有功能齐全、智能化和便捷性的特点。通过合理的硬件设计和软件编程，实现了对鱼缸的温度、水位、水质等参数的监测和控制。用户可以通过独立按键进行设置和切换模式，同时利用WIFI模块实现远程控制和监测。实验证明，该系统在鱼缸管理方面具有良好的性能和应用前景。

关键词：单片机；WIFI模块；步进电机

字数：9000+

目录：

摘　要

ABSTRACT

1　引 言

1.1 选题背景及实际意义

1.2 国内外研究现状

1.3 课题主要内容

2　系统设计方案

2.1 系统整体方案

2.2 单片机的选择

2.3 电源方案的选择

2.4 显示方案的选择

2.5通信方案的选择

3系统设计与分析

3.1 整体系统设计分析

3.2 主控电路设计

3.3 OLED显示模块

4 系统程序设计

4.1 编程软件介绍

4.2 主程序流程设计

4.3 按键函数流程设计

4.4 处理函数流程设计

4.5 显示函数流程设计

5 实物调试

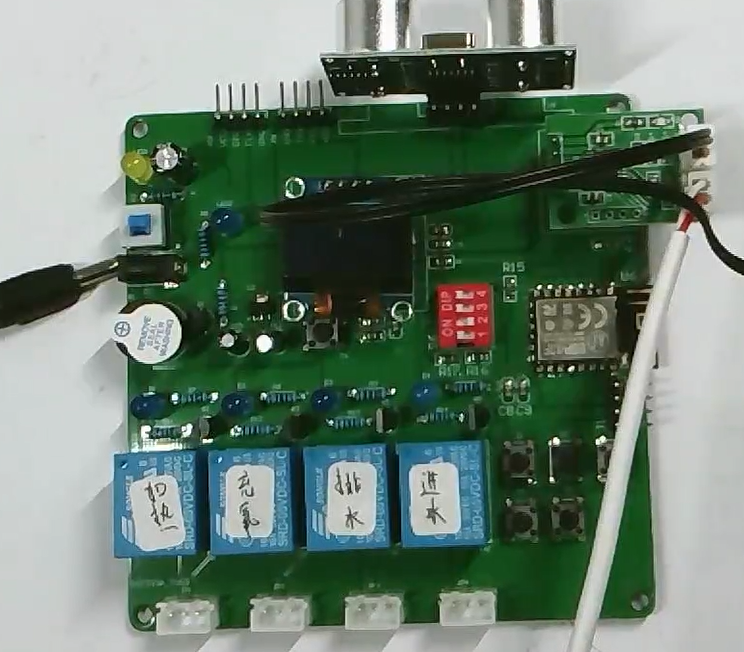

5.1 电路焊接总图

5.2 连接WIFI实物测试

5.3 设置阈值实物测试

5.4超过阈值实物测试

5.5 手动控制实物测试

结  论

参考文献

致  谢
