本文讲述了在硬件升级过程中，从US6310压力传感器更换为US6330所遇到的问题。6310有一个DRDY引脚用于AD转换完成后的中断通知，而6330的DRDY引脚则用于选择接口。由于引脚功能的变化，导致了在软件实现上的根本区别。对于6310，可以通过中断读取AD值；而对于6330，则需使用定时器周期性读取。在实际操作中，还遇到了US6330读取AD转换值的时序问题，以及可能的寄存器错位问题。解决方案包括使用GPIO模拟I2C总线，以提高兼容性。
更换压力传感器， 从US6310 更换为US6330。

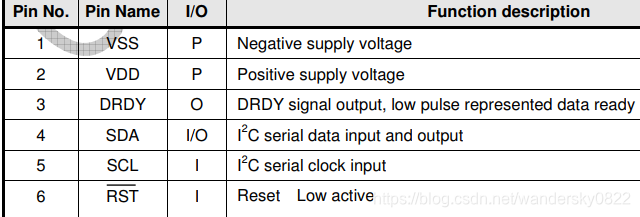

6310有一个准备好引脚DRDY，AD转换完成后会给MCU一个脉冲

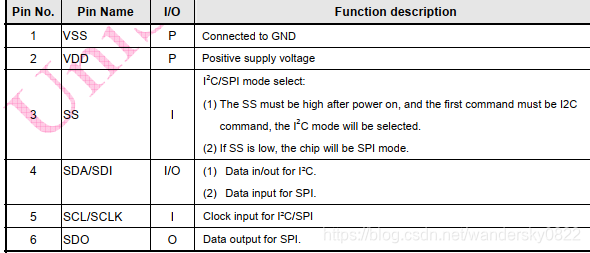

而6330就没有这个功能，6330这个引脚DRDY是用来选择SPI还是I2C接口的。（6330没有复位引脚，内部有POR功能）
因此在实现上是有根本区别的，
其它方面使用的命令也不一样，
6310 A8 A9两条命令，一个命令模块醒来， 一个命令模块休眠，
6330 只有一条命令AA， 命令模块开始转换。
针对这2个模块作为2种处理方法，
1. 6310，可以设置一个引脚为中断输入，接DRDY，当DRDY有效时，读取AD值就行了。
2. 6330 ， 可以做一个20ms定时器，在定时器中周期性的读取AD（气压力）值就可以了。
如果要在程序里区分6310 6330,这个不好办，因为这个DRDY第3引脚，在6310是输出引脚，在6330中是输入引脚，一个输入一个输出要MCU怎么控制呢？
US6330问题
官方给出的读AD转换值的时序，
