UML 用例图 Use Case Diagram
我们把用例图分解为四个不同的元素：系统Systems，参与者Actors，用例Use Cases和关系Relationships
1、系统
系统就是我们正在开发的任何东西。它可以是一个网站，一个软件组件，业务流程，应用程序或任何其他的事情。

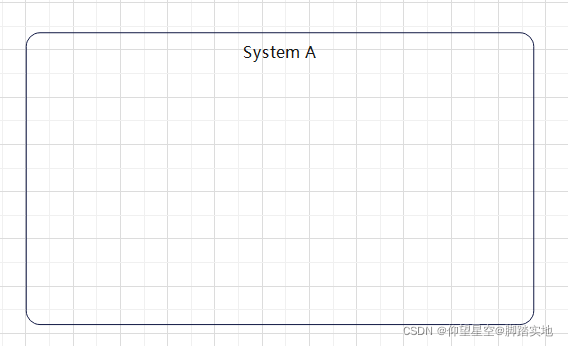

矩形表示一个系统，并把系统的名称放在顶部。
我们构建一个简单的银行应用程序用例图。我们称为银行应用程序系统。此矩形有助于定义此系统的范围。
这个矩形内的任何东西都在银行应用程序内。这个矩形之外的任何东西都没有发生在银行应用程序中。
2、下一个元素是参与者，如图所示。参与者Actor将成为某人或者某事，来使我们的系统实现目标。那可能是一个人，一个组织，
另一个系统或者外部设备等。
那么谁或将要使用我们的银行业务程序呢？
最明显的参与者是顾客，我们将有顾客下载并使用我们的银行应用程序。
另一个参与者是银行，银行将提供相关信息，与交易一样，我们的银行应用程序提供交易，账户余额等
