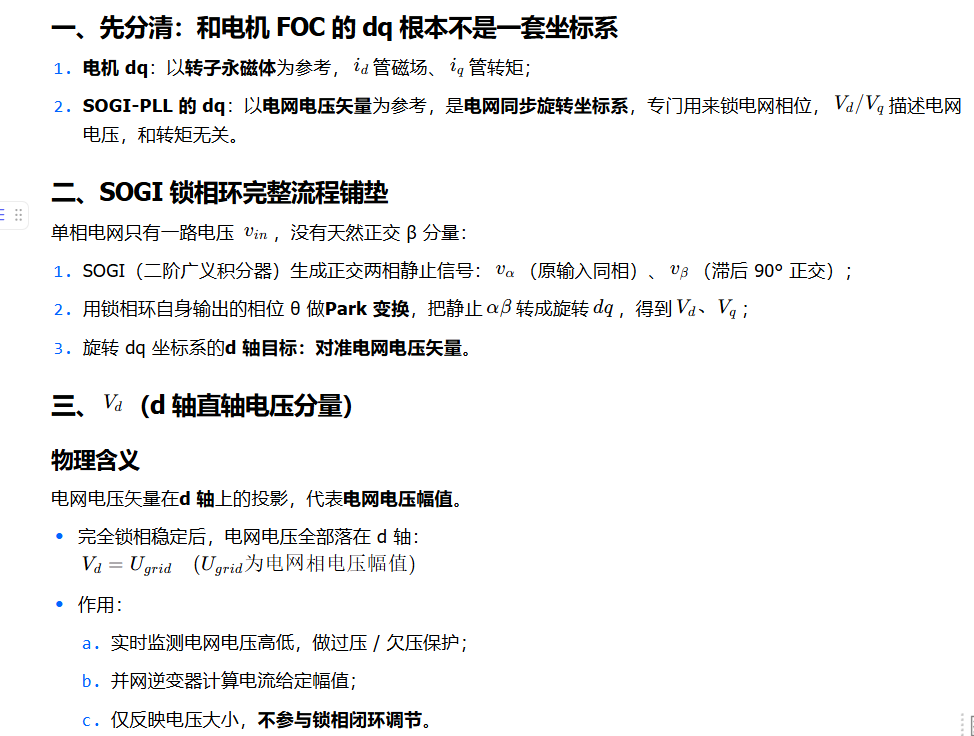

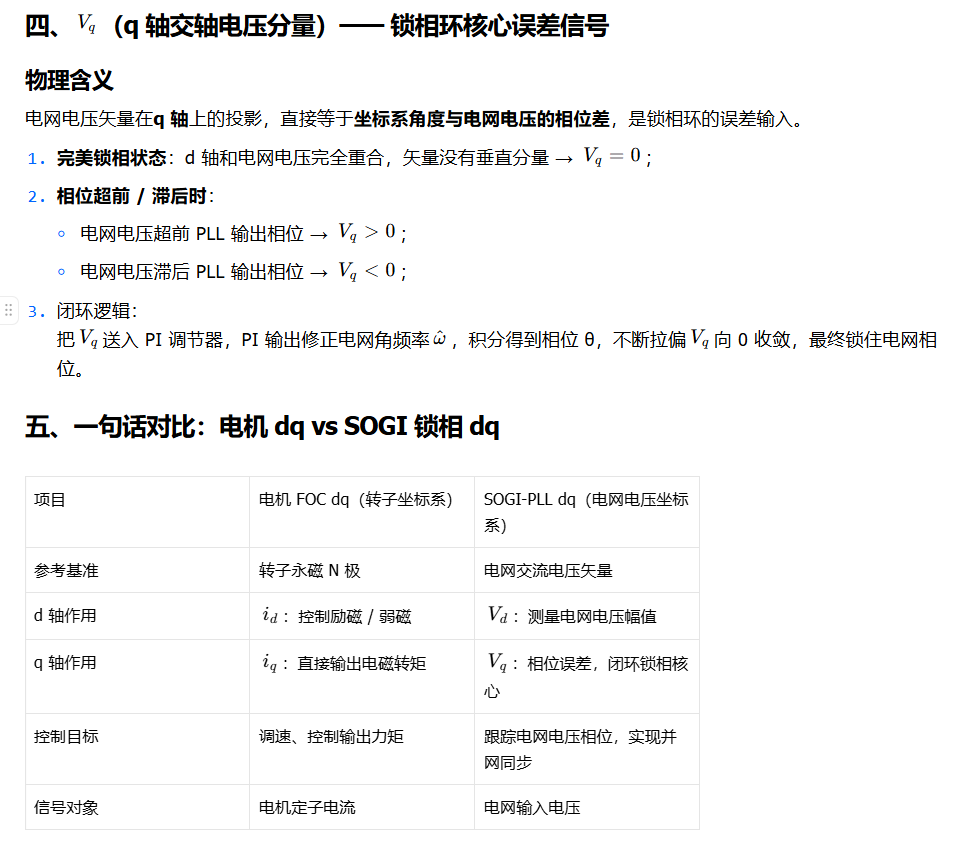

SOGI锁相环输出的D和Q分别指的是什么？

过零锁相、SOGI、单同步坐标系

尽管 ADC 采样可以提供电网波形信息，但它本身无法提供稳定、抗干扰的相位信息，而 PLL 能够精准提取基波相位、跟踪频率变化，并确保逆变器与电网保持严格同步。因此，在并网逆变器设计中，PLL 仍然是必不可少的核心组件。

本文深入剖析了SOGI-PLL锁相环的设计原理，重点阐述了如何通过二阶广义积分器(SOGI)从单相电压生成正交信号，并利用Park变换和PI调节器实现精准的电网相位跟踪。文章详细探讨了阻尼因子k的调试权衡、坐标变换的物理意义以及PI参数整定的实践经验，为单相并网系统提供了稳定的相位同步解决方案。

摘要：SOGI结构通过带通和低通滤波器生成正交信号（α/β轴），用于实现锁相环(PLL)。Park变换将静止坐标系的交流信号转换为旋转坐标系的直流信号(Vd,Vq)，其中Vq反映相位误差。通过PI调节器控制Vq=0实现锁相，PI输出角速度经积分得到相位。SOGI参数k影响带宽和响应速度，通常取k=√2以平衡选择性和动态性能。离散化推荐采用双线性变换方法。该结构可有效实现电网同步，在单相逆变器控制中具有重要应用。

本文详细介绍了SOGI-PLL数字锁相环的开发实战，从仿真建模到C代码实现，重点解析了其通过二阶广义积分器(SOGI)生成正交信号，结合PARK变换和PI控制器实现精准相位追踪的原理。文章提供了在单片机上的具体代码实现和调试技巧，帮助开发者解决电力电子控制系统中的相位同步难题。

SOGI-PLL锁相环+Simulink仿真 【下载地址】SOGI-PLL锁相环Simulink仿真 本仓库提供了一个SOGI-PLL（Second-Order Generalized Integrator - Phase-Locked Loop）锁相环的Simulink仿真模型。SOGI-PLL模型结合了自适应滤波器和...

本文深入解析SOGI-PLL锁相环中Park变换的数学原理与相位误差消除机制。通过二阶广义积分器生成正交信号，结合Park变换将交流信号转换为直流信号，利用vq分量检测相位误差，并通过PI控制器实现精确的相位跟踪与电网同步，特别适用于单相并网逆变器等电力电子应用。

本文详细介绍了SOGI-PLL数字锁相环的开发实战，从Matlab仿真到C代码实现与波形调试。重点解析了SOGI-PLL在电网同步应用中的核心优势，包括精准提取相位频率、强抗干扰能力，并通过STM32单片机开发板实现，提供了完整的代码框架和调试经验，适合电力电子与嵌入式开发者参考。

本文详细介绍了SOGI-PLL数字锁相环的开发实战，从Matlab仿真到ARM单片机C代码实现的全过程。重点解析了SOGI二阶广义积分器生成正交信号的原理，PARK变换的坐标转换，以及如何通过PI调节器实现精准锁相。内容涵盖浮点运算、DSP库调用、定时器中断处理等关键代码实现，并提供了硬件设计要点与调试技巧，助力开发者掌握数字锁相环的核心技术。

本文详细介绍了如何在TMS320F280049C DSP上实现SOGI-PLL锁相环，包括原理分析、离散化实现、PI系数计算及完整代码解析。通过二阶广义积分器（SOGI）和软件锁相环（SPLL）技术，实现电网同步的高精度控制，适用于数字电源和新能源并网系统。

SOGI-PLL锁相环Simulink仿真：电力系统相位与频率检测的利器 【下载地址】SOGI-PLL锁相环Simulink仿真 本仓库提供了一个SOGI-PLL（Second-Order Generalized Integrator - Phase-Locked Loop）锁相环的Simulink仿真模型。SOGI-P...

本文研究了基于二阶广义积分器（SOGI）的单相锁相环设计。针对单相系统缺乏正交分量的问题，采用SOGI作为正交信号发生器来构造虚拟正交信号。文章详细分析了SOGI的结构特性、传递函数及其离散化实现方法，并通过MATLAB仿真验证了其鲁棒性。结果表明，SOGI-QSG能够有效滤除谐波干扰，保持输入与输出信号的正交关系。仿真测试证实该锁相环具有快速准确的锁相性能。文中给出了关键参数整定方法和代码实现细节，并提供了开源仿真文件供读者参考。

本文详细介绍了SOGI-PLL数字锁相环的开发实战，从仿真建模到单片机C代码实现。重点解析了SOGI-PLL在电网同步中的核心作用，通过Matlab仿真和STM32实战代码，展示了如何实现高精度相位跟踪，并提供了硬件设计、调试技巧及常见问题解决方案。

也就是上面的A相，BC相就是在它的基础上加减2π/3.而如果你是用了dq坐标系的wt那么就是说,你输出的正弦波合成矢量是与d轴对齐的.然后再根据上面推导的,如果是使用cos型帕克变换就要用cos型三相分量.现在你的输出向量就是d轴,那么在dq坐标系下,参考信号向量与d轴的偏差相位就是他们实际差的相位.而为了同频同相,那么就要使得参考信号在q轴上的分量为0.如果系统输出是三相平衡（每相相差120°），那么可以用坐标变换将原本的三相的坐标系（三相正弦是按时间变化的），变换成两相，且值是稳定的。

本文深入解析了单相逆变器并网系统中锁相环（PLL）的核心挑战，并重点介绍了二阶广义积分器（SOGI）算法的原理。SOGI能从单一电压信号中生成正交信号，为单相系统实现精准锁相提供关键输入。文章通过详细的Simulink仿真步骤，指导读者从零搭建SOGI模块，并将其集成到完整的锁相环与电流环控制系统中，最终实现逆变器输出电流与电网电压的同步，完成并网控制仿真实战。

电流采样电路用了霍尔传感器+运放调理，关键是要把运放的偏置电压校准干净，不然锁相的时候会出现蜜汁相位偏移。最近在搞STM32F3的并网逆变项目，发现SOGI-PLL这个锁相方案真是电网同步的"救星"。咱们先来扒一扒这个方案的硬件设计，看看电流环和锁相环是怎么狼狈为奸...哦不，完美配合的。stm32F3平台，基于sogi pll锁相环的并网逆变资料，含原理图和代码。stm32F3平台，基于sogi pll锁相环的并网逆变资料，含原理图和代码。并网瞬间的软启动策略是成败关键。代码里最带劲的是SOGI的实现。

本文深入探讨了PWM整流软件核心，详细解析了SOGI锁相环与PR电流环的C语言实现方法。通过精准的电网相位捕获和无静差跟踪技术，构建了抗干扰性强、动态响应快的数字控制系统，并附有实用代码示例和调试经验，帮助工程师避免设备损坏风险。

本文深入探讨了基于二阶广义积分器（SOGI）的单相逆变器并网锁相技术。通过剖析SOGI原理，构建锁相环结构，并利用Simulink进行仿真，详细展示了如何实现电网电压相位的精准跟踪，从而确保逆变器输出与电网同步，实现安全、高效的能量馈入。
