VGA成像原理与简单实现

VGA系列文章目录：
（1）VGA成像原理与简单实现
（2）VGA显示板级验证
（3）VGA显示-多分辨率输入
（4）串口发送+RAM+VGA传图

前言

本篇文章简单记录VGA成像原理与时序解析，使用Verilog初步实现。如有错误，还请批评指正，谢谢。

提示：以下是本篇文章正文内容，下面案例可供参考

一、VGA成像原理

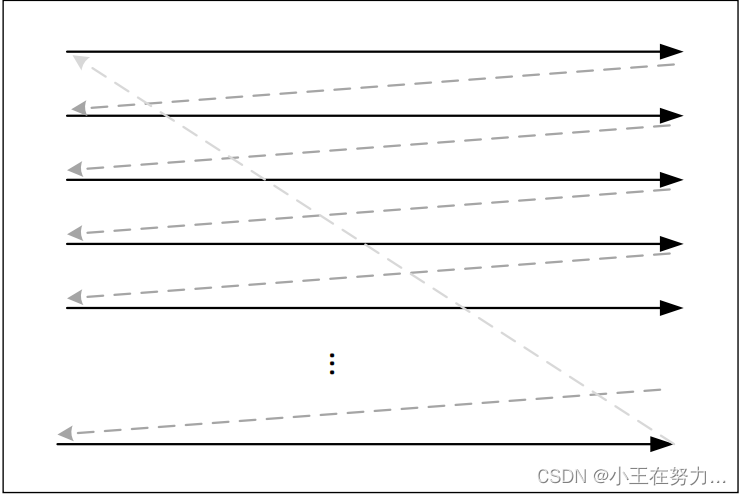

在 VGA 标准兴起的时候，常见的彩色显示器一般由 CRT（阴极射线管）构成，色彩是由 RGB 三基色组成。显示是用逐行扫描的方式解决。阴极射线枪发出的电子束打在涂有荧光粉的荧光屏上，产生 RGB 三基色，合成一个彩色像素，扫描从屏幕的左上方开始，从左到右，从上到下进行扫描，每扫完一行，电子束都回到屏幕的下一行左边的起始位置。

在这期间，CRT 对电子束进行消隐。每行结束时，用行同步信号进行行同步；扫描完所有行，用场同步信号进行场同步，并使扫描回到屏幕的左上方。同时进行场消隐，预备下一场的扫描。

二、VGA成像时序详解

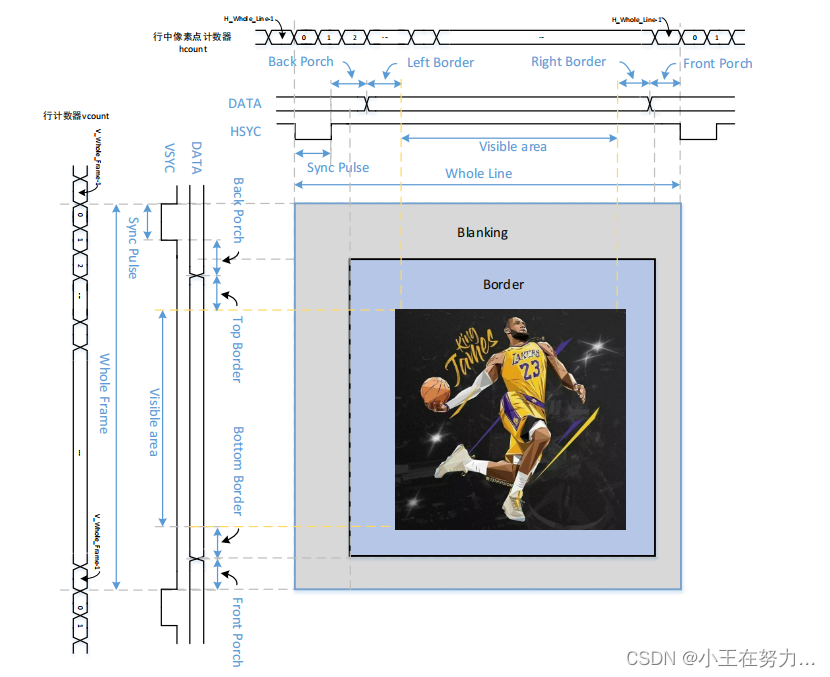

1.下图为VGA成像的综合时序：下图中，黑底的JAMES人物图像就是我们希望显示的图像内容。我们的目的就是要让该图像恰好完全显示在显示器上。而 CRT 显示器是基于电子枪的，通过电子轰击荧光粉来产生明暗不同的亮度，从而实现图像线索。所以这一幅图像，可以理解为横向的很多行图像向下依次平铺构成的，而每一行图像，又可以理解为由多个像素点从左向右依次平铺构成的。电子枪每次只能点亮一个点上的荧光粉，所以需要像我们人眼看文章一样，从左向右一个字一个字的看，看完一行内容后，再把视线回到左侧，另起一行开始看，这也就是 CRT 的成像方式。

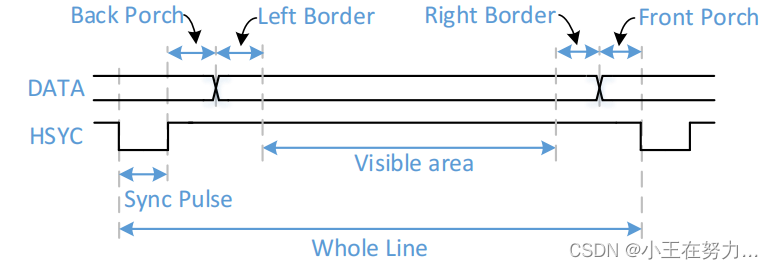

2.行扫描：虽然扫描的时候是按照一行一行的方式进行的，但不是扫描完一行有效数据段之后就立马返回，而是会继续向右扫描一段区域，这个区域称为右边界区域( horizontal right border )，该区域己经不在有效的显示范围内，如果从物理结构的角度来说，这一段对应的荧光屏玻璃上就不再有荧光粉了，但是电子枪还在继续向右走，大家可以形象理解为显示器右边的黑边。同样的，显示器左边也有这样一段黑边，在开始显示有效数据之前，电子枪扫描到的这段区城同样也是没有荧光粉的，不会显示图像，这个区城称为左边界区域（ horizontal left border )。

当电子枪扫描一行图像到达荧光屏的最右端后，其并不会自动回到最左边准备下一行，而是需要有一个通知信号，通知其回去，这个通知信号就是行同步信号脉冲（ horizontal sync pulse )。行同步信号是一个脉冲，当该脉冲出现后，电子枪的指向会在一定时间内从最右侧回到显示屏的最左侧。而这个回去的过程需要耗费一定的时间，这个时间就称为 （horizontal back porch） 。这也是这个名词中 back 的意义所在，即出现行同步信号后，电子尬从显示屏最石侧回到最左侧的时间。当电子枪扫描过了右侧没有荧光粉的区城后还没有收到回到最左侧的命令（行同步信号脉冲）之前，电子枪需要关闭以实现消隐，这个消隐的时间段就称为 （horizontal front porch）,直观一点理解就是完成了一行图像的扫描，但还没收到回到最左侧命令之前的一段时间。

3.场扫描：场扫描与行扫描原理类似。
