本文介绍如何使用Leaflet结合GeoServer的WFS服务实现地图图层的新增功能。重点讲解了通过POST方法发送请求参数，并采用XML形式进行图层的增加、删除及修改操作的方法。此外还展示了如何利用Leaflet插件绘制图形并获取空间信息。

前言

leaflet 入门开发系列环境知识点了解：
leaflet api文档介绍，详细介绍 leaflet 每个类的函数以及属性等等
leaflet 在线例子
leaflet 插件，leaflet 的插件库，非常有用

内容概览

leaflet结合geoserver利用WFS服务实现图层新增
源代码demo下载

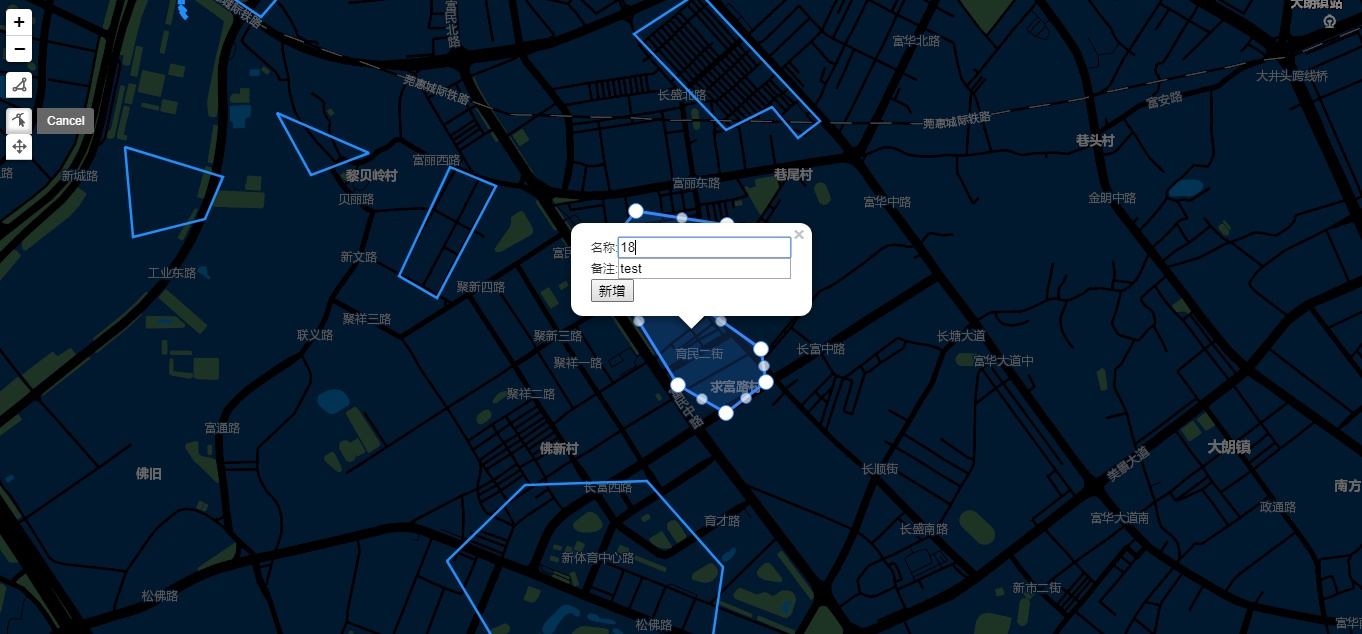

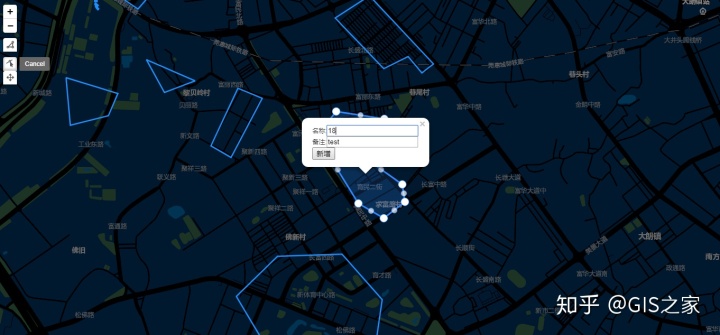

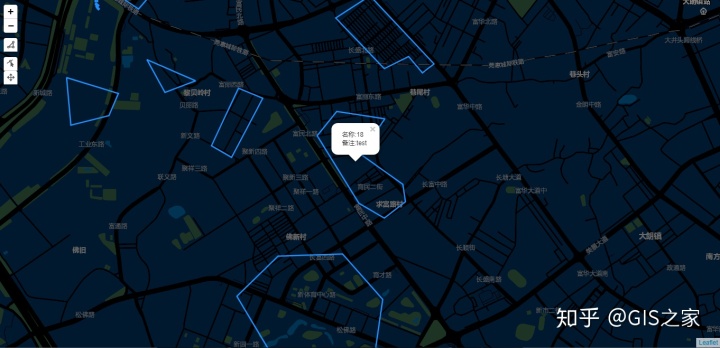

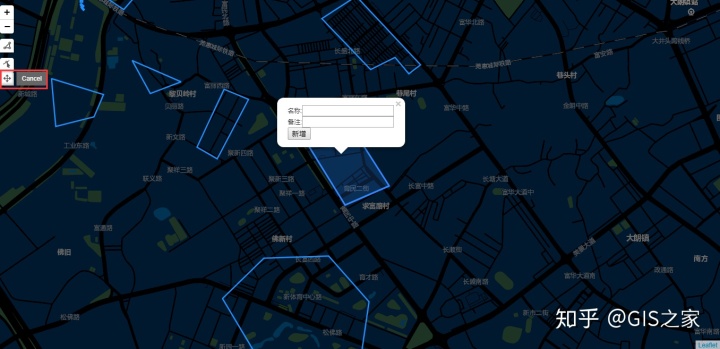

效果图如下：

本篇主要是leaflet通过调用geoserver发布的地图服务WFS来达到图层新增记录的目的。与GeoServer的WFS进行基于Rest交互关键就在于请求参数，值得注意的是这些请求最好采用POST方法发送。查询可以采用json，但增加，删除，修改都只能采用XML形式Transaction。最后利用leaflet来叠加显示在地图上展示。

用leaflet插件绘制图形工具draw的新增图形以及回调函数获取绘制图形空间信息，绘制工具的github地址：

https://github.com/geoman-io/leaflet-geomangithub.com

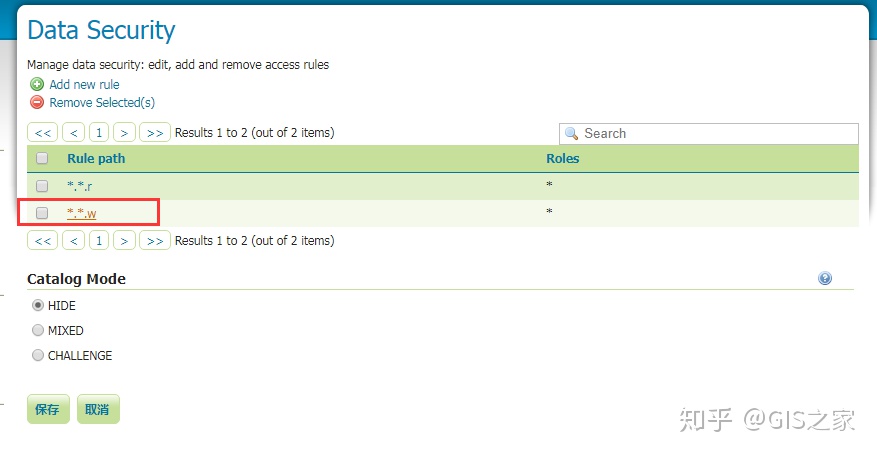

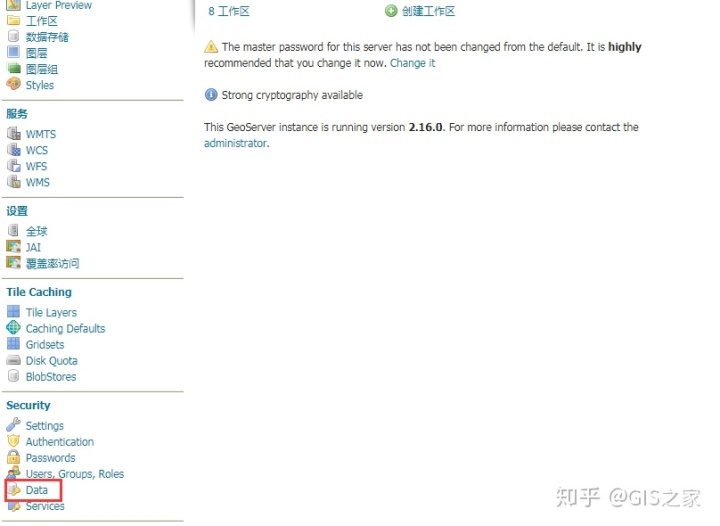

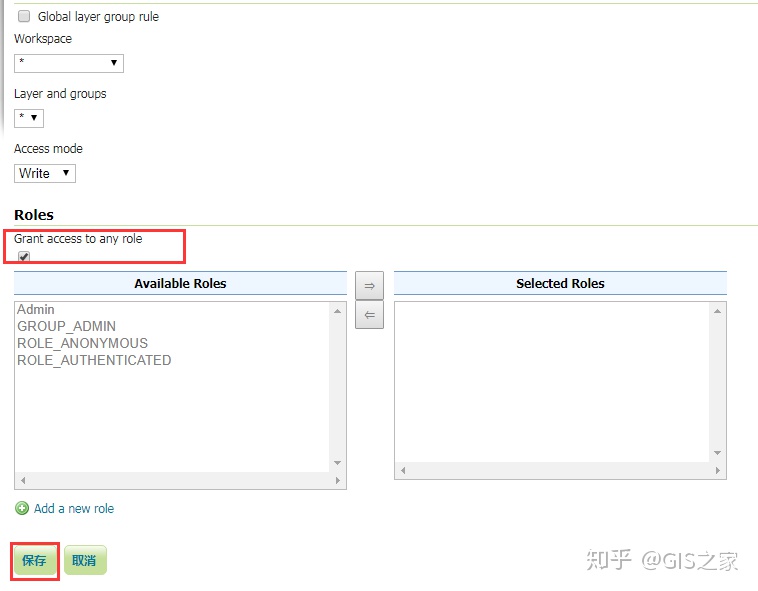

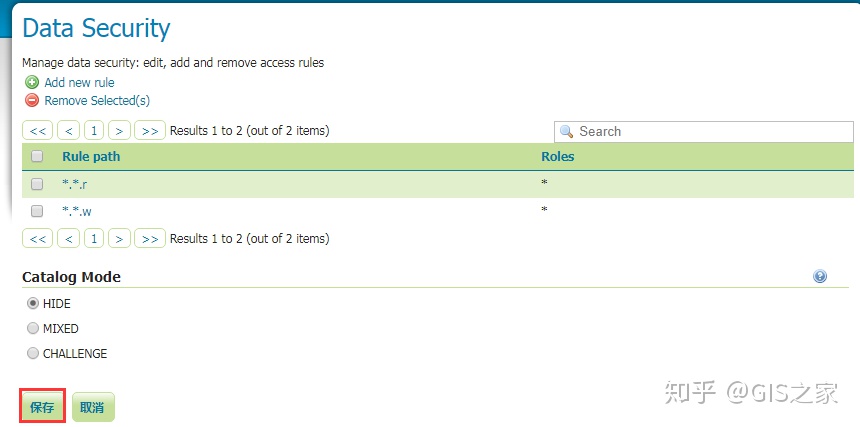

geoserver默认WFS服务是没有编辑操作权限的，所以需要在geoserver设置权限，允许编辑操作才行，截图如下：

部分核心代码：

 //绘制工具draw
  map.pm.addControls({
 position: 'topleft',
 drawCircle: false,
 drawMarker:false,
 drawCircleMarker:false,
 drawPolyline:false,
 drawRectangle:false,
 cutPolygon:false,
 removalMode:false
  });

//绘制图形之前
  map.on('pm:drawstart', e => {
 if(geojsonLayer){
         map.removeLayer(geojsonLayer);
         geojsonLayer = null;
     }
  });

  map.on('pm:create', e => {
 //console.log(e);
    geojsonLayer = e.layer;
    geojsonLayer.addTo(map);
    e.layer.unbindPopup();
 var elements = '<span>名称:</span><input type="text" id="estate_num" /></br><span>备注:</span><input type="text" id="holder_nam" /></br><button type="button" id="addBtn">新增</button>';
    e.layer.on('popupopen', function(e){
        $("#addBtn").click(function(){
 if(geojsonLayer){
 //构造polygon
 var polygon = '';
 var data = geojsonLayer.toGeoJSON().geometry.coordinates[0];
 for(var i=0;i<data.length;i++){
 var item = data[i];
                  polygon += item[0] + ',' + item[1] + ' ' ;
              }
              polygon += data[0][0] + ',' + data[0][1];
              addLayers(polygon,$("#estate_num").val(),$("#holder_nam").val(),callbackAddLayersWFSService);
          }
        });
    });
    e.layer.bindPopup(elements).openPopup(e.latlng);
  });

图层新增函数

 /*图层新增
   *@method addLayers
   *@param polygon 图形
   *@param fieldValue1 字段1值
   *@param fieldValue2 字段2值
   *@return callback
   */
 function addLayers(polygon,fieldValue1,fieldValue2, callback){
 var xml = '<wfs:Transaction service="WFS" version="1.0.0"    xmlns:opengis="http://webgis.com"    xmlns:wfs="http://www.opengis.net/wfs"    xmlns:ogc="http://www.opengis.net/ogc"   xmlns:gml="http://www.opengis.net/gml"   xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"    xsi:schemaLocation="http://www.opengis.net/wfs   http://schemas.opengis.net/wfs/1.0.0/WFS-basic.xsd">';
    xml += '<wfs:Insert handle="WebGIS">';
    xml += '<opengis:testLayer>';
    xml += '<opengis:the_geom>';
    xml += '<gml:MultiPolygon srsName="EPSG:4326">';
    xml += '<gml:polygonMember>';
    xml += '<gml:Polygon>';
    xml += '<gml:outerBoundaryIs>';
    xml += '<gml:LinearRing>';
    xml += '<gml:coordinates decimal="." cs="," ts=" ">' + polygon + '</gml:coordinates>';
    xml += '</gml:LinearRing>';
    xml += '</gml:outerBoundaryIs>';
    xml += '</gml:Polygon>';
    xml += '</gml:polygonMember>';
    xml += '</gml:MultiPolygon>';
    xml += '</opengis:the_geom>';
    xml += '<opengis:estate_num>' + fieldValue1 + '</opengis:estate_num>';
    xml += '<opengis:holder_nam>' + fieldValue2 + '</opengis:holder_nam>';
    xml += '</opengis:testLayer>';
    xml += '</wfs:Insert>';
    xml += '</wfs:Transaction>';

    $.ajax({
        url: geoserverUrl+'/wfs',
        async: true,
        data:xml,
        type:'Post',
        contentType: 'text/xml',
        success(result) {
            callback(result);
        },
        error(err) {
            console.log(err);
        }
    })
  }

几点说明：
1.xmlns:opengis="http://webgis.com"，geoserver工作区的url；
