简介

RAID出现的目的是为了数据的冗余，或者性能的提升，或者两者兼顾。早期想实现这样的功能，可能需要购买一些基于大型机(mainframe)的设备，但是价格过于昂贵，后来就有些人发明了RAID技术将多块廉价的磁盘组合在了一起，实现了和大型机设备同等的功能。

RAID，早期的全称是冗余廉价磁盘阵列(Redundant Array of Inexpensive Disks)，主要是相比于以往的昂贵的SLED(Single Large Expensive Disk)，后改名为冗余独立磁盘阵列(Redundant Array of Independent Disks)，毕竟现在的RAID控制卡也已经不便宜了。

基于不同级别的冗余和性能要求，RAID有不同的级别(level)。不同的级别也决定了可靠性(reliability)、可用性(availability)、性能(performance)和容量(capacity)的不同。

许多RAID级别采用了一种错误保护机制，叫做奇偶校验(parity)。大部分情况使用的是异或运算(XOR)，不过RAID 6则使用了两种独立的奇偶校验方法。

不同的RAID级别，使用不同的数字来表示，例如RAID 0、RAID 1等等。

RAID级别按照种类划分有标准(standard)级别、嵌套/混合(nested/hybrid)级别和非标准(non-standard)级别。RAID级别是由SINA(Storage Networking Industry Association)组织所定义的。

接下来我们就来一一介绍这几种RAID。

标准级别

RAID 0

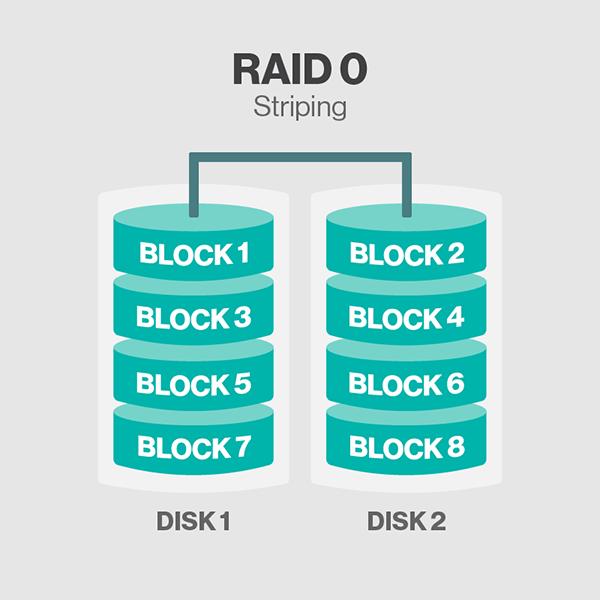

基于striping方式(data striping是一种切割逻辑上连续数据的技术，例如切割文件，使得连续的片段可以被存储在不同的物理存储设备上。)来组织数据，不具备镜像(mirror，即数据冗余)和校验的功能。如图所示。

一个文件会被切割成多个block，假设有8个，有A1~A8表示，那么会依次存入阵列中的每个磁盘当中。

优点：

读写性能提升，理论上有n块磁盘，就可以带来n倍的性能提升，因为读写是并行的。
存储容量提升，阵列总容量为n块磁盘之和。如果磁盘的容量不是相等的，则总容量为n倍的最小磁盘容量。其他RAID级别遇到磁盘容量不同的时候，也是以最小磁盘容量为准。接下来我们假设所有RAID的磁盘容量都是相同的，一般在生产环境中，阵列中的磁盘的容量、型号等也都会是一模一样的。

缺点：

没有数据冗余能力，1块硬盘损坏则整个RAID无法使用，数据全部丢失。并且随着阵列中磁盘数量的增加，发生损坏的概率就越大。
没有校验能力，无法基于校验码进行数据恢复。

其他：

至少需要2块硬盘。

RAID 1

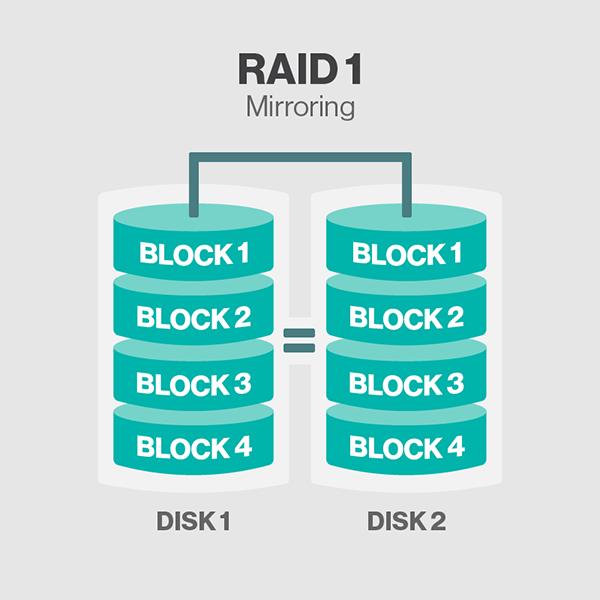

基于镜像(mirroring)的方式，当写入数据的时候，会同时写入每个磁盘设备。

优点：

具备数据冗余能力，只要阵列中还有一块硬盘处于工作状态，那么整个阵列就依然可用。
读性能提升，如果RAID控制器足够强大，则读性能可接近于RAID 0，不过实际实现中，应该无法达到。

缺点：

写性能下降。由于同一个block的数据需要被写入阵列中的每一个磁盘中，因此写性能下降。磁盘数越多，写性能下降越多。最慢的磁盘会限制整个阵列的写性能。
没有校验能力，无法基于校验码进行数据恢复。

其他：

存储容量保持不变。总容量为单块磁盘容量。
至少需要2块磁盘。

RAID 2

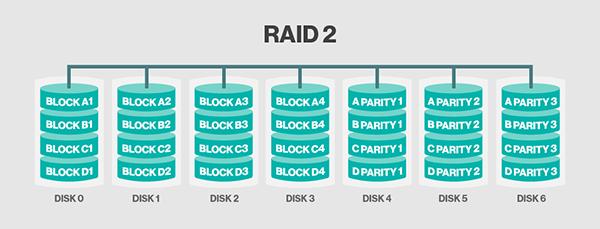

数据的组织方式类似RAID 0，通过striping技术以位(bit)为单位将数据切割至多块磁盘上。使用汉明码(hamming-code)作为校验码，具备数据恢复能力，但是需要多块磁盘作为校验盘。所有磁盘的主轴旋转是同步的。

目前已被弃用！！！

RAID 3

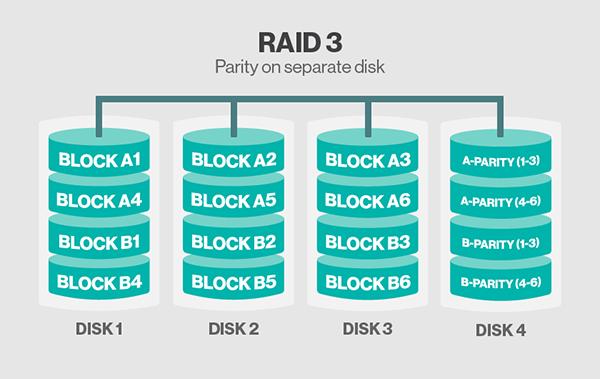

类似RAID 2。区别在于RAID 3是基于字节(byte)级别，使用非汉明码的校验码，所以校验码只需存储在一块磁盘中。

目前已被弃用！！！

RAID 4

类似于RAID 2和3。区别在于RAID 4是基于块(block)级别，校验码存储在一块磁盘上。RAID 4相对于2和3的最大优点在于I/O并行性(parallelism)：在2和3中，一次简单的读操作会从阵列中的所有磁盘读取数据，而4则不需要。

由于只有一块校验盘，每次写入数据的时候需要计算校验码，随着磁盘数的增加，校验盘的性能会成为整个阵列的瓶颈。

目前RAID 4的实现大部分已被私有技术RAID DP所取代，RAID DP使用了两块校验盘。

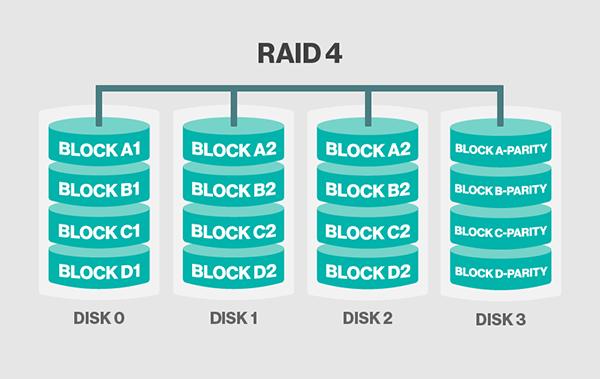

注意：图片可能有点错误，DISK 2中存储的应该是BLOCK A3、B3、C3和D3的数据。

优点：

读写性能提升，读性能理论为n倍的数据盘，写性能理论小于n倍的数据盘且随着数据盘的增加，写性能越来越受制于校验盘。
具有数据恢复能力。
存储容量提升，为磁盘总容量减去校验盘容量(n-1)。

缺点：

无镜像能力，虽然存在数据恢复能力，但是数据盘损坏后，基于校验码恢复数据会有额外的计算开销。
校验盘瓶颈问题。

其他：

至少需要3块磁盘。

RAID 5

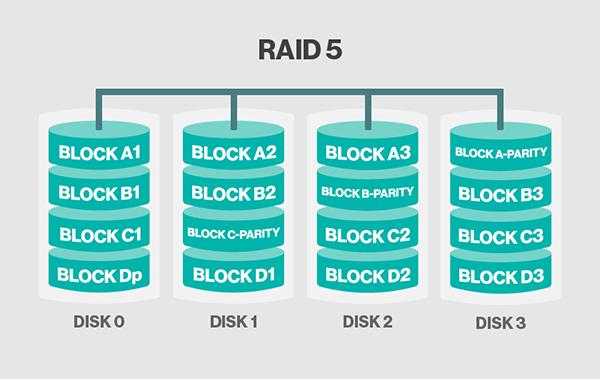

类似于RAID 4，RAID 5基于块(block)级别切割数据至多个磁盘，同样具备校验码。但是，最大的区别在于RAID 5的校验码不是存放在专门的磁盘上，而是分布式地存储在阵列中的每个磁盘中，这就解决了RAID 4的写性能受制于校验盘的问题了。截止目前，涉及校验的RAID，它们的校验码都是只计算一次并保留一份，这也叫做“单校验概念”(single-parity concept)。像这类单校验的设计，当阵列越来越庞大的时候，容易受到系统故障的影响，这里的系统故障指的是磁盘损坏阵列重建(rebuild)时间以及重建期二次磁盘损坏几率。详见：Increasing rebuild time and failure probability

优点：

读写性能提升，理论为n倍的磁盘，解决了RAID 4中的校验盘瓶颈问题。
具有数据恢复能力。
存储容量提升，为磁盘总容量减去校验码占用容量(n-1)，校验码占用的容量约为一个磁盘容量。

缺点：

无镜像能力，虽然存在数据恢复能力，但是数据盘损坏后，基于校验码恢复数据会有额外的计算开销。
单校验问题，此前的所有具备校验能力的RAID亦均有此问题。

其他：

至少需要3块磁盘。

RAID 6

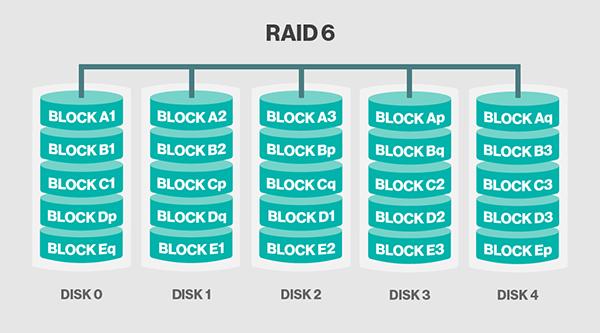

类似于RAID 5，RAID 6基于块(block)级别切割数据至多个磁盘，具备分布式校验码。只不过是使用了双校验码(double-parity)机制。双校验支持损坏至多2块磁盘。这使得更大的RAID阵列更加实用，尤其对于高可用系统，因为大容量的阵列需要更长的时间重建。至少需要4块磁盘。和RAID 5一样，单块磁盘故障会降低整体阵列性能，直到故障盘被替换。如果磁盘的容量和阵列的容量越大的话，那么越应该考虑使用RAID 6来替代RAID 5。RAID 10同样也最小化了这些问题。

优点：

读写性能提升，写性能可能稍微逊色于RAID 5，因为要计算2种校验码。
具备数据恢复能力，允许损坏至多2块磁盘。
存储容量提升，n-1。
新增双校验机制，解决单校验的问题，此类设计更适合支持大容量阵列并提高其可用性。

缺点：

必须牺牲2块磁盘的容量存放校验码。
无镜像能力，虽然存在数据恢复能力，但是数据盘损坏后，基于校验码恢复数据会有额外的计算开销。不过双校验应该可以加快数据恢复的时间。

其他：

至少需要4块磁盘。

嵌套级别

RAID中的每个元素(组成成分)，可以是独立磁盘，也可以是一个RAID阵列。对于后者，我们称之为RAID嵌套。

RAID 01

也叫作RAID 0+1或者RAID 0&1，先将磁盘制作成RAID 0，再将每个RAID 0组合成RAID 1。如图所示。

任何一块磁盘损坏都会导致其中一个stripe(基于striping技术的RAID 0，也可叫stripe)不可用，此时整个RAID 01阵列实际上就降级为RAID 0阵列了。该阵列相比RAID 10在重建期会遭遇更高的风险，因为它需要读取剩下的stripe中的所有磁盘的所有数据而不是其中一块盘上的所有数据，增加了URE(Unrecoverable Rear Error)的概率并且明显扩大了重建窗口。

至少需要4块磁盘。可以采用更多的磁盘，但是这意味着磁盘故障率也会随之增加，如果阵列只有2个stripe，并且刚好每个stripe各损坏1块磁盘，那么整个阵列就完了。

按照此图示的存储容量为n/2。

因此，RAID 01是不好的，不建议使用。建议使用RAID 10来替代它！！！

RAID 10

也叫作RAID 1+0或者RAID 1&0，先将磁盘制作成RAID 1，再将每个RAID 1组合成RAID 0。如图所示。

这种阵列相对RAID 01可以承受更多的设备损坏，特别是在单个镜像卷中的磁盘数量较多的情况下。

按照此图示的存储容量为n/2。

非RAID架构

关于RAID的常用级别基本已经说明完毕，除了以上几个RAID级别，还有一些并不是基于RAID技术但是也可以将磁盘数据集合起来的技术，这些技术通常只是简单地将磁盘堆叠起来使用而已，并不一定具备像RAID一样的数据冗余和性能提升的功能。

JBOD：Just a Bunch Of Disks。
SPAN or BIG：字面意义，非缩略词。
MAID：Massive Array of Idle Drives。

详见：Non-RAID drive architectures

实现

RAID的实现主要有两种，一种是基于硬件俗称硬RAID，另一种是基于软件俗称软RAID。

硬RAID需要硬件(RAID卡，即RAID控制器)支持，一般是在OS启动之前，在BIOS中进行RAID的相关配置，并且在OS启动之后，会有对应RAID卡厂商的私有软件工具可以进行配置。因为本人没有相关硬RAID配置经验以及这只是实验环境，因此没有硬RAID相关实现的介绍。

软RAID的实现方式也有很多种，一般是基于操作系统的某些特性，例如基于Linux内核的md(Multiple Device)或者OpenBSD的softraid。

本文主要阐述如何基于Linux操作系统实现软RAID。

mdadm

基于Linux的md实现的命令是mdadm，它所支持的RAID级别：LINEAR(类似JBOD)、RAID 0、RAID 1、RAID 4、RAID 5、RAID 6和RAID 10。

OS：CentOS 7.5

mdadm：v4.0

我们的目标是，使用4块1GB的磁盘，创建RAID 5阵列，其中3块作为有效(active)盘，1块作为备用(spare)盘。

创建4块磁盘，分区，文件系统类型为Linux的RAID(ID：fd)。

[root@C7 ~]# fdisk -l | grep -i "raid"/dev/sdb1 2048 2097151 1047552 fd Linux raid autodetect/dev/sdc1 2048 2097151 1047552 fd Linux raid autodetect/dev/sde1 2048 2097151 1047552 fd Linux raid autodetect/dev/sdd1 2048 2097151 1047552 fd Linux raid autodetect

查看内核识别到的分区信息，确保我们刚才所创建的四个磁盘的分区已经被内核识别。

[root@C7 ~]# cat /proc/partitions major minor #blocks name 8 0 20971520 sda 8 1 1048576 sda1 8 2 19921920 sda2 8 16 1048576 sdb 8 17 1047552 sdb1 8 32 1048576 sdc 8 33 1047552 sdc1 11 0 4365312 sr0 8 64 1048576 sde 8 65 1047552 sde1 8 48 1048576 sdd 8 49 1047552 sdd1 253 0 17821696 dm-0 253 1 2097152 dm-1

如果未识别到，则使用partprobe告知内核。警告信息可以忽略。

[root@C7 ~]# partprobe Warning: Unable to open /dev/sr0 read-write (Read-only file system). /dev/sr0 has been opened read-only.

创建磁盘阵列。

[root@C7 ~]# mdadm -C /dev/md0 -l 5 -n 3 -x 1 /dev/sd{b,c,d,e}1mdadm: Defaulting to version 1.2 metadatamdadm: array /dev/md0 started.

查看阵列状态信息

方法一

[root@C7 ~]# cat /proc/mdstat Personalities : [raid6] [raid5] [raid4] md0 : active raid5 sdd1[4] sde1[3](S) sdc1[1] sdb1[0] 2091008 blocks super 1.2 level 5, 512k chunk, algorithm 2 [3/3] [UUU]

阵列创建的过程需要时间，例如写入RAID元数据之类的，想动态查看的话，可以通过watch命令

[root@C7 ~]# watch -n 1 cat /proc/mdstat

方法二

[root@C7 ~]# mdadm -D /dev/md0/dev/md0: Version : 1.2 Creation Time : Wed Apr 3 14:15:55 2019 Raid Level : raid5 # RAID级别 Array Size : 2091008 (2042.00 MiB 2141.19 MB) # 4块磁盘，各1GB，1块备用盘，还有1块盘的容量为校验码，因此阵列可用容量为2GB。 Used Dev Size : 1045504 (1021.00 MiB 1070.60 MB) Raid Devices : 3 Total Devices : 4 Persistence : Superblock is persistent Update Time : Wed Apr 3 14:16:00 2019 State : clean # 阵列的状态，clean表示干净状态，即阵列处于健康工作状态 Active Devices : 3 Working Devices : 4 Failed Devices : 0 Spare Devices : 1 Layout : left-symmetric Chunk Size : 512KConsistency Policy : resync Name : C7:0 (local to host C7) UUID : ebf794e8:8f01958a:f004744b:7be7a8cf # 系统重启后，阵列的设备名称可能不再是/dev/md0，因此可使用UUID来代替设备名称写入/etc/fstab。 Events : 18 Number Major Minor RaidDevice State 0 8 17 0 active sync /dev/sdb1 1 8 33 1 active sync /dev/sdc1 4 8 49 2 active sync /dev/sdd1 3 8 65 - spare /dev/sde1

格式化RAID设备并挂载使用

[root@C7 ~]# mkfs -t xfs /dev/md0meta-data=/dev/md0 isize=512 agcount=8, agsize=65408 blks = sectsz=512 attr=2, projid32bit=1 = crc=1 finobt=0, sparse=0data = bsize=4096 blocks=522752, imaxpct=25 = sunit=128 swidth=256 blksnaming =version 2 bsize=4096 ascii-ci=0 ftype=1log =internal log bsize=4096 blocks=2560, version=2 = sectsz=512 sunit=8 blks, lazy-count=1realtime =none extsz=4096 blocks=0, rtextents=0[root@C7 ~]# mkdir /raid_data[root@C7 ~]# mount /dev/md0 /raid_data

创建一个测试的文本文件，输入一些信息。在下文标记阵列中磁盘为faulty状态时，我们可以通过测试此文件是否内容可读取来判断RAID是否可用。

[root@C7 ~]# cat /raid_data/raid.txtthis is a test file for RAID 5 !!!

手动标记阵列中的一块有效磁盘为faulty状态，并观察备用盘是否自动顶替。

[root@C7 ~]# mdadm /dev/md0 -f /dev/sdd1mdadm: set /dev/sdd1 faulty in /dev/md0

再次查看状态会发现一些变化。

[root@C7 ~]# mdadm -D /dev/md0/dev/md0: Version : 1.2 Creation Time : Wed Apr 3 14:15:55 2019 Raid Level : raid5 Array Size : 2091008 (2042.00 MiB 2141.19 MB) Used Dev Size : 1045504 (1021.00 MiB 1070.60 MB) Raid Devices : 3 Total Devices : 4 Persistence : Superblock is persistent Update Time : Wed Apr 3 14:45:28 2019 State : clean, degraded, recovering # 由于磁盘损坏了1块，且存在备用盘。备用盘自动顶替，阵列进入重建期，在重建完成前，阵列处于降级模式工作。重建完毕后，状态又会变回clean了。 Active Devices : 2 Working Devices : 3 Failed Devices : 1 Spare Devices : 1 Layout : left-symmetric Chunk Size : 512KConsistency Policy : resync Rebuild Status : 65% complete # 数据重建进度。 Name : C7:0 (local to host C7) UUID : ebf794e8:8f01958a:f004744b:7be7a8cf Events : 30 Number Major Minor RaidDevice State 0 8 17 0 active sync /dev/sdb1 1 8 33 1 active sync /dev/sdc1 3 8 65 2 spare rebuilding /dev/sde1 4 8 49 - faulty /dev/sdd1

待阵列重建完毕，再标记一块磁盘为faulty状态。

[root@C7 ~]# mdadm /dev/md0 -f /dev/sdc1mdadm: set /dev/sdc1 faulty in /dev/md0

此时我们的阵列，就只能工作于降级模式而无法恢复clean了。

[root@C7 ~]# mdadm -D /dev/md0/dev/md0: Version : 1.2 Creation Time : Wed Apr 3 14:15:55 2019 Raid Level : raid5 Array Size : 2091008 (2042.00 MiB 2141.19 MB) Used Dev Size : 1045504 (1021.00 MiB 1070.60 MB) Raid Devices : 3 Total Devices : 4 Persistence : Superblock is persistent Update Time : Wed Apr 3 14:47:55 2019 State : clean, degraded  Active Devices : 2 Working Devices : 2 Failed Devices : 2 Spare Devices : 0 Layout : left-symmetric Chunk Size : 512KConsistency Policy : resync Name : C7:0 (local to host C7) UUID : ebf794e8:8f01958a:f004744b:7be7a8cf Events : 45 Number Major Minor RaidDevice State 0 8 17 0 active sync /dev/sdb1 - 0 0 1 removed 3 8 65 2 active sync /dev/sde1 1 8 33 - faulty /dev/sdc1 4 8 49 - faulty /dev/sdd1

无论阵列处于重建期或者降级模式，测试文件都是可读的。

如果该阵列不使用了，那么我们应该先卸载阵列，再关闭它。

[root@C7 ~]# umount /dev/md0[root@C7 ~]# mdadm -S /dev/md0mdadm: stopped /dev/md0[root@C7 ~]# mdadm -D /dev/md0mdadm: cannot open /dev/md0: No such file or directory

关闭后，阵列设备文件消失。
