写在前面：

1、常见接口！常见！本文只科普常见的一些接口，那些太老的，比如IDE硬盘接口，PS2串口等，就不会出现啦；

2、自然地，那些比较专业的仪器，比如像光谱仪之类的，它们可能会有自己的接口，需要配合自己的接收端使用，这里也就不讲了。

为了方便大家理解，我将接口分成三类：数据传输类；音视频类和网络类。

数据传输类

说起传输数据，大家首先想到的自然是USB了。USB，全称是Universal Serial Bus，中文叫“通用串行总线”，主要用于传输数据。

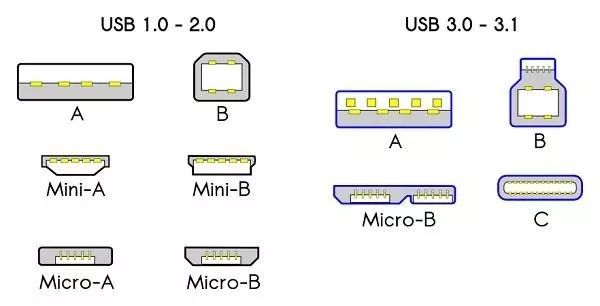

USB接口根据接口形态，可以分成Type-A、B、C三种。

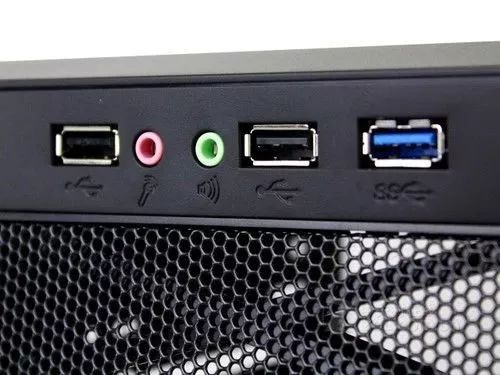

(1)USB Type-A接口

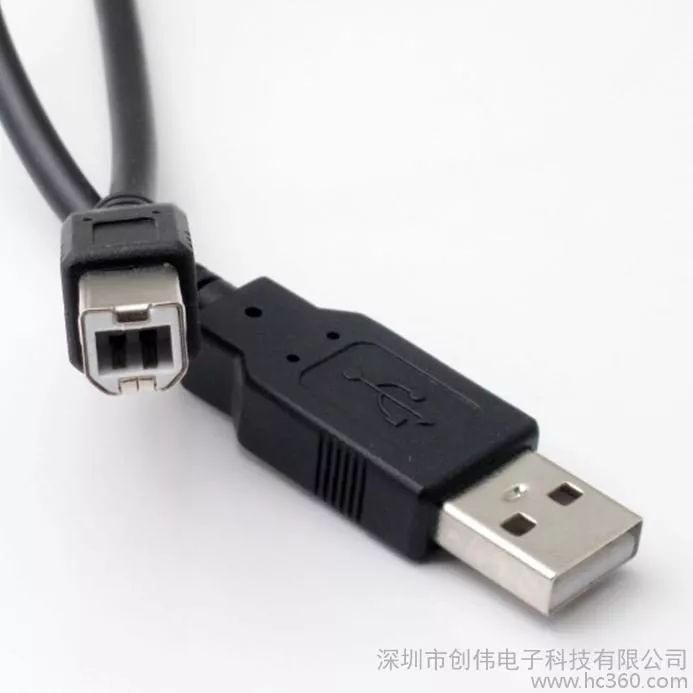

(2)USB Type-B接口

这种相对来说比较少见，主要见于一些打印机上

(3)mini USB接口

在USB1.0时代，曾经出现过多种mini USB接口，Mini USB分为A型，B型和AB型。下图表示mini USB B型的5pin接口：

这种接口曾经大量出现在早期的便携设备中，比如MP3，MP4，电子书，手机等，但是因为接口众多，通用性差，后来逐渐被放弃，现在基本见不到这种接口了。

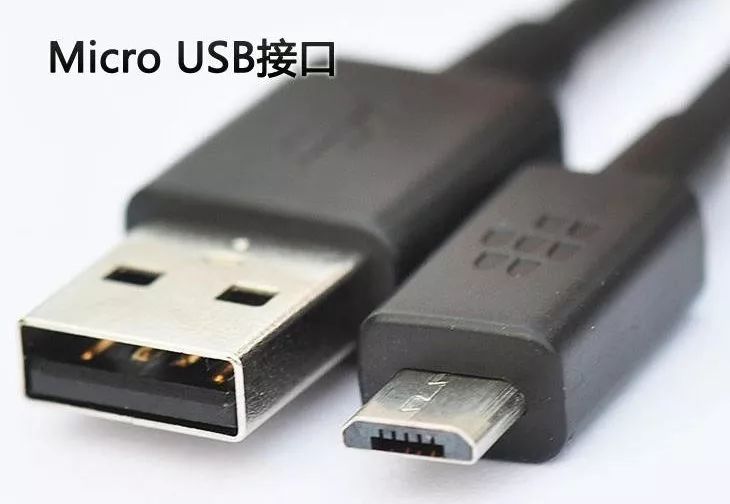

(3)Micro USB接口

这是USB 2.0时代的便携USB接口标准。虽然现在新的手机已经很少有这种接口了，但是不少旧手机还在人们手里使用着，因此现在不少共享充电宝或者共享充电器，仍然保留了这种数据线。此外，目前不少音箱，蓝牙耳机，行车记录仪等设备，仍在使用这种接口。

比Mini USB接口更小，是Mini-USB的下一代规格，Micro系列的独特之处是他们包含了不锈钢外壳，万次插拔不成问题。

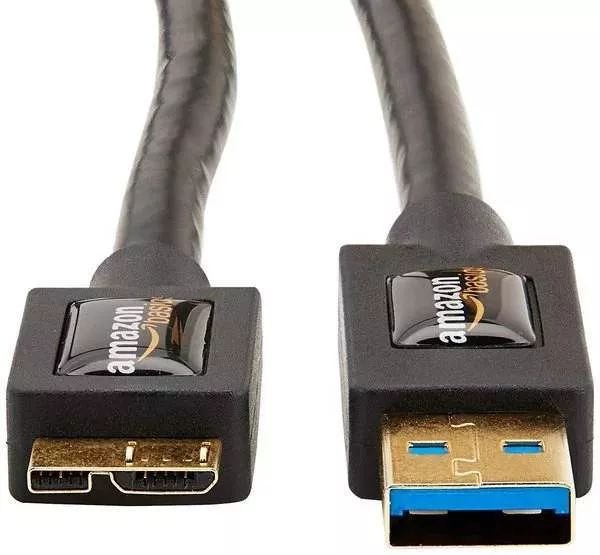

USB 3.0时代，又衍生出一种USB Micro-B接口：

这种接口仍然在移动硬盘、USB分线器等设备上使用。

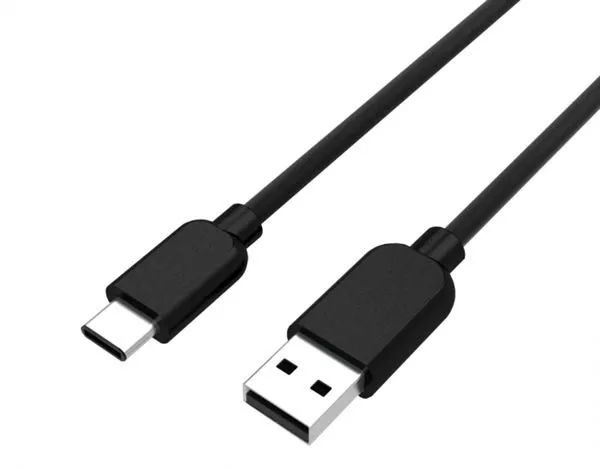

(4)USB Type-C接口

之前用过安卓手机的用户就知道，以前的安卓手机基本都是micro-USB接口的，在充电和传输数据的时候，一定要留意正反，如果一不小心插反了，还“大力出奇迹”怼了进去，最后的结果自然是接口报废。因此，伴随着USB3.1标准，USB type-C接口横空出世。

它是USB标准化组织为了解决USB接口长期以来物理接口规范不统一，电能只能单向传输等弊端而制定的全新接口，它集充电，显示，数据传输等功能于一身。Type-C接口最大的特点是支持正反2个方向插入，正式解决了“USB永远插不准”的世界性难题，正反面随便插。

Type-C接口堪称“多面手”，它既可以充电，也可以传输数据，也可以充当视频线，连接手机/笔记本与显示器，还可以充当音频线，连接耳机。

补充知识：雷电3接口与type-C接口一样的吗？

实际上，雷电3是传输协议，而type-C是接口，协议是USB 3.1 GEN2 Type-C，二者可以共享接口。有的type-C接口也支持雷电3，有的就不行了。

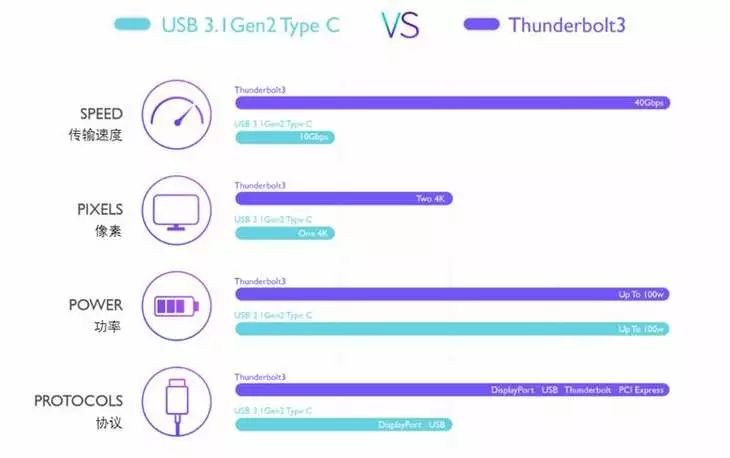

雷电3和USB 3.1 gen2 type-C对比

很显然，雷电3具有更高的带宽，适合连接显示器工作，以及连接显卡坞打游戏。

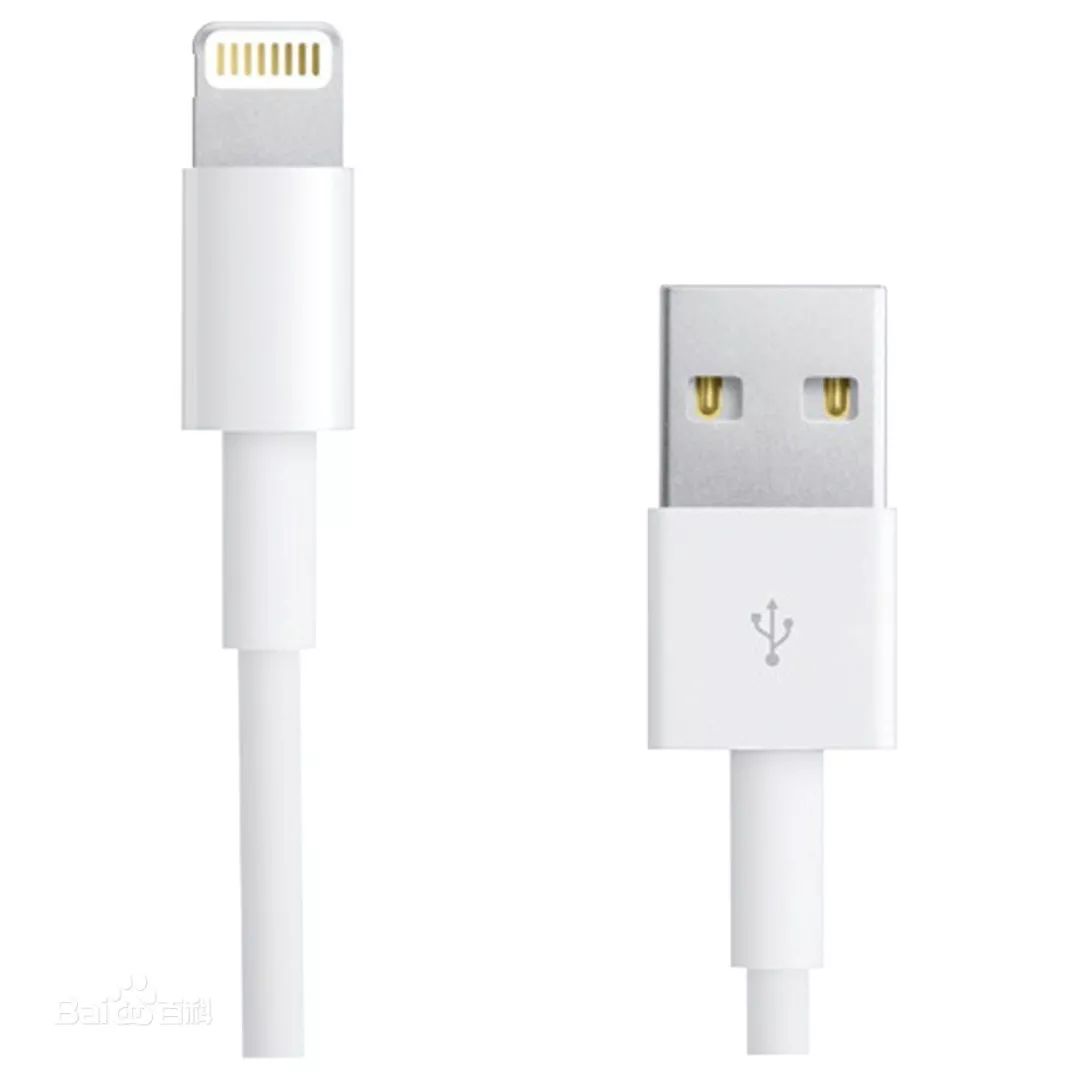

番外篇：苹果Lightning接口

这个接口，相信广大苹果用户自然很熟悉了，它是苹果手机/平板电脑目前最主流的接口。

音视频类接口

我们手里的设备如何连接显示器/投影仪？自然就需要视频连接线了，这里介绍几种常见的视频接口。

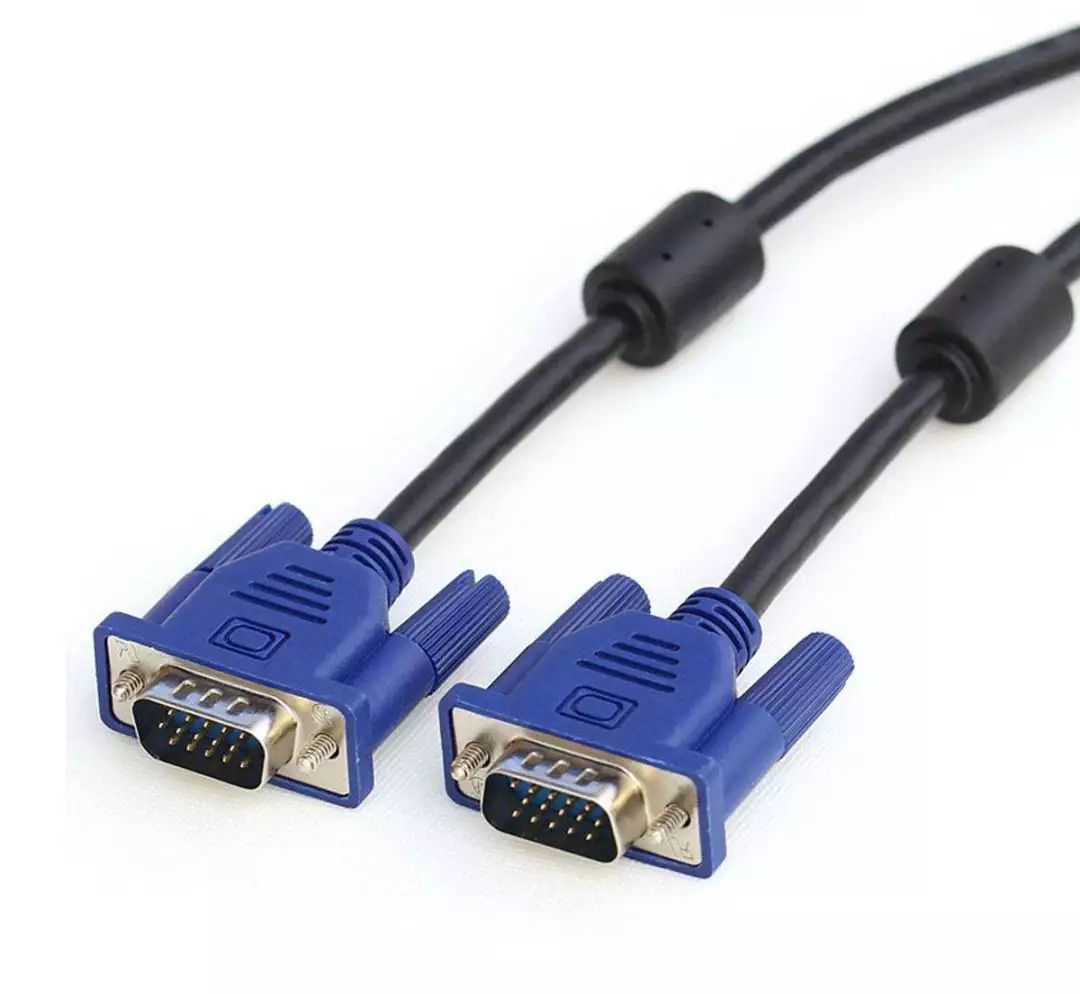

(1)VGA接口

VGA全称“Video Graphics Array”，中文叫视频图形阵列，是一种较老的接口标准。

它具有安装较为麻烦，不支持热插拔和音频传输的缺点，因此新出的显示设备中基本已经没有VGA接口了。

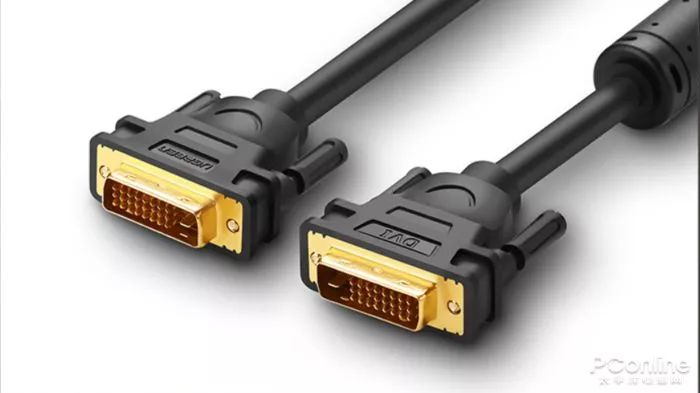

(2)DVI接口

DVI全称Digital Visual Interface，中文称为“数字视频接口”。这是一种视频接口标准。

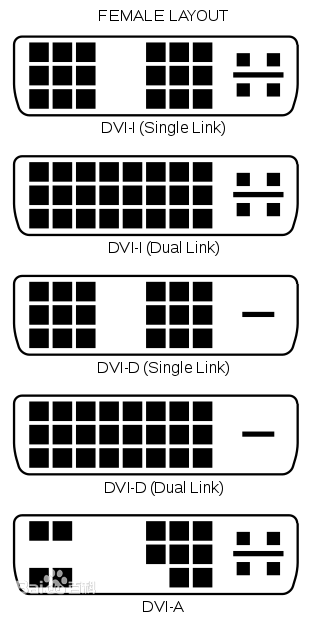

DVI接口还有三种接口类型，分别是DVI-A(模拟式)，DVI-D(数字式)和DVI-I(混合式)。

同样地，这种接口存在着体积庞大的问题，因此现在也在慢慢走向淘汰。

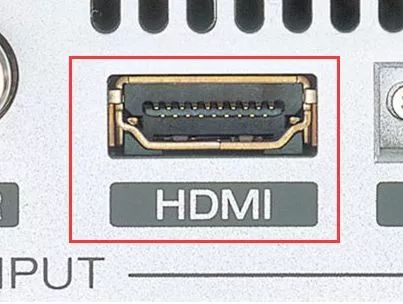

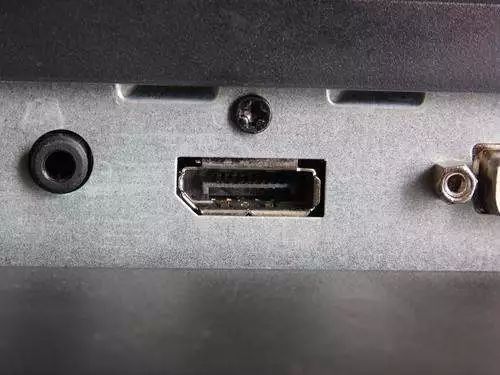

(3)HDMI接口

HDMI全称High Definition Multimedia Interface，中文叫“高清多媒体接口”，它是一种全数字化的音频视频接口，广泛用于机顶盒，电脑，游戏主机中。

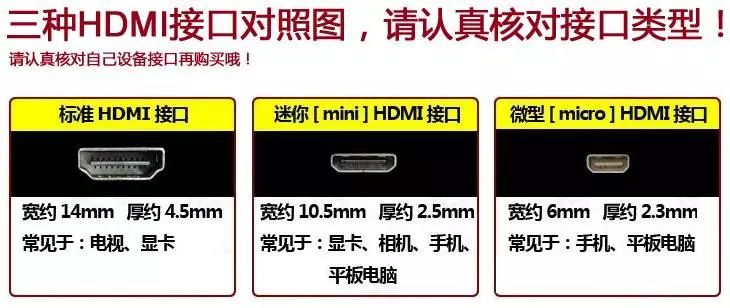

HDMI还衍生出mini HDMI和micro HDMI，能更好地节省空间。

总的来说，HDMI接口略呈等腰梯形

(4)DP接口

DP，全称DisplayPort，它是一种新兴的音视频接口，该接口免认证、免授权金，主要用于视频源与显示器等设备的连接，并也支持携带音频、USB和其他形式的数据。

DP接口，略呈直角梯形

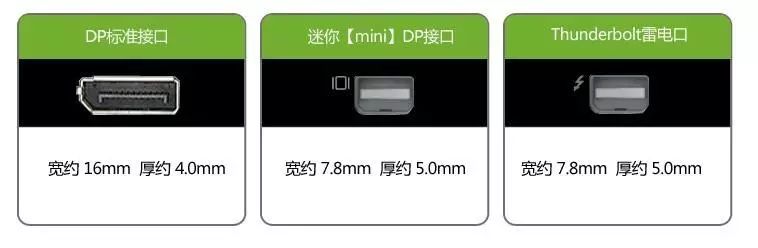

同样地，DP接口也衍生出了mini DP接口，至于雷电接口，这是雷电2协议，集合了DP和PCI Express数据传输，接口同mini DP相同。到了雷电3，进一步与USB整合，才有了现在我们看到的USB+雷电+DP，无所不能的Type-C接口。

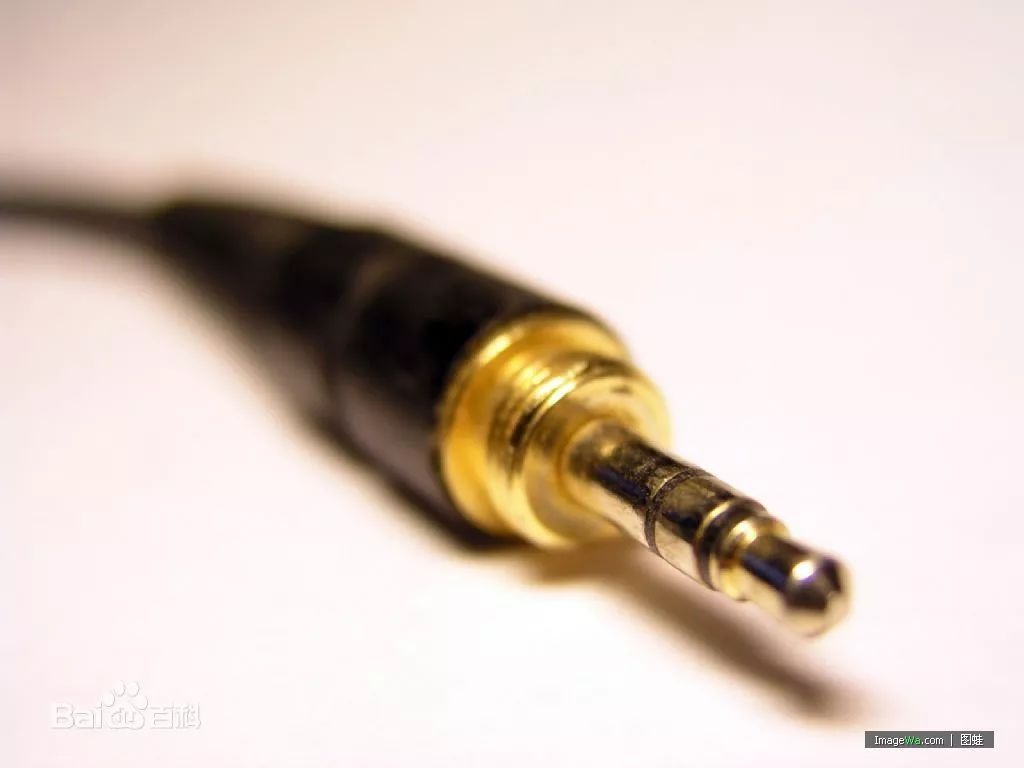

(5)TRS音频接口

同样地，我们身边也存在着大量的音频接口，包括TRS模拟音频接口，RCA“莲花头”，还有各类数字音频接口等，这里就选取最常见的TRS 3.5mm音频接口作简单介绍。

它的接头外观是圆柱体形状，通常有三种尺寸1/4"(6.3mm)、1/8"(3.5mm)、3/32"(2.5mm)，我们最常见的是3.5mm尺寸的接头。

随着现在手机厂商逐渐取消耳机孔，未来这种接口也会慢慢退居二线，逐渐淡出我们的生活。

网络接口

在网络时代，没有网络是万万不行的。涉及到网络，主要有以下两种常见的接口：RJ45和RJ11接口。

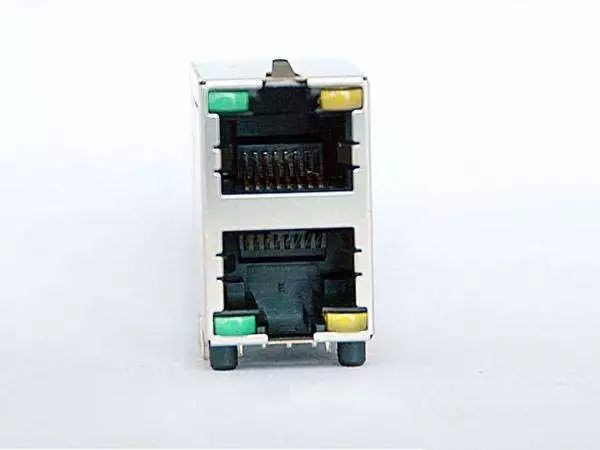

(1)RJ45接口

它由插头(接头、水晶头)和插座(模块)组成，插头有8个凹槽和8个触点。RJ是Registered Jack的缩写，意思是“注册的插座”，我们常用的“网线”“网口”就是RJ45接口。

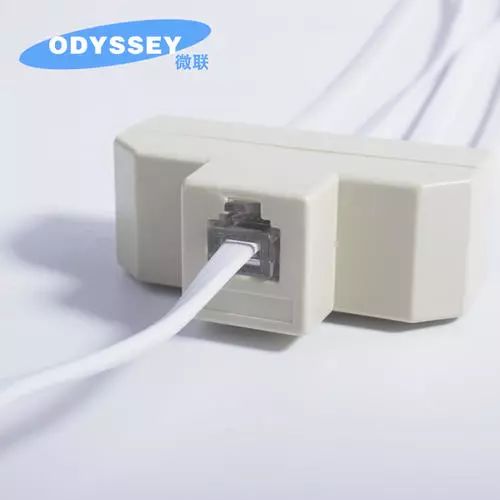

(2)RJ11接口

RJ11，刚听到名字大家可能觉得很陌生，但它就是平常我们说的“电话线”！

它与RJ45接口很类似，不同之处就是只有4根针脚(RJ45是8根)，在早期的ADSL上网中，它主要用来连接modem(“猫”，也就是调制解调器)，但是随着光纤宽带的普及，这种接口也慢慢退出我们的视野，当然了，它仍存在于在固定电话中，依旧活跃在我们的生活中。

本文整理、总结了我们日常生活中常用的各种接口，希望大家以后不再对着种类繁多的接口挠头不已。水平有限，时间有限，文章难免有错漏，还望大家海涵。
