【若依项目-产品经理视角】RuoYi-Vue-Pro 源码拆解：IM 即时通讯模块，一个被低估的「全功能聊天系统」

大家好，我是你们的 RuoYi-Vue-Pro 源码拆解系列作者-腻害兔。今天这一期，我们来啃一块硬骨头——IM 即时通讯模块（yudao-module-im）。

说实话，在开始分析之前，我以为这个模块无非就是「WebSocket 推个消息、数据库存个聊天记录」的玩具级别实现。但当我把 183 个源文件、18 张数据库表、40+ 种消息类型全部读完之后，我只能说：这个 IM 模块的完成度，远超我的预期，甚至在某些设计细节上，比不少商业 IM 产品还要讲究。

废话不多说，直接上干货！

---

一、今日模块概览

一句话总结：yudao-module-im 是一个支持私聊、群聊、频道三种会话模式，内置 40+ 种消息类型、好友关系管理、表情包系统、敏感词过滤、LiveKit 音视频通话、实时统计看板的完整 IM 系统。

它解决的核心问题是：让企业级后台管理系统不再只是「冷冰冰的数据管理工具」，而是具备「人与人实时沟通」能力的现代化协作平台。你可以把它理解为一个「嵌入式企业微信」——虽然不可能做到微信的体量，但在企业内部沟通、客服支持、跨部门协作这些场景下，它已经足够好用了。

---

二、技术选型分析

2.1 实时通信层：WebSocket + 多消息中间件

RuoYi 的 IM 实时推送基于自研的 yudao-spring-boot-starter-websocket 模块，底层使用 Spring 原生的 WebSocket 能力。但真正有意思的是它的 消息分发层设计——支持 4 种 sender 类型：

sender-type	适用场景	底层实现
local	单机部署	内存 Map 存储 Session
redis	小规模集群	Redis Pub/Sub
rocketmq	大规模集群	RocketMQ Topic
rabbitmq	中规模集群	RabbitMQ Exchange
kafka	大数据生态集群	Kafka Topic

为什么这样设计？ 因为 WebSocket Session 是存在单机内存里的。当你的服务从 1 台扩展到 10 台时，用户 A 连在服务器 1 上，用户 B 连在服务器 2 上，B 要给 A 发消息就必须跨服务器推送。这就是消息中间件出场的时候——通过 Pub/Sub 机制，让所有服务器都能收到消息，再各自推送给自己维护的 Session。

为什么不用 Netty？ Netty 确实是 IM 领域的主流选择（比如微信、钉钉的长连接网关都是基于 Netty 自研的），但 Netty 意味着要脱离 Spring 生态，自己搞一套 HTTP + WebSocket 的协议栈。对于 RuoYi 这种「以 Spring Boot 为核心」的项目来说，用原生 WebSocket 是最自然的选择——代价是单机连接数上限不如 Netty，但对于企业级内部 IM 场景（几百到几千人同时在线），完全够用。

划重点： 这个 sender 的抽象设计是一个非常值得学习的架构模式——「本地优先 + 可插拔的分布式扩展」。小项目用 local 零依赖启动，大项目切 MQ 无缝升级，这才是好的框架设计。

2.2 音视频通话层：LiveKit

RTC（实时通信）这块，RuoYi 选了 LiveKit 而不是声网（Agora）或腾讯 TRTC。

LiveKit 是一个开源的 WebRTC 基础设施，支持音视频通话、屏幕共享、房间管理等功能。选择 LiveKit 的核心原因有三个：

1. 开源免费：声网和 TRTC 都是按分钟计费的商业服务，而 LiveKit 可以自建部署，零成本。
2. WebRTC 原生支持：LiveKit 基于 WebRTC 标准协议，前端可以直接用浏览器 API 对接，不需要安装插件。
3. Twirp API + Webhook：LiveKit 提供了标准的 REST API（Twirp 协议）和 Webhook 回调机制，RuoYi 可以方便地创建/结束通话房间、接收通话状态变更事件。

从代码里可以看到，RuoYi 的 LiveKit 集成包括：JWT Token 签发（yudao.im.rtc.apiKey + apiSecret）、Twirp Server API 调用（创建 Room、删除 Room）、Webhook 签名验证（livekit.sha256 HMAC）、以及僵尸通话清理（超过阈值自动结束异常通话）。

如果换成声网/TRTC 会怎样？ 好处是省去了自建 LiveKit Server 的运维成本，坏处是产生了持续的费用依赖，而且和第三方 SDK 的耦合会更紧。对于「企业内部 IM」这个定位来说，LiveKit 自建是更合理的选择。

2.3 消息存储层：三表分离 + 游标拉取

消息存储是 IM 系统最核心的设计决策之一。RuoYi 采用了 三表分离 策略：

表名	用途	特点
im_private_message	私聊消息	按 receiverId 维度存储
im_group_message	群聊消息	按 groupId 维度存储，支持 @、已读回执
im_channel_message	频道消息	按 channelId 维度存储，支持富文本素材

为什么不用一张大表？ 因为三种会话的消息拉取逻辑完全不同。私聊是「拉对方发给我的消息」，群聊是「拉某个群的所有消息」，频道是「拉某个频道的推送内容」。如果放在一张表里，查询条件会越来越复杂，索引也很难设计。

游标拉取（Cursor-based Pull） 是另一个亮点。RuoYi 没有用传统的 offset/limit 分页，而是用 messageId < ? 的游标方式做增量拉取。这样做的好处是：不会因为中间有消息被删除而导致分页错位，也避免了深分页的性能问题。

2.4 敏感词过滤：Guava Cache + houbb 库

敏感词过滤用的是 houbb-sensitive-word 库（基于 DFA/Trie 树算法），配合 Guava LoadingCache 做租户级别的缓存。每 1 分钟异步检查 max(updateTime) 是否有变化，有变化才重新加载。

为什么不用 Elasticsearch 的敏感词方案？ 因为敏感词过滤是一个「高频、低延迟」的操作——每条消息发送前都要过一遍，所以必须在内存中完成。Elasticsearch 的全文检索能力在这里是大材小用，而且延迟不可控。

---

三、需求溯源推演

3.1 谁在什么场景下需要这个模块？

让我们倒推一下这个 IM 模块的产品需求文档（PRD）可能长什么样：

场景一：企业内部沟通

「我们是一个 200 人的制造企业，用了 RuoYi 做 ERP/OA 系统。现在员工要沟通一个问题，还得切到微信或者钉钉。如果系统里直接就有聊天功能，能直接 @同事、发订单截图、甚至开个语音会议，那效率提升太大了。」

场景二：客服支持

「我们是一个 SaaS 平台，客户遇到问题需要在系统里直接联系我们。发邮件太慢，打电话太贵，如果有个在线聊天窗口，客服可以直接看到客户的订单信息，边聊边处理，体验会好很多。」

场景三：跨部门协作

「我们公司有研发、产品、运营、销售四个部门，跨部门协作经常找不到人。如果系统里能看到组织架构、直接发起聊天或群组讨论，比在微信群里翻聊天记录高效多了。」

3.2 功能演进路径

从代码结构来看，这个 IM 模块的演进路径大概是这样的：

V1.0（MVP）：私聊 + 文本消息 → 解决「能聊天」的基本需求 V1.5：群聊 + 群管理 → 解决「多人协作」的需求 V2.0：图片/语音/视频/文件消息 + 表情包 → 解决「富媒体沟通」的需求 V2.5：好友管理 + 好友申请 → 解决「社交关系链」的需求 V3.0：音视频通话（LiveKit） → 解决「面对面沟通」的需求 V3.5：频道 + 素材管理 → 解决「内容分发」的需求 V4.0：敏感词过滤 + 统计看板 → 解决「合规运营」的需求

这个演进路径非常合理——先做核心通信能力，再逐步丰富社交关系和内容管理，最后补上运营和合规工具。

---

四、竞品对标分析

我们把 RuoYi 的 IM 模块和几个同类开源项目做个对比：

维度	RuoYi-Vue-Pro IM	JeecgBoot	Pig	SpringBlade
会话模式	私聊 + 群聊 + 频道	无原生 IM	无原生 IM	无原生 IM
消息类型	40+ 种（文本/图片/语音/视频/文件/卡片/位置/合并/引用/撤回/回执等）	-	-	-
音视频通话	LiveKit 集成	无	无	无
好友系统	完整（申请/接受/拒绝/拉黑/置顶/备注）	无	无	无
表情包	系统表情包 + 用户自定义表情	无	无	无
敏感词	Trie 树过滤 + 租户级缓存	无	无	无
消息拉取	游标增量拉取	-	-	-
已读回执	私聊 + 群聊都支持	无	无	无
统计看板	用户/消息/群组多维度统计	无	无	无
WebSocket 分发	5 种 sender（local/redis/rocketmq/rabbitmq/kafka）	STOMP	无	无

结论：在开源后台管理系统的 IM 模块中，RuoYi-Vue-Pro 的实现是目前我见过最完整的，没有之一。 JeecgBoot、Pig、SpringBlade 这些竞品要么没有原生 IM 模块，要么只是一个简单的 WebSocket 聊天室 demo。RuoYi 在 IM 上的投入明显是下了功夫的。

但和真正的专业 IM 产品比呢？ 比如融云、环信、网易云信这些商业 IM PaaS，RuoYi 的 IM 模块在以下方面还有差距：

1. 消息可靠性：专业 IM 有 ACK 确认机制 + 消息重发 + 消息去重，RuoYi 目前依赖 WebSocket 的可靠性，没有显式的 ACK 层。
2. 海量消息性能：专业 IM 会用时序数据库（如 HBase/TiKV）存储消息，RuoYi 用的是 MySQL，百万级消息后查询性能会下降。
3. 多端同步：专业 IM 支持手机/平板/PC 多端同时在线 + 消息同步，RuoYi 目前主要是 Web 端。
4. 离线推送：专业 IM 有 APNs/FCM 推送通道，RuoYi 没有移动端推送能力。

踩坑提醒： 如果你的项目需要在生产环境跑大规模 IM（万级 DAU 以上），建议还是用专业的 IM PaaS 服务。RuoYi 的 IM 模块更适合「企业内部小规模沟通」或「SaaS 平台的轻量客服」场景。

---

五、核心业务流程

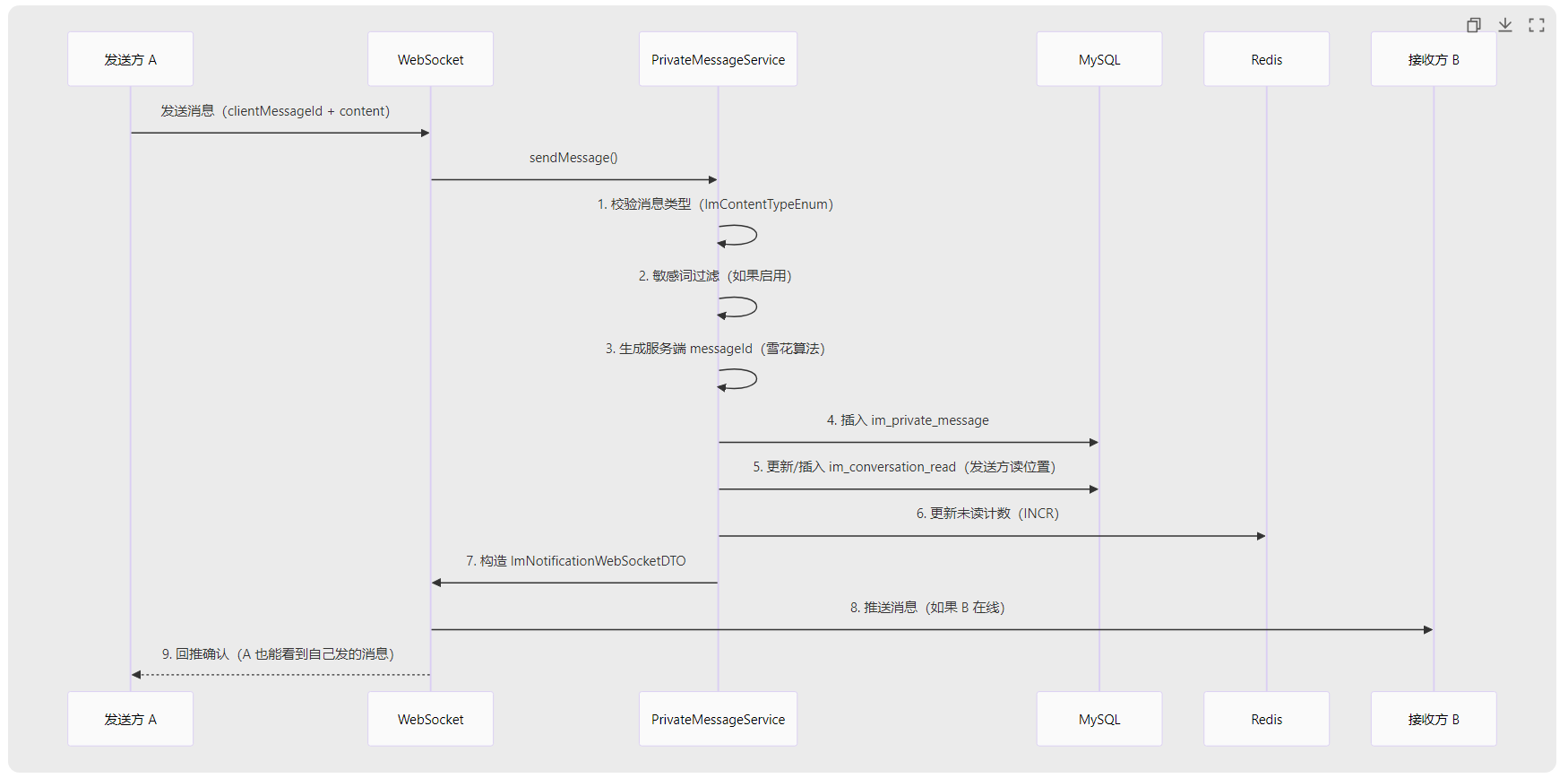

5.1 私聊消息发送流程

这里有几个设计细节值得注意：

clientMessageId 的作用：客户端在发送消息时自带一个 clientMessageId，服务端用它做幂等性控制——如果收到相同的 clientMessageId，说明是网络重试，直接返回之前的结果。这是 IM 系统的标准做法，防止弱网环境下消息重复发送。

消息发送和推送的解耦：消息先落库，再推送。即使推送失败（对方不在线），消息也已经安全存储在数据库里了。等对方上线后，通过增量拉取接口获取离线消息。这就是经典的 写扩散（Write Fanout） 模式。

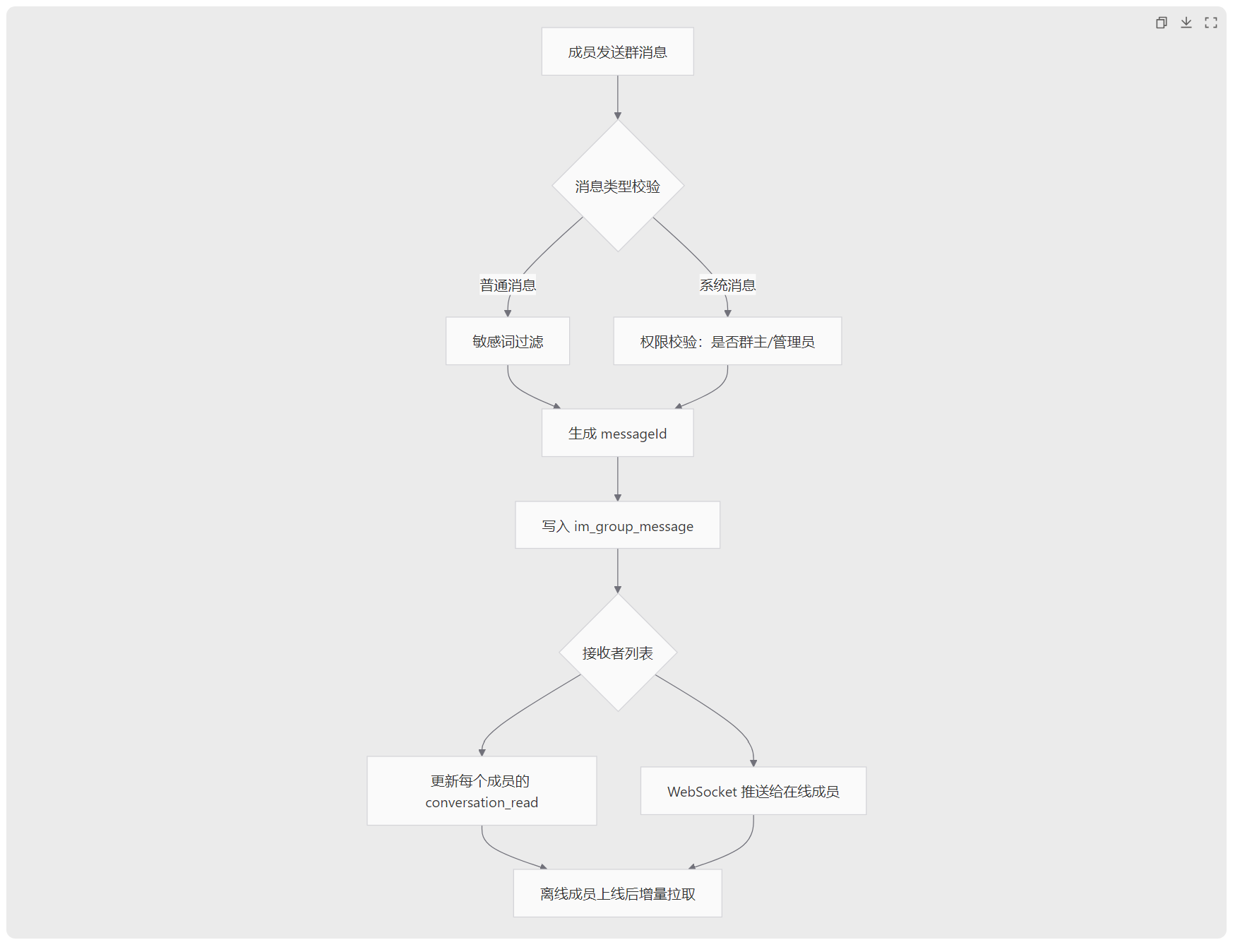

5.2 群聊消息发送流程

群聊比私聊复杂得多，核心区别在于：

1. @功能：消息的 atUserIds 字段记录被 @ 的用户 ID 列表，-1 表示 @所有人（ImCommonConstants.AT_USER_ID_ALL）。
2. 已读回执：群聊的已读状态用 receiptStatus 字段追踪（NO_RECEIPT → PENDING → DONE），每个成员需要单独上报读位置。
3. 群系统消息：群创建、成员加入/退出、群信息变更、禁言/解禁等事件，都通过特殊的消息类型（ImContentTypeEnum 中 1501-1533 段）发送到群里，确保所有成员都能看到群状态变化。

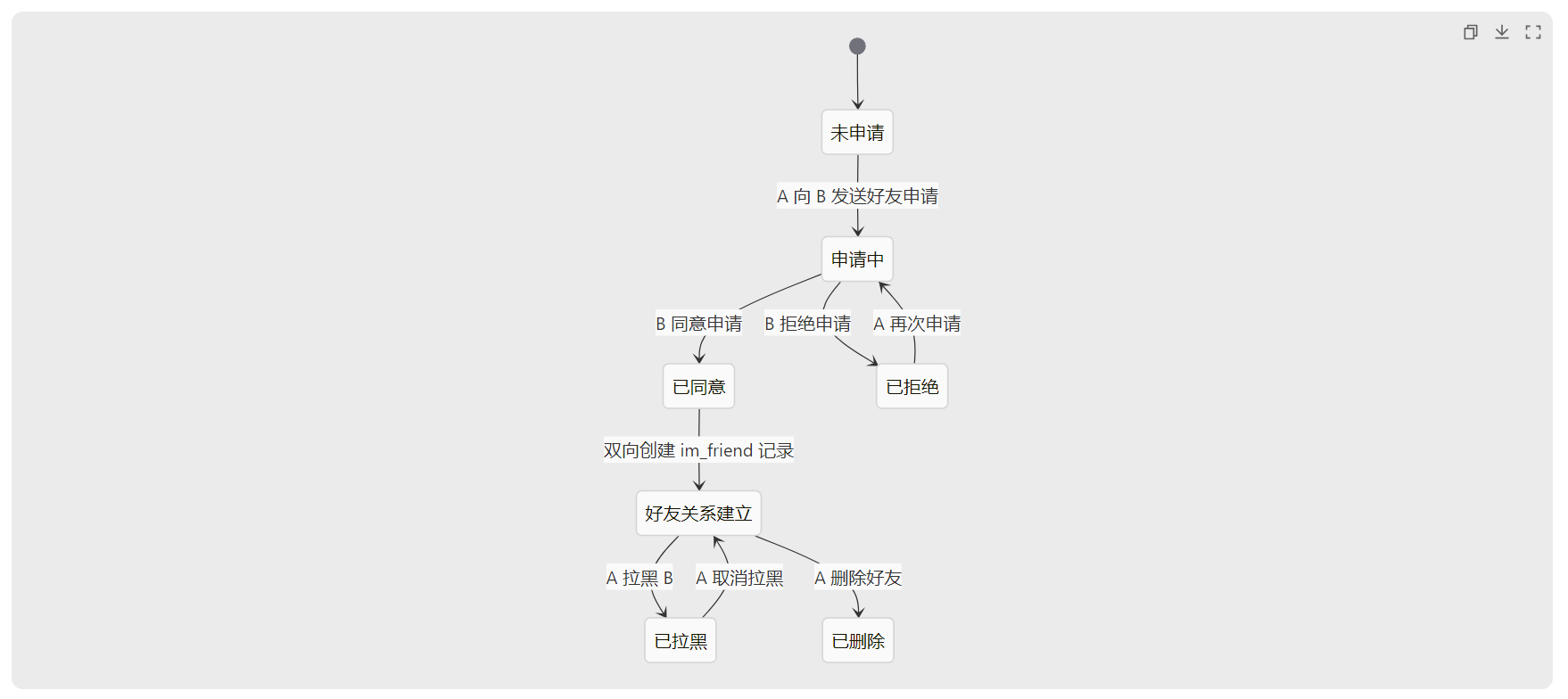

5.3 好友申请流程

好友系统采用了经典的 申请-审批 模式：

有个细节很贴心：ImFriendDO 是 双向记录——A 加 B 为好友时，会同时创建两条记录（A→B 和 B→A），各自维护 silent（消息免打扰）、displayName（备注名）、pinned（置顶）等独立状态。这种设计避免了「一条记录要存两个人的状态」的尴尬，查询也更高效。

5.4 音视频通话流程

RTC 通话集成了 LiveKit，流程如下：

1. 发起通话：调用 createCall() → 生成 LiveKit Room → 创建 im_rtc_call 记录 → 邀请参与者 → WebSocket 推送通话邀请
2. 接受/拒绝：参与者操作后更新 im_rtc_participant 状态 → 如果接受，前端通过 LiveKit SDK 加入 Room
3. 通话中：LiveKit Server 处理音视频流，RuoYi 后端只负责信令（signaling）和状态管理
4. 结束通话：更新 call 状态和结束原因 → 通过 LiveKit Webhook 回调同步最终状态
5. 僵尸清理：定时任务检查超过 cleanupZombieThresholdMinutes（默认 5 分钟）仍未开始的通话，自动结束

注意： RuoYi 的后端不处理任何音视频数据流——这是正确的架构决策。音视频流通过 WebRTC 在客户端和 LiveKit Server 之间直连（P2P 或 SFU），后端只负责「信令」和「状态管理」，这样不会给业务服务器带来带宽压力。

---

六、数据模型解读

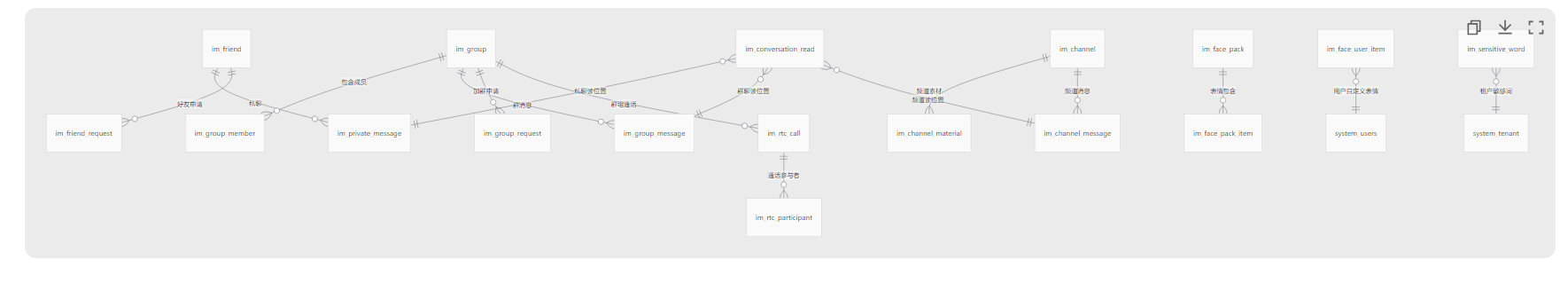

6.1 核心表关系

6.2 关键设计解读

im_conversation_read（会话读位置表）

这张表是整个 IM 系统的「已读状态」核心。每条记录存储了「某个用户在某个会话中读到了哪条消息」。设计上有几个精妙之处：

• 单调递增约束：读位置只能往前走，不能后退。代码中通过 WHERE message_id < ? 确保这一点，避免了乱序更新导致已读状态回退。
• 三合一设计：私聊、群聊、频道三种会话的读位置都存在同一张表里，通过 conversationType 字段区分。这比「每种会话一张读位置表」的方案简洁得多。

im_group（群信息表）

• pinnedMessageIds 字段使用了 LongListTypeHandler（MyBatis Plus 的自定义 TypeHandler），把多个 messageId 以 JSON 数组形式存在一个字段里。这是一种「反范式」设计——理论上可以单独建一张 im_group_pinned_message 关联表，但考虑到置顶消息数量很少（配置上限 5 条），存在群表里反而查询更高效。
• joinApproval 字段控制加群是否需要审批，banned 控制是否全员禁言，mutedAll 控制是否全员禁言（这两个字段看起来有重叠，但代码里 banned 可能是解散级别的，mutedAll 是临时禁言）。

im_private_message / im_group_message（消息表）

• content 字段存储的是 JSON 格式的消息内容，不同类型的消息有不同的 JSON 结构（比如文本消息是 {"text": "hello"}，图片消息是 {"url": "...", "width": 100, "height": 200}）。这种设计叫 EAV（Entity-Attribute-Value）的变体——用一张表存储所有类型的消息，通过 JSON 字段实现灵活的内容结构。
• receiverUserIds 字段在群消息表中存储了消息的接收者列表。这是一种「写扩散」设计——发送一条群消息时，会显式记录所有应该收到这条消息的用户 ID。好处是拉取消息时不需要再查群成员表，坏处是群成员很多时这个字段会很大。

---

七、产品设计亮点与槽点

7.1 让我眼前一亮的設計

亮点一：40+ 种消息类型的精细分类

大多数开源 IM 只支持文本、图片、语音、视频几种消息类型。RuoYi 的 ImContentTypeEnum 定义了 40+ 种类型，每种类型还有 persistent（是否持久化）和 normal（是否计入未读数）两个标志位。

这意味着：撤回消息（RECALL）不会被持久化为新消息，而是在原消息上做状态变更；已读回执（READ）不会增加未读计数；群系统消息（如「张三加入了群聊」）会持久化但不计入未读。这种精细控制体现了设计者对 IM 产品体验的深入理解。

亮点二：事务感知的 WebSocket 推送

ImWebSocketServiceImpl 中有一个非常巧妙的设计——事务提交后再推送。具体来说，当一条消息在数据库事务中创建时，WebSocket 推送不会立即执行，而是注册一个事务回调（TransactionSynchronizationManager.registerSynchronization），等事务成功提交后才异步推送。

为什么这很重要？因为如果事务还没提交就推送了消息，用户收到推送后点击查看详情，但此时数据库事务还没 commit，查询可能查不到这条消息——这就是经典的「推送比数据库快」的问题。RuoYi 通过事务感知推送彻底解决了这个问题。

亮点三：表情包系统的三层架构

表情包设计了三层结构：系统表情包（im_face_pack）→ 表情项（im_face_pack_item）→ 用户私有表情（im_face_user_item）。用户可以收藏系统表情，也可以上传自己的自定义表情（上限 200 个）。这个设计和微信/QQ 的表情系统如出一辙。

亮点四：频道（Channel）模式

除了私聊和群聊，RuoYi 还引入了「频道」概念。频道和群的区别在于：频道是「一对多」的内容分发模式（类似 Telegram Channel 或微信公众号），有素材管理（富文本/外链），适合做公告板、知识库、内容推送。这个设计在开源 IM 中非常少见。

7.2 可以改进的地方

槽点一：缺少消息 ACK 确认机制

目前消息发送后直接推送 WebSocket，如果推送失败（用户不在线或网络中断），消息虽然已经落库，但没有显式的 ACK 机制来确认对方是否真的收到了。对于企业级 IM 来说，建议增加客户端的 ACK 确认 + 超时重推机制。

槽点二：消息搜索能力缺失

从代码中没有看到消息全文搜索的接口。当消息量大了之后，用户想找到之前聊过的某个关键词，只能靠滚动翻聊天记录。建议增加 Elasticsearch 全文索引，支持消息内容的模糊搜索。

槽点三：文件消息没有独立的存储管理

图片、语音、视频、文件消息的 URL 直接指向文件存储（OSS/MinIO），但没有看到文件生命周期管理的逻辑——比如过期文件清理、存储空间统计、文件缩略图生成等。对于长期运行的 IM 系统，文件存储会成为一个不可忽视的成本。

槽点四：IM 表的 SQL 只在 H2 测试库中

生产环境的 MySQL/PostgreSQL 等 SQL 文件中没有 IM 表的 CREATE TABLE 语句，只有 H2 测试库中有。这意味着部署到生产环境时，需要手动建表或者依赖其他机制。对于想要快速体验的用户来说，这是一个小障碍。

---

八、发散性思考

8.1 这个模块还能做什么？

AI 智能客服接入：RuoYi 已经有 AI 模块（yudao-module-ai），如果把 AI 模块的大模型能力和 IM 模块打通，就能实现「智能客服机器人」——用户发消息时，先过一遍 AI 模型，如果 AI 能回答就直接回复，回答不了再转人工。这个功能在产品层面几乎是「零开发成本」的，因为两个模块都在同一个系统里。

工单系统集成：IM 的频道模式天然适合做工单流转——客户在群里提出问题，系统自动创建工单，客服在群里回复，工单状态同步更新。把 IM 和工单系统打通，可以实现「沟通即工单」的体验。

消息驱动的工作流：结合 BPM 模块，可以在群聊中直接发起审批——比如「@张三 请审批这个订单」，张三点击消息卡片就能完成审批操作。这种「ChatOps」模式在 Slack 和飞书中已经很成熟了。

8.2 如果让我重新设计

如果让我重新设计这个 IM 模块，我会做以下调整：

1. 消息存储分层：热数据（最近 7 天）放 MySQL，温数据（7-90 天）放 TiDB/OceanBase，冷数据（90 天以上）归档到对象存储。这样既保证了查询性能，又控制了存储成本。

2. 引入消息队列做异步解耦：目前消息发送是同步流程（发消息 → 落库 → 推送），如果推送环节出现延迟，会影响消息发送的响应时间。建议用 RocketMQ 把推送环节异步化，消息落库后立即返回，推送由消费者异步完成。

3. 增加端到端加密（E2EE）：对于企业级 IM，消息的隐私安全非常重要。建议在私聊场景中引入端到端加密——消息在发送端加密，只有接收端能解密，服务器只存储密文。Signal 协议的 Double Ratchet 算法是业界标准。

4. 消息撤回的时间窗口可配置：目前撤回超时是 5 分钟（recallTimeoutMinutes），建议做成可配置的，不同企业可以设置不同的撤回策略。

8.3 技术思路迁移

RuoYi IM 模块中有几个设计思路可以迁移到其他场景：

• 事务感知的 WebSocket 推送 → 可以用在任何「先落库再推送」的场景，比如订单状态变更通知、审批提醒等。
• 游标增量拉取 → 可以用在 Feed 流、通知列表、操作日志等需要「加载更多」的场景。
• 三表分离 + 统一读位置 → 可以用在任何多类型会话/多类型通知的系统。
• 敏感词的租户级缓存 → 可以用在任何多租户的内容审核场景，比如电商平台的商品描述审核、UGC 社区的评论过滤。

---

九、关键代码导读

9.1 ImPrivateMessageServiceImpl.java

路径：yudao-module-im/src/main/java/cn/iocoder/yudao/module/im/service/message/ImPrivateMessageServiceImpl.java

为什么值得读：这是整个私聊消息的核心实现。包含了消息发送（敏感词过滤 → 生成 ID → 落库 → 更新读位置 → WebSocket 推送）、增量拉取（游标分页）、已读上报等核心逻辑。特别是事务感知推送的实现，值得每个做 IM 的同学仔细研读。

9.2 ImContentTypeEnum.java

路径：yudao-module-im/src/main/java/cn/iocoder/yudao/module/im/enums/ImContentTypeEnum.java

为什么值得读：40+ 种消息类型的定义，每种类型都有 persistent 和 normal 两个标志位。这个枚举的设计思路——用编号段区分消息类别（100 段=基础消息、1200 段=好友通知、1500 段=群系统消息、1600 段=RTC 通知、2100 段=撤回/回执），是一个非常值得借鉴的分类方法。

9.3 ImRtcCallServiceImpl.java

路径：yudao-module-im/src/main/java/cn/iocoder/yudao/module/im/service/rtc/ImRtcCallServiceImpl.java

为什么值得读：LiveKit 集成的核心实现。包含了通话创建（Redis 分布式锁防重）、邀请参与者、通话结束、Webhook 回调处理、僵尸通话清理等完整生命周期管理。特别是 JWT Token 签发和 Webhook 签名验证的代码，是和 LiveKit 对接的关键。

9.4 ImWebSocketServiceImpl.java

路径：yudao-module-im/src/main/java/cn/iocoder/yudao/module/im/service/websocket/ImWebSocketServiceImpl.java

为什么值得读：事务感知推送的实现精髓所在。代码量不大，但设计思想很深刻——通过 TransactionSynchronizationManager 注册事务回调，确保 WebSocket 推送在数据库事务提交后才执行。这个模式可以推广到所有需要「先持久化再通知」的业务场景。

9.5 ImSensitiveWordServiceImpl.java

路径：yudao-module-im/src/main/java/cn/iocoder/yudao/module/im/service/sensitive/ImSensitiveWordServiceImpl.java

为什么值得读：敏感词过滤的完整实现。Guava LoadingCache + 定时异步刷新 + max(updateTime) 变更检测的三级缓存策略，以及 houbb sensitive-word 库的 DFA/Trie 树匹配配置，都是可以在其他内容审核场景中直接复用的。

---

十、总结

RuoYi-Vue-Pro 的 IM 模块是一个被很多人低估的存在。大多数人在评估 RuoYi 时，关注的是权限管理、代码生成、工作流这些「传统强项」，但 IM 模块的完成度其实已经超越了绝大多数同类开源项目。

从产品经理的视角来看，这个模块的价值在于：它让 RuoYi 从一个「后台管理框架」升级为一个「企业协作平台」。想象一下，你的 ERP 系统里直接就能和同事聊订单、在 OA 系统里直接发起语音会议、在 CRM 系统里直接和客户沟通——这种「沟通融入业务」的体验，才是企业数字化的终极形态。

从技术视角来看，IM 模块的架构设计也有很多值得学习的地方：事务感知推送、游标增量拉取、三表分离存储、可插拔的 WebSocket 分发、LiveKit RTC 集成、租户级敏感词缓存……每一个设计决策背后，都有清晰的问题驱动和取舍逻辑。

下一篇预告：IM 模块啃完了，但我们的系列还没结束！接下来还有两块硬骨头——MES 制造执行模块（yudao-module-mes）和WMS 仓库管理模块（yudao-module-wms）。MES 负责车间排程、设备管理、质检追溯，WMS 负责库位管理、批次追溯、出入库流程，这两个模块是 RuoYi 从「管理后台」走向「工业级 ERP」的关键拼图。敬请期待~

---

觉得有用的话，点个赞支持一下呗~ 你们的点赞是我持续更新的动力！
