对于业务层面的安全，主要关注的是SD-WAN解决方案上所承载业务的安全，防范来自Internet的各种攻击和入侵行为，保证业务正常运行。SD-WAN引入混合WAN链路后，分支站点可以直接访问Internet，相当于向Internet打开了大门，可以随意访问各种网站，面临各种安全风险。
SD-WAN解决方案通过CPE内置的安全能力来提供业务安全保证，包括ACL过滤、防火墙、IPS以及URL过滤，满足不同场景下的业务安全需求。
SD-WAN解决方案还支持旁挂部署物理防火墙设备，当用户需要更高级的安全增值服务时，可以选择部署物理防火墙，提供高级安全防护功能。
此外，SD-WAN解决方案还支持对接第三方云安全网关（Zscaler、Forcepoint），第 三方云安全网关实现“安全即服务”，对企业站点访问公有云、SaaS的流量进行安全检测，提供安全防护功能。
1、ACL过滤
当用户希望对进入CPE设备的流量进行控制时，可以配置ACL规则，据报文的源IP地址、目的IP地址、源端口号、目的端口号、应用等信息对报文进行分类，进而对匹配的报文执行过滤动作。
在SD-WAN解决方案中，ACL过滤功能通过ACL策略的形式实现。目前支持将ACL策略部署到CPE的WAN侧接口或LAN侧接口上，对进入CPE的流量进行控制。可以定义每个ACL策略的优先级，以及过滤动作（permit／deny）、生效时间段等参数。
ACL过滤的典型应用场景如下图所示。

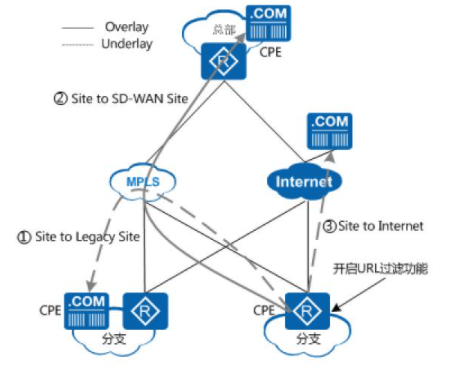

图1ACL过滤应用场景
2、802.1X认证

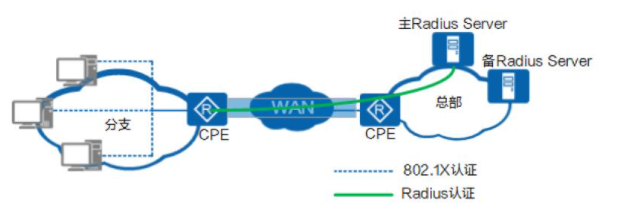

NAC（Network Admission Control）称为网络接入控制，通过对接入网络的客户端和 用户的认证保证网络的安全，是一种“端到端”的安全技术。802.1X认证是NAC认证方式的一种，CPE对接入设备进行802.1X认证以保证用户身份的合法性。当接入设备向CPE发起认证请求时，CPE可以将认证请求发送给RADIUS服务器对接入用户账号进行认证，授权。为了保证认证可靠性，建议配置主备Radius服务器。在SD-WAN的组网场景中，Radius服务器也可以部署在HUB的LAN侧，CPE通过overlay与Radius服务器互通。
3、防火墙
CPE提供的防火墙（Firewall）功能是一种隔离技术，在逻辑上将内部网络和外部网络隔离开，保护内部网络免受外部非法用户的侵入。
防火墙功能实现内外网隔离主要涉及如下两个概念：安全区域
安全区域（Security Zone），简称为区域（Zone），是一个或多个接口的组合，这些接口所连接的网络具有相同的安全属性。每个安全区域具有全局唯一的安全优先级。
安全域间
任何两个安全区域都构成一个安全域间（Interzone），报文在两个安全区域之间流动时具有方向性：报文由低优先级的安全区域向高优先级的安全区域流动时为入方向（Inbound）；报文由高优先级的安全区域向低优先级的安全区域流动时为出方向（Outbound）。
防火墙功能应用在Site to Internet场景，对内网访问Internet的业务进行安全防护，如下图所示。

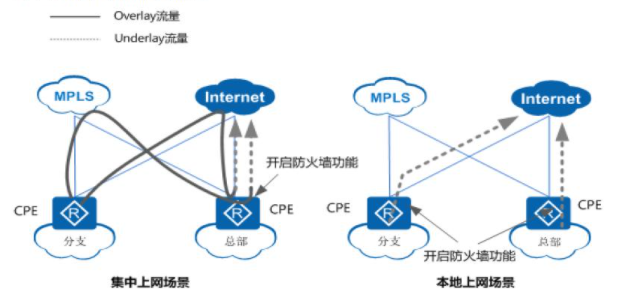

图2防火墙功能应用场景
集中上网场景
该场景中，所有站点的上网流量都绕行至集中上网的站点后访问Internet。在集中上网的站点部署防火墙功能，对访问Internet的业务进行安全防护。
本地上网场景
该场景中，站点的上网流量从本地CPE直接访问Internet。在本地CPE上部署防火墙功能，对访问Internet的业务进行安全防护。
说明
当某一站点只有MPLS链路，既用于上网，又用于传统网络互访时，为了避免防火墙功能影响传统网络互访，系统优先保障传统网络互访的互通性，此时防火墙功能不生效。
防火墙功能通过安全策略的形式实现，安全策略会应用到安全域间，iMaster NCE会根据CPE的实际情况对安全区域和安全策略进行自动编排，如下图所示。

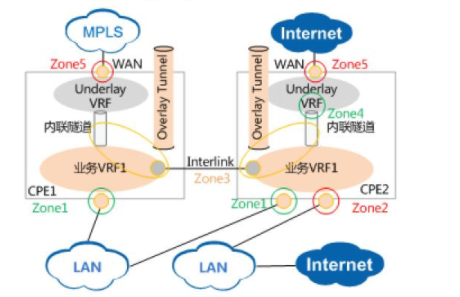

图3防火墙安全策略自动化编排示意图
安全区域具体的编排原则以及域间安全策略的应用原则如下表所示。
表1防火墙策略编排项目
说明
从防火墙安全策略应用的安全域间可以看出，防火墙功能只针对Site to Internet的流量生效。
通过总部 LAN侧防火墙集中控制站点互访流量
有些企业为了提升网络安全能力，要求分支之间互访的流量也要绕行总部站点，经过总部站点LAN侧防火墙做访问控制，控制分支和分支之间互访以及分支和传统站点之间访问。
如下图所示，在总部LAN侧部署防火墙，通过在流量入方向配置重定向功能，将分支和分支之间互访、分支和传统站点之间互访的流量引入到LAN侧的防火墙，经过防火墙的控制处理后，再转发到目的站点。

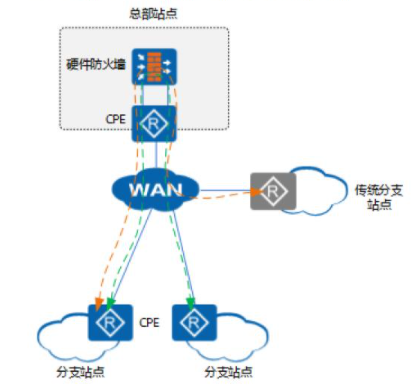

图4通过重定向使流量绕行LAN侧防火墙
4、IPS
IPS（Intrusion Prevention System）是一种安全机制，通过分析网络流量特征来检测 入侵行为（包括缓冲区溢出攻击、木马、蠕虫等），并通过一定的响应方式对其进行实时中止，从而保护企业信息系统和网络架构免受侵害。
CPE中预置了IPS特征库，对各种常见的入侵行为进行了定义。IPS将报文的特征与特征库中的特征进行对比，如果匹配则认定发生入侵行为，进而采取相应的防御措施。
IPS功能应用在Site to Internet场景，对内网访问Internet的业务进行安全防护，如下 图所示。

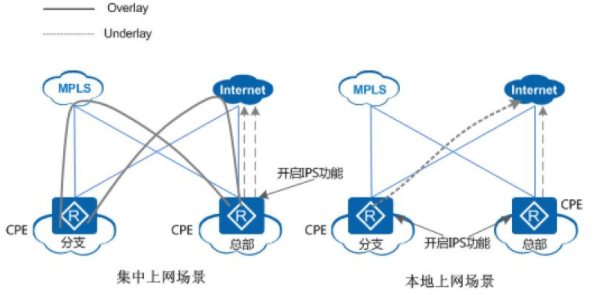

图5 IPS功能应用场景
集中上网场景
该场景中，所有站点的上网流量都绕行至集中上网的站点后访问Internet，在集中上网的站点部署IPS功能，对访问Internet的业务进行安全防护，阻断来自Internet的各种入侵行为。
本地上网场景
该场景中，站点的上网流量从本地CPE直接访问Internet。在本地CPE上部署IPS功能，对访问Internet的业务进行安全防护，阻断来自Internet的各种入侵行为，
IPS功能通过安全策略的形式实现，安全策略会应用到安全域间， iMaster NCE会根据CPE的实际情况对安全区域和安全策略进行自动编排，如下图所示。

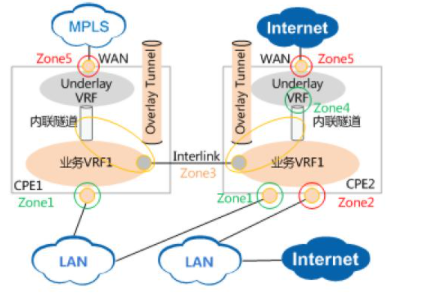

图6 IPS安全策略自动化编排示意图
安全区域具体的编排原则以及域间安全策略的应用原则如下表所示。

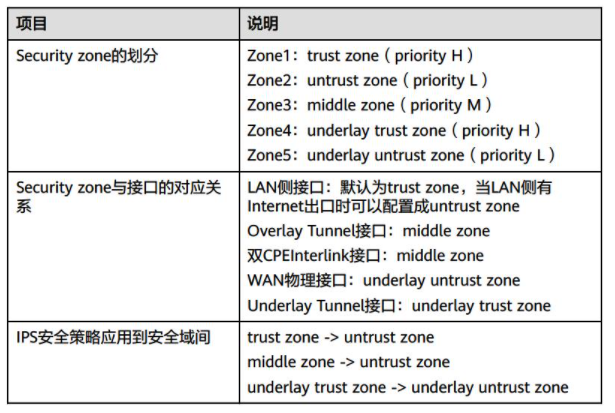

表2IPS策略编排
说明
从IPS安全策略应用的安全域间可以看出， IPS功能只针对Site to Internet的流量生效。开启IPS功能后，对CPE设备性能影响较大，请根据实际业务需求选择是否开启。
控制器支持通过业务开放编程配置方式对IPS特征库进行升级。
以上就是SD-WAN组网方案如何通过CPE内置安全能力来提供安全保证（上）的介绍。如果你还有其他问题，欢迎进行咨询探讨
