微信出现之后，它的底部导航（bottom navigation）引领了潮流，后来，很多软件都进行模仿，纷纷加入了bottom navigation。那么，我也来模仿模仿，虽然与微信的底部效果有点区别，但是，毕竟是个学习的过程，就记录了下来，也给大家参考参考。

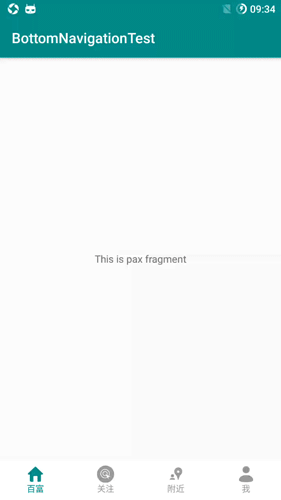

先给大家看一下效果：

下面介绍一下实现过程：

ItemView的设计

BottomNavigation有四个ItemView，对应四个TabItemView，TabItemView布局也很简单，如下（tab_item_view.xml）：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
              android:layout_width="wrap_content"
              android:layout_height="wrap_content"
              android:orientation="vertical">

    <ImageView
        android:id="@+id/tab_icon"
        android:layout_width="24dp"
        android:layout_height="24dp"
        android:layout_gravity="center_horizontal"
        />

    <TextView
        android:id="@+id/tab_text"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="center_horizontal"
        android:textSize="12sp" />
</LinearLayout>

定义了一个ImageView和一个TextView。tab_item_view.xml这个布局文件将会在TabItemView这个类中引用。
TabItemView继承了LinearLayout，

public class TabItemView extends LinearLayout{
    private ColorStateList colorStateList;
    private ImageView mTabIcon;
    private TextView mTabText;

    public TabItemView(Context context) {
        this(context, null);
    }

    public TabItemView(Context context, AttributeSet attrs) {
        this(context, attrs, 0);
    }

    public TabItemView(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
        initView(context);
    }

    public void setDefaultTextColor(ColorStateList colorStateList) {
        this.colorStateList = colorStateList;
    }

    private void initView(Context context) {
        setOrientation(VERTICAL);
        setGravity(Gravity.CENTER);
        LayoutInflater.from(context).inflate(R.layout.tab_item_view, this, true);
        mTabIcon = (ImageView) findViewById(R.id.tab_icon);
        mTabText = (TextView) findViewById(R.id.tab_text);

    }


    public void initData(TabItem tabItem) {
        if (mTabIcon != null && mTabText!= null && colorStateList != null){
            mTabIcon.setImageResource(tabItem.getImageResId());
            mTabText.setTextColor(colorStateList);
            mTabText.setText(tabItem.getTextResId());
        }
    }
}

在initView方法中获取到布局并获取tabIcon和tabText，initData方法用来初始化tabIcon和tabText，colorStateList是一个ColorStateList对象，这个对象在setDefaultTextColor中被初始化，它定义了selected=true和selected=false两个状态的TextView的颜色。

以上介绍的是BottomNavigation中每个ItemView的创建，接下来定义一个Layout，把这些ItemView放置到其中：

TabLayout的创建：

创建TabLayout继承自LinearLayout，并实现View.OnClickListener接口：

public class TabLayout extends LinearLayout implements View.OnClickListener {
    private List<TabItem> tabs;
    private View selectedView;
    private int tabCount;
    private ColorStateList colorStateList;
    private ViewPager mViewPager;

    public TabLayout(Context context) {
        this(context, null);
    }

    public TabLayout(Context context, AttributeSet attrs) {
        this(context, attrs, 0);
    }

    public TabLayout(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
        initView(context, attrs);
    }

    private void initView(Context context, AttributeSet attrs) {
        setOrientation(HORIZONTAL);
        TypedArray a = context.obtainStyledAttributes(attrs, R.styleable.TabLayout);
        for (int i = 0; i < a.getIndexCount(); i++) {
            int attr = a.getIndex(i);
            if (attr == R.styleable.TabLayout_textColorSelector) {
                colorStateList = a.getColorStateList(attr);
            }
        }
        a.recycle();
    }

    @Override
    public void onClick(View v) {
        tabClickListener.onTabClick((TabItem) v.getTag());
    }

    public void intData(List<TabItem> tabItems, OnTabClickListener listener) {
        this.tabClickListener = listener;
        this.tabs = tabItems;
        LayoutParams params = new LayoutParams(0, ViewGroup.LayoutParams.MATCH_PARENT);
        params.weight = 1;
        params.setMargins(12,9,12,10);
        TabItemView itemView = null;
        if (tabs != null && tabs.size() > 0) {
            tabCount = tabs.size();
            for (int index = 0; index < tabs.size(); index++) {
                itemView = new TabItemView(getContext());
                itemView.setDefaultTextColor(colorStateList);
                itemView.setTag(tabs.get(index));
                itemView.initData(tabs.get(index));
                itemView.setOnClickListener(this);
                addView(itemView, params);
            }

        } else {
            throw new IllegalArgumentException("tabs can not be empty");
        }

    }

    public void setCurrentTab(int position) {
        if (position >= 0 && position < tabCount) {
            View view = getChildAt(position);
            if (selectedView != view) {
                view.setSelected(true);
                if (selectedView != null) {
                    selectedView.setSelected(false);
                }
                selectedView = view;
            }
        }
    }
    public void setTextColorSelected(ColorStateList colorStateList){
        this.colorStateList = colorStateList;
    }
    public interface OnTabClickListener {
        void onTabClick(TabItem tabItem);
    }

    OnTabClickListener tabClickListener;
}

在initView方法中获取属性，这个属性在attrs.xml文件中定义，将会在布局文件使用到这个属性：

<?xml version="1.0" encoding="utf-8"?>
<resources>

    <declare-styleable name="TabLayout">
        <attr name="textColorSelector" format="reference"/>
    </declare-styleable>
</resources>

在initData()方法中，利用一个循环，初始化所有的TabItemView:

 for (int index = 0; index < tabs.size(); index++) {
                itemView = new TabItemView(getContext());
                itemView.setDefaultTextColor(colorStateList); //设置默认的colorStateList
                itemView.setTag(tabs.get(index)); //设置每个itemView的Tag，便于点击时，利用getTag方法来获取点击的ItemView
                itemView.initData(tabs.get(index)); //调用TabItemView中的initData方法来初始化每个ItemView
                itemView.setOnClickListener(this); //初始化监听
                addView(itemView, params); //添加View
            }

setCurrentTab（）方法用来切换每个TabItemView的selected状态。

定义一个接口OnTabClickListener，返回被点击的TabItemView

到此，一个BottomNavigation已经完成一半了，接下来就是，怎么配合ViewPager来进行页面切换了。

不知道大家有没有遇到这种情况：

如果使用官方提供的ViewPager，当当前页面是第1个页面，然后点击切换到第3个页面的时候，第2个页面还是会被快速显示出来，然后在切换第3个页面。只要所点击的页面和当前页面之间还有其他页面，在点击切换时，都是把中间的所有页面快速切换而过。我不知道我这样描述大家有没有看懂，如果不懂，那我也只能抱歉了。接下来解决这个问题。

自定义ViewPager

解决的思路：当用户滑动页面进行页面切换时，允许ViewPager滑动。如果用户是通过点击底部的Tab来进行页面切换时，禁止ViewPager滑动，直接切换到点击所指的页面。

创建一个IndexViewPager继承自ViewPager

public class IndexViewPager extends ViewPager {

    private boolean isCanScroll = true;

    public IndexViewPager(Context context) {
        super(context);
    }

    public IndexViewPager(Context context, AttributeSet attrs) {
        super(context, attrs);
    }

    public void setScanScroll(boolean isCanScroll) {
        this.isCanScroll = isCanScroll;
    }

    @Override
    public void scrollTo(int x, int y) {
        super.scrollTo(x, y);
    }

    @Override
    public boolean onTouchEvent(MotionEvent arg0) {
        // TODO Auto-generated method stub
        if (isCanScroll) {
            return super.onTouchEvent(arg0);
        } else {
            return false;
        }
    }

    @Override
    public void setCurrentItem(int item) {
        // TODO Auto-generated method stub
        super.setCurrentItem(item, false);
    }
    @Override
    public void setCurrentItem(int item, boolean smoothScroll) {
        // TODO Auto-generated method stub
        super.setCurrentItem(item, smoothScroll);
    }

    @Override
    public boolean onInterceptTouchEvent(MotionEvent arg0) {
        // TODO Auto-generated method stub
        if (isCanScroll) {
            return super.onInterceptTouchEvent(arg0);
        } else {
            return false;
        }
    }
}

定义一个变量isCanScroll来控制ViewPager是否可以滑动。在onTouchEvent和onInterceptTouchEvent两个方法中添加对isCanScroll的判断，选择性返回。其他两个方法都是默认的。在控制切换ViewPager页面的时候，调用setCanScroll方法就能解决以上所描述的问题了。对于我所提的这个问题，大家可以自行做下实验，增加理解。

实现BottomNavigation：

这里先定义一个Model的来保存每个TabItemView的数据，

public class TabItem {
    /**
     * icon
     */
    private int imageResId;
    /**
     * the text
     */
    private int textResId;
    private Class<? extends Fragment> tagFramgentClz;

    public TabItem(int imageResId, int lableResId) {
        this.imageResId = imageResId;
        this.textResId = lableResId;
    }

    public TabItem(int imageResId, int lableResId, Class<? extends Fragment> tagFramgentClz) {
        this.imageResId = imageResId;
        this.textResId = lableResId;
        this.tagFramgentClz = tagFramgentClz;
    }

    public int getImageResId() {
        return imageResId;
    }

    public void setImageResId(int imageResId) {
        this.imageResId = imageResId;
    }

    public int getTextResId() {
        return textResId;
    }

    public void setTextResId(int textResId) {
        this.textResId = textResId;
    }

    public Class<? extends Fragment> getTagFramgentClz() {
        return tagFramgentClz;
    }

    public void setTagFramgentClz(Class<? extends Fragment> tagFramgentClz) {
        this.tagFramgentClz = tagFramgentClz;
    }
}

在Activity的布局文件中添加IndexViewPager和TabLayout:

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:orientation='vertical'
    tools:context="com.wujs.bottomnavigationtest.MainActivity">

    <com.wujs.bottomnavigation.IndexViewPager
        android:id="@+id/viewPager"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:layout_above="@+id/tab_layout"
      />

    <com.wujs.bottomnavigation.TabLayout
        android:id="@+id/tab_layout"
        android:layout_width="match_parent"
        android:layout_height="56dp"
        android:background="@color/white"
        android:layout_alignParentBottom="true"
        app:textColorSelector="@drawable/selector_tab_text"
        />
</RelativeLayout>

在TabLayout中，定义textColorSelector属性，引用了一个selector资源文件（selector_tab_text.xml）：

<?xml version="1.0" encoding="utf-8"?>
<selector xmlns:android="http://schemas.android.com/apk/res/android">
    <item android:color="@color/colorPrimary" android:state_selected="true" />
    <item android:color="@color/darker_gray" android:state_selected="false" />
</selector>

在Activity中使用：

public class MainActivity extends AppCompatActivity implements TabLayout.OnTabClickListener {

    @BindView(R.id.tab_layout)
    TabLayout tabLayout;
    @BindView(R.id.viewPager)
    IndexViewPager mViewPager;
    private List<TabItem> tabs;
    private int selectedPosition;
    private boolean isPermsGranted = false;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        ButterKnife.bind(this);
        initData();
    }
    private void initData() {
        tabs = new ArrayList<>();
        tabs.add(BottomTabPosConstant.HOME_TAB_POS, new TabItem(R.drawable.selector_tab_home_icon,
		 R.string.tabactivity_tab_home_text, PaxFragment.class));
        tabs.add(BottomTabPosConstant.CONCERN_TAB_POS, new TabItem(R.drawable.selector_tab_concern_icon,
		 R.string.tabactivity_tab_concern_text, ConcernFragment.class));
        tabs.add(BottomTabPosConstant.NEARBY_TAB_POS, new TabItem(R.drawable.selector_tab_nearby_icon,
		R.string.tabactivty_tab_nearby_text, NearbyFragment.class));
        tabs.add(BottomTabPosConstant.ME_TAB_POS, new TabItem(R.drawable.selector_tab_me_icon,
		R.string.tabactivity_tab_me_text, MeFragment.class));
        tabLayout.intData(tabs, this);
        tabLayout.setCurrentTab(0);
        FragAdapter adapter = new FragAdapter(getSupportFragmentManager());
        mViewPager.setAdapter(adapter);
        mViewPager.setOffscreenPageLimit(2); //设置限定预加载的ViewPager页面个数

        //Change the selected tag, when the viewpager changes page.
        mViewPager.addOnPageChangeListener(new ViewPager.OnPageChangeListener() {
            @Override
            public void onPageScrolled(int position, float positionOffset, int positionOffsetPixels) {
            }

            @Override
            public void onPageSelected(int position) {
                mViewPager.setScanScroll(true); //enable scroll of viewpager
                tabLayout.setCurrentTab(position);
                selectedPosition = position;
            }

            @Override
            public void onPageScrollStateChanged(int state) {

            }
        });
    }

    @Override
    public void onTabClick(TabItem tabItem) {
        int position = tabs.indexOf(tabItem);
        if (position != selectedPosition) {
            mViewPager.setScanScroll(false); //disable scroll of viewpager
            selectedPosition = position;
            mViewPager.setCurrentItem(tabs.indexOf(tabItem)); // Here change the selected tag by setting current item of ViewPager.
        }
    }
    private class FragAdapter extends FragmentPagerAdapter {

        FragAdapter(FragmentManager fm) {
            super(fm);
        }

        @Override
        public Fragment getItem(int arg0) {
            try {
                return tabs.get(arg0).getTagFramgentClz().newInstance();
            } catch (InstantiationException e) {
                e.printStackTrace();
                return null;
            } catch (IllegalAccessException e) {
                e.printStackTrace();
                return null;
            }
        }

        @Override
        public int getCount() {
            return tabs.size();
        }
    }
}

到此，一个模仿微信的BottomNavigation就完成了，欢迎大家来吐槽。

代码已经上传到CSDN上：点击下载BottomNavigationTest

也可以到github上去下载：github

标签

#Android #Android底部tab #bottom navigation #indicator
