关于二极管的一些思考题

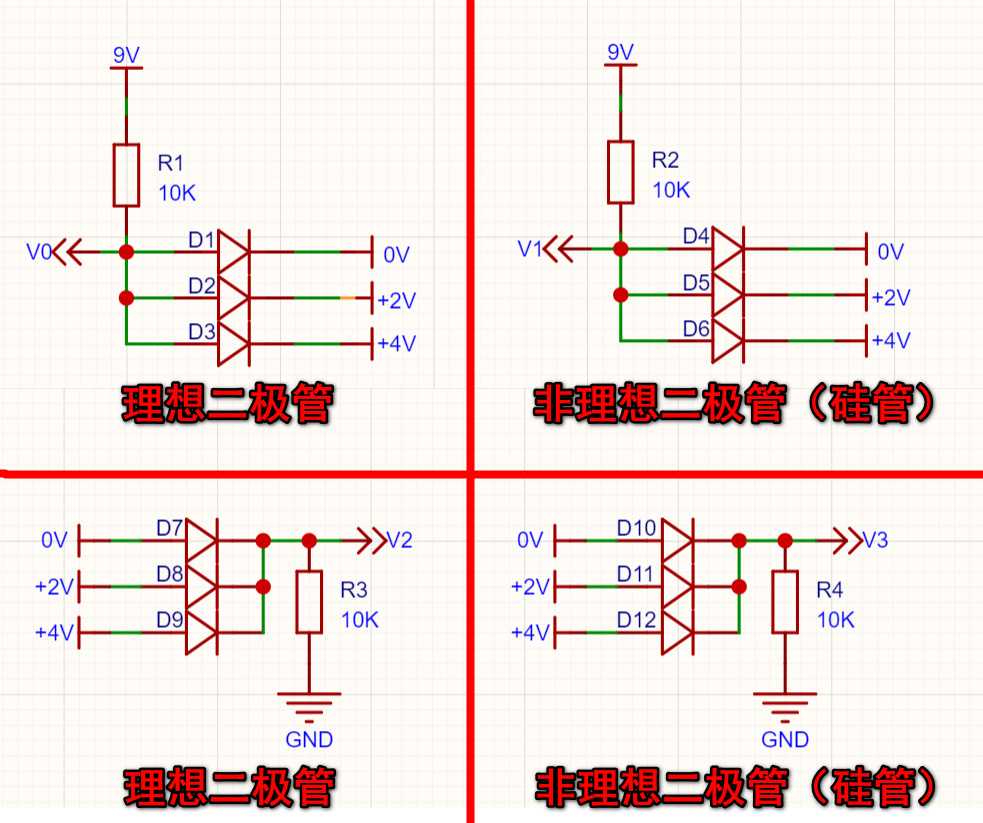

如上图是关于二极管电压的一些题目，可以分为两类，二极管共阴极和共阴极。理想二极管和非理想二极管。大家可以先看看题目，不要看后面的答案，思考一下V0/V1/V2/V3分别为多少？
理想二极管：导通时电压降=0V
非理想二极管（硅管）：导通时 电压降 ≈ 0.7V
二极管压降越大，越优先导通

1、左上图片分析
a.初始状态下，V0 被上拉到 9V，此时：
-D1 阳极电压（约 9V）比阴极（0V）高，正向偏置；
-D2 阳极电压（约 9V）比阴极（2V）高，正向偏置；
-D3 阳极电压（约 9V）比阴极（3V）高，正向偏置。
其中，D1 的正向电压差最大（9V - 0V = 9V），会最先导通。
b.D1 导通后，理想二极管阳极电压等于阴极电压，因此：V0=0V
c.此时再看其他二极管：
D2：阳极电压为 0V，阴极电压为 2V，阳极 < 阴极，反向偏置，截止；
D3：阳极电压为 0V，阴极电压为 3V，阳极 < 阴极，反向偏置，截止。
综上：V0=0V，D1导通，D2/D3截止。

2、右上图片分析
a.初始状态下，V1 被上拉到接近 9V，此时：
-D4 阳极电压（约 9V）比阴极（0V）高，正向偏置；
-D5 阳极电压（约 9V）比阴极（2V）高，正向偏置；
-D6阳极电压（约 9V）比阴极（3V）高，正向偏置。
其中，D4的正向电压差最大（9V - 0V = 9V），会最先导通。
b.D4 导通后，理想二极管阳极电压比阴极电压大0.7V左右，因此：V1=0.7V
c.此时再看其他二极管：
D5：阳极电压为 0.7V，阴极电压为 2V，阳极 < 阴极，反向偏置，截止；
D6：阳极电压为 0.7V，阴极电压为 3V，阳极 < 阴极，反向偏置，截止。
综上：V1=0.7V，D4导通，D5/D6截止。

3、左下图片分析
a.初始状态下，V2 被下拉到0V，此时：
-D7 阳极和阴极压差为0V，不导通；
-D8 阳极和阴极压差为2V，正向偏置，导通；
-D9 阳极和阴极压差为4V，正向偏置，导通。
其中，D9的正向电压差最大，会最先导通。
b.D9导通后，理想二极管阳极电压和阴极电压一样，因此：V2=4V
c.此时再看其他二极管：
D7：阳极电压为0V，阴极电压为4V，阳极 < 阴极，反向偏置，截止；
D8：阳极电压为2V，阴极电压为4V，阳极 < 阴极，反向偏置，截止。
综上：V2=4V，D7/D8截止，D9导通。

4、右下图片分析
a.初始状态下，V3 被下拉到0V，此时：
-D10 阳极和阴极压差为0V<0.7V，不导通；
-D11 阳极和阴极压差为2V>0.7V，正向偏置，导通；
-D12 阳极和阴极压差为4V>0.7V，正向偏置，导通。
其中，D12的正向电压差最大，会最先导通。
b.D12导通后，理想二极管阳极电压比阴极电压大0.7V，因此：V2=4V-0.7V=3.3V
c.此时再看其他二极管：
D10：阳极电压为0V，阴极电压为3.3V，阳极 < 阴极，反向偏置，截止；
D11：阳极电压为2V，阴极电压为3.3V，阳极 < 阴极，反向偏置，截止。
综上：V3=3.3V，D10/D11截止，D12导通。
