『真空管技術の現在』ダゴン（SakanaAI）との対話

かんべい Mk-Ⅰ

ちょっと、色々なAIを囓っています。完成度はChatGPT5.5ほどではないけれど、面白い解答をしてくれるので、最近SakanaAIを触ってみています。ChatGPT5.5との相違点は、従来のAI思想とは別の、観点で創られた、AIの一群であること、そして、日本語との親和性です。さてどんな結果が出ますでしょうか？

最近少し🐟️SakanaAIさん進化して（普通・丁寧・大阪弁）モードが登場しました･･･小生は丁寧モードにして、執事風に振る舞ってもらって、助けてもらっています。

※SakanaAIなので自分の中で愛称はダゴンにしてます。

温故知新おんこちしん、過去の技術が、今ではどういった発展を遂げているかが気になって、問いを発してみました。

🐙かんべい

広義の意味での真空管は、現在最新の研究ではどんな形に発展していますか？

🐟️SakanaAI

ご質問の「広義の意味での真空管」は、古典的な三極管・五極管のような大型の真空管ではなく、「電子が真空中を飛ぶことを積極的に利用するデバイス」という意味で捉えると、現在は主に以下のような形で発展しております。

1. ナノスケール真空チャネルトランジスタ（NVCT）

1-1. NASAのナノスケール真空エレクトロニクス

NASA Ames 研究所では「Nanoscale Vacuum Channel Transistor（NVCT）」を開発しており、これは半導体チャネルを“真空の隙間”に置き換えたトランジスタです。

  • 構造
    シリコンまたはSiCウェハ上に、複数のエミッタ先端とそれを囲むサラウンドゲートを形成し、ソースとドレインの間に数十nm程度の真空ギャップを設けますNASA Science。

  • 動作原理
    ゲート電圧で電界を制御し、エミッタ先端から真空ギャップへ電子を放出（フィールドエミッション）させます。電子は真空中を散乱されずに高速で移動するため、非常に高い速度が得られます。

  • 利点

    • 放射線耐性：真空中の電子輸送は電離放射線の影響を受けにくく、ガンマ線・高速中性子照射下でも性能劣化がほぼ無視できるレベルと報告されていますNASA Science。

    • 高周波動作：格子散乱がないため電子速度が高く、0.5 THz 程度の動作周波数を目指した設計が可能です。

    • 軽量化：従来の宇宙機用電子機器では重い金属シールドが必要でしたが、NVCTは素子自体が放射線耐性を持つため、シールドの軽量化・省略が期待されています。

これは「真空管の原理」をナノスケール・CMOS互換プロセスで実現したものと見なせます。

1-2. 2次元材料を用いた真空チャネルトランジスタ

2025年の論文では、**単原子層の遷移金属ダイカルコゲナイド（TMDC：MoS₂, MoSe₂, WS₂）**をエミッタに用いたナノスケール真空チャネルトランジスタが報告されていますNanoscale (RSC)。

  • 構造

    • 基板上に単層TMDCを配置し、その**エッジ（PTE: protruded TMDC edge）**を冷陰極として用います。

    • 真空チャネル長は約100 nm、ゲート電極はHfO₂/Si₃N₄などの誘電体で絶縁されています。

  • 動作原理

    • ゲート電圧でTMDCエッジの仕事関数を直接変調し、トンネル障壁の高さを変化させます。

    • Fowler–Nordheim（FN）トンネリングにより電子を放出し、ゲートを電子の経路から外すことでゲートリークを抑制します。

  • 性能

    • WS₂を用いたデバイスでは、トランスコンダクタンス 681.4 μS/μm、カットオフ周波数 278 GHz、最大発振周波数 123.7 THzといった極めて高い値が報告されていますNanoscale (RSC)。

    • MoS₂ではオン・オフ比が約10¹⁰と、スイッチング特性も良好です。

これは「真空管のエミッタを2次元材料の鋭いエッジに置き換え、量子トンネリングを利用する」という、量子効果と真空電子輸送の融合と言えます。

2. 真空光トランジスタと光・無線シームレス通信

日本では、電子情報通信学会総合大会などで「真空光トランジスタ」を用いた超大容量光－無線シームレス通信システムの研究が報告されています電子情報通信学会 総合大会 2025。

  • 概念

    • 光通信（ファイバ）と無線通信（ミリ波・THz帯）をシームレスに接続するため、光信号を直接高周波電磁波に変換するデバイスが必要です。

    • 真空光トランジスタは、光で電子放出を制御し、その電子流を真空チャネルで輸送して高周波電磁波を発生させる、光→電子→電磁波の変換素子として機能します。

  • 狙い

    • 将来の6GやBeyond 5Gでは、THz帯の無線通信が期待されており、真空光トランジスタはサブTHz〜THz帯の信号生成・増幅に適した候補です。

    • 光ファイバと無線リンクを直接変換することで、従来の複雑なダウンコンバート回路を簡略化し、遅延・消費電力の低減を目指しています。

これは「真空管の光電効果＋電子ビーム制御」を光通信と無線通信の橋渡しに応用した、新しい形の真空デバイスと言えます。

3. その他の関連動向（概要）

  • マイクロ・ナノ空気チャネルデバイス
    完全な高真空ではなく、大気圧近傍の“空気チャネル”で動作する真空チャネルデバイスも研究されています。これは「真空管」の概念をより緩い真空条件に拡張したもので、製造コストや封止の簡略化が狙いです。

  • 半導体真空チップ市場の成長
    半導体プロセスで作られる真空チップの市場は、2025–2032年に年平均成長率13.5%で拡大すると予測されておりLinkedIn、研究開発と産業応用の両面で注目されています。

4. まとめ：広義の真空管は「ナノ・光・宇宙」に進化

以上をまとめますと、広義の真空管は現在、

  • ナノスケール化（数十nmの真空チャネル）

  • 2次元材料・量子トンネリングの活用

  • 高周波・THz帯のRF/光通信への応用

  • 宇宙放射線環境など極限環境での利用

という方向に発展しております。

古典的な真空管は「大きい・重い・高電圧」というイメージでしたが、最新の研究ではCMOS互換プロセスで作れる微小真空チャネル素子として、半導体技術と融合しながら再び注目されています。特に、放射線耐性と高周波性能の両立を目指す宇宙用途や、光・無線シームレス通信を支えるTHzデバイスとして、今後も重要な研究テーマとなることが期待されます。

もし特定の用途（宇宙用、通信用、センサ用など）に絞った最新動向をご希望でしたら、その分野に特化してさらに詳しくご説明することも可能でございます。

🐙かんべい

宇宙用、通信用、センサ用、各々での詳細な動向はうかがえますか？

🐟️SakanaAI

ご質問の「宇宙用・通信用・センサ用」それぞれでの動向について、現在の研究レベルで整理いたします。ここでは「広義の真空管」をナノスケール真空チャネルトランジスタ（NVCT）や真空チャネルデバイスを中心にご説明いたします。

1. 宇宙用（放射線耐性・高温度・高信頼性）

1-1. 放射線耐性を活かした宇宙電子機器

NASA Ames 研究所などが開発する Nanoscale Vacuum Channel Transistor（NVCT） は、宇宙環境での利用を強く意識したデバイスです。

  • 動作原理
    ソースとドレインの間に数十nmの真空チャネルを設け、ゲート電圧でフィールドエミッションを制御します。電子は真空中を散乱されずにバリスティック輸送するため、格子散乱の影響を受けませんNASA Science。

  • 放射線耐性
    真空中の電子輸送は電離放射線の影響を受けにくく、ガンマ線・高速中性子照射下でも性能劣化がほぼ無視できるレベルと報告されていますNASA Science。
    これにより、重い金属シールドを減らせるため、宇宙機の軽量化に貢献します。

  • 高温度・高信頼性
    レビュー論文では、ナノスケール真空デバイスが電気自動車、電気航空機、宇宙探査、深部石油・ガス掘削など、高温・高ストレス環境での産業応用に有望とされていますElectronics (MDPI)。
    宇宙では、木星の衛星エウロパ探査など、極端な放射線環境下での長期運用が想定されています。

1-2. 宇宙用の具体的な動向

  • NVCTベースのロジック・アンプ
    NASA は Si または SiC ウェハ上に NVCT を集積し、0.5 THz 程度の動作周波数を目指した設計を検討していますNASA Science。
    これは、将来の宇宙探査機や衛星通信で必要となる高周波・高信頼性の増幅器として有望です。

  • 放射線センサ・モニタ
    真空チャネルデバイスは、放射線による電荷生成の影響を受けにくいため、放射線モニタリング用センサとしても検討されています。
    ただし、現時点ではデバイス単体のセンサ応用よりも、ロジック・アンプ用途が先行している状況です。

2. 通信用（THz帯・光－無線シームレス通信）

2-1. サブミリ波・THz帯の増幅器・発振器

真空チャネルトランジスタは、100 GHz〜10 THzのサブミリ波・THz帯での増幅器設計に適していると報告されていますAcademia.edu。

  • 利点

    • 高ゲイン・高速・低歪み・低消費電力を両立できる可能性があります。

    • 真空中の電子輸送は格子散乱がないため、高周波での動作限界が半導体より高いと期待されています。

  • 課題

    • ナノスケールの真空ギャップ制御や低電圧動作時の安定性が技術的課題として指摘されていますMicroelectronics Reliability。

2-2. 真空光トランジスタによる光－無線シームレス通信

日本では、電子情報通信学会総合大会などで「真空光トランジスタ」を用いた超大容量光－無線シームレス通信システムの研究が報告されています電子情報通信学会 総合大会 2025。

  • 概念

    • 光ファイバとミリ波・THz帯の無線リンクを直接変換するために、光で電子放出を制御し、その電子流を真空チャネルで輸送して高周波電磁波を発生させる光→電子→電磁波変換素子として機能します。

  • 狙い

    • 将来の6GやBeyond 5Gでは、THz帯の無線通信が期待されており、真空光トランジスタはサブTHz〜THz帯の信号生成・増幅に適した候補です。

    • 従来の複雑なダウンコンバート回路を簡略化し、遅延・消費電力の低減を目指しています。

2-3. 通信分野の動向まとめ

  • 高周波RF/マイクロ波増幅器：サブミリ波帯の低歪みアンプとして研究。

  • THz帯発振・検出：アンテナ結合型真空チャネルナノダイオードなど、自由空間の電磁波を直接電子信号に変換するデバイスも提案されていますAntenna-Coupled Vacuum Channel Nano-Diode。

  • 光－無線ブリッジ：真空光トランジスタによる光ファイバと無線のシームレス接続が、通信インフラの次世代技術として注目されています。

3. センサ用（力学・バイオ・環境センサ）

3-1. 力学センサ：Piezo-NVCT（バイオインスパイア型）

Piezo-NVCT は、ナノスケール真空チャネルトランジスタ（NVCT）に圧電素子を統合した、バイオインスパイア型の動的触覚力センサですEngineering Computations。

  • 構造・動作

    • NVCT のゲート電極近傍に圧電層を配置し、外力が加わると圧電層が変形して電圧を発生。

    • その電圧が NVCT のゲート電圧として働き、真空チャネルを通る電子流（ドレイン電流）を変調します。

  • 特徴

    • 真空中の電子輸送は高速かつノイズに強いため、高感度・高速な触覚センシングが可能です。

    • ロボットハンドの触覚センサや、マイクロ・ナノスケールの力学センサとしての応用が検討されています。

3-2. バイオ・化学センサへの展開（将来展望）

現時点で、真空チャネルトランジスタそのものを直接的なバイオセンサとして用いた報告はまだ限定的ですが、以下のような方向性が検討されています。

  • 表面機能化による化学センサ
    NVCT のエミッタ表面を特定分子で修飾し、吸着・脱着に伴う仕事関数変化を真空チャネル電流の変調として検出する方式が考えられます。

  • MEMS/NEMS との統合
    レビューでは、NVCT を**マイクロ・ナノ電気機械システム（MEMS/NEMS）**と統合し、力学・圧力・ガスセンサとして応用する研究が紹介されていますEngineering Computations。

3-3. 環境・産業センサ（高温・高ストレス環境）

  • 高温環境センサ
    ナノスケール真空デバイスは、高温でも動作可能なため、電気自動車、電気航空機、深部掘削など、高温・高ストレス環境でのセンシングに有望とされていますElectronics (MDPI)。

  • 放射線環境センサ
    宇宙用と同様に、放射線環境下でのセンサとしても検討されていますが、現状はロジック・アンプ用途の方が先行しています。

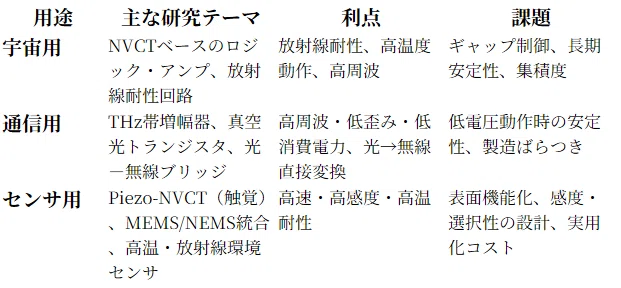

4. 用途別のまとめと今後の方向性

5. 総括

広義の真空管は、現在では

  • 宇宙用：放射線耐性・高温度耐性を活かした宇宙機用ロジック・アンプ・センサ

  • 通信用：THz帯・光－無線シームレス通信を支える真空チャネルトランジスタ・真空光トランジスタ

  • センサ用：Piezo-NVCT など力学センサや、高温・高ストレス環境での産業センサ

という形で、用途別に研究が進んでおります。

まだ多くは研究段階・プロトタイプ段階ですが、

  • ナノスケール化（CMOS互換プロセス）

  • 2次元材料・圧電材料との統合

  • 放射線・高温環境への適応

といった方向で、古典的な真空管の利点を現代のエレクトロニクスに再統合しようとする動きが活発です。

もし特定の用途（例：宇宙用ロジック回路、THz通信用増幅器、触覚センサなど）に絞った、さらに詳細な技術動向をご希望でしたら、その分野に特化して追加でご説明することも可能でございます。

🐙かんべい

宇宙用ロジック回路についてお願いいたします。

🐟️SakanaAI

「宇宙用ロジック回路」という観点で、広義の真空管（ナノスケール真空チャネルトランジスタ＝NVCTなど）がどのように研究されているかを整理いたします。

1. 宇宙用ロジック回路としてのNVCTの位置づけ

現在の宇宙用ロジック回路は、主にCMOSの放射線耐性設計（Rad-Hard CMOS）やSiC・GaNなどのワイドバンドギャップ半導体が主流ですが、NVCTは

  • 真空中の電子輸送による放射線耐性

  • 高周波・高温度動作

  • CMOS互換プロセスでの製造可能性

という点から、**「次世代の宇宙用ロジック・アンプ」**として研究されていますNASA ScienceElectronics (MDPI)。

2. NVCTベースのロジック回路（インバータなど）

2-1. NVCTインバータの基本構成

研究では、NVCTを用いたインバータ回路の設計・シミュレーションが報告されていますDesign and Circuit Simulation of Nanoscale Vacuum Channel Transistor。

  • 構造

    • 入力信号をNVCTのゲートに印加し、ドレイン電流を制御。

    • 負荷抵抗や別のNVCTと組み合わせて、**入力の論理反転（NOT）**を実現します。

  • 特徴

    • 高周波・高速応答・高信頼性が期待され、ナノスケール真空チャネルトランジスタは「高周波、高速応答、高信頼性の電子デバイスとして有望」とされていますDesign and Circuit Simulation of Nanoscale Vacuum Channel Transistor。

    • 真空中の電子輸送は格子散乱がないため、スイッチング速度が高く、消費電力も比較的低い可能性があります。

2-2. 相補型真空フィールドエミッショントランジスタ（Complementary VFET）

ACS Applied Nano Materials では、**相補型真空フィールドエミッショントランジスタ（Complementary VFET）**が提案されていますACS Applied Nano Materials。

  • 概念

    • CMOSの「n型・p型」に対応するように、電子放出側・電子受容側の真空チャネル素子を組み合わせ、相補型ロジックを構成します。

  • 利点

    • 真空中の電子輸送は放射線耐性が高く、高温でも動作可能なため、宇宙用ロジック回路として有望です。

    • 相補型動作により、スタティック消費電力の低減が期待されます。

3. 宇宙用ロジック回路としての利点

3-1. 放射線耐性（TID・SEE）

  • TID（総電離線量）
    半導体では、電離放射線がゲート酸化膜やフィールド酸化膜に電荷をトラップし、しきい値電圧シフトやリーク増加を引き起こします。
    NVCTは真空中の電子輸送を利用するため、酸化膜トラップの影響を受けにくく、TID耐性が高いと期待されていますNASA Science。

  • SEE（単一イベント効果）
    高エネルギー粒子が半導体中で電荷を生成し、ソフトエラーやラッチアップを引き起こします。
    NVCTはチャネルが真空であるため、電荷生成の影響が小さく、SEE耐性も高い可能性があります。

NASAは、NVCTを宇宙機の放射線耐性電子機器として位置づけ、特に木星の衛星エウロパのような高放射線環境での利用を想定していますNASA Science。

3-2. 高周波・高温度動作

  • 高周波動作
    真空中の電子は格子散乱を受けないため、0.5 THz程度の動作周波数を目指した設計が可能ですNASA Science。
    これは、将来の衛星間通信・地球観測レーダーなどで必要となる高周波ロジック・アンプとして有望です。

  • 高温度動作
    ナノスケール真空デバイスは、電気自動車、電気航空機、宇宙探査、深部掘削など高温・高ストレス環境での産業応用に有望とされていますElectronics (MDPI)。
    宇宙では、太陽近傍やエウロパ探査など、高温・高放射線環境での長期運用が想定されます。

4. 材料・構造の工夫（宇宙用ロジック向け）

4-1. SiCウェハ上のNVCT

  • **SiC（炭化ケイ素）**は、高熱伝導率・高絶縁破壊電界・高放射線耐性を持つため、宇宙用電子デバイスに適しています。

  • ResearchGateのレビューでは、SiCウェハ上に作製されたナノスケール真空トランジスタが、将来の宇宙機用放射線耐性電子機器として有望であると述べられていますResearchGate。

4-2. 2次元材料・ペロブスカイトエミッタ

  • 2次元TMDC（MoS₂, WS₂など）
    単原子層TMDCのエッジをエミッタとして用いるNVCTは、高トランスコンダクタンス・高カットオフ周波数を示し、高周波ロジック回路に適していますNanoscale (RSC)。

  • ハライドペロブスカイト単結晶カソード
    最近の研究では、ペロブスカイト単結晶をカソードに用いたNVCTが報告され、高いフィールド増倍係数と大きな放出電流が得られていますNano Research。
    これは、製造容易性と多機能性を兼ね備えた真空エレクトロニクスとして、次世代情報通信技術（宇宙通信含む）への応用が期待されています。

5. 現状の課題と将来展望

5-1. 技術的課題

  • ナノギャップ制御
    数十nm以下の真空ギャップを高精度・高均一性で形成する必要があり、製造ばらつきが課題ですMicroelectronics Reliability。

  • 低電圧動作と安定性
    低電圧で安定したフィールドエミッションを得るには、エミッタ先端形状・材料・表面状態の最適化が必要です。

  • 集積度・スケーリング
    現状は単一素子や小規模回路のレベルであり、大規模集積ロジック（CPUレベル）には至っていません。

5-2. 宇宙用ロジック回路としての将来像

  • 放射線耐性ロジック・アンプ
    高放射線環境下でのアンプ・スイッチ・論理ゲートとして、従来のRad-Hard CMOSを補完・代替する可能性があります。

  • 高周波フロントエンド
    サブミリ波・THz帯の増幅器・発振器・ミキサとして、宇宙通信・レーダーに応用されます。

  • 高温度・高信頼性制御回路
    推進系・電源系・熱制御系など、高温・高ストレス環境下の制御ロジックとして利用される可能性があります。

6. まとめ

宇宙用ロジック回路としての「広義の真空管」は、

  • NVCTベースのインバータ・相補型ロジックによる高周波・高速・高信頼性のスイッチング

  • 真空中の電子輸送による放射線耐性・高温度耐性

  • SiC・2次元材料・ペロブスカイトなど新材料との統合

という方向で研究が進んでおります。

現時点では研究レベル・プロトタイプレベルですが、将来の宇宙探査・衛星通信において、放射線耐性と高周波性能を両立するロジック回路として、NVCTや真空チャネルデバイスが重要な役割を担う可能性が高いと考えられます。

もし、「特定の材料（SiC、2次元材料、ペロブスカイトなど）に絞った宇宙用ロジック回路の動向」や、「THz帯ロジック回路の設計例」など、さらに詳細な技術情報をご希望でしたら、その分野に特化して追加でご説明いたします。

🐙かんべい

大型の真空管の研究は、継続されているのか？

🐟️ダゴン

結論から申し上げますと、大型の真空管（特に高周波・高出力のマイクロ波管）の研究は、現在も継続されております。ただし、その主な舞台は「民生用オーディオ」ではなく、**高周波・高出力分野（通信・レーダー・核融合・加速器など）**に移っています。

以下、分野別にご説明いたします。

1. 高周波・高出力マイクロ波管（クライストロン、進行波管、ジャイロトロンなど）

1-1. 研究の継続と市場規模

  • 市場規模
    2024年の世界の真空管市場は約38億ドル、2030年には約58億ドル（CAGR 6.8%）に成長すると予測されており、中国が主要市場（2024年で世界の37%）となっています真空管市場分析。
    これは、工業加熱・通信・防衛・医療などでの高出力マイクロ波管の需要を反映しています。

  • 高周波真空管のレビュー
    「Review of the high-power vacuum tube microwave sources」などのレビュー論文では、100 GHz以上の周波数で動作する

    • クライストロン（Klystron）

    • 進行波管（Traveling Wave Tube, TWT）

    • ジャイロトロン（Gyrotron）

    • 後進波管（Backward Wave Oscillator）
      といった高出力マイクロ波管の研究動向が整理されていますReview of high-power vacuum tube microwave sources。

1-2. ジャイロトロン（核融合・加熱用）

  • 核融合プラズマ加熱
    ジャイロトロンは、メガワット級のミリ波を発生できるため、核融合実験装置（トカマクなど）の**電子サイクロトロン共鳴加熱（ECRH）**に不可欠なデバイスですGyrotron: The most Suitable Millimeter-Wave Source for Heating of Plasma in Tokamak。

  • 研究の継続
    「Progress in gyrotron development」などの論文では、高出力・高周波化・長寿命化・効率向上に向けた研究が継続されていることが報告されていますProgress in gyrotron development。
    近年も、170 GHz・1 MW級といった高性能ジャイロトロンの開発が進んでいます。

1-3. クライストロン・進行波管（通信・レーダー・加速器）

  • 加速器・レーダー
    クライストロンは、ラジオ周波数（RF）の高出力増幅に用いられ、CERNの大型ハドロン衝突型加速器（LHC）などでビーム加速用RF電源として使われていますCERN Facebook。

  • 通信・宇宙
    進行波管（TWT）は、衛星通信・宇宙探査機の送信機として依然として重要です。
    マイクロ波管市場の分析では、進行波管が市場をリードする管種と予測されていますMicrowave Tubes Market。

2. 真空電子学の学会・研究コミュニティ

  • 中国電子学会 真空電子学分会
    2024年5月に「第22回真空電子学分会学術年会」が開催されており、マイクロ波電真空デバイスを中心とした研究発表が行われています中国電子学会 真空電子学分会。

  • 真空電子学の歴史と展望
    「真空電子学の歴史」などの解説では、真空電子学は「真空中の電子と電磁波・材料の相互作用」を研究する学問として定義され、クライストロン、進行波管、ジャイロトロン、加速器用RF源などが主要な研究対象であると説明されています真空電子学の歴史。

3. 民生用・オーディオ用真空管の動向

  • 市場としての存在
    オーディオ用真空管（ギターアンプ・Hi-Fiアンプなど）は、ニッチ市場として継続的に生産・販売されています。
    ただし、これは新規の基礎研究というより、既存技術の改良・製造技術の維持が中心です。

  • 研究というより「産業・文化」
    学術的な「真空管研究」の主軸は、高周波・高出力マイクロ波管に移っており、オーディオ用真空管は産業・文化・ノスタルジアの側面が強いと言えます。

4. まとめ：大型真空管の研究は「高周波・高出力」で継続中

以上をまとめますと、

  • 大型の真空管（クライストロン、進行波管、ジャイロトロンなど）は、

    • 核融合プラズマ加熱

    • 粒子加速器

    • 衛星通信・レーダー

    • 工業加熱・医療
      といった高周波・高出力分野で、現在も研究・開発が活発に継続されています。

  • 市場規模も2024年38億ドル→2030年58億ドルと成長予測があり、中国を中心に工業・通信・防衛用途での需要が続いています真空管市場分析。

  • 一方、民生用オーディオ真空管は、研究というより産業・文化として存続している状況です。

したがって、「大型の真空管の研究は最近も継続されているか？」というご質問に対しては、**「はい、特に高周波・高出力マイクロ波管として、核融合・加速器・宇宙通信などの分野で活発に研究が続いています」**とお答えできます。

もし特定の管種（例：ジャイロトロン、クライストロン、進行波管）や用途（核融合、加速器、宇宙通信）に絞った最新動向をご希望でしたら、その分野に特化してさらに詳しくご説明することも可能でございます。

🐙かんべい

･･･と、まあ、以外に知らない間に知らない発展を遂げていた、「真空管」のお話でした。
