GT系フリードクロスターにINNOのシステムキャリアを取り付けてみました

皆様今晩は、すだじいと申します。

山のほうに雪雲がやってくる季節になりました。

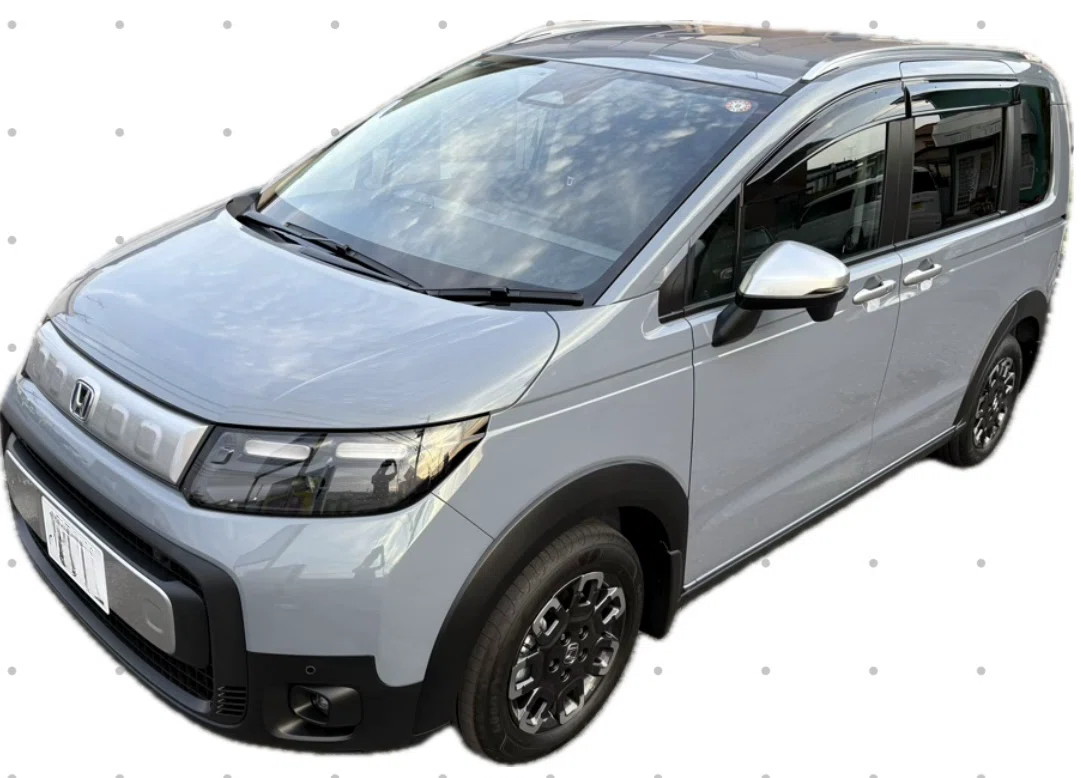

クルマをGT系の新しいフリードクロスターに乗り換えたのですが、スキー板やストックを屋根に載せるシステムキャリアをまだ購入していませんでした。

車中泊をする時もあり、板を車内に積むと狭くて眠れないので、今度のクルマもGB系フリードの時と同様にシステムキャリアを購入して、板を載せる事に致しました。

GB系フリード同様の『TERZO』のキャリアも考えましたが、某カー用品店で見比べた所、『INNO』のキャリアのほうが品揃えが豊富で、価格も手頃でしたので、今回のGT系フリードクロスターには『INNO』のキャリアを取り付けてみる事にしました。

さらに、今回は相方の勧めもあり、アタッチメントは今まで使っていた経験がある『スキー＆スノボ用アタッチメント』ではなく、初めての『ルーフボックス』の取り付けを行う事に致しました。
『ルーフボックス』の取り付けに関しては別記事で、追ってご紹介したいと思います。

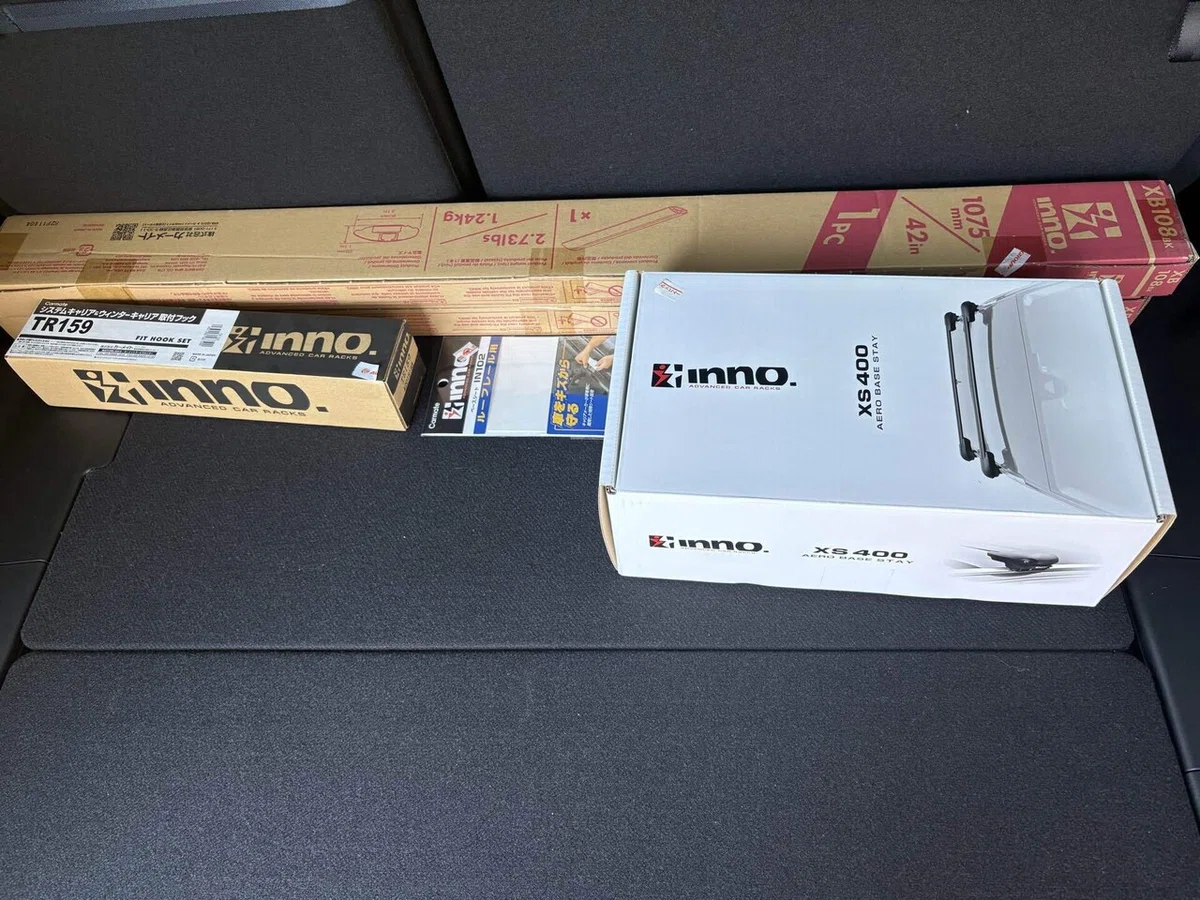

今回GT系〈GT8〉フリードクロスターに取り付けるシステムキャリアは、適合表を元に確認した所、

ステー『XS400』
取付フック『TR159』
バー『XB108BK』×2

でしたので、ルーフボックスと共に購入致しました（今回選んだセットは、バーが車体横に飛び出さないフラッシュタイプになります）。

尚、無くても構わない物ですが、クルマ側のルーフレールに傷を付けない為のベースシート『IN102』も購入してみました。

私と同じくGT系フリードのルーフレール付きにお乗りの方のご参考になればと思い、ここから先は『XS400』に付属の取扱説明書の1〜16の順番に、取り付け作業の様子をご紹介したいと思います。

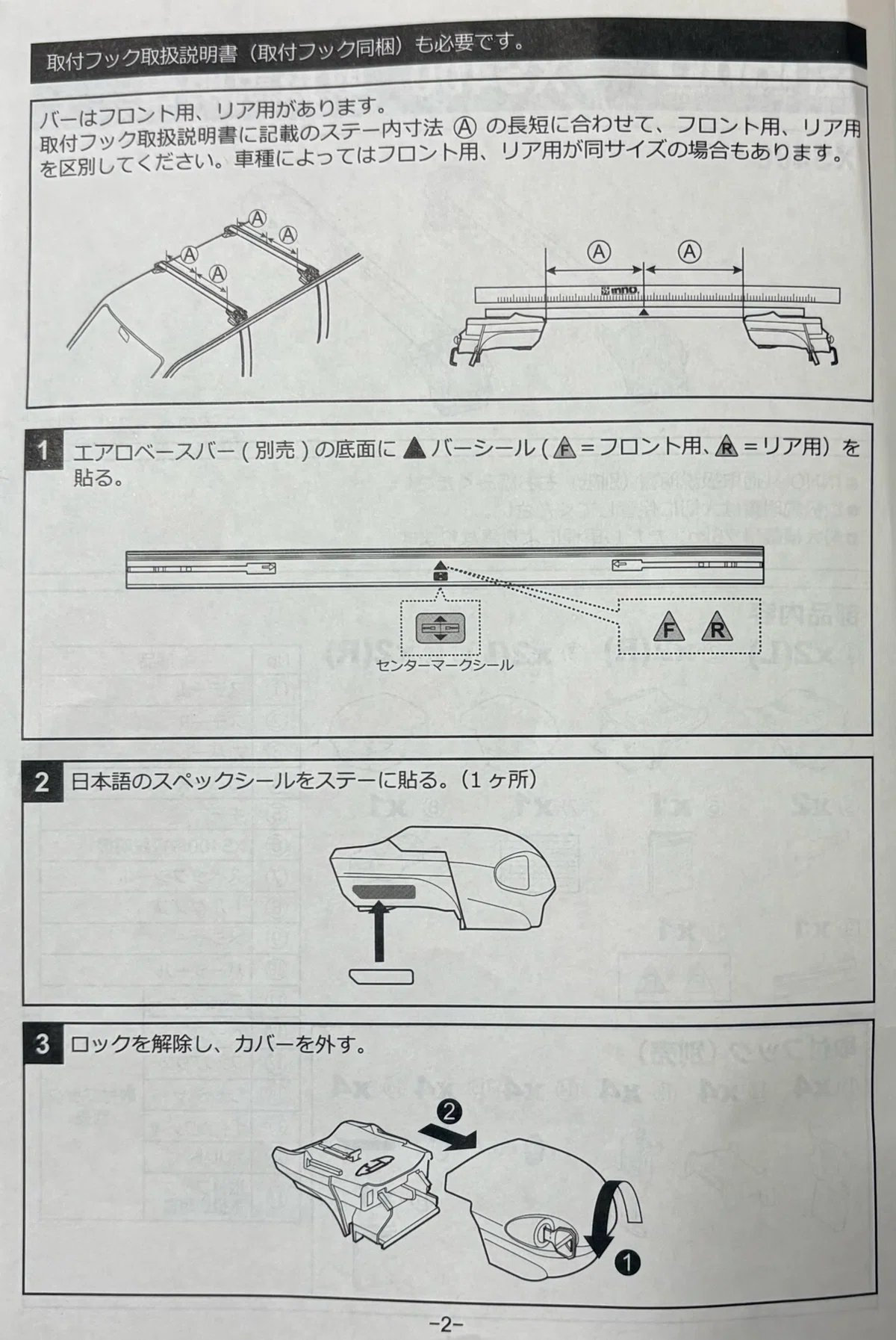

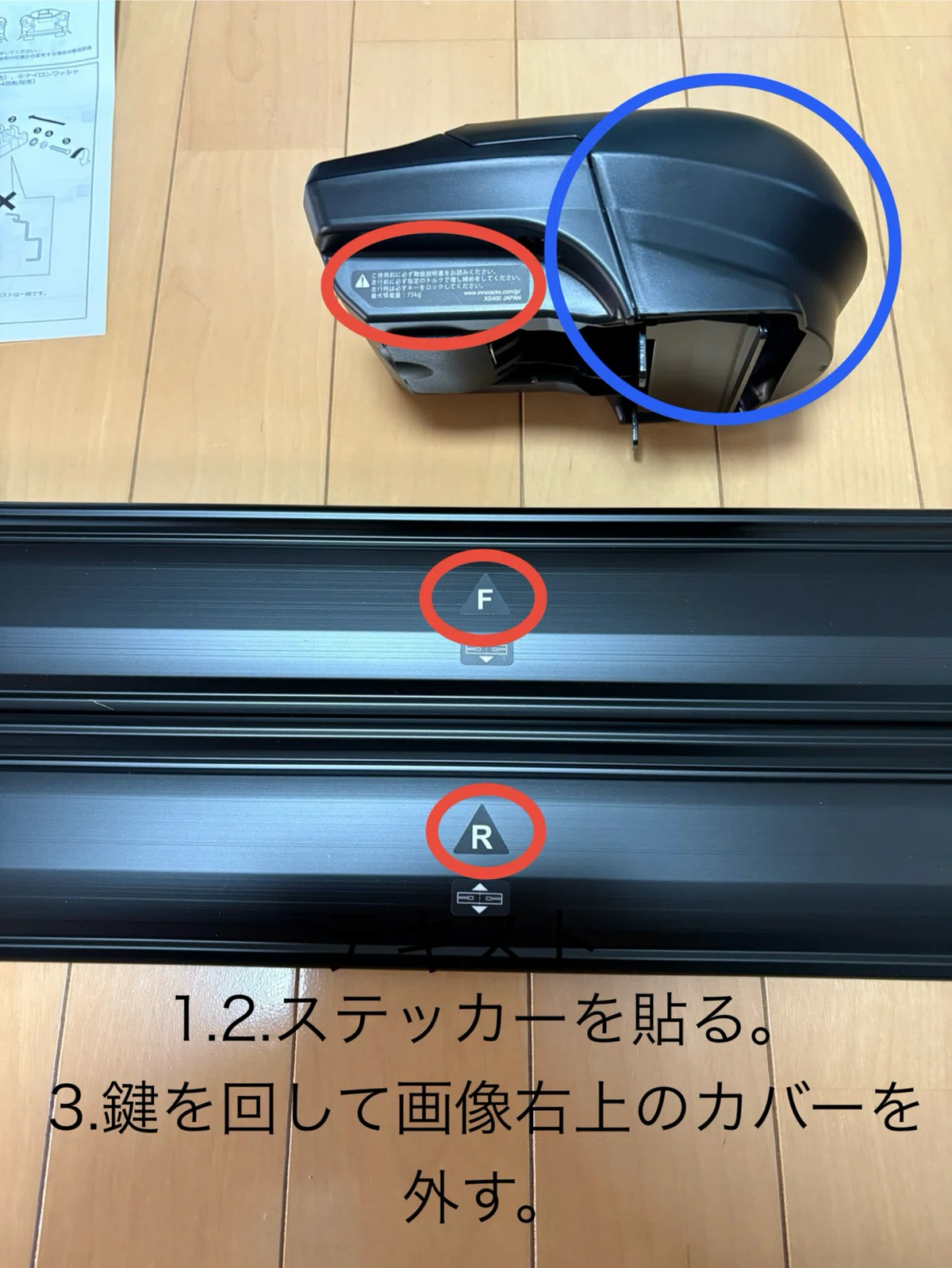

1.エアロベースバーの底面に▲バーシールを貼る。

2.日本語のスペックシールをステーに貼る。（1ヶ所）

3.ロックを解除し、カバーを外す。

…1.2.はただシールを貼る作業でしたが、私はスペックシールを左右アベコベに貼ってしまいました。取説のイラストと違う向きに貼ってしまいましたが、使用上全く問題無いので、気にせず使う事に致します。
3.は、合計4つのカバーを取り外して、取り付けの準備を整えます。

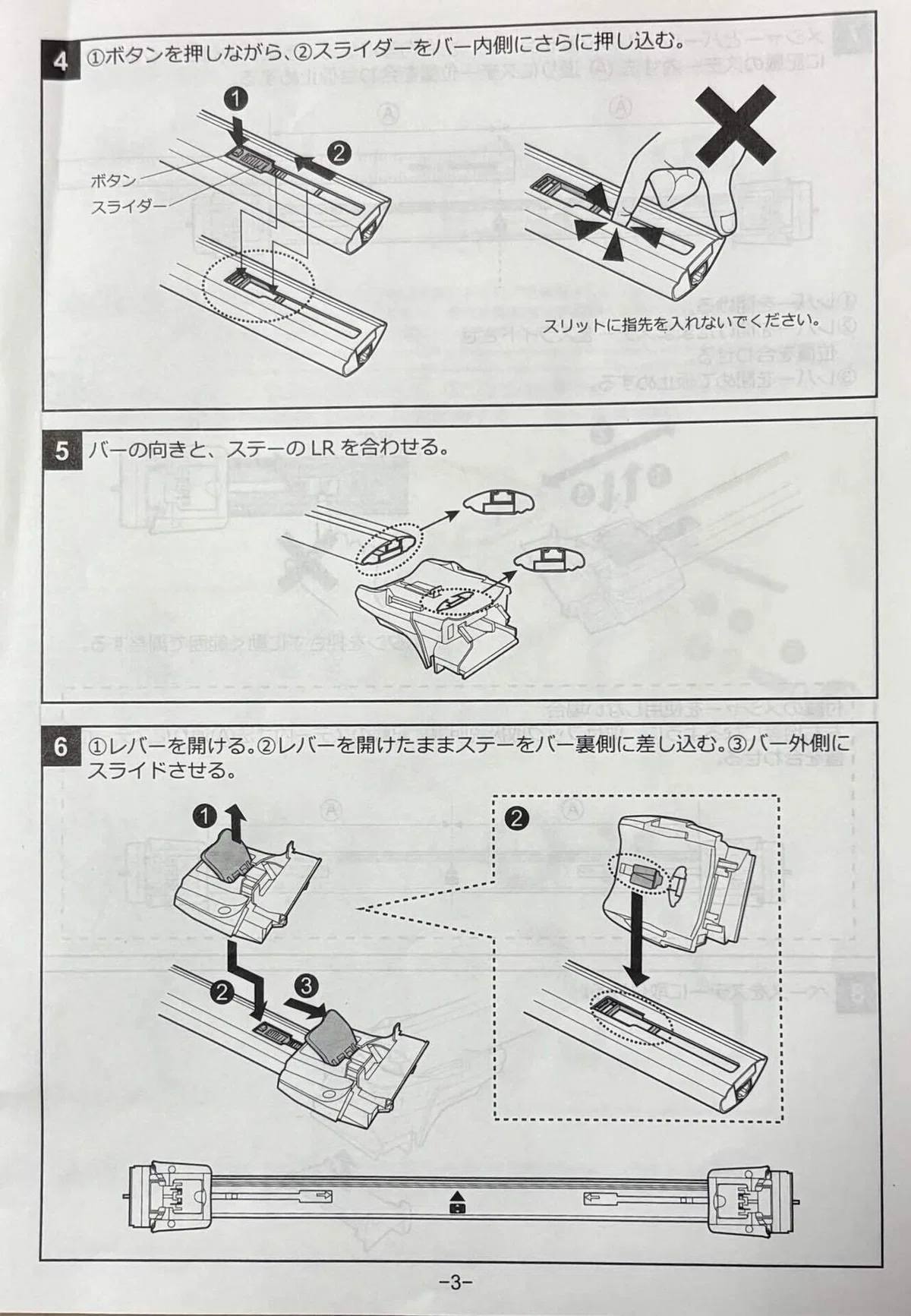

4.ボタンを押しながら、スライダーをバー内側にさらに押し込む。

5.バーの向きと、ステーのLRを合わせる。

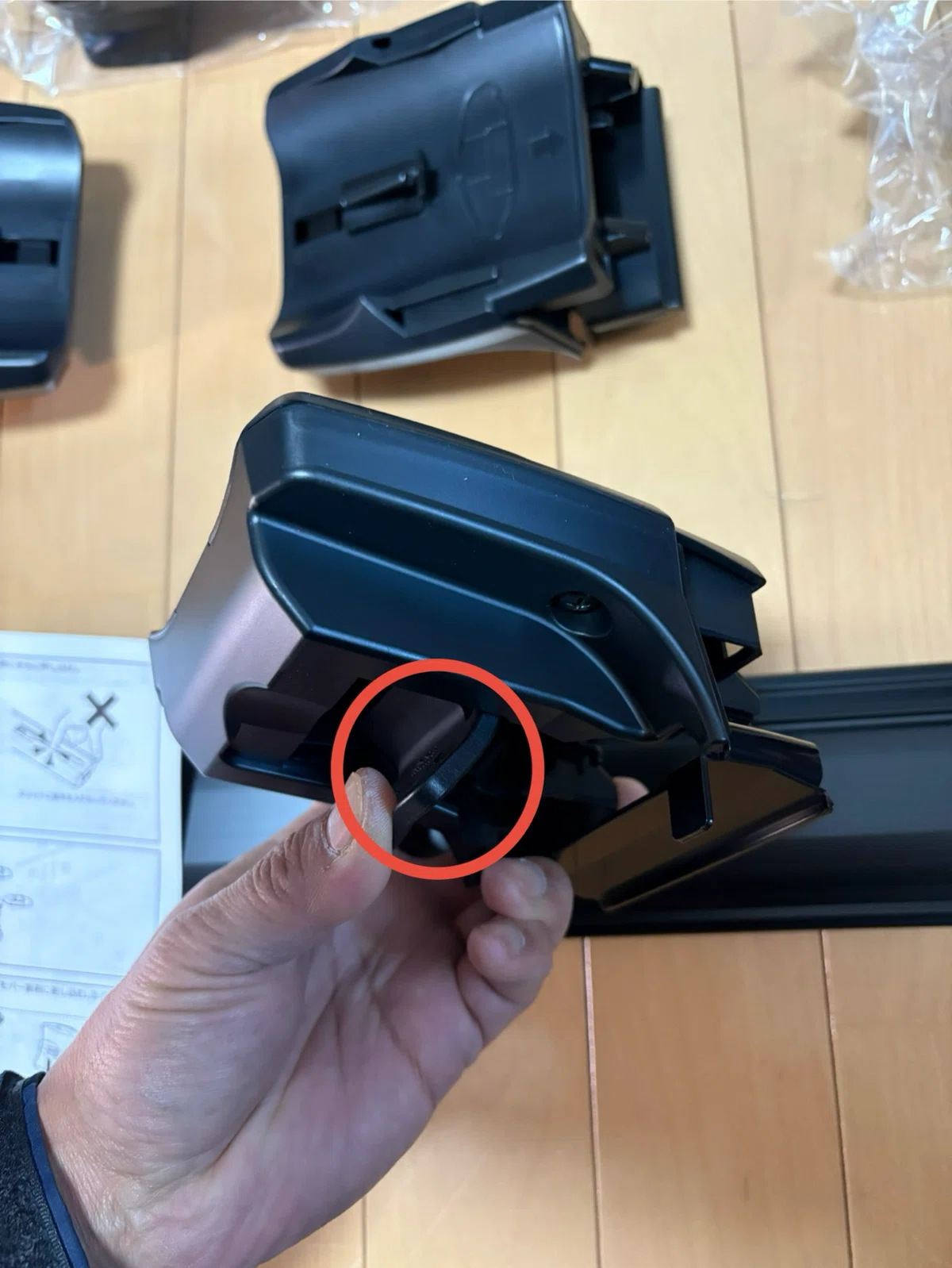

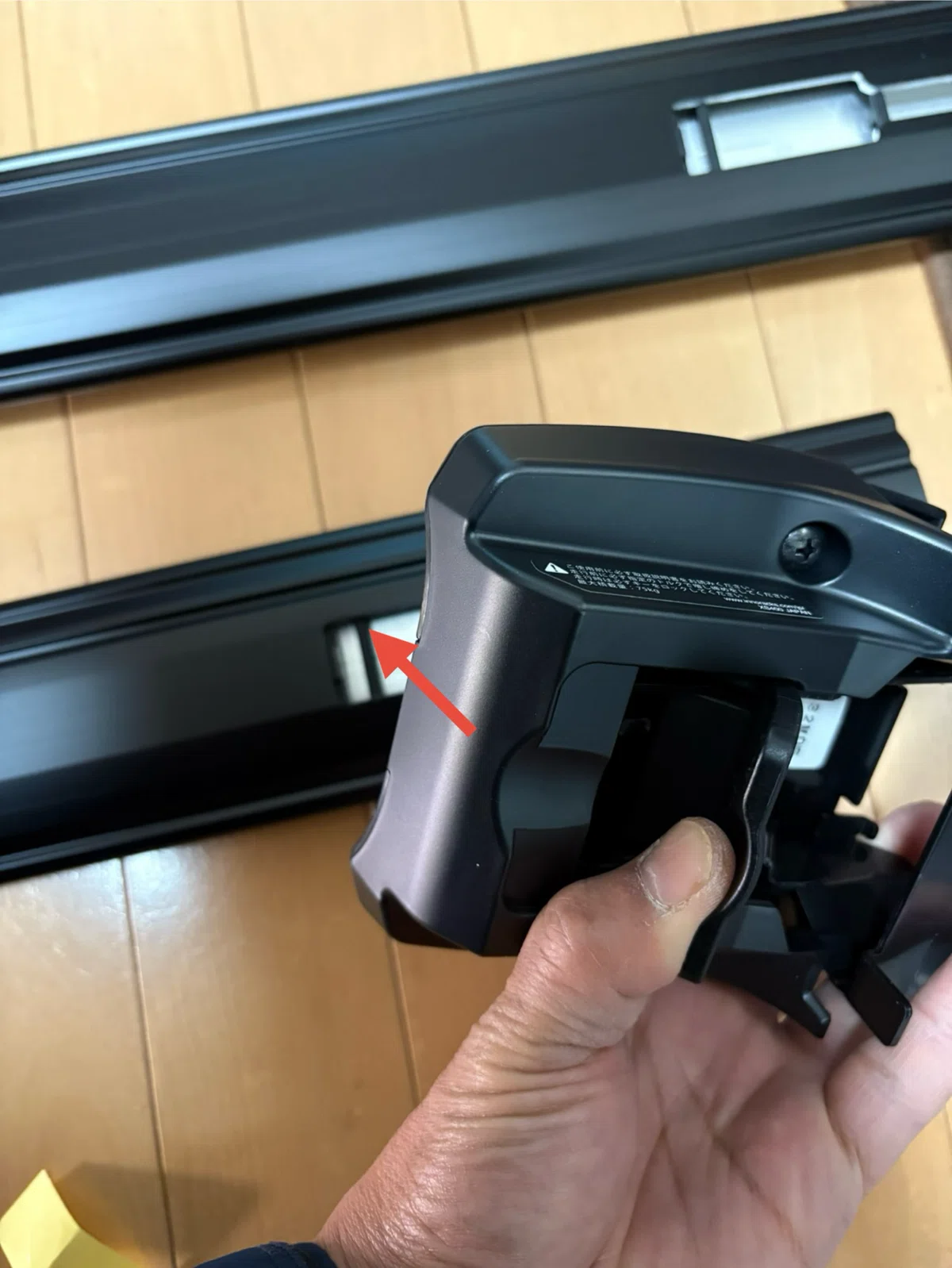

6.レバーを開ける。レバーを開けたままステーをバー裏側に差し込む。バー外側にスライドさせる。

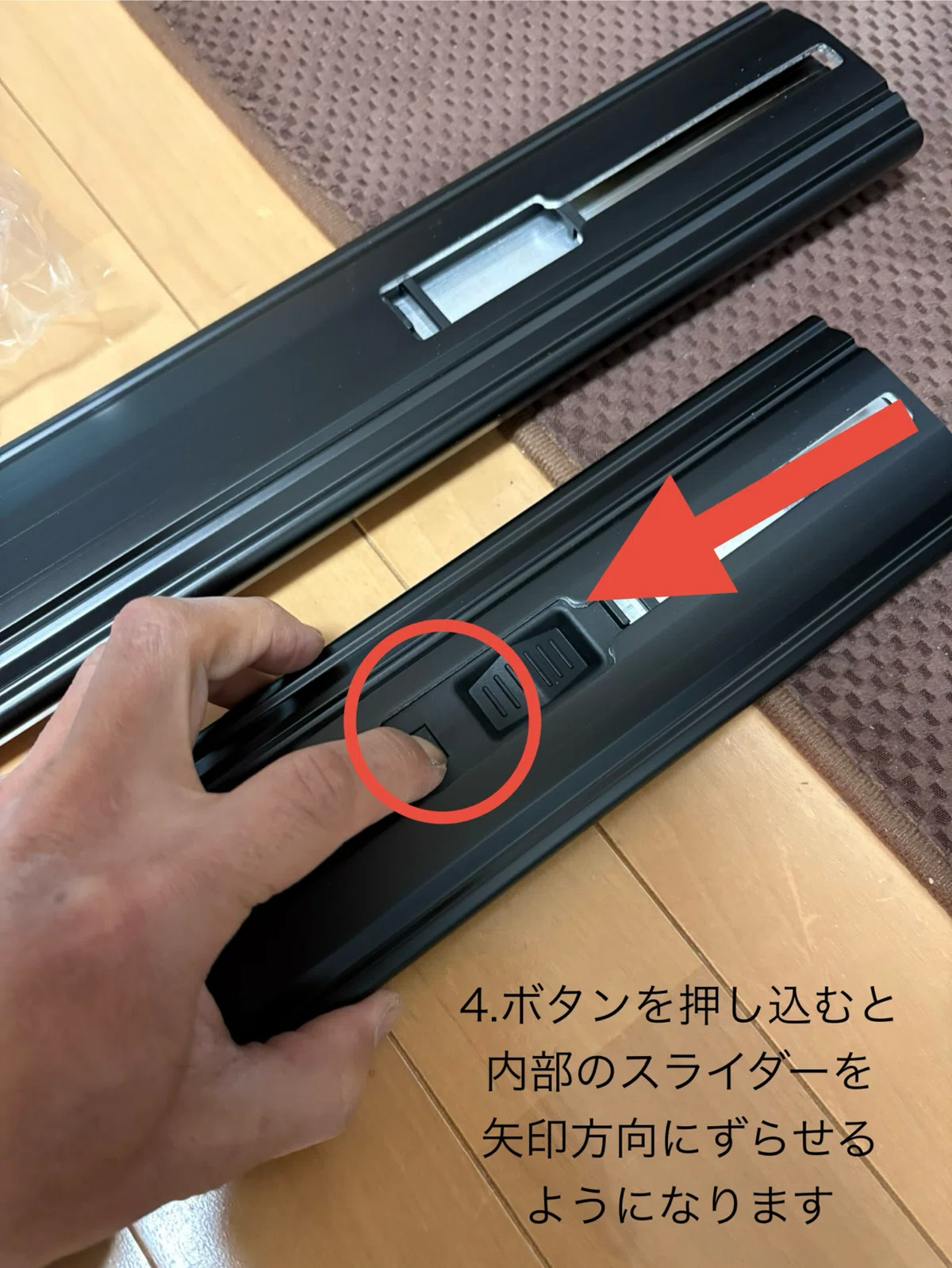

…4.は図を参考にして、バーの内部の『スライダー』をずらして、ステーを差し込む準備をします。

…5.のように、バーに対してステーのLR（助手席側と運転席側）が有りますので、バーの上下とステーのLRを良く認識しながら組み合わせます。

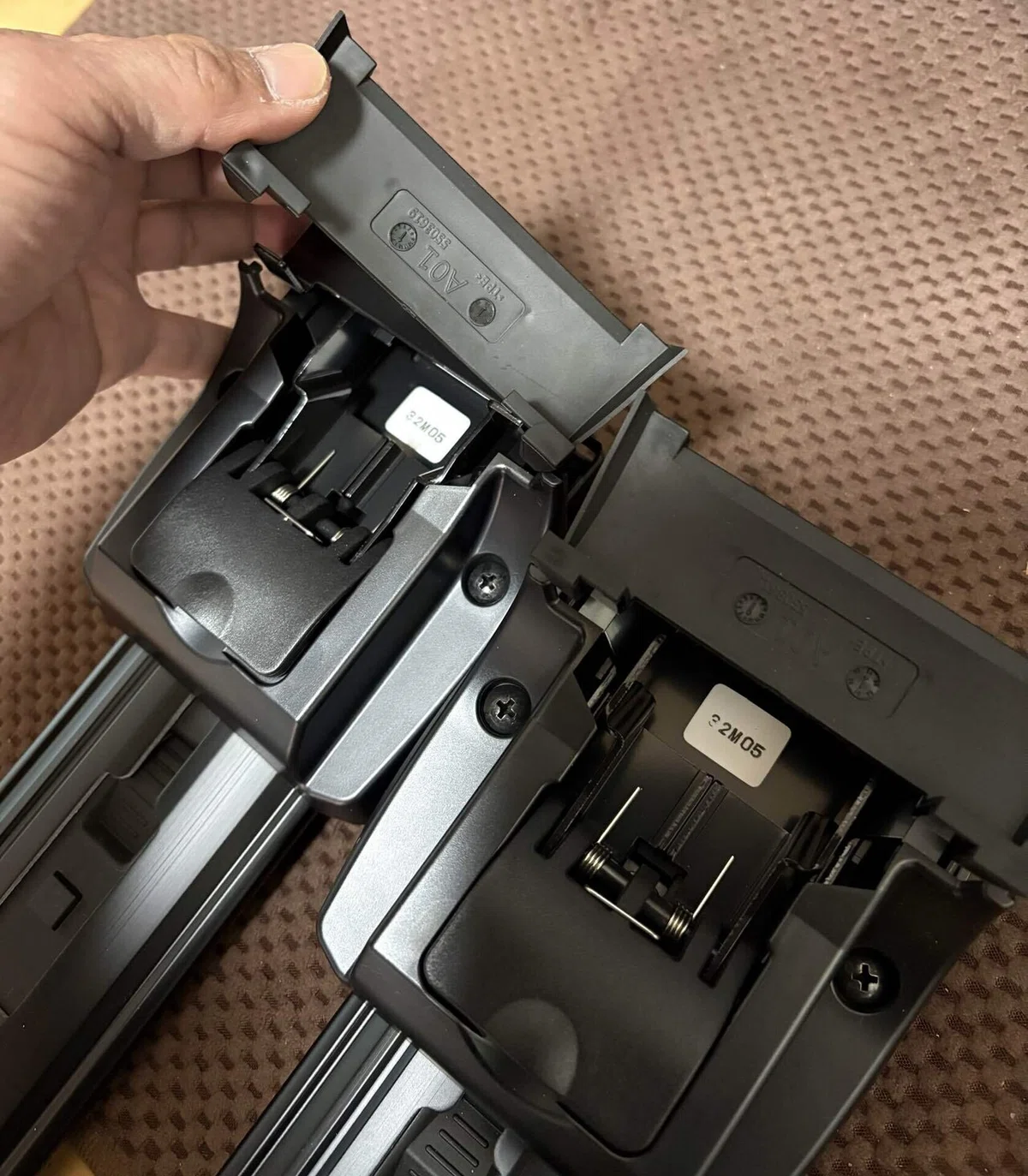

そして6.の通り、ステー裏側のレバーを解放して、バー裏側の内部のスライダーに差し込みます。

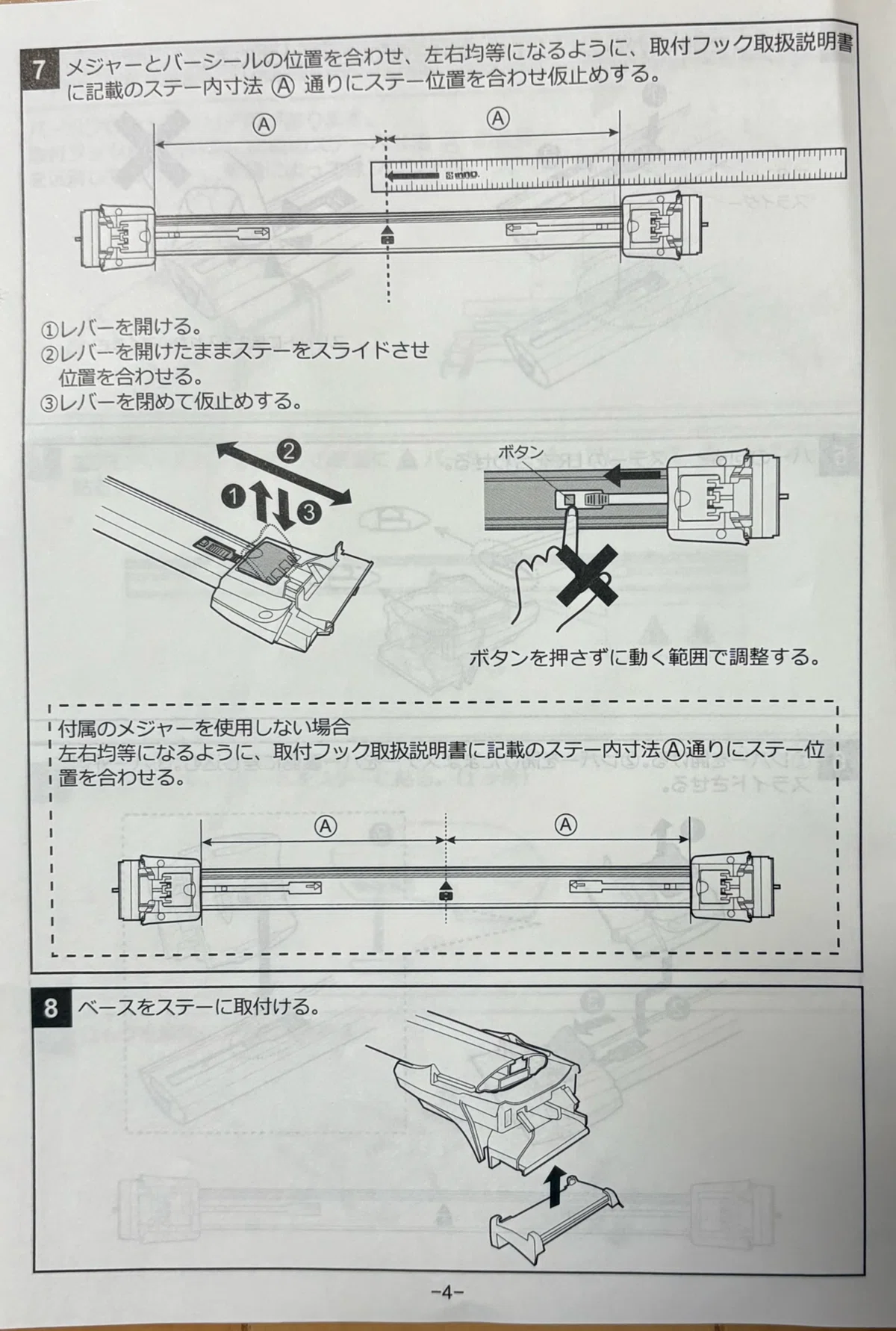

7.メジャーとバーシールの位置を合わせ、左右均等になるように、取付フック取扱説明書に記載のステー内寸法A通りにステー位置を合わせ仮止めする。


8.ベースをステーに取り付ける。

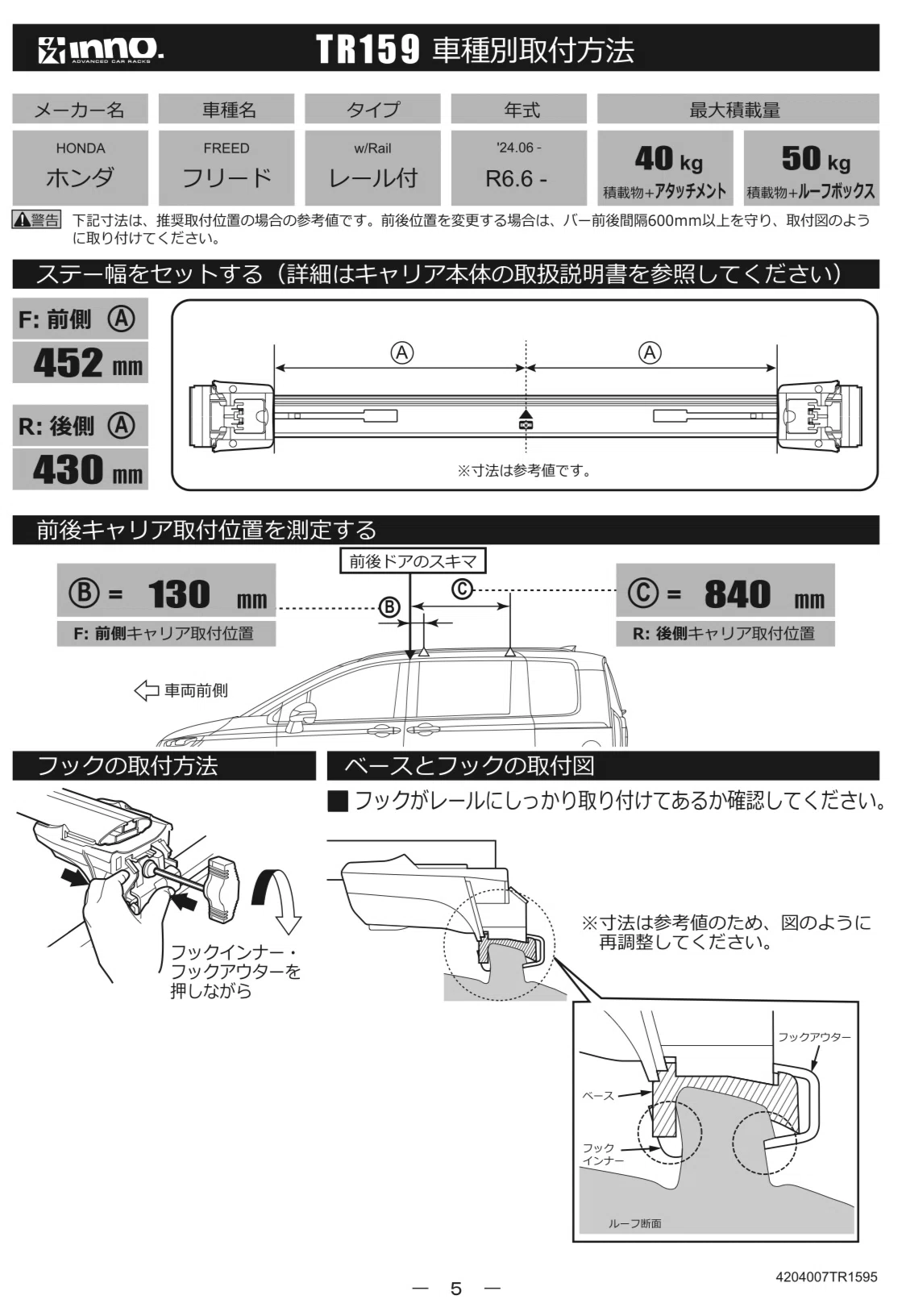

…7.については、取付フック取扱説明書が古いフリードの情報だった為、令和6年6月以降のフリードの情報をカーメイトのWEBサイトから調べました（下記画像）。

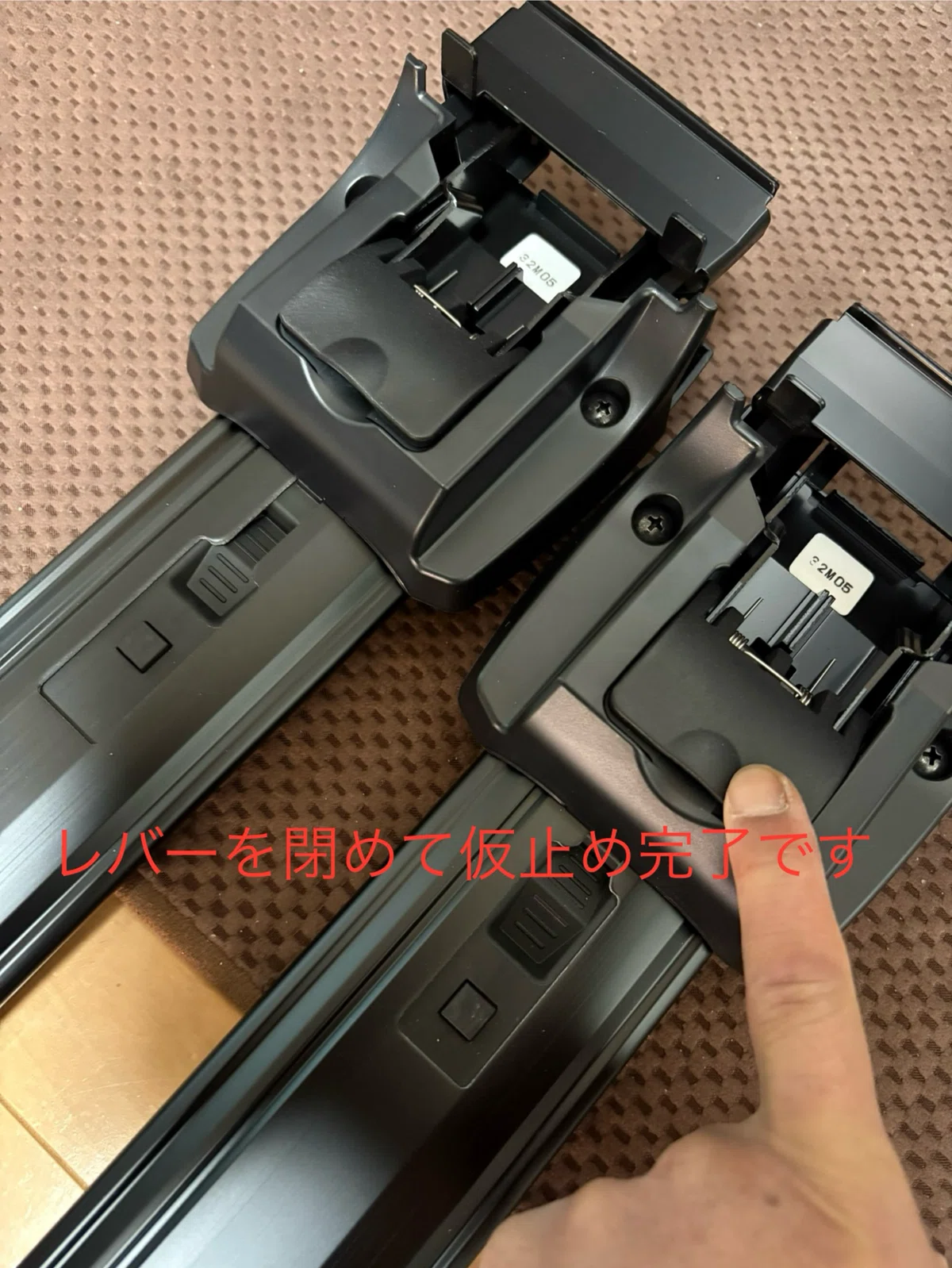

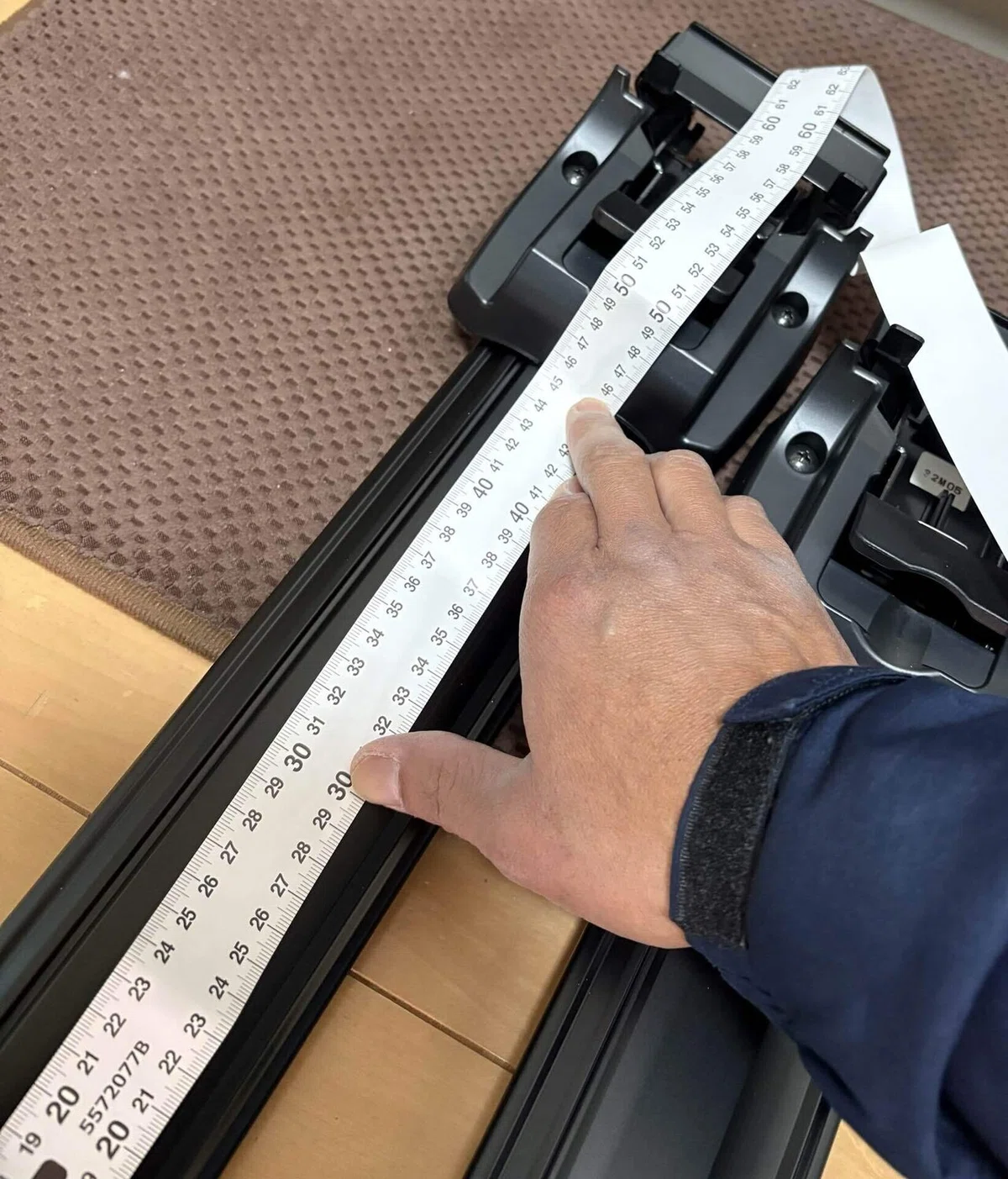

下記画像の寸法A（F452/R430mm）を元に、バーのセンターの▲バーシールからメジャーで計り、ステーを仮止めします。

…8.向きを確認しながら、ゴム製のベースをステーに取り付けます。

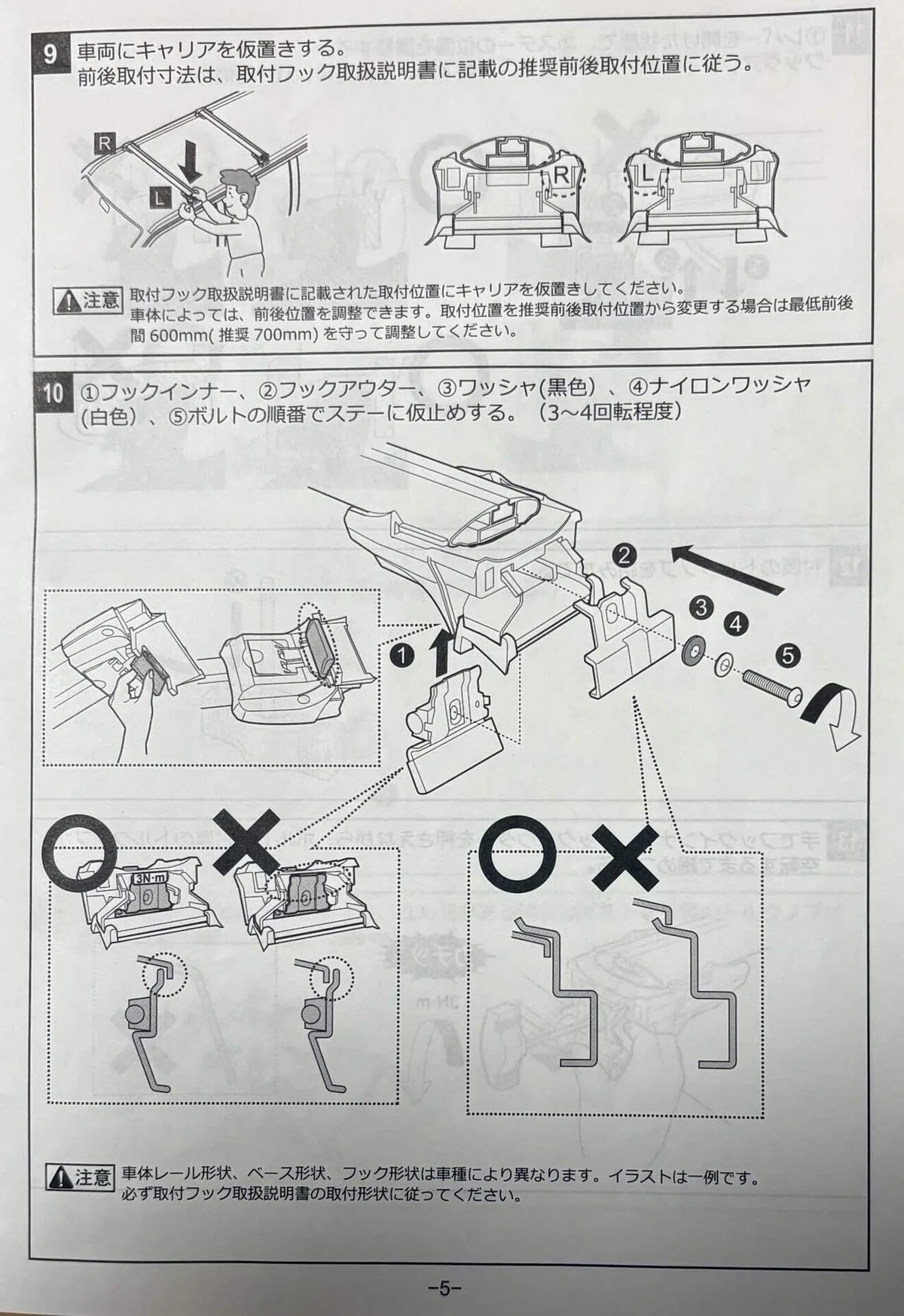

9.車両にキャリアを仮置きする。前後取付寸法は、取付フック取扱説明書に記載の推奨前後取付位置に従う。

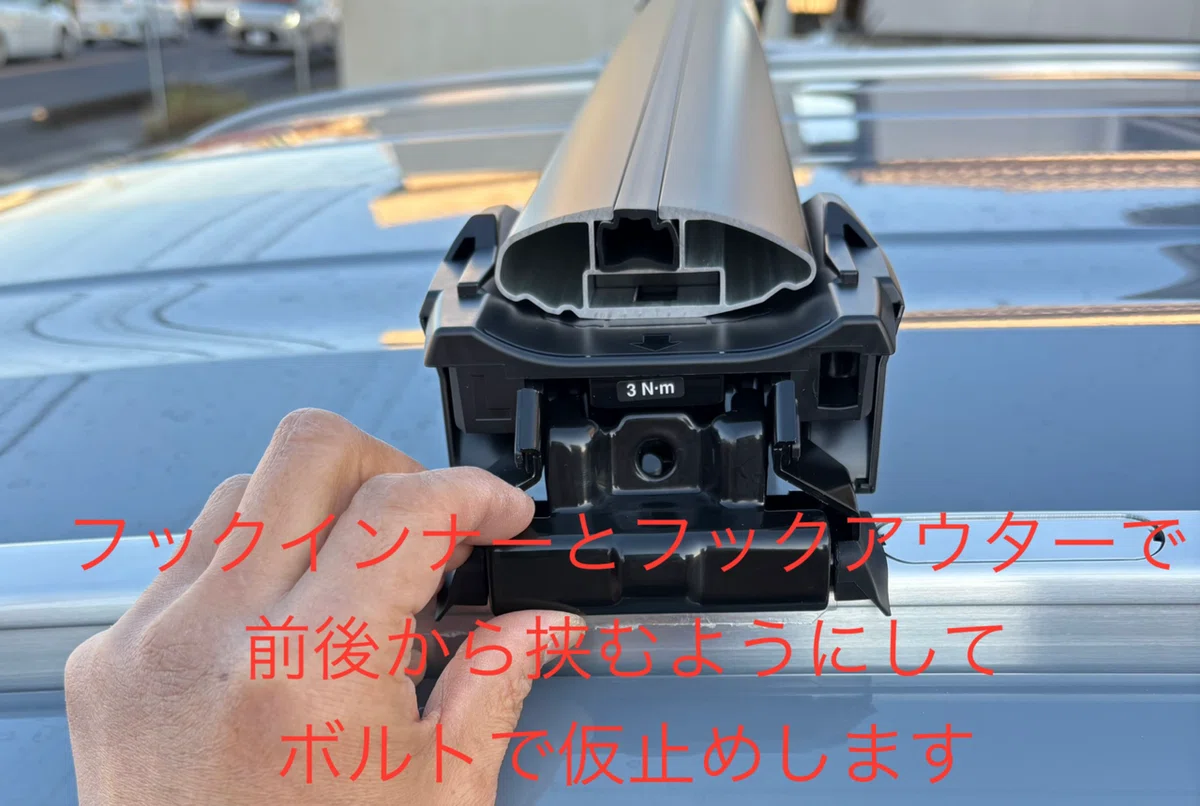

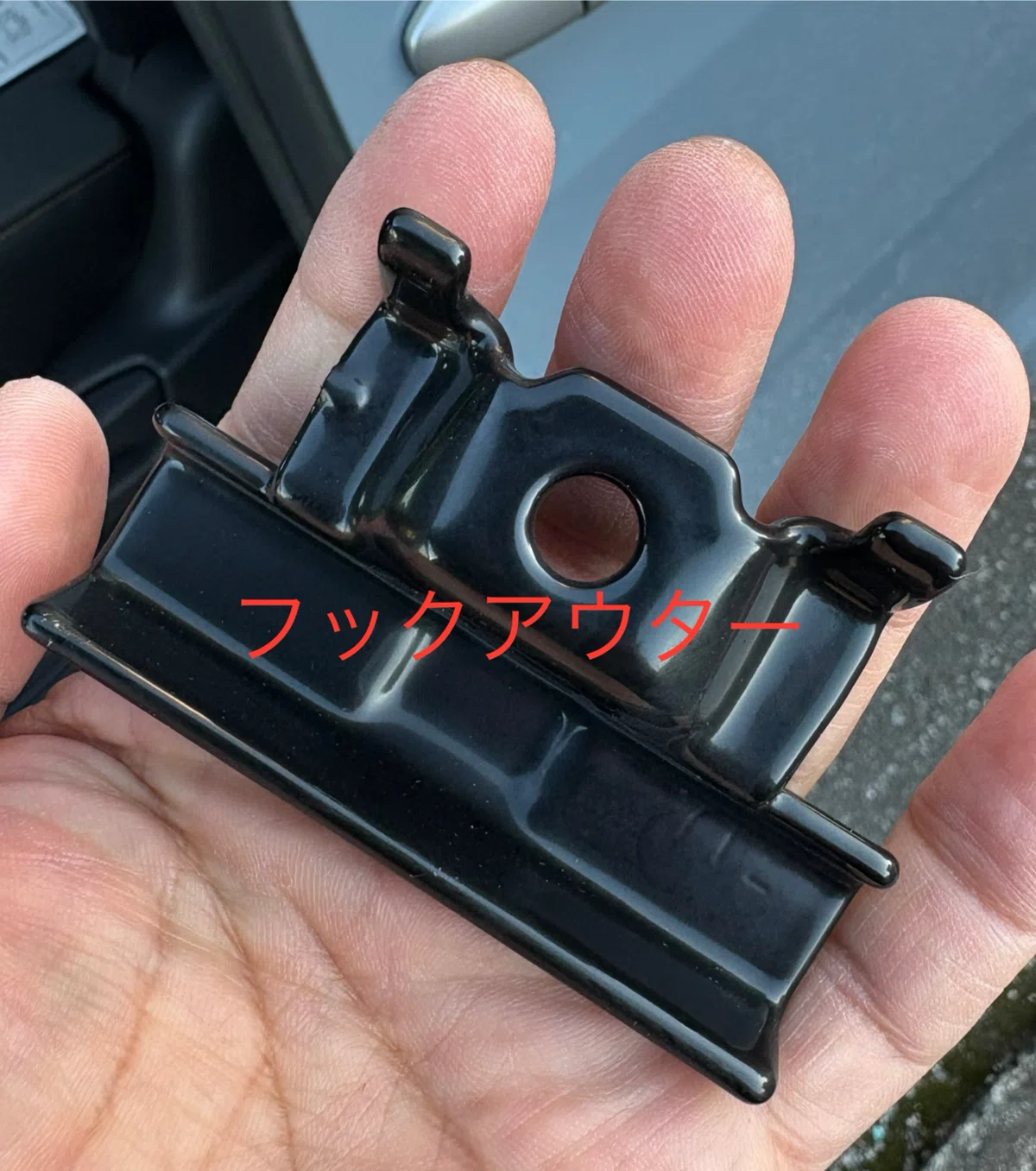

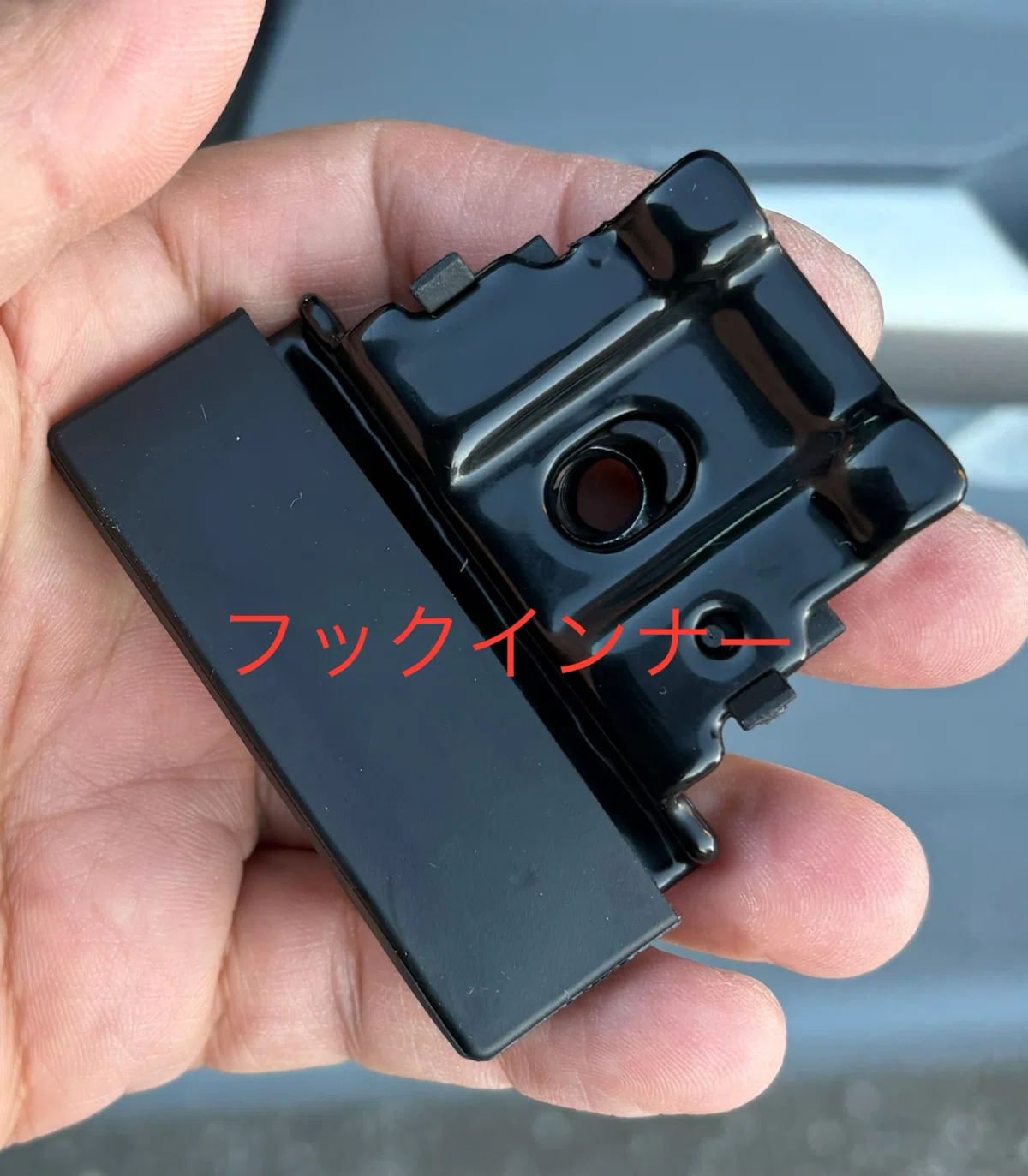

10.フックインナー、フックアウター、ワッシャ（黒色）、ナイロンワッシャ（白色）、ボルトの順番でステーに仮止めする。

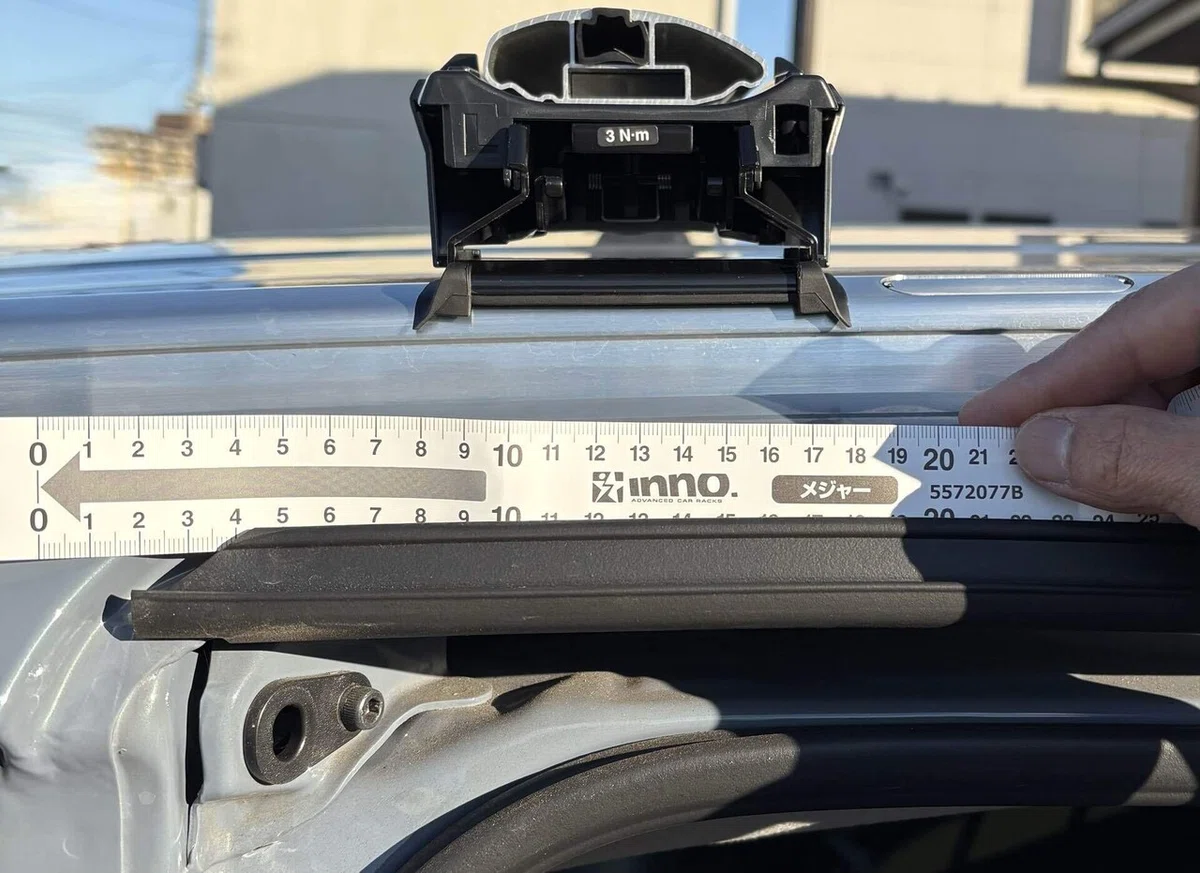

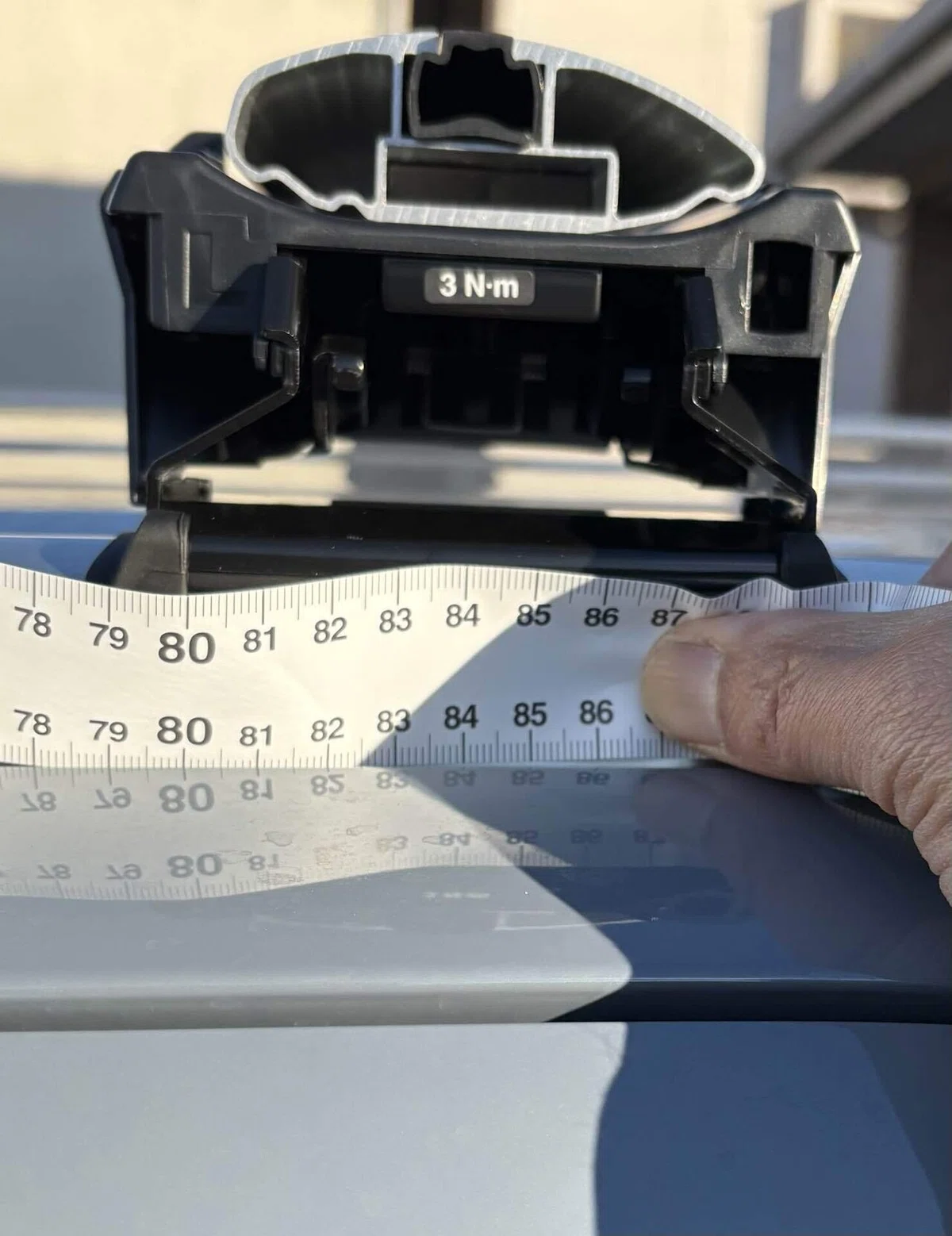

…9.についても先程のTR159取付方法の画像の寸法B（130mm）寸法C（840mm）を参考に、仮置きします。

…10.は、良く図解イラストとにらめっこをしながら、順序通り仮止めします。

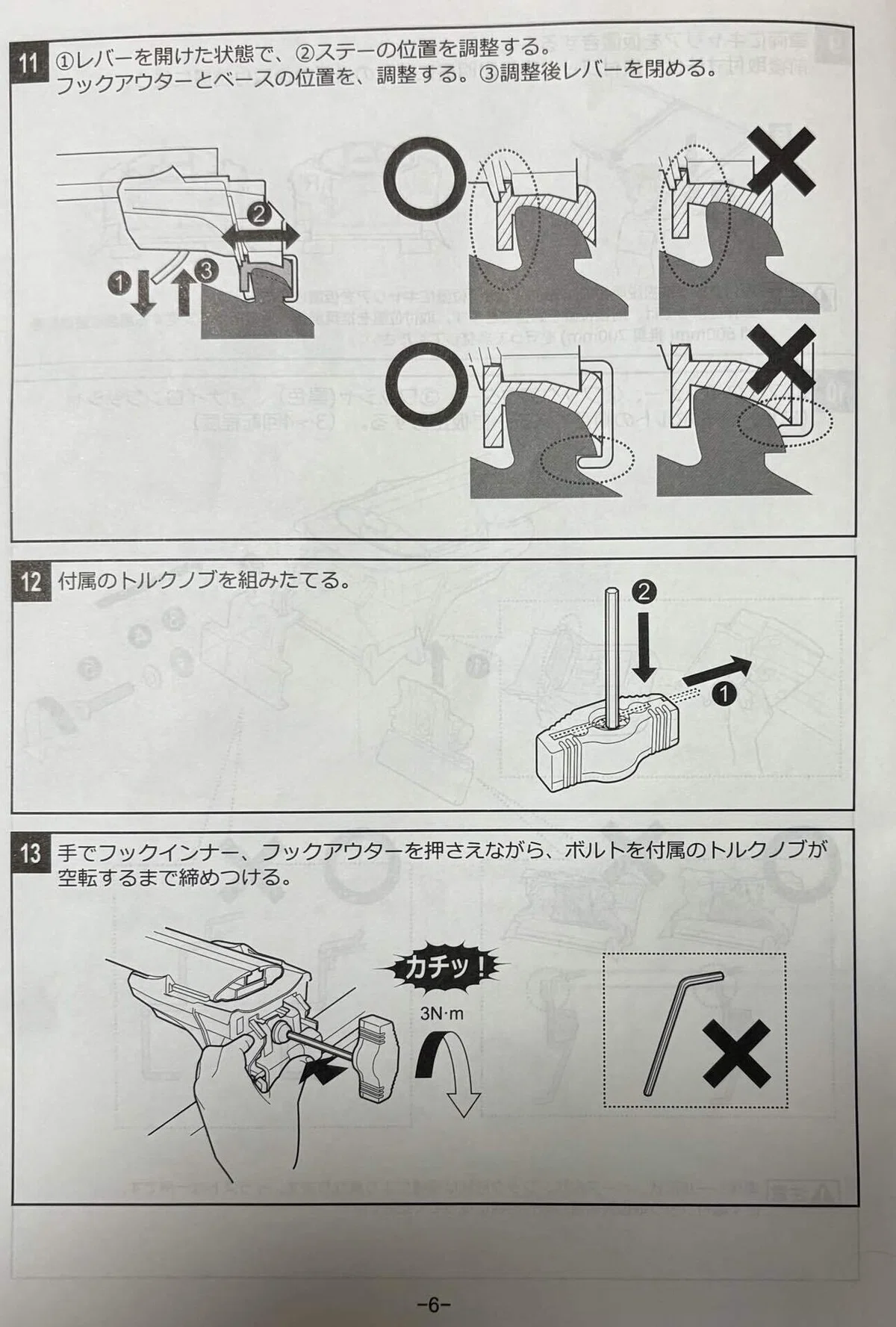

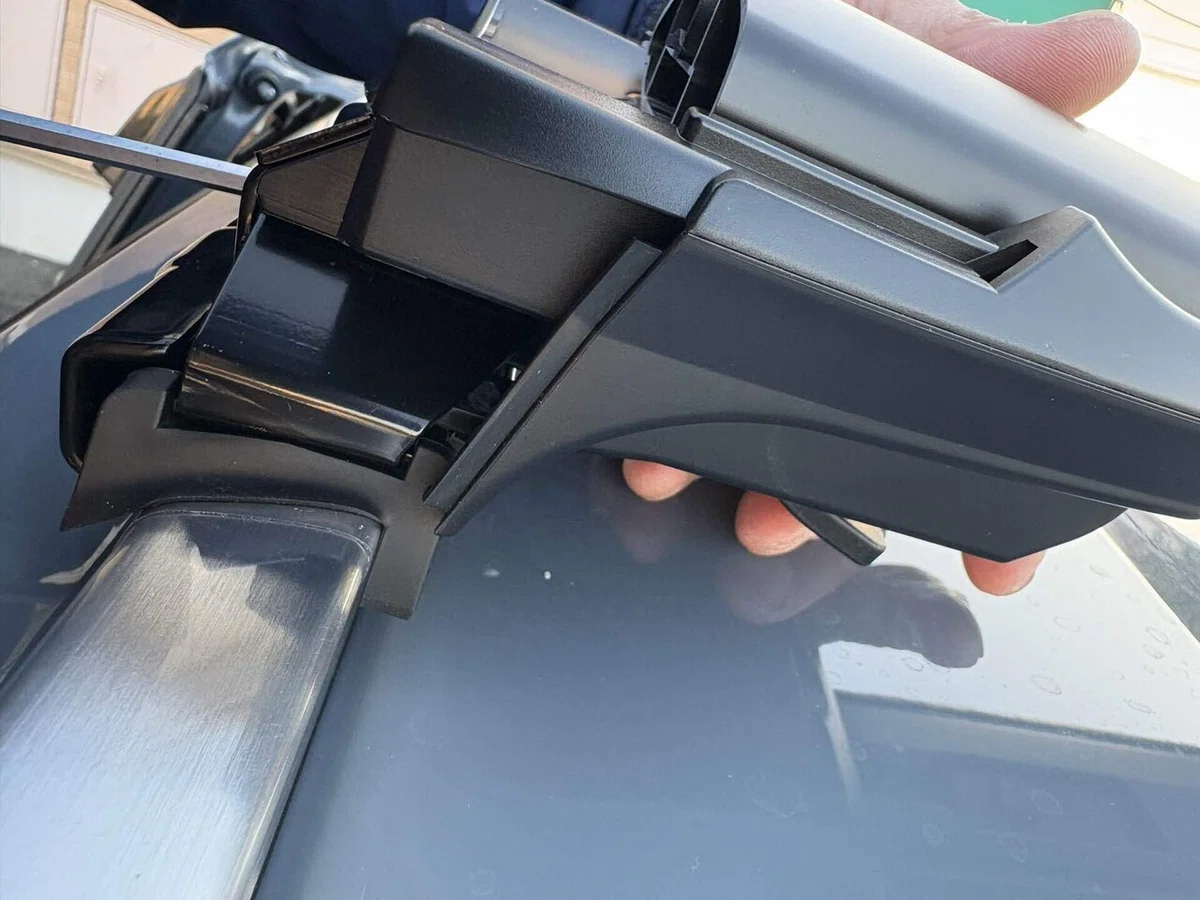

11.レバーを開けた状態で、ステーの位置を調整する。フックアウターとベースの位置を、調整する。調整後レバーを閉める。


12.付属のトルクノブを組み立てる。

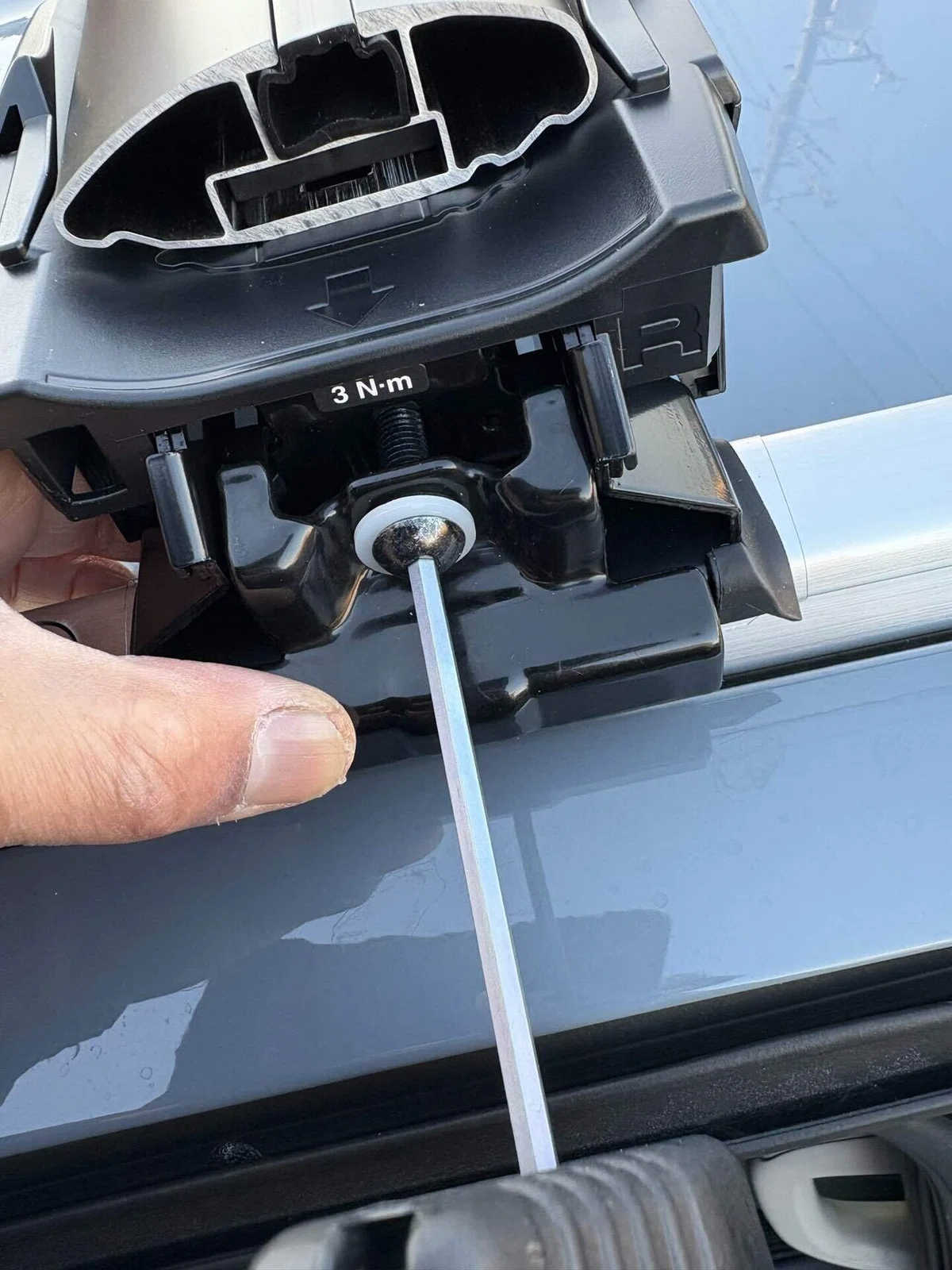

13.手でフックインナー、フックアウターを押さえながら、ボルトを付属のトルクノブが空転するまで締め付ける。

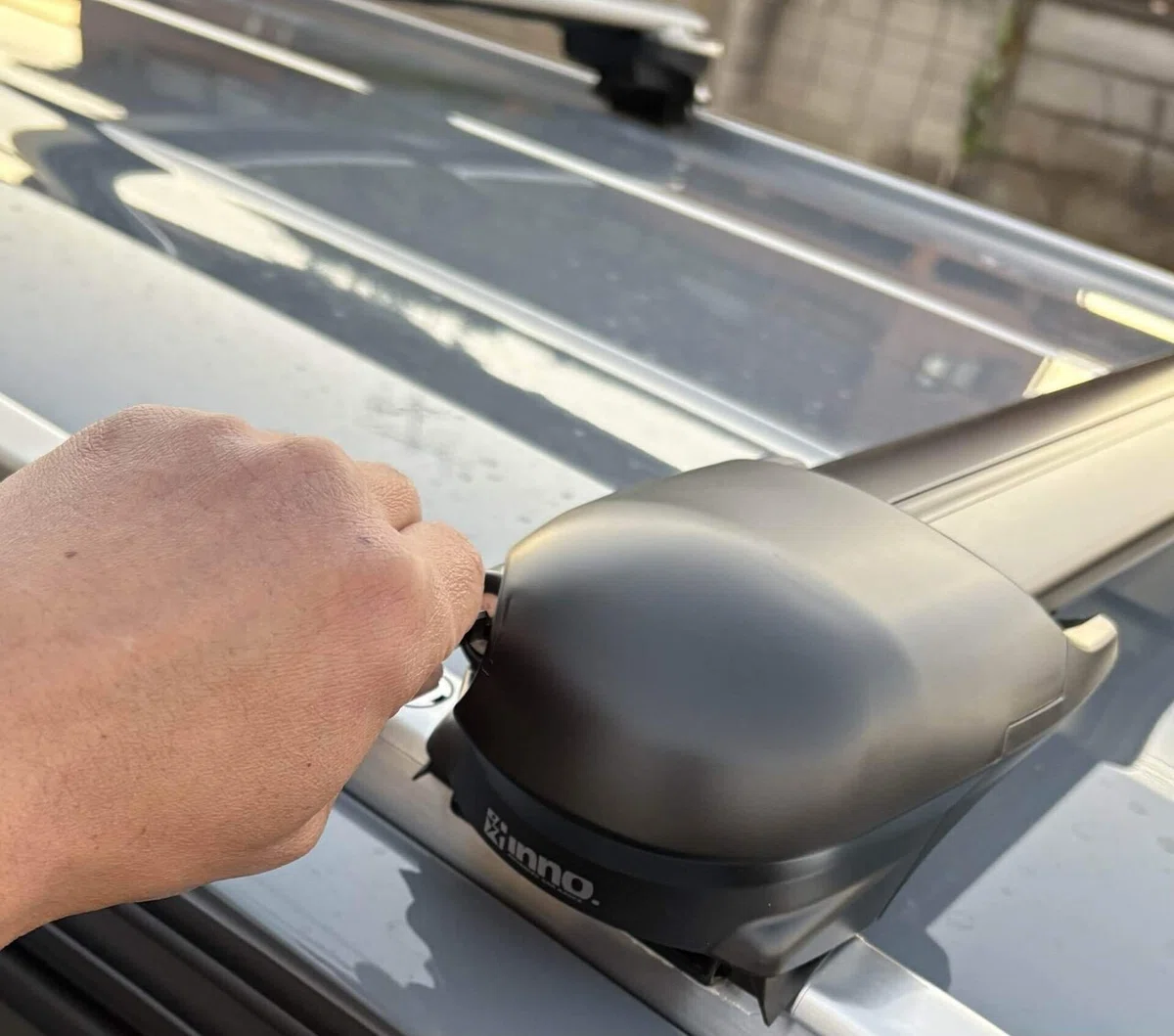

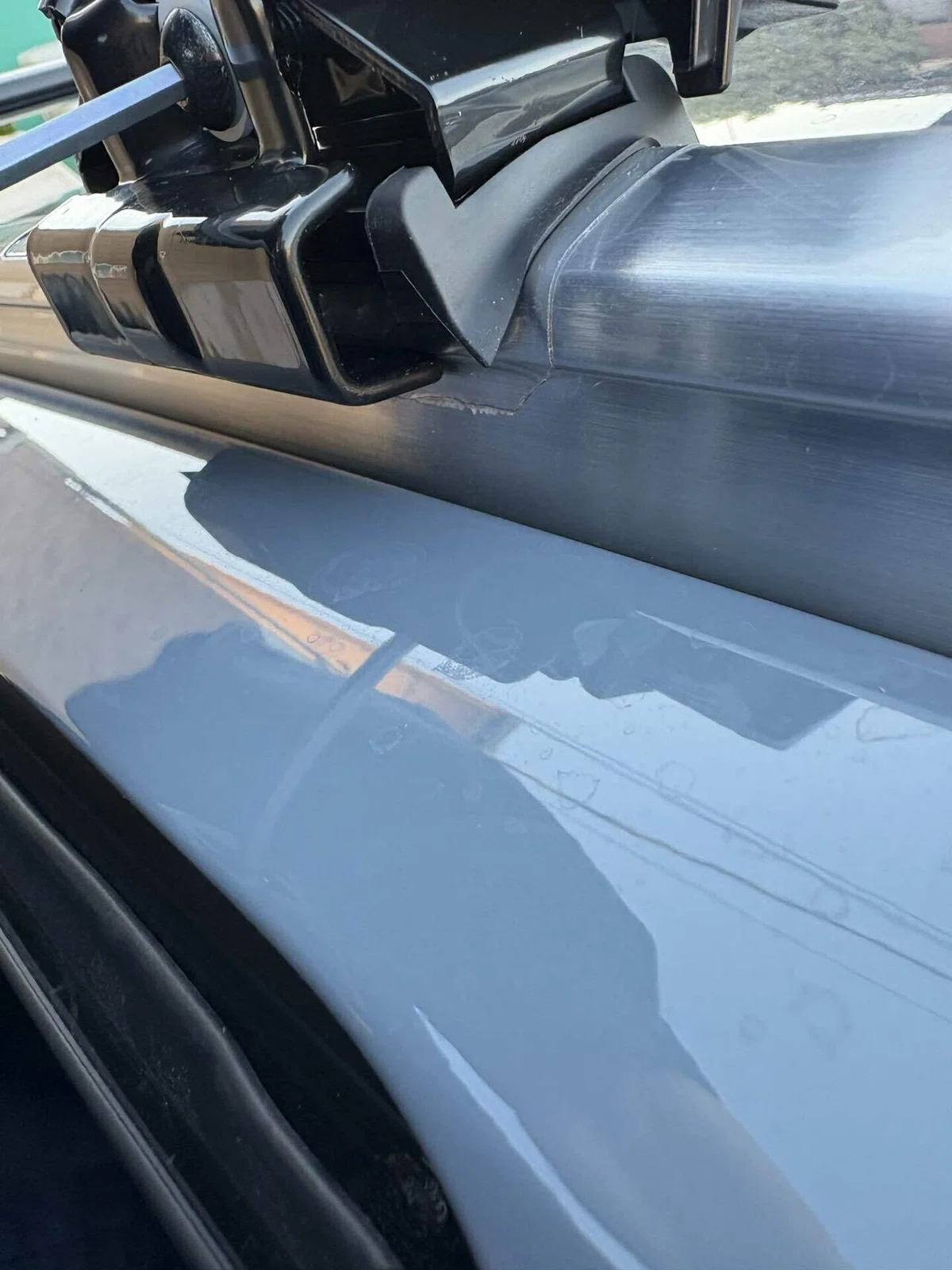

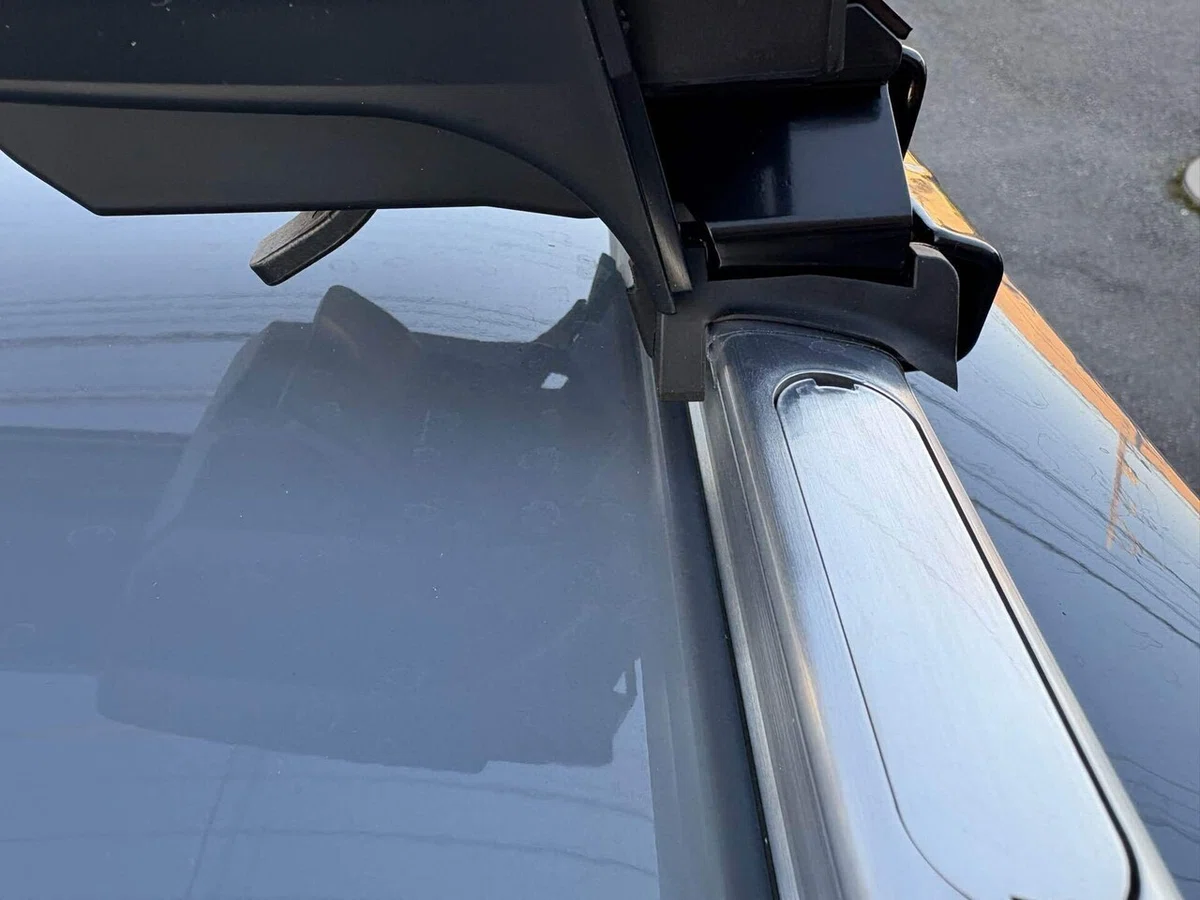

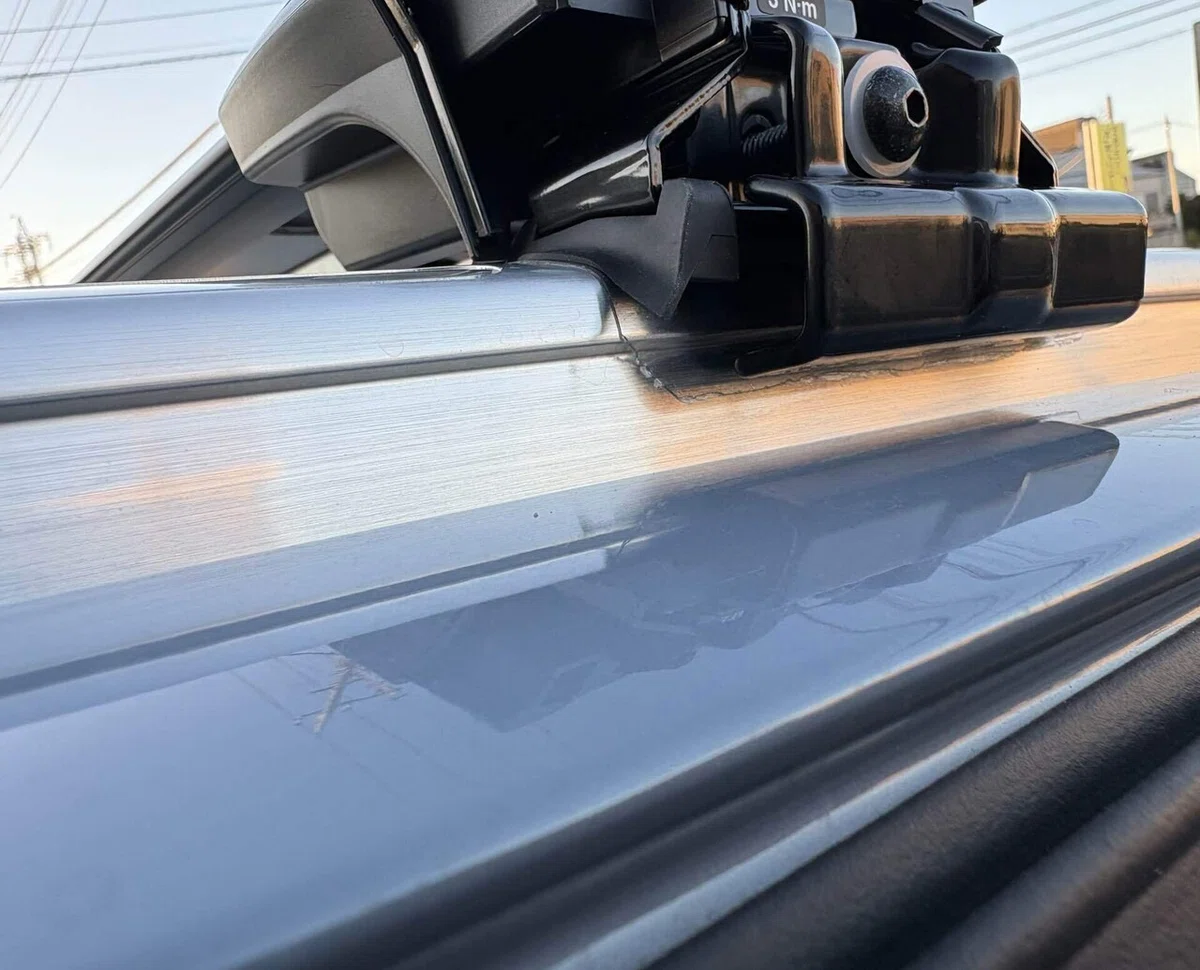

…11.12.13.と、イラスト通りかどうか、また、しっかりフックアウターがレールを噛んでいるか、等を確認しながら、ボルトを締め付ける。

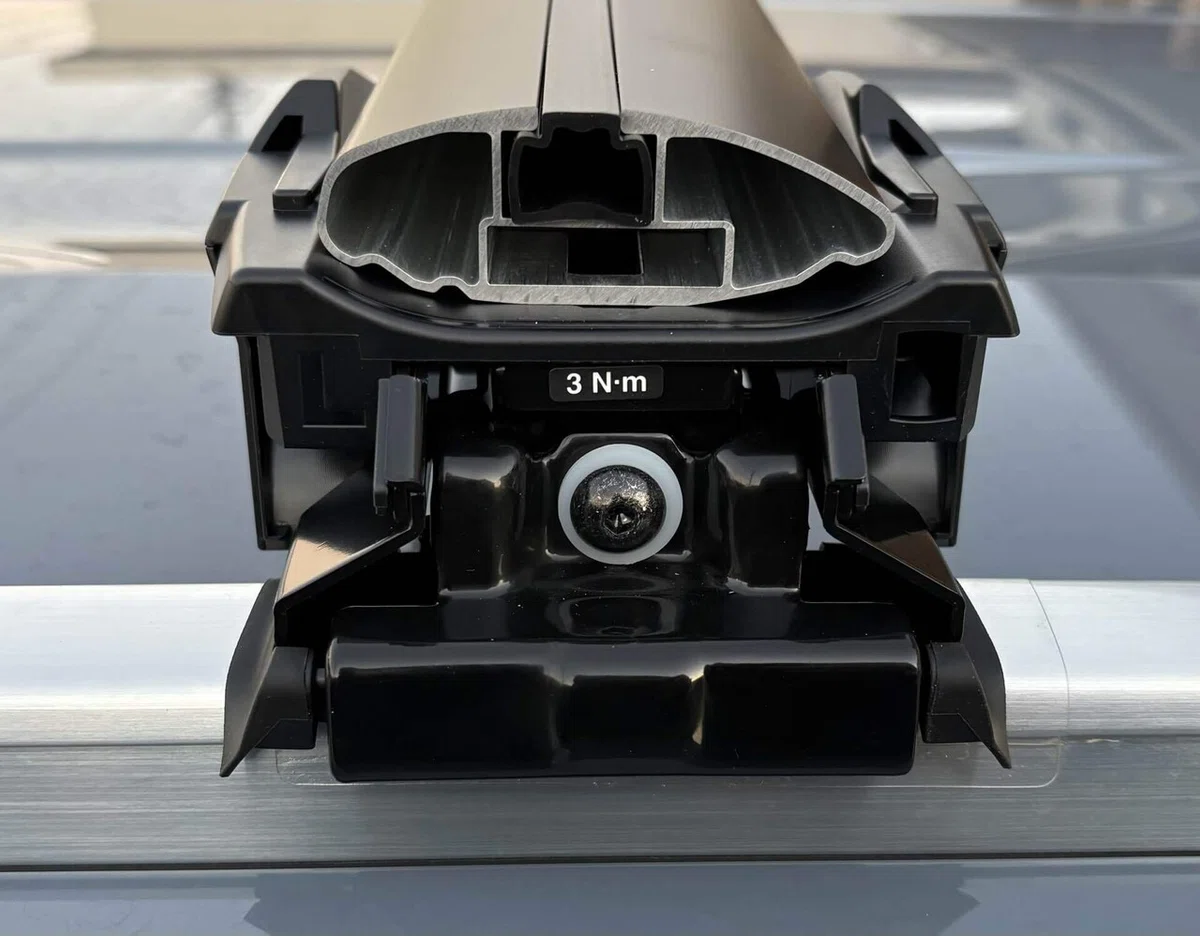

トルクノブを空転するまで締め付けると、相当ガッチリと固定されます。

最後に、きちんとレバーを閉めて固定した事を良く確認します。

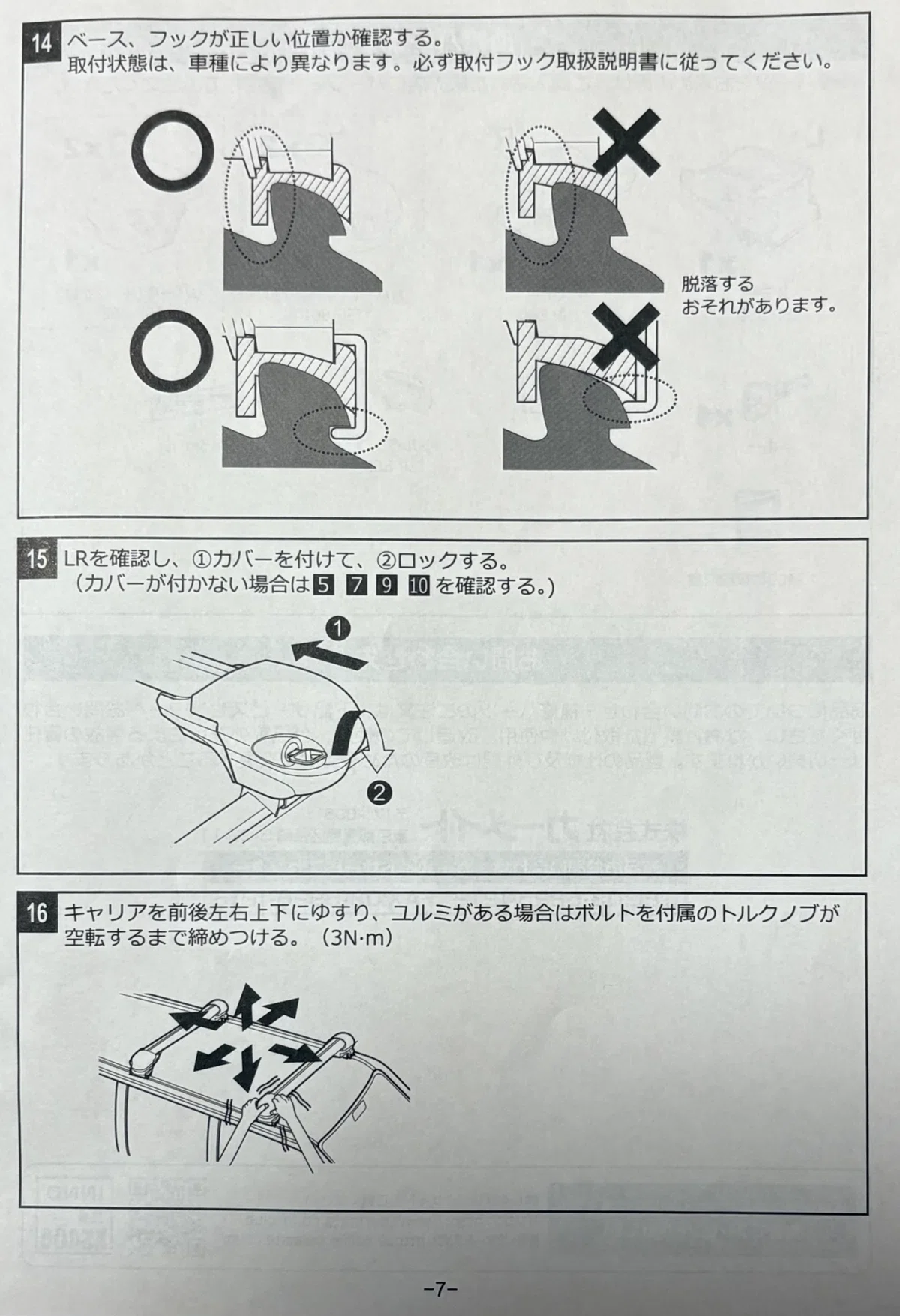

14.ベース、フックが正しい位置か確認する。


15.LRを確認し、カバーを付けて、ロックする。


16.キャリアを前後左右上下にゆすり、ユルミがある場合はボルトを付属のトルクノブが空転するまで締め付ける。

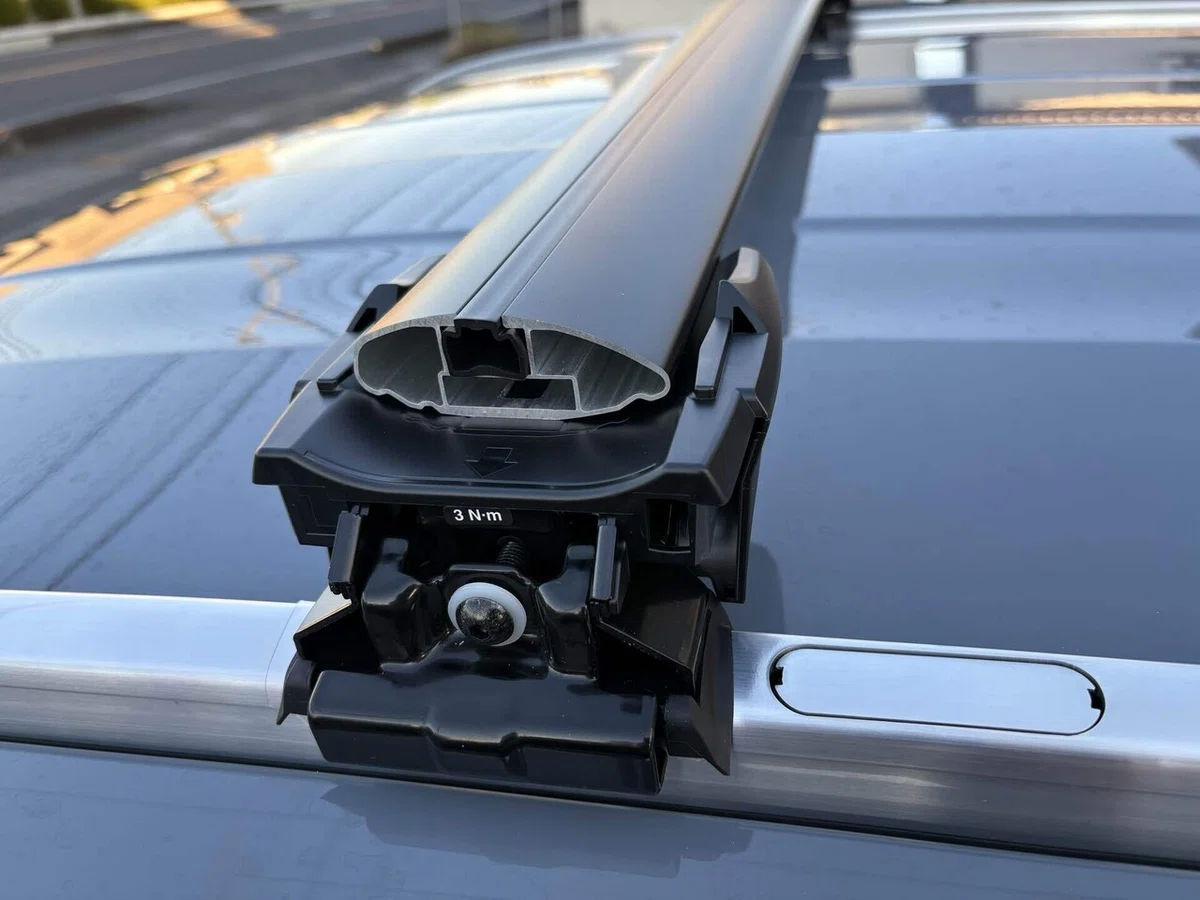

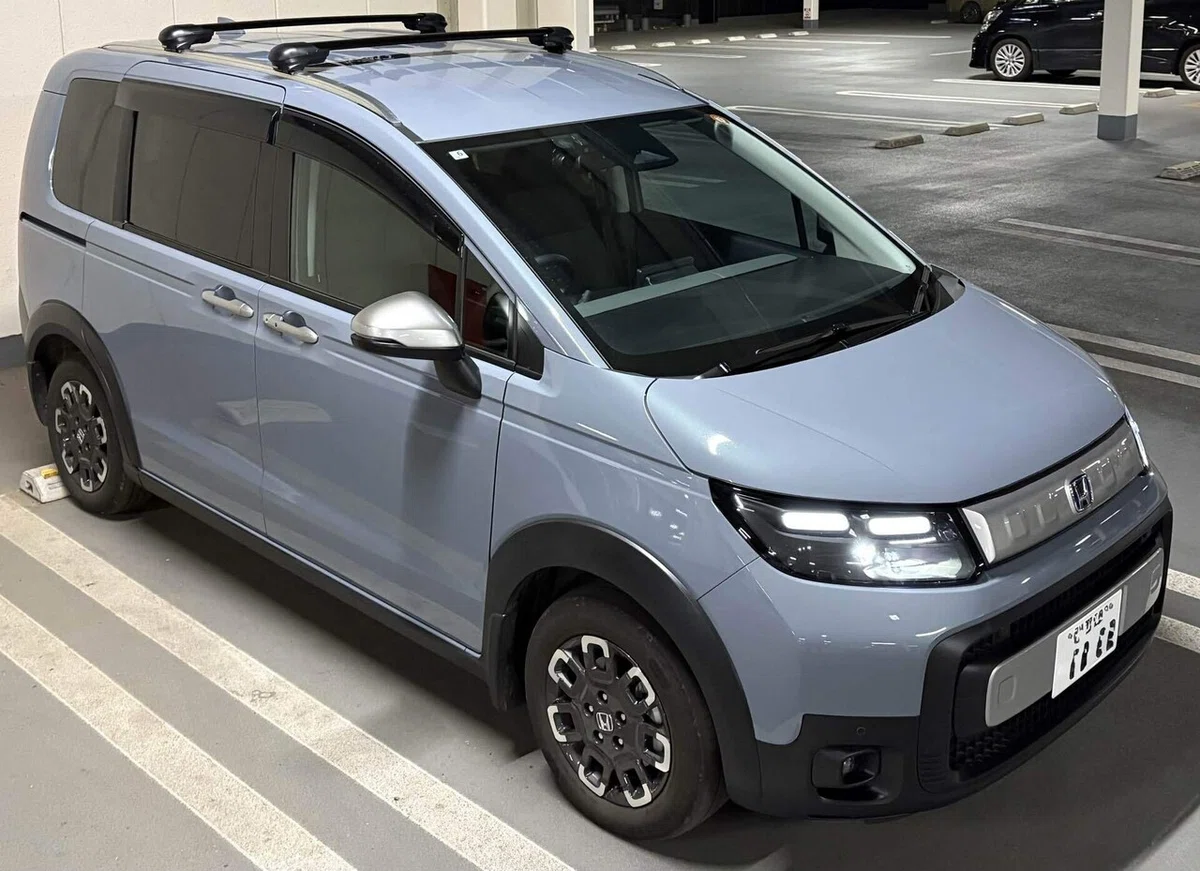

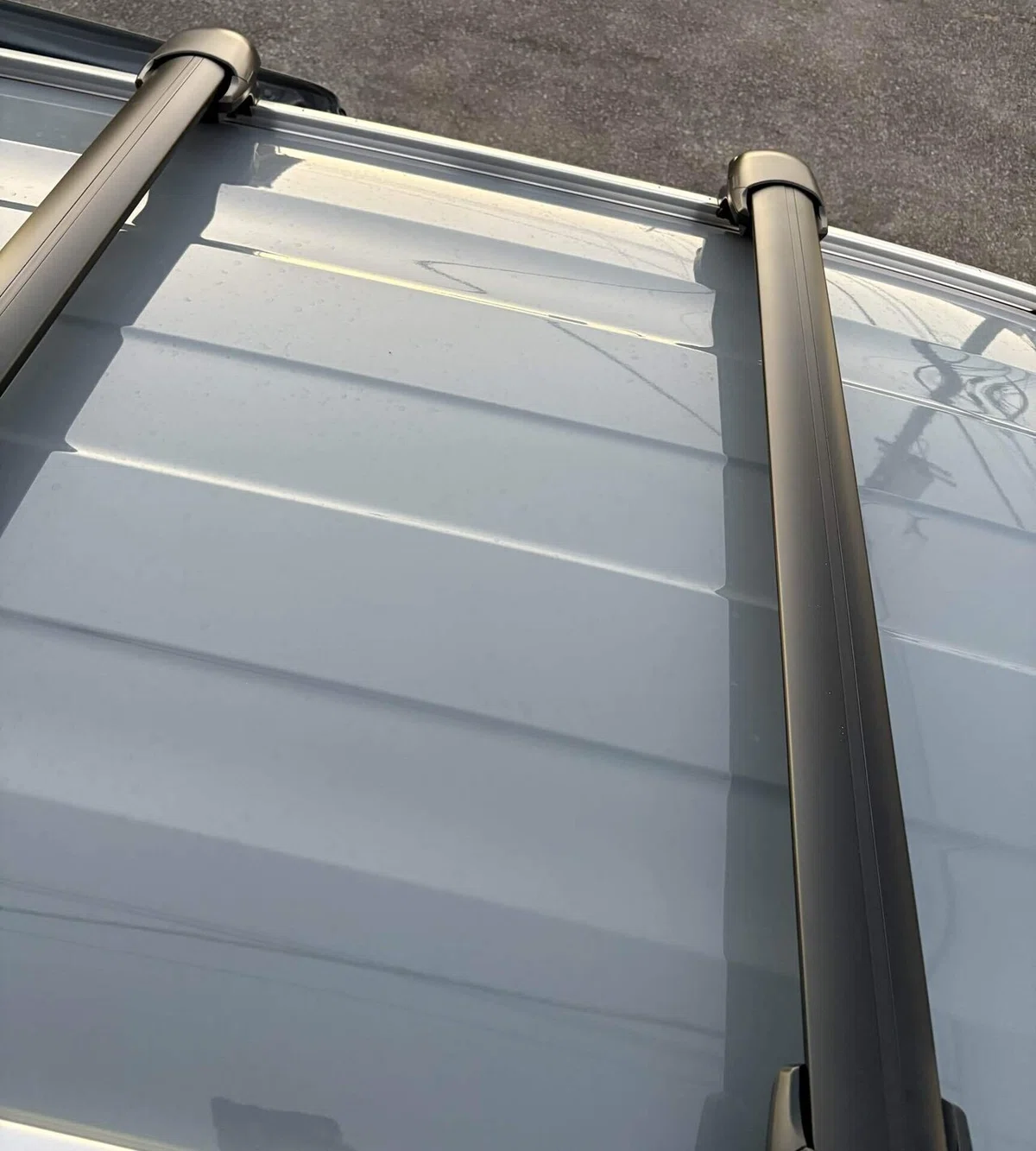

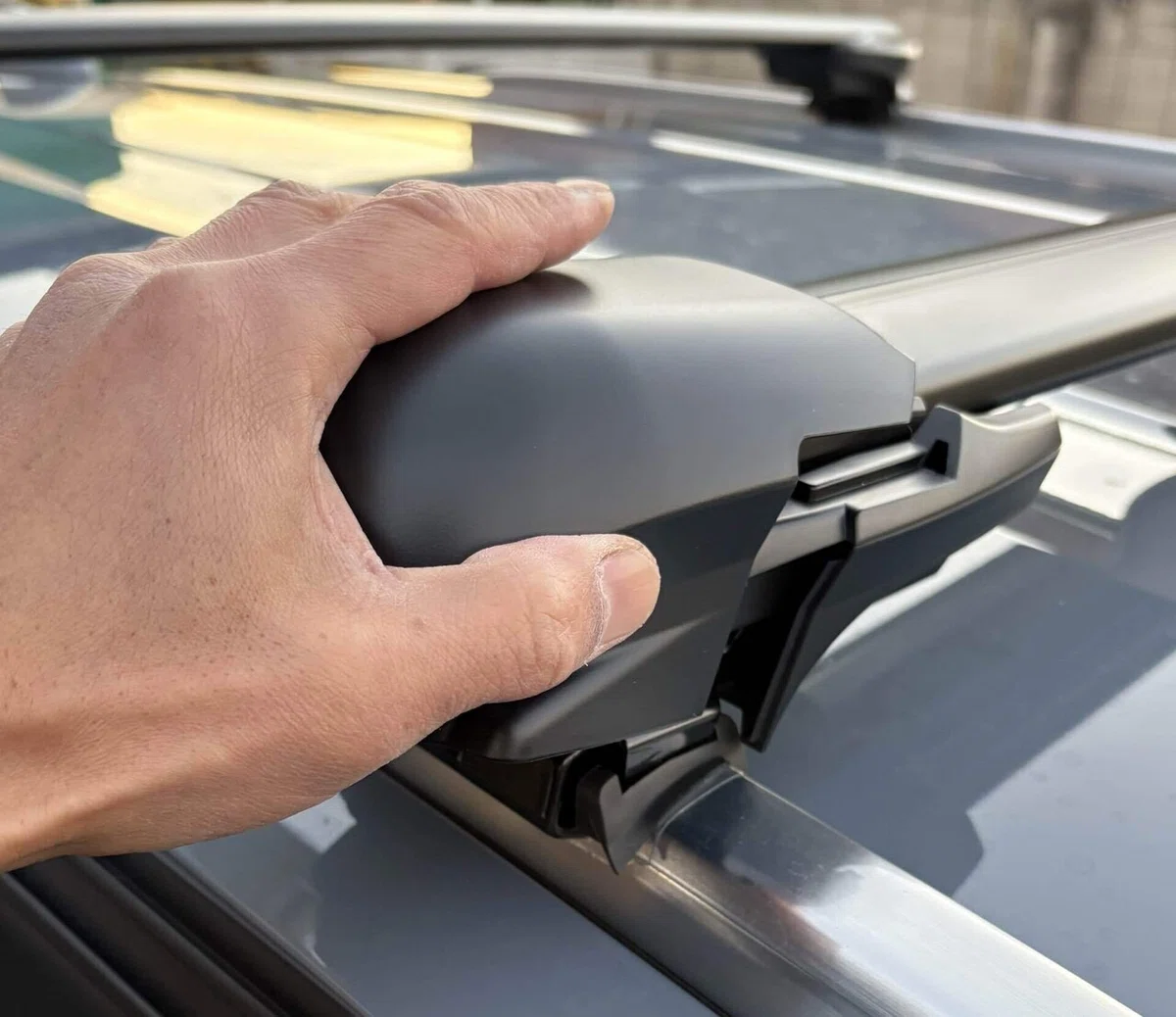

…14.15.16.と、手順通り進めて、ガタガタゆすって、ユルミが無ければ完成です。
これをご覧になって取り付けにトライされたかたは、お疲れ様でした。

最後に

中々神経を使う作業が多いですが、取説を良く読めば、決して難しい作業ではありませんので、もしご自身での取り付けにトライされるかたは、ご安心下さい。
