ＡＩの時代に対応した「電子ブロック」を考える

昔、学研から「電子ブロック」という、電気部品を内蔵したブロックを並べて様々な電気回路を作る商品が販売されていた。根強いファンがいるらしく、度々復刻販売されている。

他にも、色々な会社が時代に合わせて機能を追加した様々な商品を売り出してきたが、このＡＩの時代にピンポイントで適合した商品はまだ出てきていないように思う。
そこで、現代の「電子ブロック」となりうる商品を企画してみることにした。

ＣｈａｔＧＰＴの回答：

現代版なら「回路を組む教材」と「試作開発キット」の中間になる

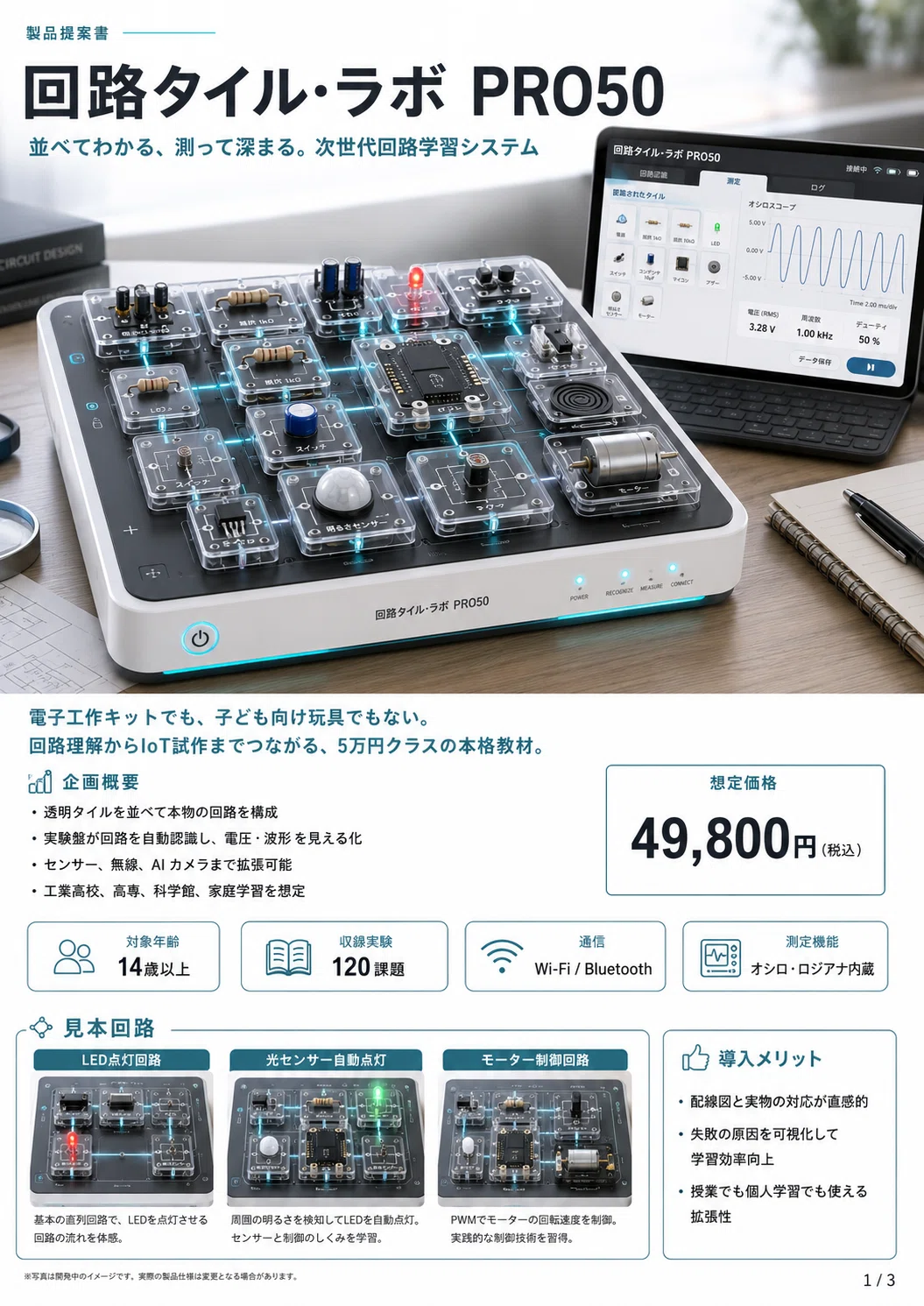

仮称は、**「回路タイル・ラボ PRO50」**がよいと思います。

「ブロック」ではなく、薄い正方形の部品を盤面に並べるため「タイル」と呼びます。なお、これは企画上の仮称なので、実際の商品化時には正式な商標調査が必要です。

現在の電子工作教材では、Arduinoの「Plug and Make Kit」がWi-Fi対応マイコンと7種類のセンサー・アクチュエーターを簡単につなげられる構成になっています。またmicro:bitは光、温度、加速度、方位、マイクなどを内蔵し、無線やBluetoothにも対応しています。M5Stackにはモジュール式IoT機器やエッジAIカメラまであります。つまり現代の技術要素はすでにそろっていますが、昔の電子回路教材のように、抵抗やトランジスタを目で追って回路そのものを理解する製品とは少し方向が違います。

この隙間を埋めるのが「回路タイル・ラボ」です。

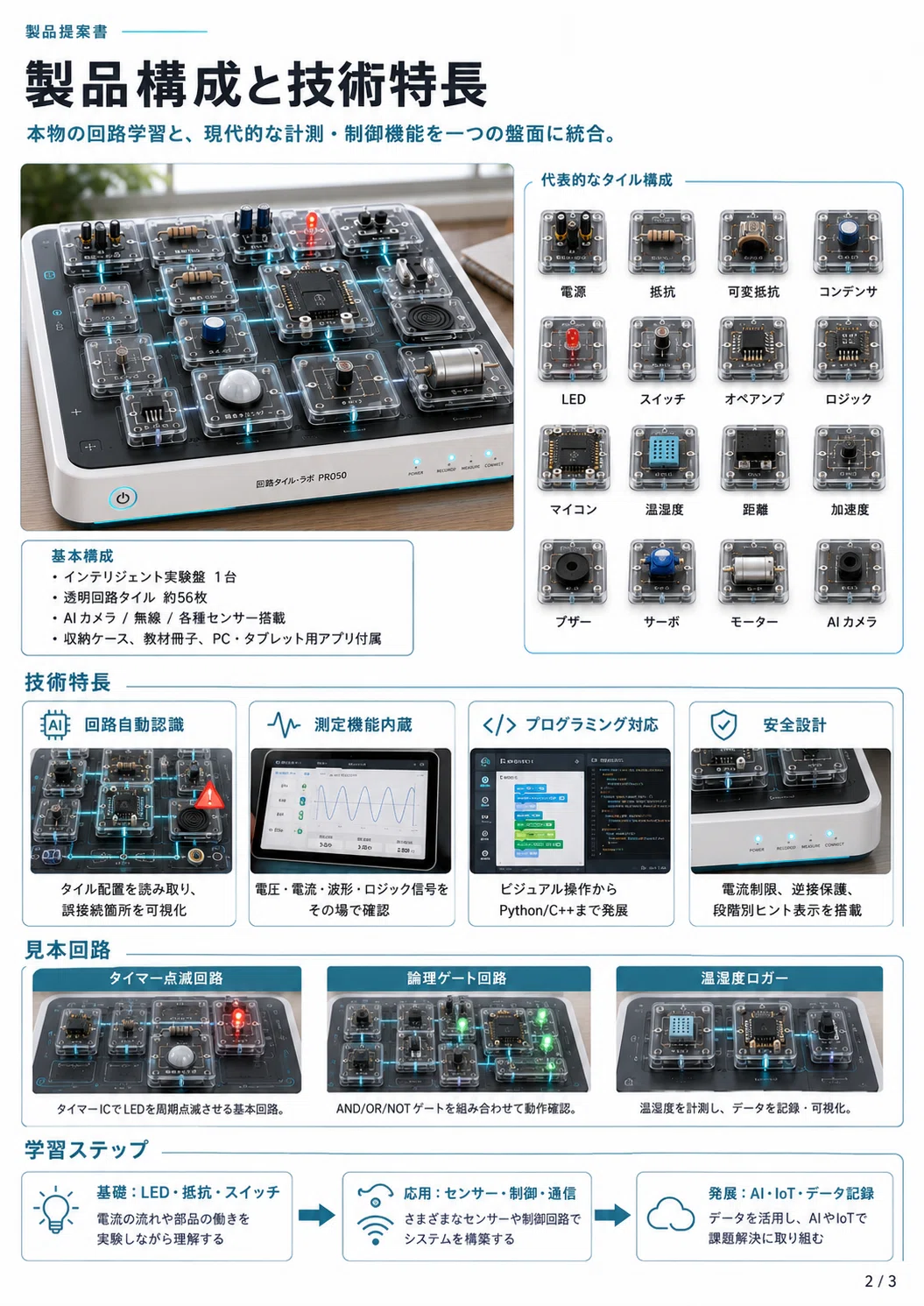

1．外観と基本構造

A3より少し小さい、約42×30センチの専用実験盤に、約3.5センチ角の回路タイルを並べます。

タイル上面には、

• 電子回路記号

• 部品名

• 抵抗値や容量

• 入出力の方向

• 実際の部品が見える透明窓

を表示します。

例えば抵抗タイルなら、単に「抵抗」と書くのではなく、内部の本物の抵抗器とカラーコードも見えるようにします。LED、コンデンサー、トランジスタなども同様です。

固定は磁石ですが、通電は磁石ではなく、金メッキされたスプリング端子で行います。上下左右を逆につけられない形状にし、磁石は位置合わせにだけ使います。

最大の特徴は「表と裏の二重回路」

各タイルには二つの系統を持たせます。

表側は、利用者が組んだ本物の電気回路。
抵抗、コンデンサー、トランジスタなどを実際に電流が流れます。

裏側は、タイルの種類や配置を読み取る管理用通信回路。
こちらは実験盤が回路を認識し、電圧測定や故障診断を行うためだけに使います。

したがって、スマート教材ではあっても「実際には全部マイコンが動かしている偽物の回路」にはなりません。回路を間違えれば本当に動かず、部品定数を変えれば本当に動作が変化します。

2．セット内容

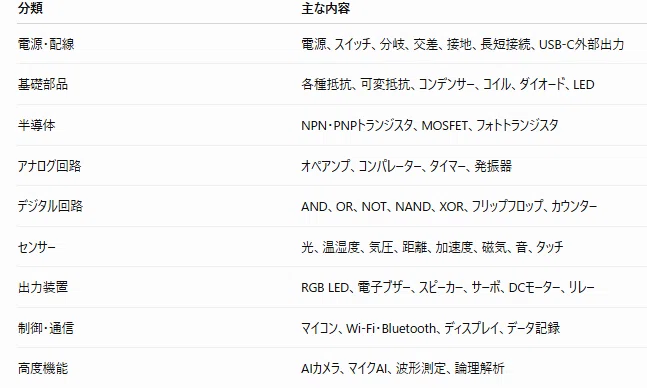

合計約56枚のタイルを収納ケースに収めます。

抵抗タイルは100Ω、1kΩ、10kΩなど複数用意します。さらに、ダイヤルで値を変えられる可変抵抗タイルも加えます。

コンデンサーも小容量から大容量までそろえ、充放電速度の違いを視覚的に比較できるようにします。

3．実験盤そのものが測定器になる

普通の電子工作キットでは、回路を組んだ後にテスターやオシロスコープを別途接続します。この商品では、それらを実験盤に内蔵します。

内蔵機能

• 2チャンネル簡易オシロスコープ

• 8チャンネル論理アナライザー

• 電圧・電流・抵抗測定

• 周波数カウンター

• 信号発生器

• 電源電流制限

• SDカードへのデータ保存

• パソコンへのCSV出力

盤面の測定点を指でタップすると、中央の液晶画面に波形が表示されます。

例えばコンデンサーの充電回路を作ると、LEDがゆっくり点灯するだけでなく、電圧が曲線を描いて上昇していく様子も確認できます。

「動いた」で終わらず、なぜその動きになるのかを測定できるわけです。

4．AIは「回路を代わりに作る」のではなく、故障診断に使う

AI機能は、やたらと会話させるよりも、回路の診断に使うのが実用的です。

回路が動かないとき、実験盤が配置と電圧を読み取り、

と段階的に教えます。

ただし、いきなり正解は表示しません。

1. 異常のある場所だけ光らせる

2. 原因の種類を示す

3. 修正方法を示す

という三段階にします。

さらに上級者向けには、わざと一枚のタイルを故障状態にする故障注入モードも搭載します。

• 抵抗値がずれている

• 配線が内部で断線している

• センサーにノイズが入る

• 電源電圧が不安定

• 接触不良が起きる

といった故障をソフトウェア的に再現し、測定器を使って原因を探します。これは工業高校や高専の実習にも使えそうです。

5．プログラミングは三段階

初級：プログラムなし

電池、スイッチ、抵抗、LEDを並べて点灯させるところから始めます。直列・並列、電圧、電流、抵抗を純粋な回路として学びます。

中級：ビジュアルプログラミング

「暗くなったらLEDを点灯」「距離が20センチ以下ならブザーを鳴らす」といった命令を画面上の部品で組みます。

上級：PythonまたはC/C++

各センサーの数値を直接読み出し、通信、データ分析、ロボット制御、簡単なAI処理へ進みます。現行のArduino製品でも初心者向けモジュールとArduino言語・MicroPythonの両方を利用できる方向に進んでいるため、この二段構えは現実的です。

アプリはWindows、Mac、Chromebook、タブレットに対応させます。ただし、アプリがなくても基礎回路は組めるようにします。クラウドへの常時接続も不要です。

6．AIカメラタイル

高価格帯商品の目玉として、小型のAIカメラを一枚入れます。

登録済みの小規模モデルを使って、

• 赤・青・緑の物体を識別する

• 人が近づいたことを検出する

• 指の本数を数える

• 特定の道具を認識する

• サーボと組み合わせて物を仕分ける

といった実験ができます。

現在でも、小型カメラ内にプロセッサーやニューラルネットワーク用演算機能を備えたエッジAIモジュールは実用化されているため、5万円級キットへの搭載は技術的に無理な話ではありません。

ただし顔認証を中心にはしません。プライバシー上の問題もありますし、電子工学教材としては、物体・色・動作の識別程度がちょうどよいでしょう。

7．作れるもの

付属教材には、基礎から高度なものまで120課題ほど収録します。

基礎編

• LED点灯回路

• 直列・並列回路

• コンデンサーの充放電

• トランジスタによる増幅

• タイマー回路

• 電子オルゴール

• AMラジオまたは簡易受信機

• 論理ゲートと真理値表

応用編

• 自動点灯する常夜灯

• 距離センサー式防犯装置

• 温湿度データロガー

• デジタル金庫

• 電子サイコロ

• タッチ式楽器

• 手を近づけると音程が変わるテルミン

• モーター速度制御

• Bluetoothリモコン

発展編

• Wi-Fi気象観測器

• 音の種類を識別する装置

• 色別仕分け機

• ジェスチャー操作照明

• 複数の実験盤による無線通信

• 簡易自動運転模型

• PID制御によるファン速度安定化

• オリジナルIoT機器の試作

最後には、組んだ回路を回路図として自動出力し、部品表も作成します。専用タイルから卒業して、ブレッドボードやはんだ付け、プリント基板製作へ移れるようにするのです。

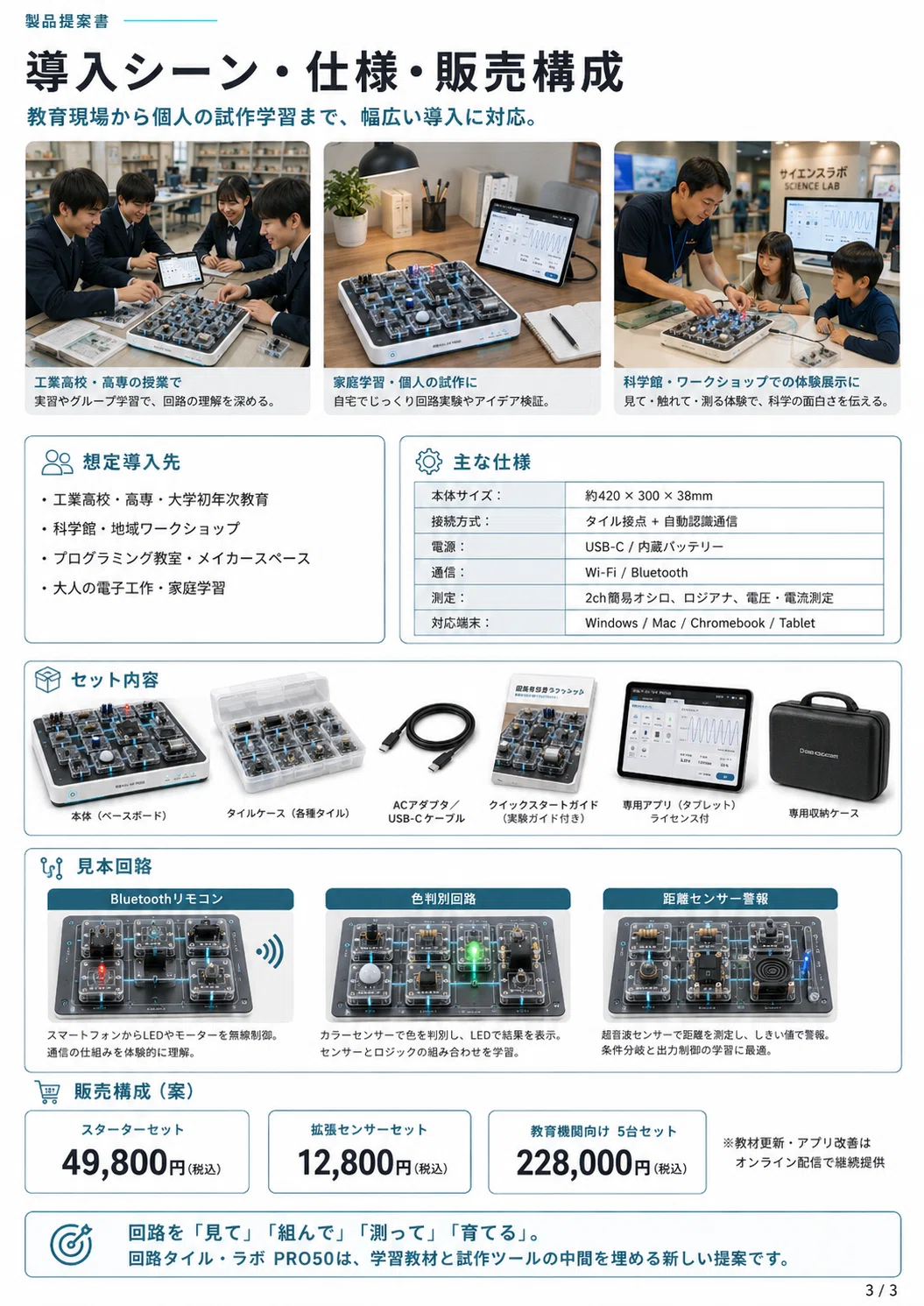

8．5万円に見合う構成

想定価格：49,800円（税込）

• 高機能実験盤

• 回路タイル約56枚

• AIカメラ

• サーボモーター

• DCモーター・ファン

• USB-C電源

• 充電池

• 収納兼持ち運びケース

• 紙の実験書

• オフライン教材ソフト

• 120課題

• 交換用接点部品

• 3年間のソフトウェア更新

対象年齢は「14歳以上」とし、主な販売先は一般家庭だけでなく、

• 工業高校

• 高等専門学校

• 大学の初年次教育

• 科学館

• プログラミング教室

• 社員研修

• 大人の電子工作趣味

に置きます。

現在のArduino教育キットにも、マイコン、ブレッドボード、センサー、アクチュエーターだけでなく、テスターや段階的な教材を組み合わせた製品があります。したがって、5万円という価格は「玩具」としては高額ですが、測定器を内蔵した一人用電子工学実験システムとして位置づければ、十分に説明可能です。

この商品の一番大事な設計思想

絶対に避けるべきなのは、すべてを「センサータイルをマイコンにつなぐだけ」にしてしまうことです。

それでは便利なIoT工作セットにはなっても、電子回路を理解する教材ではなくなります。

抵抗一本、コンデンサー一個から始め、本物の電流を流し、失敗し、測定し、最後にAIや無線通信まで進む。

そこまで一本の体系でつながっていれば、昔の電子回路教材の正統な現代版になり得ます。5万円の商品なら、単に豪華な部品を増やすよりも、「小学生向け工作」と「むき出しの専門実験装置」の間を埋める完成度にお金を使うべきでしょう。

私の感想：

なかなかワクワクさせてくれるキットですね。長く楽しめそうです。
