日本マイクロニクス（6871）AI半導体の「検査需要」を握る、HBM時代の隠れた本命企業か？― HBMが複雑になるほど検査が重要になる。世界トップのメモリ向けプローブカードメーカー ―

AI半導体というと、NVIDIAのGPUや、SK hynixなどが製造するHBMが注目されます。

しかし、AI半導体が高性能になるほど重要になる工程があります。

それが、

「この半導体は正常に動くのか？」

を確認する検査です。

その検査で、半導体とテスト装置をつなぐ重要部品が、

プローブカード

です。

そして、メモリ向けプローブカードで世界シェア1位なのが、

日本マイクロニクス（6871）

です。

AI半導体そのものを作る会社ではありません。

「AI半導体が高度化するほど重要になる検査工程」を支える会社

です。

今回は、日本マイクロニクスがなぜHBM時代に注目されるのかを見ていきます。

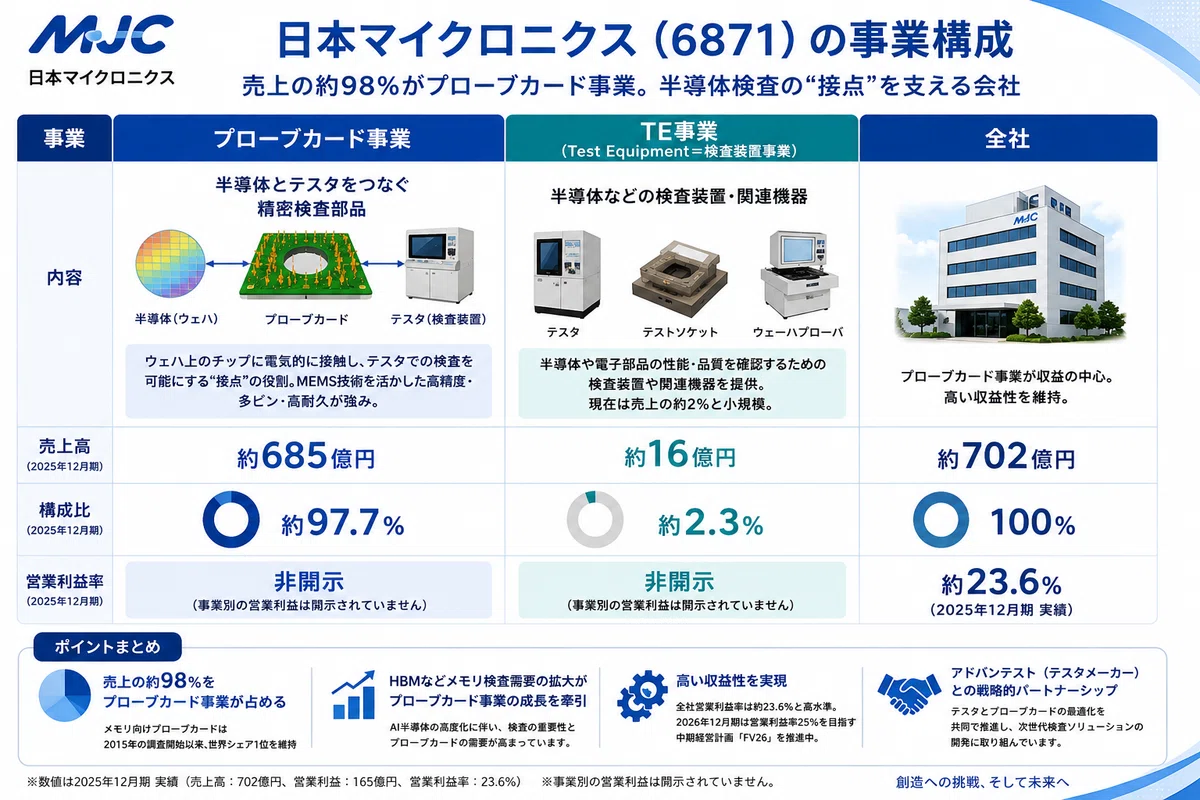

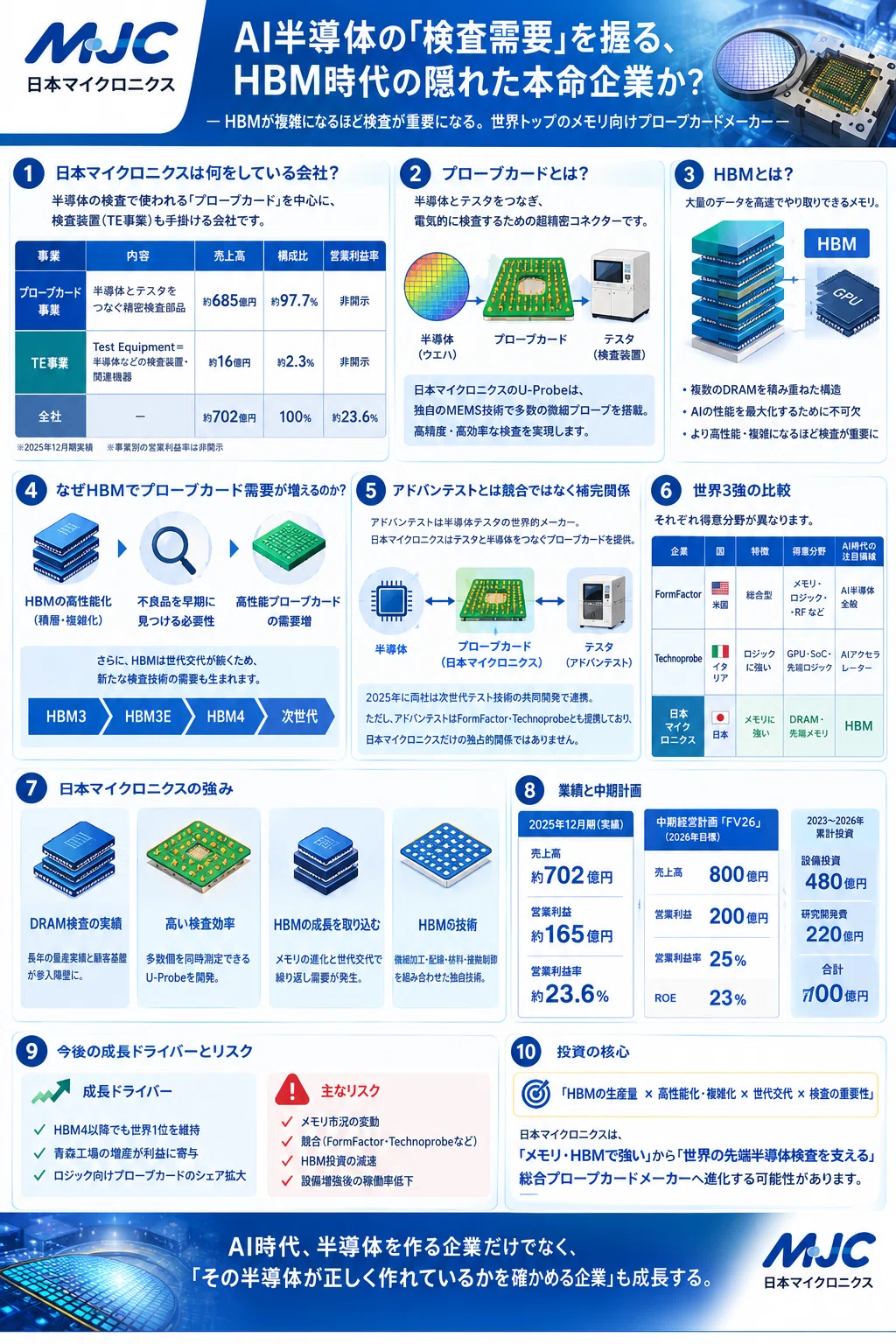

1．日本マイクロニクスは何をしている会社？

日本マイクロニクスは1970年創業。

半導体などの検査・計測機器を手掛けてきた会社です。

現在の主力製品は、

プローブカード

です。

2025年12月期の売上高は約702億円、営業利益は約165億円。

全社営業利益率は約23.6％まで上昇しています。

※事業別営業利益率は非開示。

TE事業の「TE」は、

Test Equipment（テスト・イクイップメント）

の略です。

日本語では「検査装置・試験装置」という意味で、テスタ、テストソケット、ウェーハプローバなどを扱っています。

ただし売上の約98％はプローブカード事業。

日本マイクロニクスを理解するうえでは、

「ほぼプローブカードで稼いでいる会社」

と考えるのが分かりやすいでしょう。

2．そもそもプローブカードとは？

半導体は「ウエハ」と呼ばれる円盤の上に大量のチップを作ります。

それを切り出す前に、

正常に動くチップと、不良品を選別する

必要があります。

そこで、

半導体
↓
プローブカード
↓
半導体テスタ

という形で接続して電気的な検査を行います。

つまりプローブカードは、

「半導体と検査装置をつなぐ超精密コネクター」

のような存在です。

日本マイクロニクスの代表製品「U-Probe」は、MEMS技術を使って大量の微細なプローブを配置し、多数のチップを効率良く検査できます。

単なる「針」ではなく、

微細加工・配線・材料・接触制御・耐久性を組み合わせた精密技術の塊

です。

3．HBMとは何？

日本マイクロニクスの成長を考えるうえで重要なのが、

HBM

です。

HBMは、

High Bandwidth Memory（高帯域幅メモリ）

の略。

簡単にいえば、

「大量のデータを一度に高速でやり取りできるメモリ」

です。

生成AIではGPUが膨大な計算を行います。

しかし、GPUがどれだけ高速でも、必要なデータが届かなければ性能を発揮できません。

そこで複数のDRAMを縦方向に積み重ね、大量のデータを高速でGPUへ送るのがHBMです。

イメージとしては、

GPU＝超高速で料理する料理人

HBM＝大量の食材を一気に届けるスタッフ

のような関係です。

AIの性能向上には、GPUだけでなくHBMの進化も欠かせません。

4．なぜHBMでプローブカード需要が増えるのか？

HBMでは複数のDRAMを積み重ねます。

ここで重要なのが、

積み重ねる前に不良品を見つけること

です。

高価なDRAMを何枚も積み重ねた後に、一部のチップに不良が見つかれば大きな損失になります。

そのため、

HBMの高性能化
↓
構造・積層が複雑になる
↓
良品選別の重要性が高まる
↓
高性能プローブカードが必要になる

という構造があります。

2025年、日本マイクロニクスのDRAM向けプローブカードが好調だった背景にも、AIサーバー向けHBM需要の拡大があります。

つまり、

HBMの成長が、すでに日本マイクロニクスの業績に表れ始めている

のです。

5．HBMの「世代交代」も追い風

もう一つ面白いのが、プローブカードには繰り返し需要があることです。

HBMは、

HBM3 → HBM3E → HBM4 → 次世代HBM

と進化していきます。

製品世代が変われば、端子配置や電気特性、検査条件なども変わります。

つまり日本マイクロニクスにとっては、

HBMの生産量増加

だけでなく、

HBMの世代交代

も新しい検査需要につながる可能性があります。

「一度設備を売ったら終わり」とは少し違うところが、プローブカードビジネスの魅力です。

6．アドバンテストとは競合ではなく補完関係

半導体検査の日本企業として有名なのが、

アドバンテスト

です。

両社の役割は違います。

アドバンテスト
＝半導体を検査するテスタ

日本マイクロニクス
＝テスタと半導体をつなぐプローブカード

です。

2025年には両社が次世代半導体テスト技術に関する戦略的パートナーシップも締結しました。

ただしアドバンテストは、日本マイクロニクスだけでなく海外の主要プローブカードメーカーとも連携しています。

そのため、

「アドバンテストとの提携＝独占的優位性」

と考えるべきではありません。

むしろ、

テスタ＋プローブカードを一体で最適化する重要性が高まっている

ことに注目したいところです。

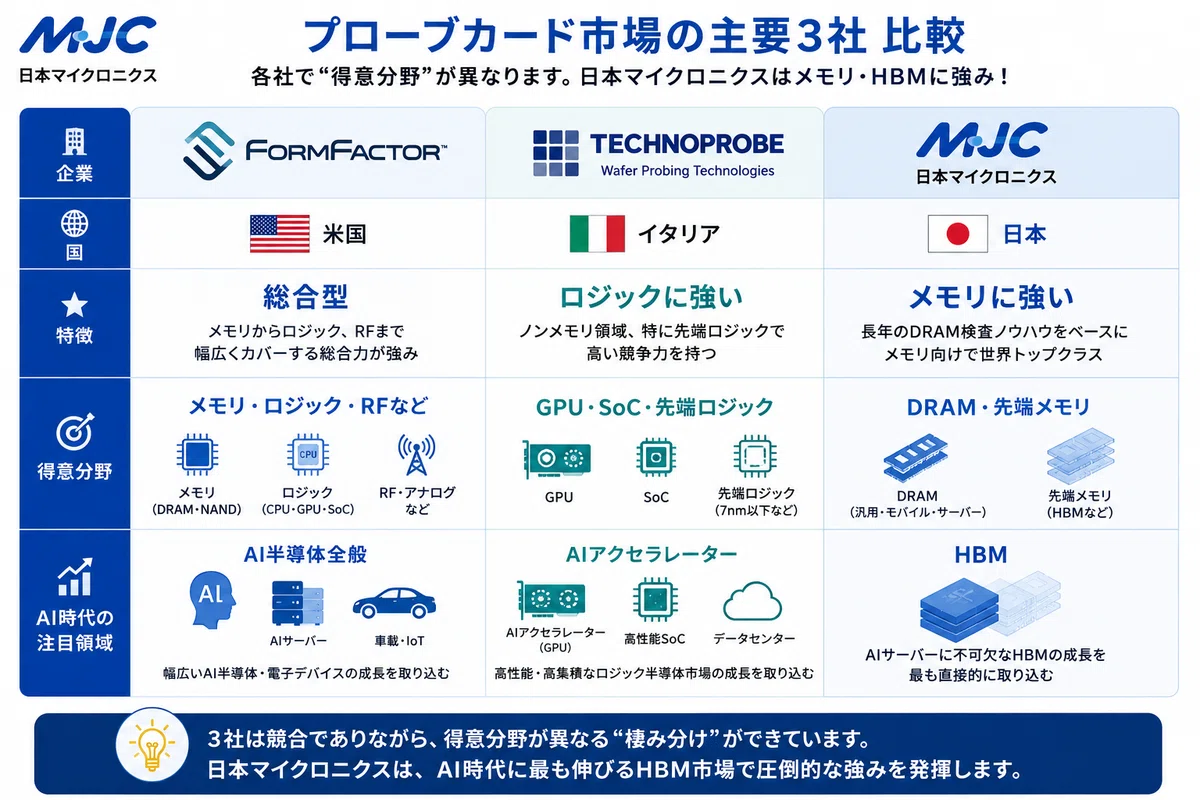

7．世界3強を比較すると強みが見える

プローブカード市場には強力な競合があります。

代表的なのが、

FormFactor（米国）

Technoprobe（イタリア）

です。

3社は同じプローブカード大手でも、得意分野が少し違います。

FormFactorの強みは「広さ」。

メモリからCPU、GPU、SoC、RFまで幅広く対応しています。

Technoprobeは、GPUやSoCなど先端ロジック分野に強みがあります。

対する日本マイクロニクス最大の武器が、

メモリ向けプローブカード世界シェア1位

というポジションです。

つまり、

FormFactor＝総合力

Technoprobe＝先端ロジック

日本マイクロニクス＝メモリ・HBM

と考えると分かりやすいでしょう。

8．なぜ日本マイクロニクスはメモリに強いのか？

強さの一つが、長年積み上げてきたDRAM検査の実績です。

プローブカードは、単に性能の良い製品を作れば採用されるわけではありません。

量産ラインでは、

・接触精度
・耐久性
・検査安定性
・歩留まり
・メンテナンス性

などが厳しく求められます。

一度量産ラインで実績を積むと、

長年の量産実績と顧客との関係そのものが参入障壁

になります。

さらに日本マイクロニクスのU-Probeは、多数のチップを効率良く検査できることも強みです。

検査時間を短縮できれば、

半導体メーカーの製造コスト削減

にもつながります。

日本マイクロニクスは2015年の調査開始以来、メモリ向けプローブカードで世界シェア1位を維持しています。

HBMの基本となるのもDRAM。

つまり、

長年強かった市場が、AIによって急成長市場になった

というのが現在の日本マイクロニクスです。

9．利益率23％超。すでにHBM効果が出ている

2025年12月期は、

売上高：約702億円
営業利益：約165億円
営業利益率：約23.6％

となりました。

前年から売上高は約26％増、営業利益は約32％増。

売上以上のペースで利益が伸びています。

背景にはHBM需要に加え、青森工場新棟の稼働による生産能力増強があります。

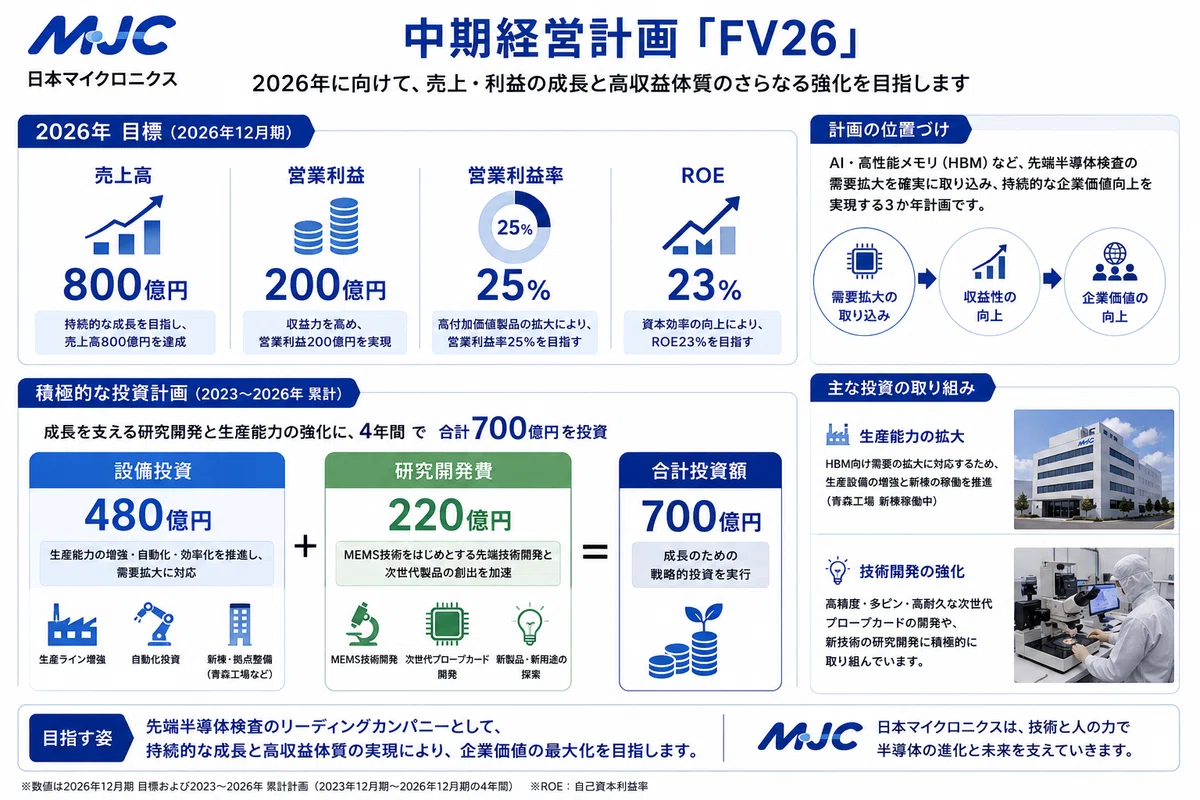

さらに中期経営計画「FV26」では、2026年に、

売上高 800億円
営業利益 200億円
営業利益率 25％ ROE 23％

を目指しています。

2023～2026年には、

設備投資480億円＋研究開発費220億円＝700億円

を計画。

会社側も先端半導体検査市場の成長に向けて、かなり積極的に投資しています。

10．次の成長ドライバーは「ロジック」

現在の日本マイクロニクス最大の強みはメモリです。

しかし、これは同時に弱点でもあります。

そこで重要になるのが、

ノンメモリ・ロジック向けプローブカード

です。

CPU、GPU、SoC、AIアクセラレーターなどのロジック市場は巨大です。

同社もMEMS型新製品などを投入し、ノンメモリ市場でのシェア拡大を中期経営計画に掲げています。

もし、

メモリ世界No.1
＋
ロジック市場でシェア拡大

となれば、

日本マイクロニクスは「メモリ特化型」から、

総合プローブカードメーカー

へ進化する可能性があります。

ここが次の成長ストーリーです。

11．最大のリスクはメモリ依存

一方、最大のリスクも明確です。

プローブカード事業が売上の約98％を占め、メモリ市況の影響を受けやすいこと

です。

DRAMは歴史的に、

需要増加
→ 設備投資拡大
→ 供給増加
→ 価格下落
→ 減産・投資削減

というサイクルを繰り返してきました。

HBM需要が強くても、このリスクが完全になくなったわけではありません。

また、

・FormFactor、Technoprobeなどとの競争
・HBM投資の減速
・設備増強後の稼働率低下
・ロジック市場への進出停滞

などにも注意が必要です。

FormFactorのように事業領域が広い企業と比べると、

好況時の利益成長が大きい反面、不況時の業績変動も大きくなりやすい

会社と考えられます。

12．今後チェックしたい3つのポイント

今後、日本マイクロニクスを見るうえで重要なのは、

① HBM4以降でもメモリ向け世界No.1を維持できるか

② 青森工場の増産が売上・利益率上昇につながるか

③ ロジック向けプローブカードを第二の柱にできるか

の3点です。

特に③が重要です。

ロジック市場への進出に成功すれば、

「メモリ市況に左右される会社」から「半導体検査市場全体の成長を取れる会社」

へ変わる可能性があります。

13．骨太の方針との関係

日本政府はAI・半導体を戦略分野として支援しています。

日本マイクロニクスは半導体そのものを製造する会社ではありません。

しかし半導体工場を増やすだけでは、産業は成立しません。

作った半導体が正常に動くか確認する、

「検査」

も不可欠です。

特にAI半導体のように高価で複雑な製品ほど、

不良品を早い段階で発見する経済的価値

が高まります。

日本マイクロニクスは、

AI・先端半導体の高度化を「検査」という裏側から支える日本企業

です。

投資の核心

日本マイクロニクスを見るうえで重要なのは、

「HBMが増えるから伸びる」

だけではありません。

投資の核心は、

HBMの生産量
×
高性能化・複雑化
×
世代交代
×
検査の重要性

です。

競合と比べても、日本マイクロニクスがすべての分野で最強というわけではありません。

FormFactorは総合力が強い。

Technoprobeは先端ロジックに強い。

そして日本マイクロニクスは、

メモリ・HBMに強い。

つまり現在の強みは、

「プローブカード市場全体で最強」なのではなく、「AI時代に急成長しているHBMと、自社が長年得意としてきたDRAM検査が重なった」

ことです。

そして次に見るべきは、

HBMで稼いだ利益・技術・顧客基盤をロジック市場へ広げられるか。

ここまで成功すれば、

「HBM特需を取る会社」から「世界の先端半導体検査を支える会社」

へ一段進化する可能性があります。

AI時代、半導体を作る企業だけでなく、

「その半導体が正しく作れているかを確かめる企業」も成長する。

日本マイクロニクスは、その代表的な日本企業の一つとして、今後も追いかけたい会社です。

※本記事は公開情報をもとにした個人的な企業分析であり、特定銘柄の売買を推奨するものではありません。投資判断はご自身の責任でお願いいたします。
