マウスの中ってどうなってるの？光学式とボール式のしくみを解説！

こんにちは、ROKUです。

最近、Youtubeのショート動画を見ていたら、マウスは一秒間に何枚もの写真を撮り、マウスの動きを計算しているという動画を見ました。
「本当に、そんな仕組みなの？」と思い。
今回は、日常で何気なく使っている「マウス」の仕組みについて調べたことをお話します。

パソコン作業で手にすることの多いマウス。でも、「これ、どうやって動きを読み取ってるの？」と疑問に思ったことはありませんか？
実はマウスには、光を使うものとボールを使うものの2種類の基本的なタイプがあるんです。

1. 光学式マウス：机の模様を読むカメラマン！？

現在の主流は「光学式マウス」。
底をのぞくと、赤く光る部分がありますよね。これは実はLEDライト。
（自分はこれがずっとセンサーだと思っていました・・・）

この光で机の表面を照らしながら、小さなカメラのようなセンサーが細かい模様を読み取っているんです。
センサーは1秒間に何十〜何百枚もの画像を連続で撮影し、その画像の「変化」から動きを判断しています。

通常、1秒間に1500枚以上撮影されるモデルが多いようです。

撮影された画像はセンサー内でその場で処理され、保存はされず、2枚を比較して移動量と方向を計算しているようです。

「ちょっと右に動いたな」「これは下だな」といった情報を、パソコンに送っているんですね。

📌 ポイント

• 光の反射で動きを検知

• 表面の模様を利用するため、透明なガラスの上ではうまく動かないことも

2. レーザー式マウス：レーザー光で細部を感知

光学式とよく似ていますが、レーザー光（赤外線）を使って、より繊細な表面の変化を検知できるのが「レーザー式マウス」。

特徴としては

• ガラスやツヤのある机でも使えることが多い

• ゲーミングや精密作業に向いている

「どこでも動く万能型」が欲しい人にぴったりです。

3. ボール式マウス：アナログ方式

2000年代前半まではよく見かけたのが「ボール式マウス」。
マウスの底にゴム製のボールが入っていて、マウスを動かすとそのボールがコロコロ転がります。

中には2本のローラー（縦・横）があり、ボールがそのローラーを回転させて、動きを感知。
さらに、ローラーの回転を光のセンサーが読み取って、パソコンに送っていました。

クリックやスクロールはどうしてる？

• クリックボタン：中には「マイクロスイッチ」という小さなスイッチが入っていて、押すと「カチッ」と反応

• ホイール：中にギアが入っていて、回転を検出するセンサーが動きを感知

普段、なんとなく押しているそのボタンにも、ちゃんとした仕組みがあるんですね。

たとえるなら…

マウスはまるで、机の上をスキャンしながら移動する小さなロボット。
毎秒何十回も足元を見ながら、「こっちに進んだよ！」とパソコンに教えているような感じです。

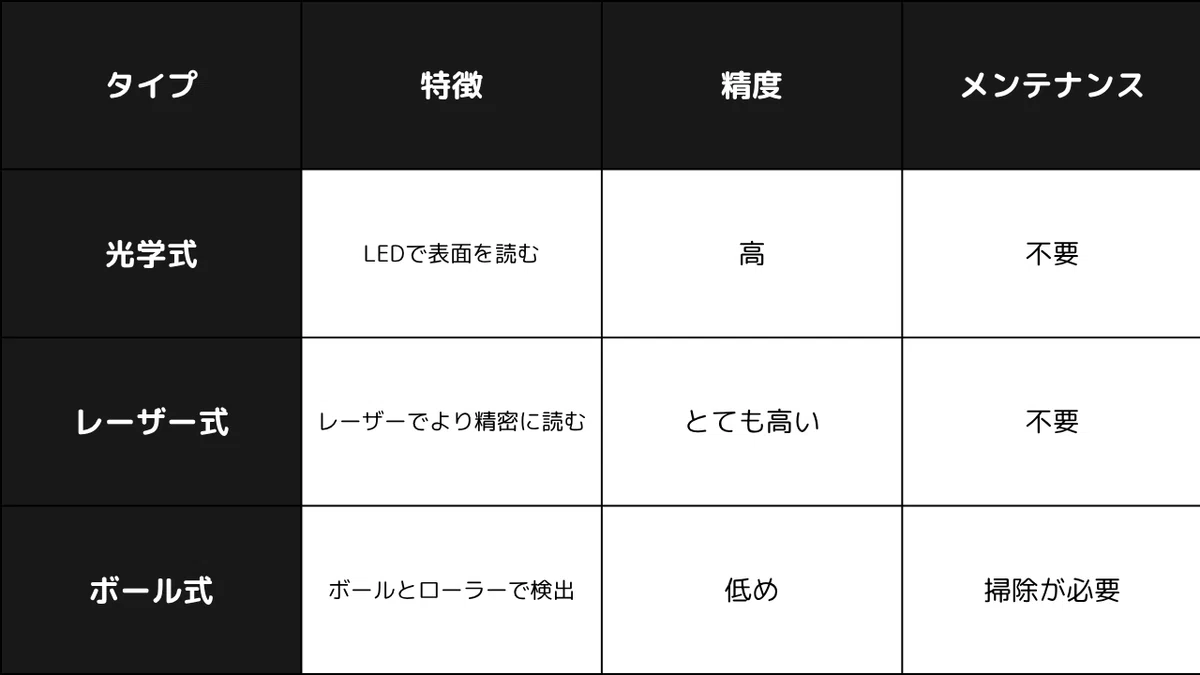

まとめ：マウスって意外とすごい！

注意点

自分は、LogicoolのG703hというマウスを使っているんですが、裏を見てみたところ、赤く光っているLEDがなかったのでレーザー式なのかなと思って調べてみたら、どうやら不可視光（赤外線など）を採用しているみたいです。
これにより、人間の目には光が見えなくても、センサーはマウスが動いている表面の微細な凹凸を正確に読み取ることができているらしいです。
びっくりですね。
なので、裏だけを見て判断しないで、ちゃんと調べましょう。

ちなみに、赤外線はカメラで見ることができます。
なので自分のマウスをスマートフォンのカメラ越しに確認してみたところ、紫色に光っているのが見えました。
人間の目には見えない赤外線が、カメラ越しではこのように見えるんですね。
これで、僕のG703hが不可視光の光学式マウスだと改めて確認できました！

まさか、光学式だったとは騙されたぜ　>_<

おまけ

ちなみに、マウスの動きはマウス本体の性能だけでなく、パソコン側の処理能力やUSB接続の性能（ポーリングレートなど）も関係しています。せっかく高性能なマウスを使っても、パソコンがその動きを素早く処理できなければ、スムーズな操作には繋がりません。

さいごに

いつも手元にあるマウス。
でも中をのぞいてみると、思ったよりもハイテクで面白い世界が広がっています。

「当たり前のもの」の仕組みを知ると、ちょっとだけ世界が面白く見えてくるかもしれません。

あとがき

最後までお読みいただきありがとうございました！
マウスには、カメラの技術が使われているとはびっくりしました。
また、昔のマウスはボール式だったんだと新たな発見ができてよかったです。
もし、誤字脱字や説明が間違っていたりした場合は、コメントでご指摘くださると嬉しいです。
それではまた次回お会いしましょう。
(^_^)/~
